MessagePosté le: Lun 19 Mai 2014 - 20:46    Sujet du message: EL-2B du Virginian Répondre en citant

PublicitéSupprimer les publicités ?
Le transport de charbon du Virginian Railroad l'amena a électrifier ses lignes et à construire des machines de plus en plus puissance.

L'apogée est la locomotive double EL-2B. Constituée de deux caisses de 4 bogies à deux essieux chacune, soit un arrangement (B+B-B+B)+(B+B-B+B), elles développent 6'800 chevaux.

Pour les techniciens, elles fonctionnaient sous 11'000 V 25 Hz alternatif, chaque demi-locomotive possède son groupe convertisseur composé d'un alternateur qui entraîne deux génératrices qui alimentent les 8 moteurs de traction en courant continu.

Construites en 1948 à 4 exemplaires par General Electric, cela restait plutôt des prototypes. Elles furent toutes ferraillées en 1959.

Par contre je n'arrive pas à déterminer si il y avait 8 caisses (4 locomotives doubles ) ou 4 caisses (deux locomotives doubles).

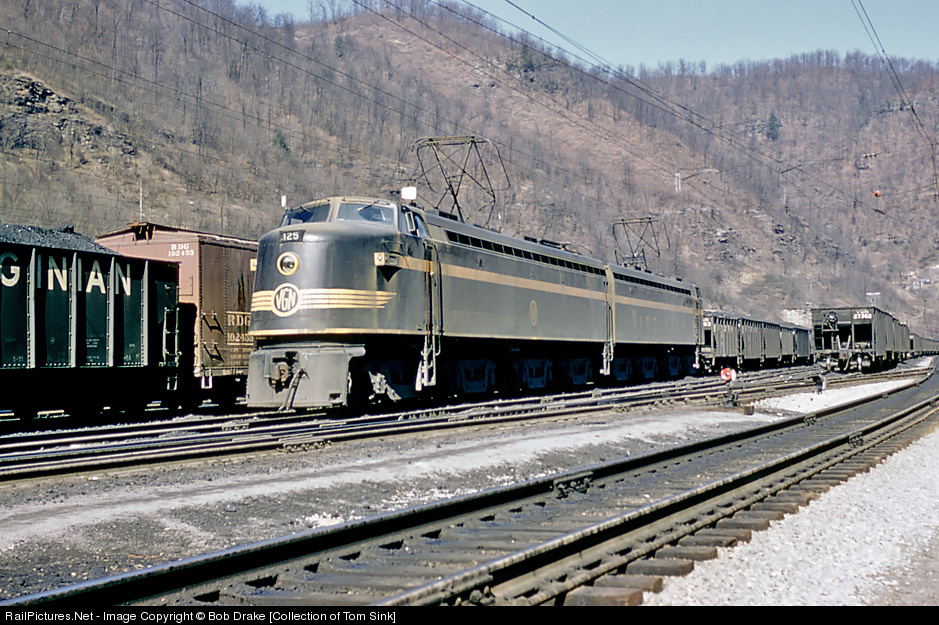

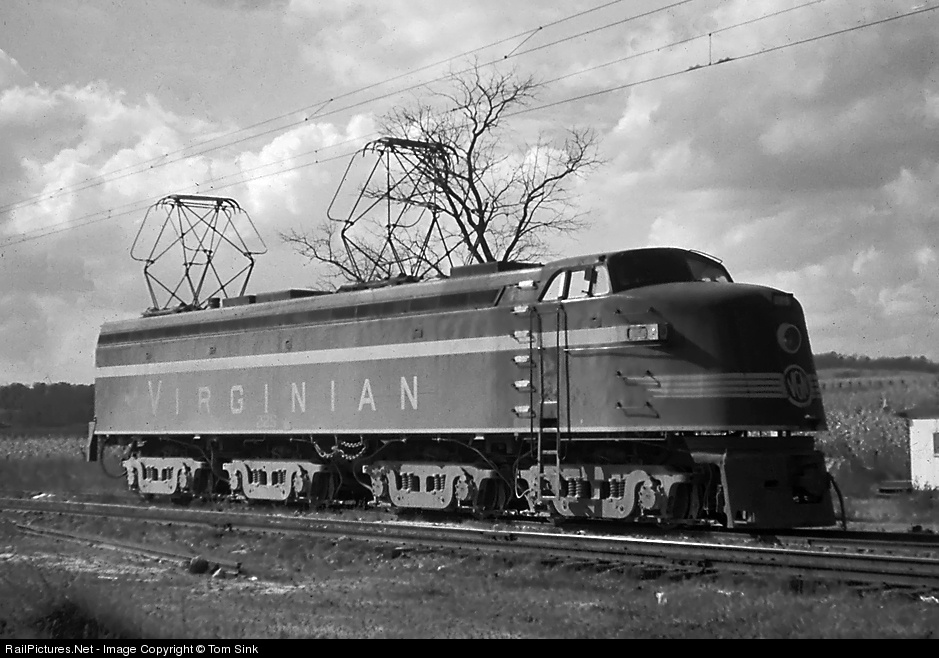

Les photos :









Celle de droite doit avoir un bogie en révision... car il y a un petit trou! :-D

Revenir en haut
Jeff
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Nov 2008
Messages: 3 940
Prénom: jean-françois
Echelle(s) pratiquée(s): HO, Z

MessagePosté le: Mar 20 Mai 2014 - 20:10    Sujet du message: EL-2B du Virginian Répondre en citant

Superbes machines geantes !!!
La 1ere photo de Railpictures est terrible !
D'apres wiki, il y avait 4 fois deux unités :
http://en.wikipedia.org/wiki/VGN_EL-2B

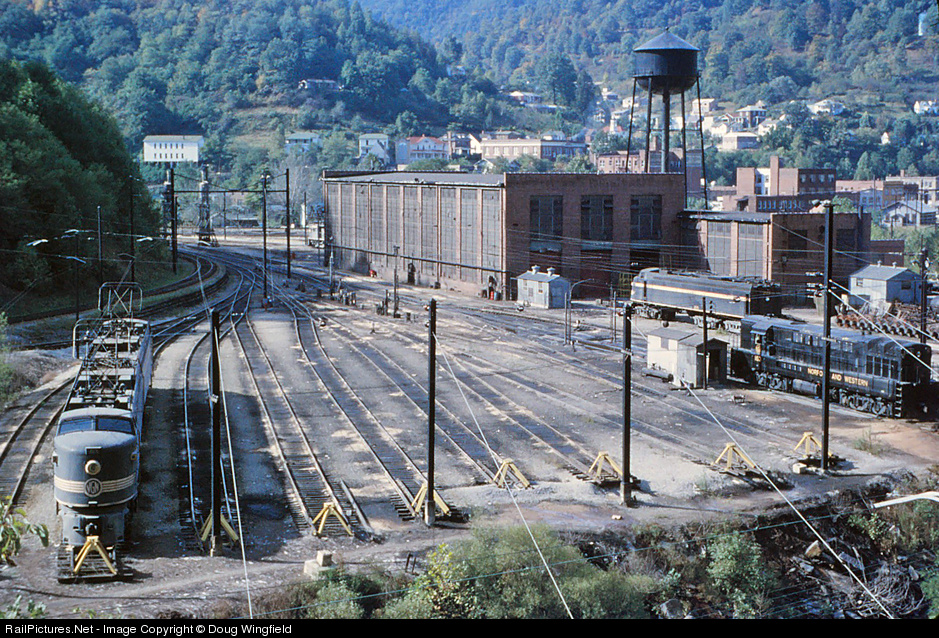

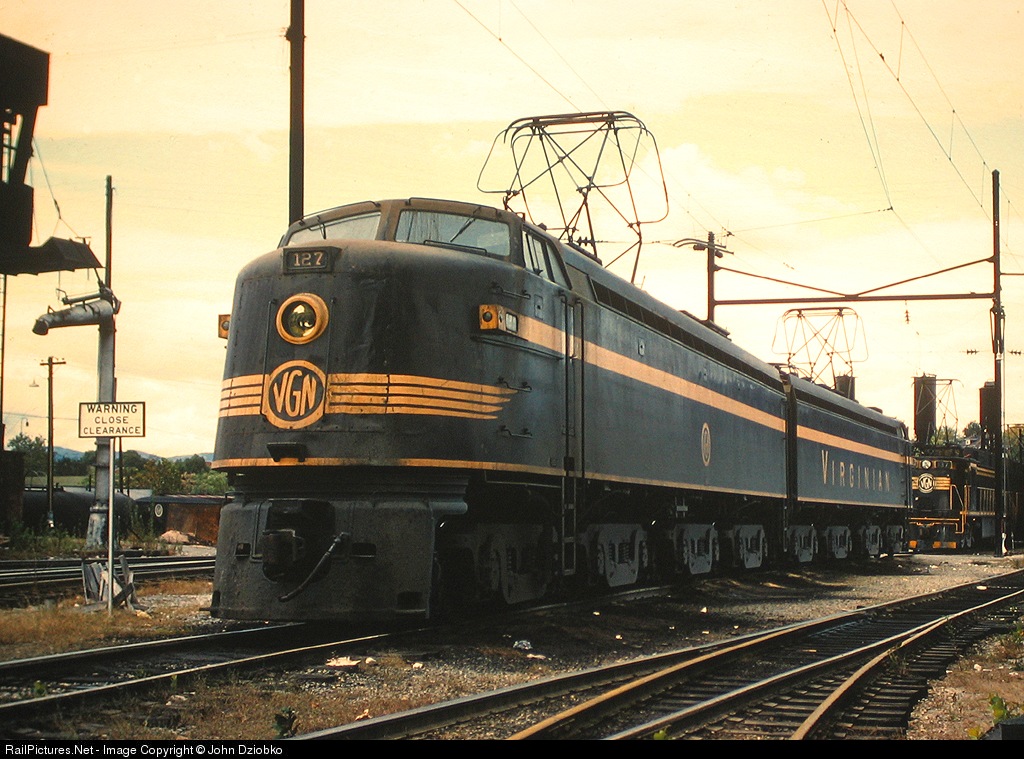

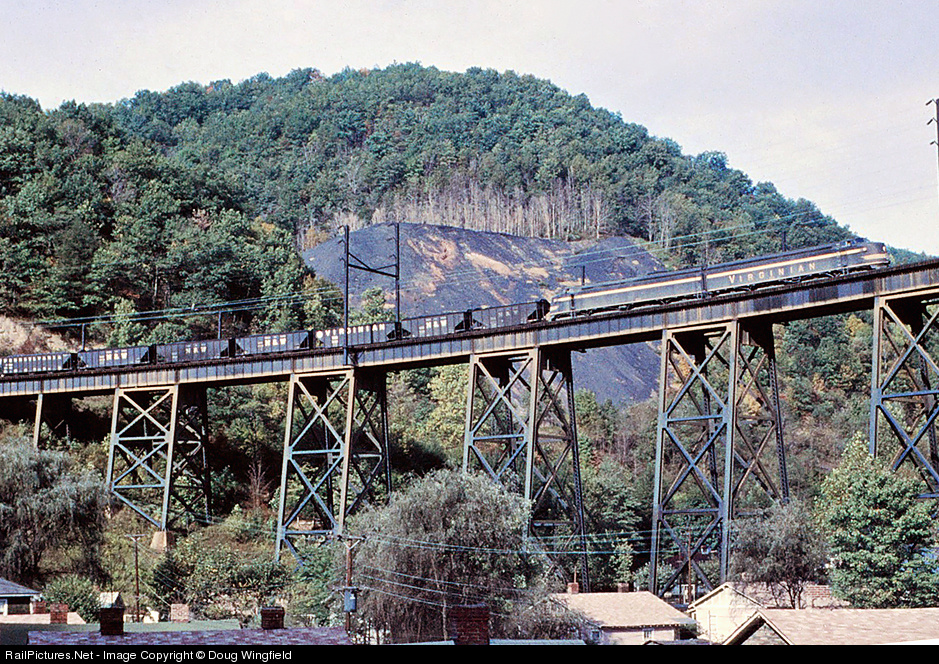

Avec les soeurs ...
_________________
Jeff.
"en pause"
Revenir en haut
anthony84
Consolidation
Consolidation

Hors ligne

Inscrit le: 15 Aoû 2011
Messages: 318
Prénom: Anthony
Echelle(s) pratiquée(s): HO

MessagePosté le: Mer 21 Mai 2014 - 09:24    Sujet du message: EL-2B du Virginian Répondre en citant

Jeff a écrit:
Superbes machines geantes !!!
La 1ere photo de Railpictures est terrible !
D'apres wiki, il y avait 4 fois deux unités :
http://en.wikipedia.org/wiki/VGN_EL-2B


Effectivement, chaque double locomotive devait avoir un numéro unique, doit il devait bien y avoir 4x deux unités. Je me base uniquement sur les plans, qui montrent que les deux locomotives étaient reliées électriquement, et donc n'était pas une composition de deux locomotives en unité multiple, mais bien une seule locomotive double.

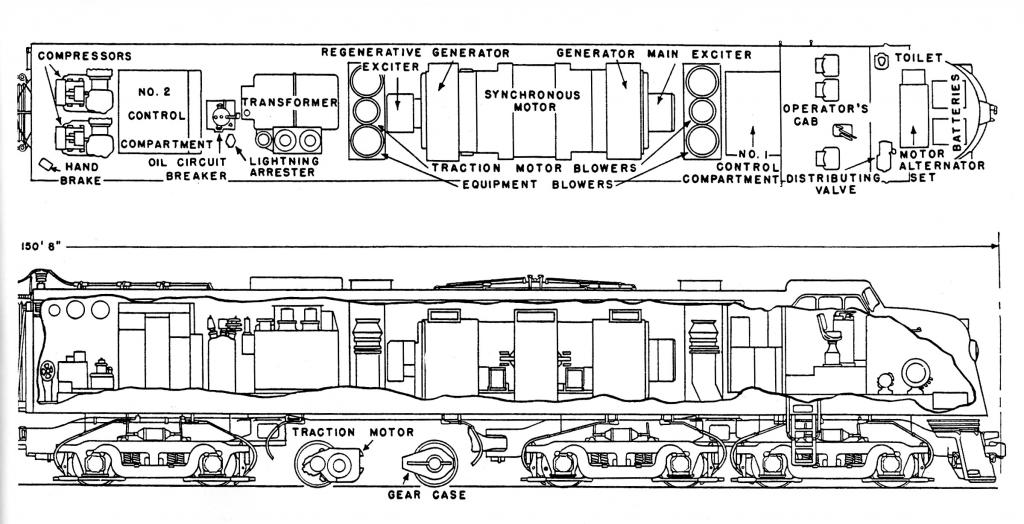

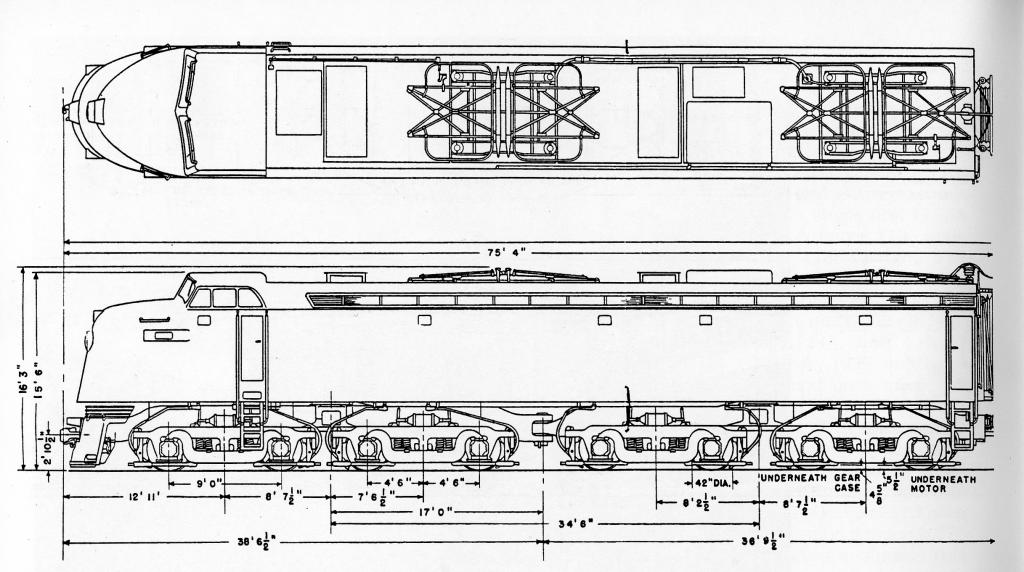

Deux plans trouvés sur le net





La Norfolk & Western Historical Society possède une belle collection de photo de ces machines.
http://www.nwhs.org/archivesdb/selectdocs.php?index=rs&id=309&Type=Picture
