Je continue mon massacre de loco et je m'attaque cette fois ci à une toute petite porter analogique de chez Bachmann.

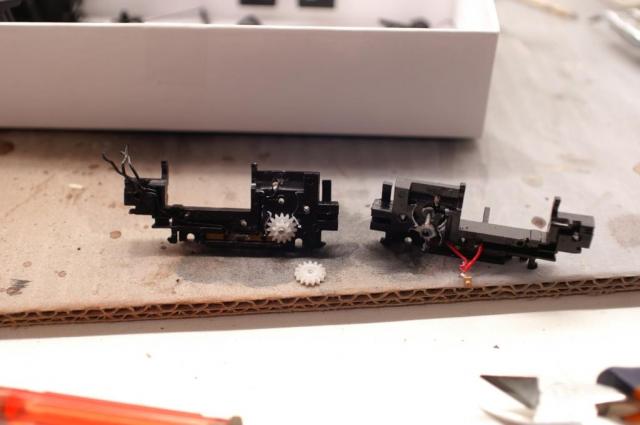

Comme souvent avec cette machine, la mécanique fonctionne très mal, et je vais essayer de l'améliorer. Quand j'ai vu comment c'est foutu à l'intérieur, je me suis dit "là c'est pas gagné c't'affaire !". Les pignons sont ridicules, et les guidages plus qu'aléatoires, mais bon on verra bien Wink

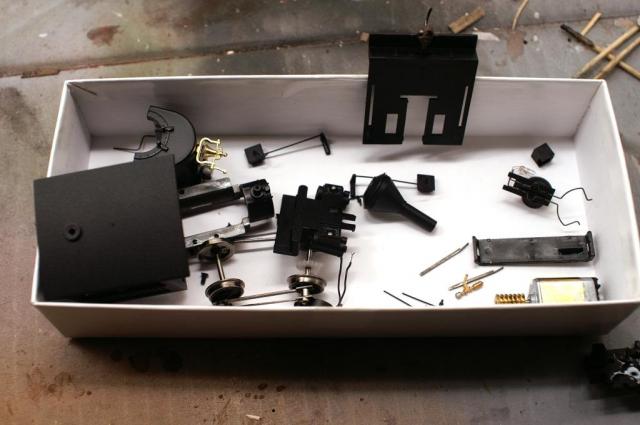

Voici ce que cela donne en kit




Je n'ai pas encore d'idée précise sur la modification, mais je vais rester dans le style très épuré et machines surexploitées
A bientôt pour la suite
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

En ligne

Inscrit le: 02 Juin 2007
Messages: 39 668
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Mar 12 Nov 2013 - 11:46    Sujet du message: Modification d'une porter bachmann Répondre en citant

Chris68 a écrit:
Voici ce que cela donne en kit

S'agit-il vraiment d'un kit au départ, ou est-ce simplement toi qui l'as mise en pièces détachées ?
_________________
I know not all that may be coming, but be it what it will, I'll go to it laughing. (Herman Melville)
Revenir en haut
gros minou 30
Staff
Staff

Hors ligne

Inscrit le: 16 Mar 2011
Messages: 2 412
Prénom: René
Echelle(s) pratiquée(s): Sn3 1/2 (1/64 voie de 42'')

MessagePosté le: Mar 12 Nov 2013 - 13:40    Sujet du message: Modification d'une porter bachmann Répondre en citant

Je pense que c'est lui qui l'a désossée.
_________________
René
L'enfer est vide. Tous les démons sont ici. William Shakespeare
Revenir en haut
Fred GRAFIN
Mikado
Mikado

Hors ligne

Inscrit le: 22 Déc 2008
Messages: 768
Prénom: Frederic
Echelle(s) pratiquée(s): 0n30-N

MessagePosté le: Mar 12 Nov 2013 - 13:52    Sujet du message: Modification d'une porter bachmann Répondre en citant

gros minou 30 a écrit:
Je pense que c'est lui qui l'a désossée.

Démontage en règle
VLS Shocked Shocked
Si tu veux améliorer il va falloir un nouveau châssis ,moteur, entraînement et beaucoup de boulot en perspective
_________________
Cordialement
Fred
Revenir en haut
Visiter le site web du posteur
Chris68
Mountain
Mountain

Hors ligne

Inscrit le: 22 Mai 2012
Messages: 1 722
Prénom: Christian
Echelle(s) pratiquée(s): ON30

MessagePosté le: Mar 12 Nov 2013 - 17:58    Sujet du message: Modification d'une porter bachmann Répondre en citant

C'est effectivement une loco bachmann que j'ai complètement démontée.
Et comme le dis Fred, y'a du boulot en perspective pour améliorer tout ça Rolling Eyes
Revenir en haut
Fred GRAFIN
Mikado
Mikado

Hors ligne

Inscrit le: 22 Déc 2008
Messages: 768
Prénom: Frederic
Echelle(s) pratiquée(s): 0n30-N

MessagePosté le: Mar 12 Nov 2013 - 19:18    Sujet du message: Modification d'une porter bachmann Répondre en citant

Bj Chris
J'ai une question comment as tu démonter le tablier arrière de la locomotive ou la plateforme cela m'a intéressé pour mon projet
Par avance merci
_________________
Cordialement
Fred
Revenir en haut
Visiter le site web du posteur
Chris68
Mountain
Mountain

Hors ligne

Inscrit le: 22 Mai 2012
Messages: 1 722
Prénom: Christian
Echelle(s) pratiquée(s): ON30

MessagePosté le: Mar 12 Nov 2013 - 21:04    Sujet du message: Modification d'une porter bachmann Répondre en citant

Fred GRAFIN a écrit:
Bj Chris
J'ai une question comment as tu démonter le tablier arrière de la locomotive ou la plateforme cela m'a intéressé pour mon projet
Par avance merci


Houlà pas simple à expliquer comme ça Rolling Eyes
Attends un peu je vais te faire des photos pour bien expliquer ...
Revenir en haut
Chris68
Mountain
Mountain

Hors ligne

Inscrit le: 22 Mai 2012
Messages: 1 722
Prénom: Christian
Echelle(s) pratiquée(s): ON30

MessagePosté le: Mar 12 Nov 2013 - 22:49    Sujet du message: Modification d'une porter bachmann Répondre en citant

Bon j'ai remonté une partie de la porter pour pouvoir expliquer le démontage de la plateforme.

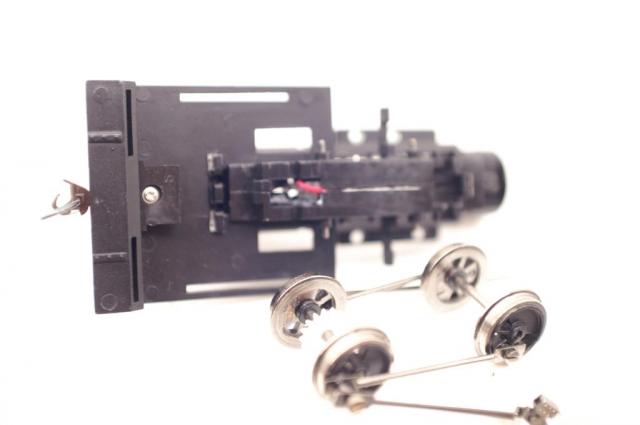

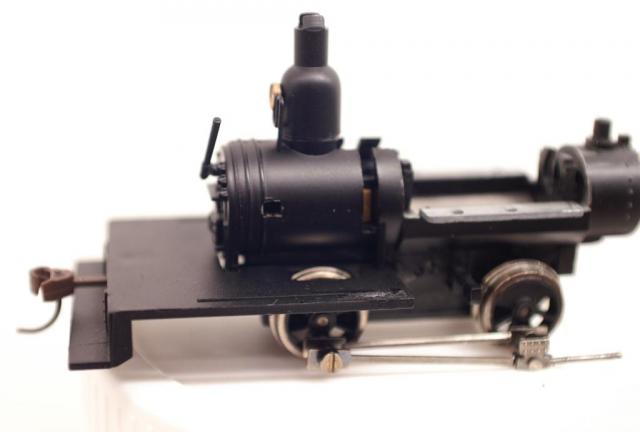

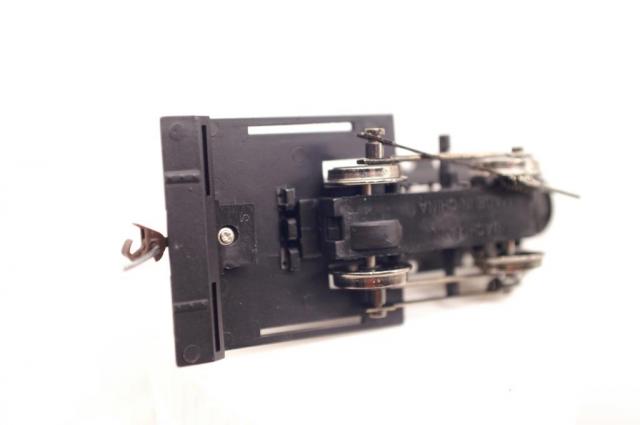

Lorsque tout ce qui est simple à démonter est enlevé, voici ce qu'il reste

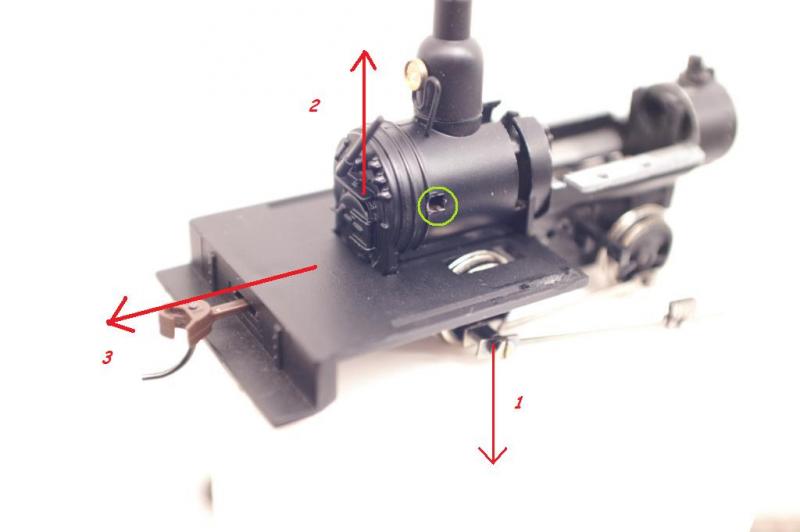

Objectif : demonter les essieux, déboiter la chaudière et tirer la plateforme vers l'arrière

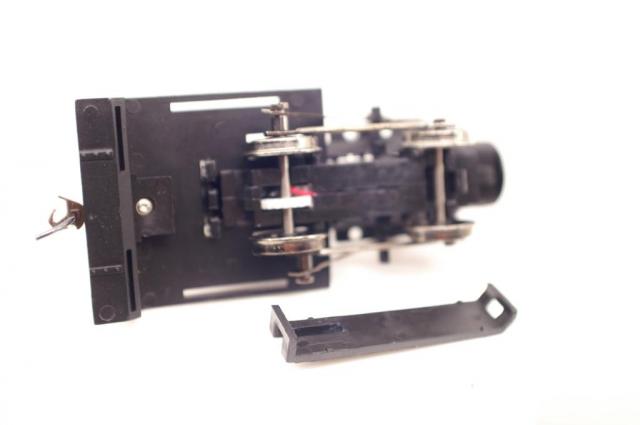

1- les roues de l'essieu arrière traversent la plateforme, donc il faut les retirer. Pour ce faire, démonter le cache des pignons d'entrainement sous la machine, ensuite déboiter les essieux

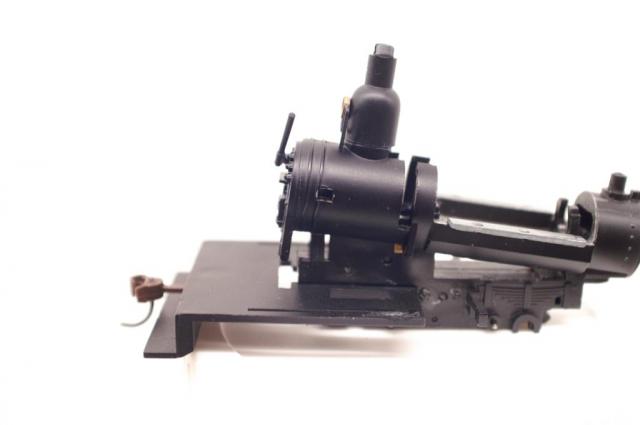

2- déboiter la chaudière en libérant les ergots dans les logements marqués par le rond vert sur la photo.

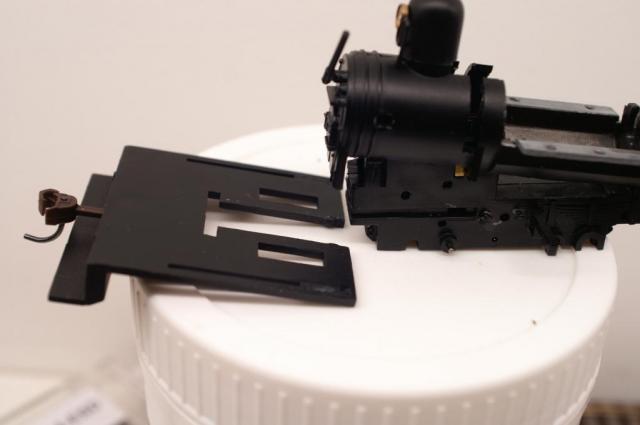

3- il ne reste plus qu'à tirer sur la plateforme vers l'arrière. Si elle resiste un peu c'est normal, il y a deux petits ergots qui la retiennent, mais pas de risque ici, un coup sec et ça sort



Voila, si ces explications ne suffisent pas, je pourrais compléter y'a cas demander Okay
Revenir en haut
hebus
Big Boy
Big Boy

Hors ligne

Inscrit le: 10 Nov 2007
Messages: 4 350
Prénom: Lionel ou Yo
Echelle(s) pratiquée(s): 0n30

MessagePosté le: Mer 13 Nov 2013 - 05:45    Sujet du message: Modification d'une porter bachmann Répondre en citant

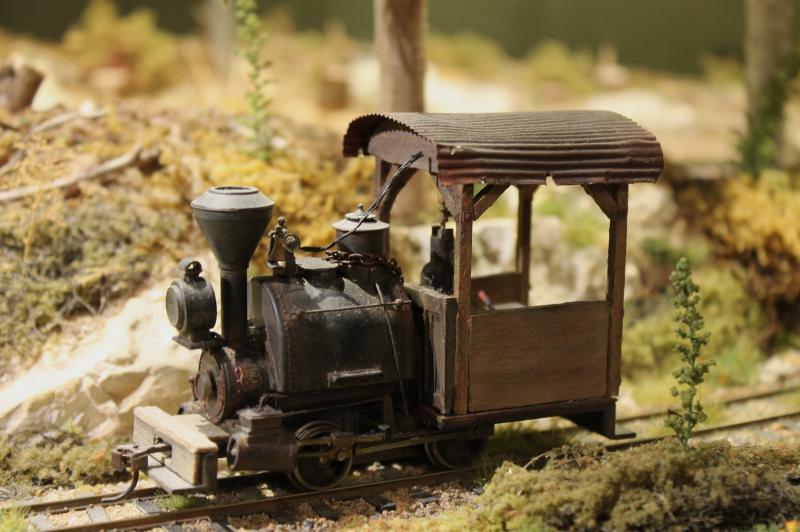

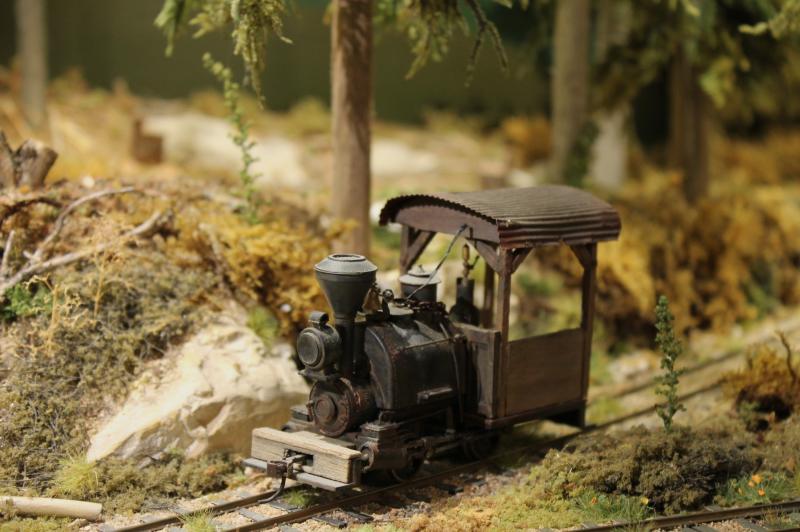

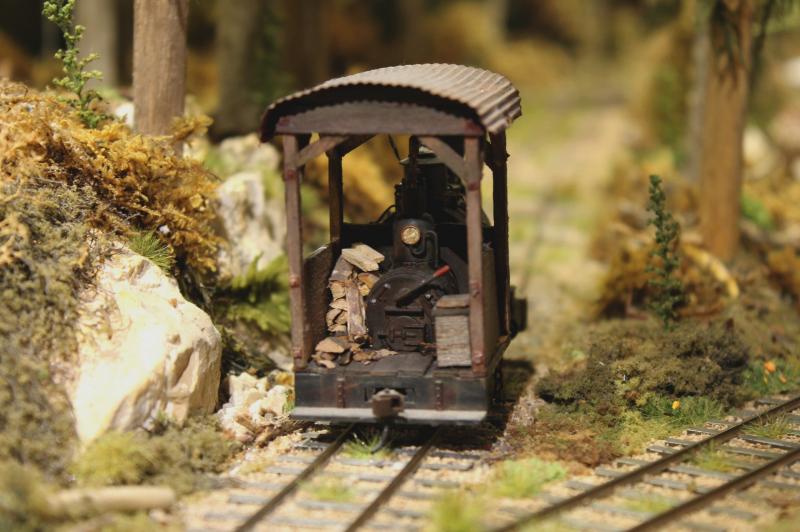

La toute première machine US que j'avais bricolé était une Porter analogique, il y a 6 ans. Je l'ai gardé, en voici quelques photos si ça peut t'inspirer, c'est sans prétentions.. Bip biiiip






_________________
yo...chairman of the Florence & Colleen lumber Co




Ce que nous avons fait, c'est plus qu'on ne pouvait demander à des hommes, et nous l'avons fait...

Maurice GENEVOIX.
Revenir en haut
MSN
pica
Mountain
Mountain

Hors ligne

Inscrit le: 30 Déc 2008
Messages: 1 563
Prénom: pascal
Echelle(s) pratiquée(s): n

MessagePosté le: Mer 13 Nov 2013 - 09:04    Sujet du message: Modification d'une porter bachmann Répondre en citant

Adorable petit engin Okay
_________________
Mieux vaut un qui sait, que dix qui cherchent...
Pour ma part, je sais ce que je ne sais pas!
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

En ligne

Inscrit le: 02 Juin 2007
Messages: 39 668
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Mer 13 Nov 2013 - 12:10    Sujet du message: Modification d'une porter bachmann Répondre en citant

Euh... une petite question, rien que pour être désagréable :
Les gondolures de la tôle ondulée n'auraient-elles pas dû être transversales
par rapport au toit de la cabine, plutôt que longue bitude anale ?...
_________________
I know not all that may be coming, but be it what it will, I'll go to it laughing. (Herman Melville)
Revenir en haut
hebus
Big Boy
Big Boy

Hors ligne

Inscrit le: 10 Nov 2007
Messages: 4 350
Prénom: Lionel ou Yo
Echelle(s) pratiquée(s): 0n30

MessagePosté le: Mer 13 Nov 2013 - 13:45    Sujet du message: Modification d'une porter bachmann Répondre en citant

Alexandre Zelkine a écrit:
Euh... une petite question, rien que pour être désagréable :
Les gondolures de la tôle ondulée n'auraient-elles pas dû être transversales
par rapport au toit de la cabine, plutôt que longue bitude anale ?...


Oui....mais bon.. Rolling Eyes
_________________
yo...chairman of the Florence & Colleen lumber Co




Ce que nous avons fait, c'est plus qu'on ne pouvait demander à des hommes, et nous l'avons fait...

Maurice GENEVOIX.
Revenir en haut
MSN
Chris68
Mountain
Mountain

Hors ligne

Inscrit le: 22 Mai 2012
Messages: 1 722
Prénom: Christian
Echelle(s) pratiquée(s): ON30

MessagePosté le: Mer 13 Nov 2013 - 18:35    Sujet du message: Modification d'une porter bachmann Répondre en citant

Elle est super belle cette loco. J'ai prévu quelque chose dans le genre également.
Construction intégrale en bois de la cabine, toit goudronné et un petit tender additionnel qui assurera également des prises de courant supplémentaires !
Le chassis sera retravaillé également mais je vous laisse la surprise Mr. Green
J'ai hâte de commencer la cabine, peut être ce soir ...
Revenir en haut
Yoda
Flooder
Flooder

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 18 104
Prénom: Arnaud dit YODA
Echelle(s) pratiquée(s): Echelle N, On30 et Richter

MessagePosté le: Sam 16 Nov 2013 - 10:04    Sujet du message: Modification d'une porter bachmann Répondre en citant

Eh bé je viens de tombé sur ce fil, sacré chantier et bien illustré en photo, çà aide bien pour ceux qui comme moi hésitent à démonter leur
machine, bon courage en tout cas, je vais suivre çà.
_________________
Revenir en haut
MSN
Alexandre Zelkine
Big Boy
Big Boy

En ligne

Inscrit le: 02 Juin 2007
Messages: 39 668
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Sam 16 Nov 2013 - 13:02    Sujet du message: Modification d'une porter bachmann Répondre en citant

hebus a écrit:
Oui....mais bon.. Rolling Eyes

Oh, ça va, te fâche pas, hé !... Very Happy
