MessagePosté le: Lun 21 Oct 2013 - 13:27    Sujet du message: [N] Aylesbury & Wymore Railroad Répondre en citant

PublicitéSupprimer les publicités ?
EDIT du 11/07/2014 : La construction du réseau définitif a commencé.
Vous pouvez retrouver l'évolution à partir d'ici : http://us.leforum.eu/p351670.htm



Salut à tous,

Je réfléchis depuis longtemps à reconstruire (enfin) un réseau en N.

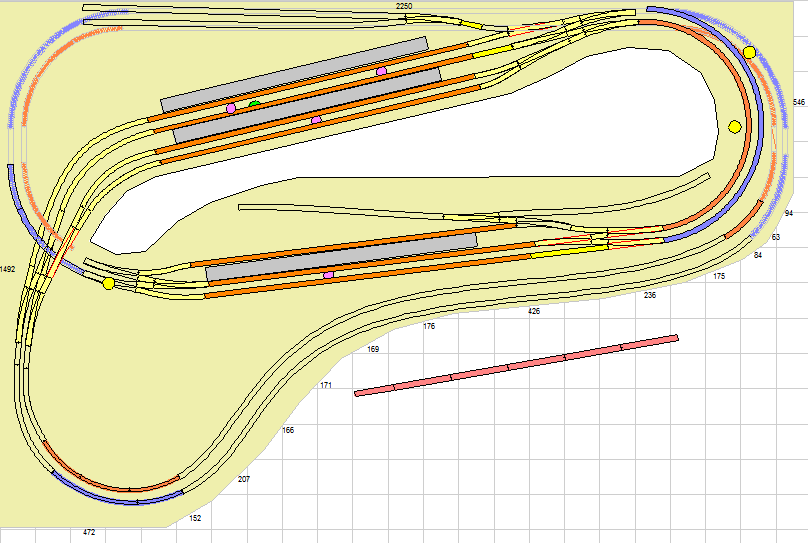

Après des mois de réflexion voici à quoi je suis arrivé, librement inspiré du réseau Peace River :



Il s'agit d'une réseau de 225 cm x 150 cm, en double voie avec 2 gares (la gage du haut sur le plan est sur la partie surélevée), le tout commandé en DCC.
Le rayon de courbure mini est de 27cm (grand rayon Atlas). La longueur des quais (en orange) correspond à la longueur d'un train avec 1 loco et 5 voitures.

Qu'en pensez-vous ?
Le seul truc qui me chiffonne, c'est la longueur de la voie montante (ou descendante, c'est selon Razz ) à droite qui relie les 2 gares, mais je n'ai pas trouvé comment la rallonger.

Merci pour vos précieux conseils,

@+

Fred
_________________
Fred
Des idées de plans pour vos réseaux :
http://www.plansdereseaux.com

Mon réseau N en construction :
Aylesbury & Wymore RR


Dernière édition par Fredouille91 le Ven 11 Juil 2014 - 12:30; édité 3 fois
Revenir en haut
Visiter le site web du posteur
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 39 201
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Lun 21 Oct 2013 - 13:52    Sujet du message: [N] Aylesbury & Wymore Railroad Répondre en citant

Pas mal, certes, mais ne crains-tu pas, Allah longue, de te lasser de ce genre de réseau sur lequel
les trains tournent, et tournent, et tournent en rond, rondondaine et rondondon ?... Neutral
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
Sébi
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 3 119
Prénom: Sébastien
Echelle(s) pratiquée(s): 1:1 pour pouvoir me payer du 1:160

MessagePosté le: Lun 21 Oct 2013 - 14:42    Sujet du message: [N] Aylesbury & Wymore Railroad Répondre en citant

Si tu fais tes gares en pente, ça devrait le faire (à la louche, tu devrais avoir au max du 1.5%) sinon, même remarque que le tsar.
_________________
Le Sébi
AMF Rail Road
Réseau N analogique géré par ordinateur


Dernière édition par Sébi le Lun 21 Oct 2013 - 14:52; édité 3 fois
Revenir en haut
Visiter le site web du posteur
Fredouille91
Consolidation
Consolidation

Hors ligne

Inscrit le: 16 Juin 2009
Messages: 273
Prénom: Frédéric
Echelle(s) pratiquée(s): N

MessagePosté le: Lun 21 Oct 2013 - 14:46    Sujet du message: [N] Aylesbury & Wymore Railroad Répondre en citant

Alexandre Zelkine a écrit:
Pas mal, certes, mais ne crains-tu pas, Allah longue, de te lasser de ce genre de réseau sur lequel
les trains tournent, et tournent, et tournent en rond, rondondaine et rondondon ?... Neutral


En fait, non, c'est même l'effet recherché ;-)
L'idée est de s'amuser à gérer automatiquement les circulations via Rocrail ou autre, en mode auto pour voir passer les trains ou en mode horaire pour plus de fun.

Je trouve le N un peu petit pour les manœuvres. le On30 me semble plus approprié et j'ai bon espoir de pouvoir un jour monter en parallèle un timesaver à cette échelle (mais chaque chose en son temps ...).
_________________
Fred
Des idées de plans pour vos réseaux :
http://www.plansdereseaux.com

Mon réseau N en construction :
Aylesbury & Wymore RR
Revenir en haut
Visiter le site web du posteur
Fredouille91
Consolidation
Consolidation

Hors ligne

Inscrit le: 16 Juin 2009
Messages: 273
Prénom: Frédéric
Echelle(s) pratiquée(s): N

MessagePosté le: Lun 21 Oct 2013 - 14:48    Sujet du message: [N] Aylesbury & Wymore Railroad Répondre en citant

Sébi a écrit:
Si tu fais tes gares en pente, ça devrait le faire (à la louche, tu devrais avoir du 1.5%) sinon, même remarque que le tsar.


Oui, je ne l'ai pas précisé mais les gares sont en pente et les pentes ne dépassent pas 3% sur l'ensemble du réseau.
_________________
Fred
Des idées de plans pour vos réseaux :
http://www.plansdereseaux.com

Mon réseau N en construction :
Aylesbury & Wymore RR
Revenir en haut
Visiter le site web du posteur
Sébi
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 3 119
Prénom: Sébastien
Echelle(s) pratiquée(s): 1:1 pour pouvoir me payer du 1:160

MessagePosté le: Lun 21 Oct 2013 - 14:52    Sujet du message: [N] Aylesbury & Wymore Railroad Répondre en citant

Il faudrait également prévoir la trappe d'accès plus large sur la gauche, même si tu n'es pas gros, tu auras à peine la place pour y passer le bras et évidemment, c'est toujours dans ce coin que ça va dérailler.

Que représentent les "gommettes" jaune, rose, vert Question

De quel côté se fait l'accès Question
_________________
Le Sébi
AMF Rail Road
Réseau N analogique géré par ordinateur
Revenir en haut
Visiter le site web du posteur
TX
Mountain
Mountain

Hors ligne

Inscrit le: 27 Oct 2011
Messages: 1 951
Prénom: thierry
Echelle(s) pratiquée(s): N

MessagePosté le: Lun 21 Oct 2013 - 15:38    Sujet du message: [N] Aylesbury & Wymore Railroad Répondre en citant

bonjour frederic ,

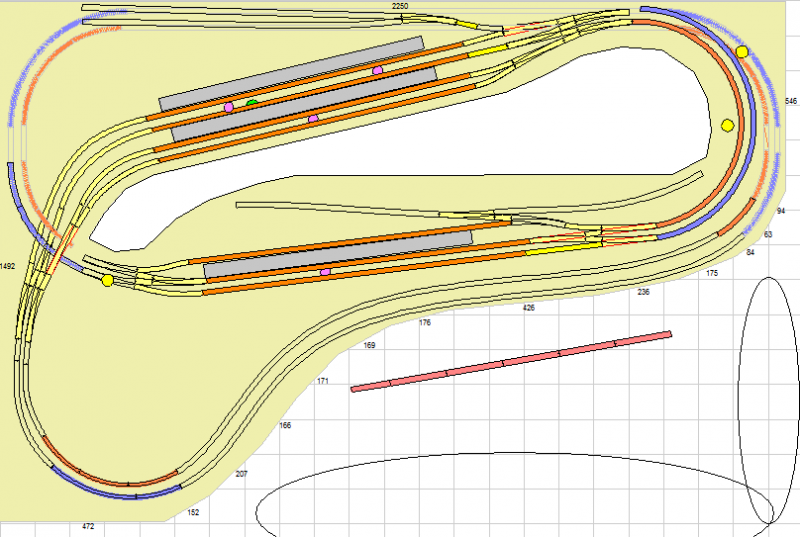

une première question , qu'est ce qu'il y a dans les cercles noir que j'ai fait stp , fenêtres , portes , autres Question


_________________
DCC digitrax zephir xtra

Every Day is Train Day

Revenir en haut
Fredouille91
Consolidation
Consolidation

Hors ligne

Inscrit le: 16 Juin 2009
Messages: 273
Prénom: Frédéric
Echelle(s) pratiquée(s): N

MessagePosté le: Lun 21 Oct 2013 - 16:56    Sujet du message: [N] Aylesbury & Wymore Railroad Répondre en citant

Tel qu'il est représenté sur le schéma, le réseau est entouré de murs de 3 côtés: haut, bas et gauche, et ouvert sur la droite.

Pour ce qui est de l'accessibilité des voies cachées, le réseau reposera sur une structure avec des porteurs en L donc relativement accessibles par le dessous. Pour les voies du dessus, je vais effectivement penser à élargir un peu (l'EP sur la gare du bas n'est pas forcément à sa place définitive).

Et quant à mes pastilles de couleur, elles représentent des gabarits pour les écartements entre les voies selon qu'elles sont en courbe, en gare, ... J'ai juste oublié de les enlever sur le schéma.

@+
_________________
Fred
Des idées de plans pour vos réseaux :
http://www.plansdereseaux.com

Mon réseau N en construction :
Aylesbury & Wymore RR
Revenir en haut
Visiter le site web du posteur
nanard
Big Boy
Big Boy

Hors ligne

Inscrit le: 12 Juin 2011
Messages: 5 148
Prénom: Bernard
Echelle(s) pratiquée(s): HO,On30

MessagePosté le: Lun 21 Oct 2013 - 17:15    Sujet du message: [N] Aylesbury & Wymore Railroad Répondre en citant

Moi, le premier truc qui m'interpelle, avant même l'inévitable plantage dans le coin le plus inaccessible, c'est le décor ! Il va te falloir prévoir des bras télescopiques, parce que certaines zones semblent fort loin du bord ou de l'accès facile. Le N, c'est petit et le décor (interroge nos spécialistes, ils sont particulièrement doués) doit être pinaillé, ce qui implique de pouvoir être dessus et ce n'est pas ton ajourement central qui va te permettre de passer, sinon le bras, mais pas le tronc. La précision de "tir" pour positionner un bestiau, un personnage ou une auto n'autorise pas le travail bras tendu sans risque.
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 39 201
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Lun 21 Oct 2013 - 17:19    Sujet du message: [N] Aylesbury & Wymore Railroad Répondre en citant

Fredouille91 a écrit:
En fait, non, c'est même l'effet recherché

Ma foi, you're the boss... Wink
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
francois s
Staff
Staff

Hors ligne

Inscrit le: 26 Sep 2011
Messages: 5 043
Prénom: Francois
Echelle(s) pratiquée(s): N

MessagePosté le: Lun 21 Oct 2013 - 17:21    Sujet du message: [N] Aylesbury & Wymore Railroad Répondre en citant

Même remarque que Bernard en ce qui concerne l'éloignement de certaines zones du décor.
_________________
http://westerntrainnscale.blogspot.be/
http://bichenow.skyrock.com/

"RESISTE ET MORDS"
Revenir en haut
Visiter le site web du posteur
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 21 154
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Lun 21 Oct 2013 - 17:26    Sujet du message: [N] Aylesbury & Wymore Railroad Répondre en citant

Pour un réseau pareil, l'idéal c'est l'étagère tour de pièce avec l'ovale enroulé sur lui-même sur 2 niveaux, voire 3
Et puis, 2 gares aussi importantes à si peu de distance, c'est quelque chose qui ne me paraît pas judicieux
Enfin, voir tourner les trains en rond, même avec des horaires, ça va vite te gonfler !

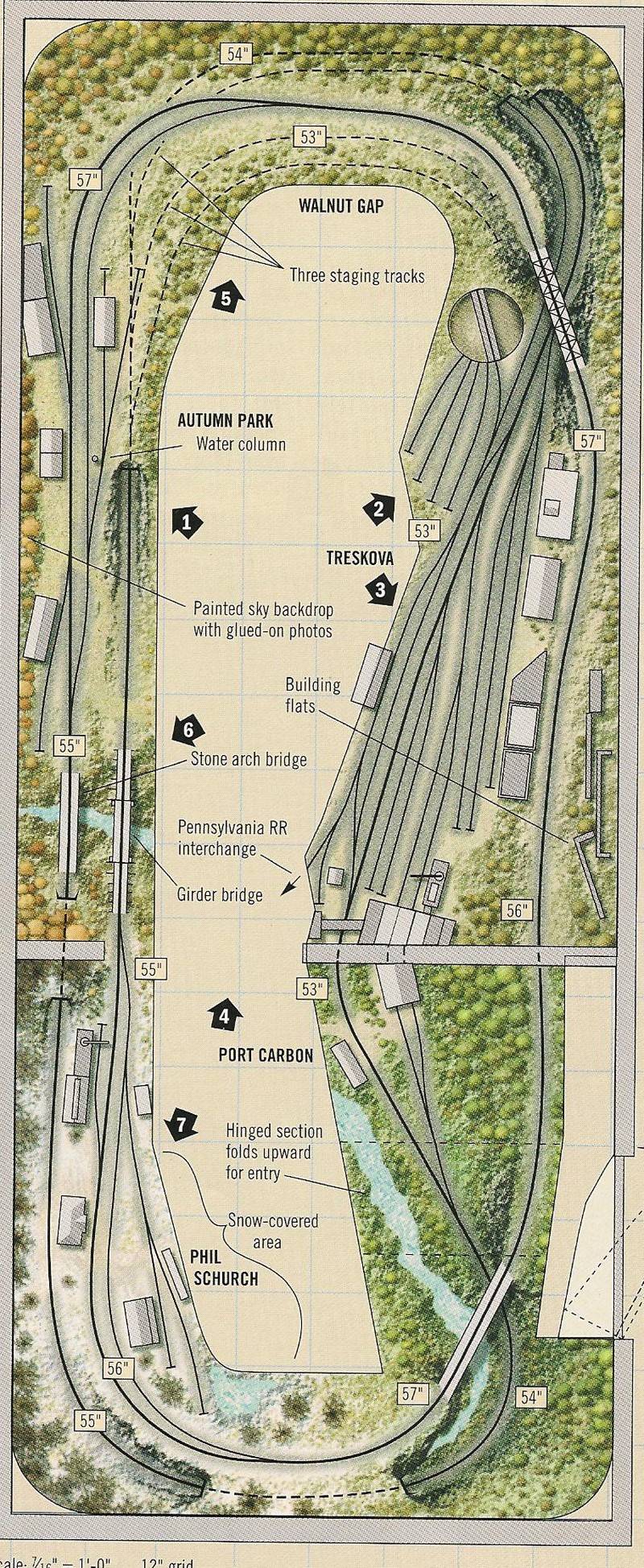

Voici un plan génial, en HO, mais qui donne une bonne idée de l'ovale enroulé sur lui-même :


_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
jm'160
Big Boy
Big Boy

Hors ligne

Inscrit le: 01 Juil 2012
Messages: 2 576
Prénom: Jean Michel
Echelle(s) pratiquée(s): N

MessagePosté le: Lun 21 Oct 2013 - 19:20    Sujet du message: [N] Aylesbury & Wymore Railroad Répondre en citant

Il faudra penser à lui donner un petit nom à ce bébé
Revenir en haut
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 21 154
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Lun 21 Oct 2013 - 20:01    Sujet du message: [N] Aylesbury & Wymore Railroad Répondre en citant

Et choisir une compagnie principale ...
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
ole
Mountain
Mountain

Hors ligne

Inscrit le: 06 Oct 2011
Messages: 1 187
Prénom: Olivier
Echelle(s) pratiquée(s): HO - 0 SNCF - N US

MessagePosté le: Lun 21 Oct 2013 - 20:19    Sujet du message: [N] Aylesbury & Wymore Railroad Répondre en citant

Salut Fred Wink

Je vois que le tracé du Peace river fait des émules Laughing

Pour ma part, un peu les mêmes remarques que les collègues.
Mon réseau N similaire fait 300x130, avec un tracé de voie plus épuré Wink et des pentes à 1.3%
Autre remarque, qui j'espère seront constructives pour toi, c'est ton rayon de courbure Rolling Eyes 27 cm Exclamation attention au matériel que tu vas faire rouler Arrow

Bonne continuation
