Bonjour,

Je m'intéresse au N US depuis près de 20 ans, en particulier pour le SANTA FE et l'UP. J'ai déjà fait quelques petites réalisations: adaptations de locos et modifs de wagons. Je réalise aussi de petits montages électroniques, plutôt dans le domaine des effets lumineux. J'ai été un temps petit artisan dans ce domaine . J'ai retrouvé avec plaisir quelques connaissances sur ce forum, sur lequel je me suis aventuré suite à une recherche google sur les P1 CUT et P2 du NYC qui m'a permis de voir la superbe réalisation en cours d'Eric. C'est vrai, j'ai une certaine attirance pour ces "monstres" reflets du pragmatisme US.

C'est pourquoi aussi depuis quelques de temps, je m'intéresse à la réalisation du M190 de l'ATSF, un très sympathique "Ugly Duckling" ou "Vilain petit Canard"



Le même lors de ses années de gloire (source flickr si je me souviens bien)



Le voici aussi en "pièces détachées"

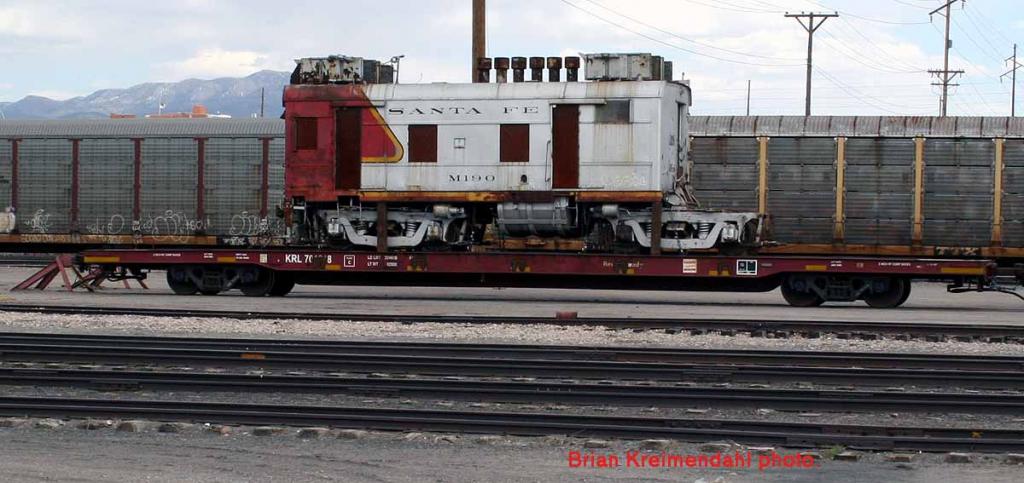

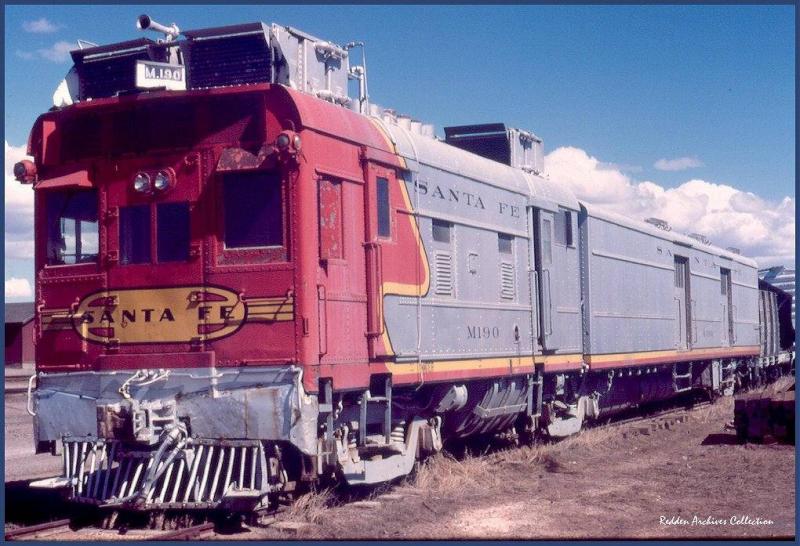

Le power unit

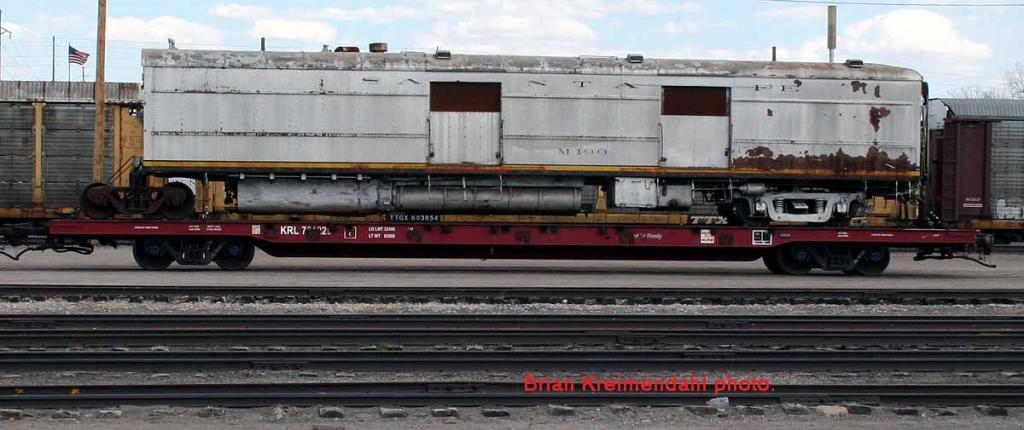

Le fourgon chaudière et transport de freight



On peut aussi le voir aujourd'hui (ça fait un peu pitié) en utilisant google map puis street view à l'adresse: " 164 South 2nd Street, Belen, New Mexico, United States"

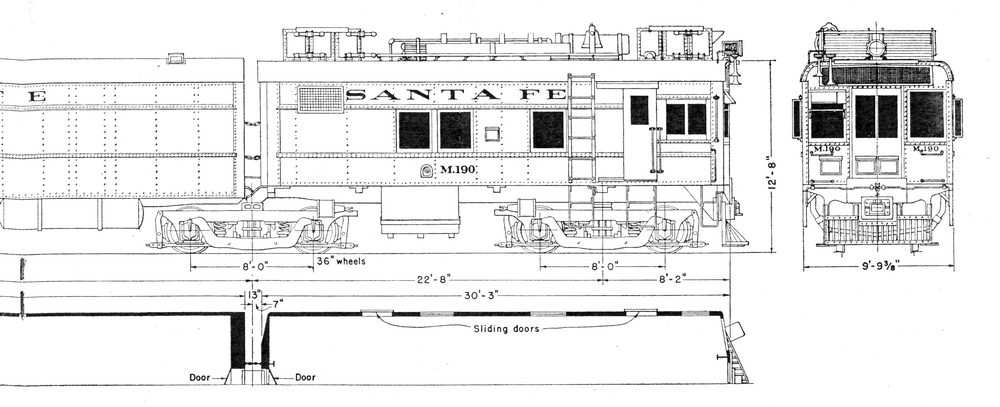

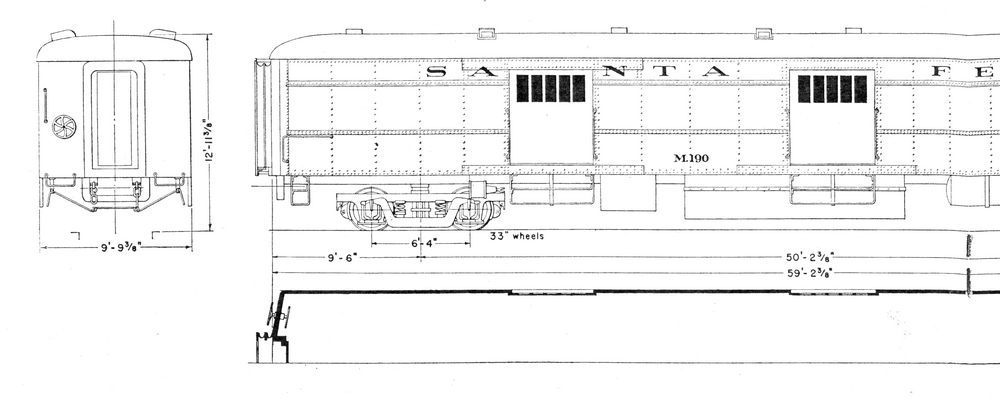

J'ai aussi pour la modique somme de 5$ reçu une copie du plan paru dans un MR de 1954





Construction
Le "point dur" c'est la construction articulée sur le bogie central.
Solution 1:

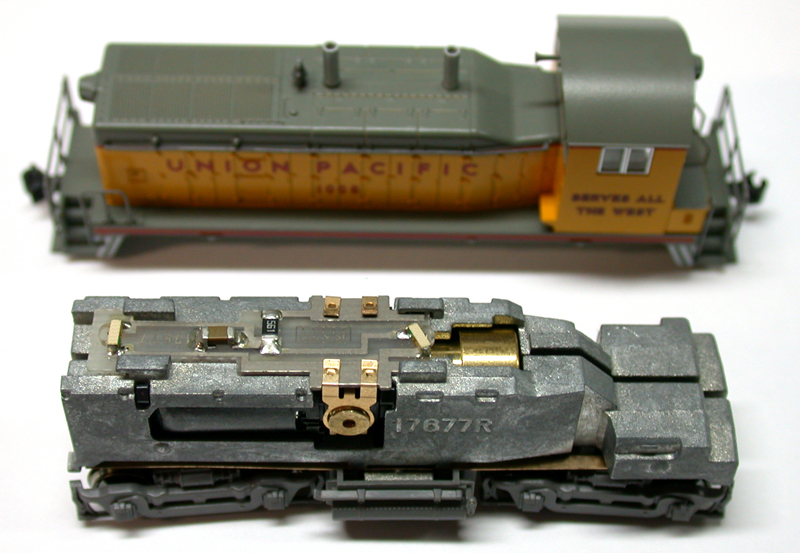

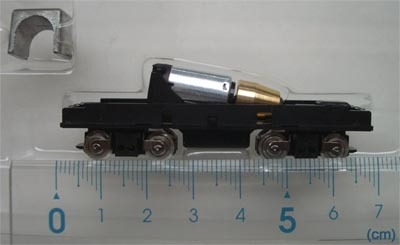

Utiliser 2 châssis Tomix, un dans l'unité moteur, l'autre dans le fourgon afin de dégager le bogie central. Pourquoi 2 chassis moteur? Simplement parce que cette motorisation a été prévue pour les petits trams Tomix et tirer ne serait-ce que le fourgon peut s'avérer un petit peu aléatoire. Cette solution me laisse aussi un peu interrogatif sur la qualité de captation du courant. De plus l'entraxe des essieux des bogie et un petit peu too short.




Solution 2:
Utiliser le châssis d'un NW2 Kato. Là plus de problème de captation. J'ai , pour le rendu esthétique, "démotorisé" un des bogies mais hélas dans ce cas il ne monte seul qu'une pente max de 1.5%. Donc pas de démotorisation. Il ne me restera qu'à tailler un peu dans le lest pour diminuer le volume du châssis au dessus et sur le coté qui maintient le bogie situé sous la cabine. Le seul point négatif est que le châssis n'est maintenu assemblé que par le réservoir et la caisse. Je réutiliserai les quelques vis d'assemblage avec leurs inserts isolants pour châssis Kato achetées il y a quelques années au cas où pour tout maintenir assemblé. Pour info, l'arrière de la caisse s'arrête sur le châssis moteur juste à l'encoche du passage de la cabine.
Autre points + +
L'écartement des bogies est le même.
L'entraxe des essieux est identique (vive le pragmatisme US).
Le look des bogies est très proche, peut être une petite sur couche en photogravure quand je m'y mettrai.
C'est Byzance...

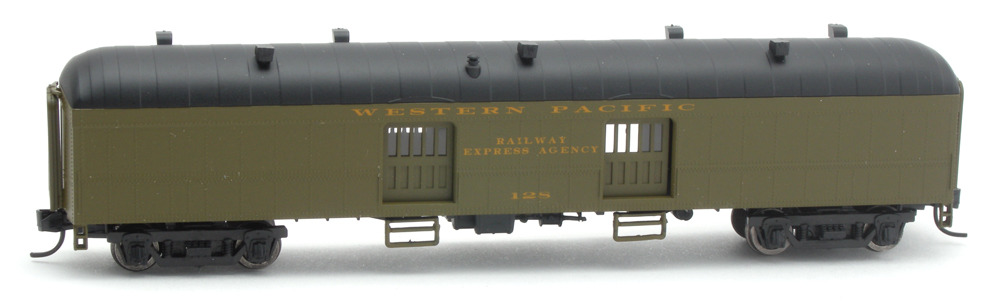

Pour le fourgon, je pensais utiliser un fourgon 60' proposé par Wheels of Time.



C'est une réalisation très fine mais son toit est hélas trop bombé, les portes mal placées. Toute modif de la caisse détruirait les belles lignes de rivets.....

C'est pourquoi je me pose la question sur comment réaliser les caisses. Le plus serait une réalisation en photogravure mais je dois tout apprendre même si je connais bien Guy Visioli et Carl qui maîtrisent superbement l'outil ce sera un job de longue haleine. La carte plastique et une "imprimante" type "Silhouette" pourraient constituer aussi une autre solution. D'autres existent sûrement.

Any Idea?

THX

Patrick
_________________
Patrick
The only place success comes before work is in the dictionary
