Panne de moteur sur une loco Lionel 1664
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Le Forum US Index du Forum -> Modélisme Ferroviaire -> O, On30, On20, ...
Sujet précédent :: Sujet suivant
Auteur Message
lourema
Porter
Porter

Hors ligne

Inscrit le: 21 Fév 2013
Messages: 9
Prénom: Jean-Francois
Echelle(s) pratiquée(s): O

MessagePosté le: Lun 25 Fév 2013 - 14:40    Sujet du message: Panne de moteur sur une loco Lionel 1664 Répondre en citant

PublicitéSupprimer les publicités ?
Bonjour,
Je possède une loco Lionel "1664" qui doit dater des années 55-60 (?) et qui s'est arrêtée d'un coup, le frotteur s'étant "coincé" dans un rail déformé.
Je la faisais rouler avec un transfo Jep sans aucun problème.

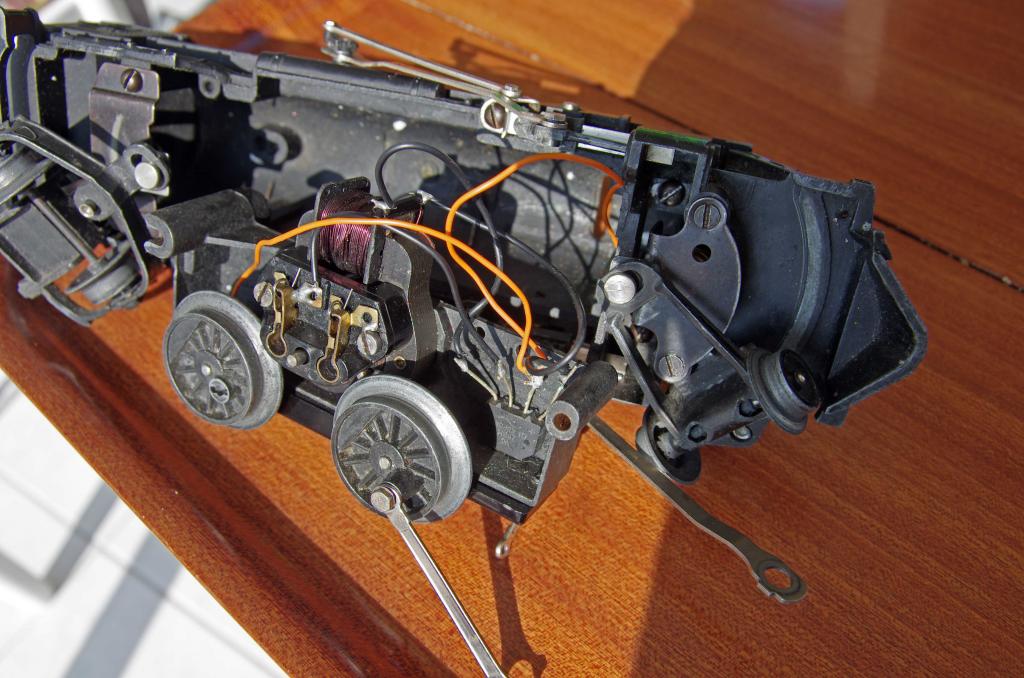

J'ai démonté le moteur. Les bobinages sont en bon état (testés avec un ohmètre), les charbons aussi. Un composant, dont j'ignore le rôle, est peut-être à l'origine de cette panne : il s'agit d'un "carré" dont sortent 4 "pattes" référencé GIKP04M.
Un membre du forum peut-il me dire quel est son rôle, comment le tester et par quoi le remplacer s'il est en panne ?
Merci d'avance.
Revenir en haut
Warbonnet
Porter
Porter

Hors ligne

Inscrit le: 31 Mai 2011
Messages: 78
Prénom: Michel
Echelle(s) pratiquée(s): O & On3 & G

MessagePosté le: Mar 26 Fév 2013 - 14:04    Sujet du message: Panne de moteur sur une loco Lionel 1664 Répondre en citant

Bonjour Jean François,
Votre 1664 date de 1938-1942, le composant dont vous parlez est le E-unit, système d'inversion de marche, il est constitué d'un solénoide assurant la rotation du drum, cylindre cranté équipé de lamelles cuivre, 1 tester le solénoide par simple contact électrique: l'aimantation doit s'effectuer sinon problème de piston collé ou d'alimentation de la bobine, 2 vérifier la rotation du drum, dent éventuellement cassée, 3 nettoyer les contacts du drum, je trouve bizarre cette référence GIKP04M, depuis 1930 Lionel fabriquait ces propres composants, logiquement pour la 1664 le E-unit est 1661E-5
Revenir en haut
lourema
Porter
Porter

Hors ligne

Inscrit le: 21 Fév 2013
Messages: 9
Prénom: Jean-Francois
Echelle(s) pratiquée(s): O

MessagePosté le: Mar 26 Fév 2013 - 14:12    Sujet du message: panne moteur loco Lionel 1664 Répondre en citant

Bonjour,
merci pour cette réponse.
Le composant que je mentionne fait environ 1cm de côté sur 5mm d'épaisseur.
Il semble collé sur le support moteur.
Je tacherai de joindre une photo.
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mar 26 Fév 2013 - 21:22    Sujet du message: Panne de moteur sur une loco Lionel 1664 Répondre en citant

lourema a écrit:
Un composant, dont j'ignore le rôle, est peut-être à l'origine de cette panne : il s'agit d'un "carré" dont sortent 4 "pattes" référencé GIKP04M

Est-ce que ce composant ressemble à ceci :



ou à cela :



Question
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
lourema
Porter
Porter

Hors ligne

Inscrit le: 21 Fév 2013
Messages: 9
Prénom: Jean-Francois
Echelle(s) pratiquée(s): O

MessagePosté le: Mer 27 Fév 2013 - 10:35    Sujet du message: panne moteur loco lionel 1664 Répondre en citant

Bonjour,
Le composant cité ressempble effectivement aux photos proposées.
Cependant les 4 "pattes" sortent toutes d'un petit côté du "parallépipède".
Il y a effectivement l'indication + et - sur les fils extrêmes.
On approche !!
Revenir en haut
Warbonnet
Porter
Porter

Hors ligne

Inscrit le: 31 Mai 2011
Messages: 78
Prénom: Michel
Echelle(s) pratiquée(s): O & On3 & G

MessagePosté le: Mer 27 Fév 2013 - 13:51    Sujet du message: Panne de moteur sur une loco Lionel 1664 Répondre en citant

La mémère a été bricolée avec un pont de diode, vous pouvez le remplacer: tension mini 20V et 5A , par contre je ne comprends pas son inversion de marche
Revenir en haut
rickson34
Big Boy
Big Boy

Hors ligne

Inscrit le: 17 Mai 2009
Messages: 2 501
Prénom: Eric
Echelle(s) pratiquée(s): HO dcc

MessagePosté le: Mer 27 Fév 2013 - 16:00    Sujet du message: Panne de moteur sur une loco Lionel 1664 Répondre en citant

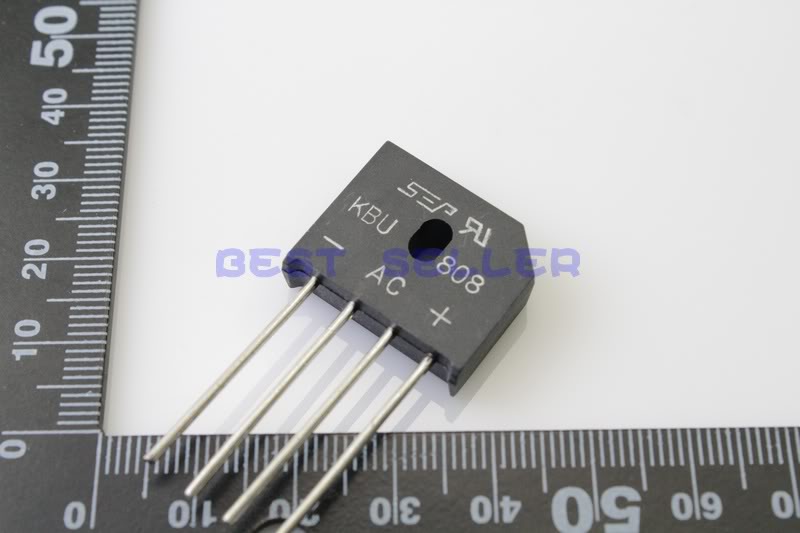

Sous cette forme le boitier de pont redresseur ?
