Prise d'eau en marche - Track pans
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Le Forum US Index du Forum -> Engins moteurs, matériels roulants et installations fixes -> Vapeurs
Sujet précédent :: Sujet suivant
Auteur Message
francois s
Staff
Staff

Hors ligne

Inscrit le: 26 Sep 2011
Messages: 5 042
Prénom: Francois
Echelle(s) pratiquée(s): N

MessagePosté le: Mar 22 Jan 2013 - 21:29    Sujet du message: Prise d'eau en marche - Track pans Répondre en citant

PublicitéSupprimer les publicités ?
Je me permets de créer un nouveau post sur cette technique d'écopage inventée par un ingénieur Anglais, John RAMSBOTTOM (1814-1897). Reprise ensuite par le réseau de l'Etat en France et au USA par les Cies du PPR et NYC entre autre !!
Track pans = US Water Throughs = GB


Et que dire des locos qui "s'abreuvaient" en marche (je ne sais pas si ce système à été utilisé en Amérique)
http://roland.arzul.pagesperso-orange.fr/etat/inattendu/prisedeau.htm
_________________
http://westerntrainnscale.blogspot.be/
http://bichenow.skyrock.com/

"RESISTE ET MORDS"
Revenir en haut
Visiter le site web du posteur
onzeroad
Mikado
Mikado

Hors ligne

Inscrit le: 01 Jan 2013
Messages: 606
Prénom: Robby
Echelle(s) pratiquée(s): N

MessagePosté le: Mar 22 Jan 2013 - 21:30    Sujet du message: Prise d'eau en marche - Track pans Répondre en citant

francois s a écrit:
Et que dire des locos qui "s'abreuvaient" en marche (je ne sais pas si ce système à été utilisé en Amérique)
http://roland.arzul.pagesperso-orange.fr/etat/inattendu/prisedeau.htm


Shocked Shocked Shocked Hallucinant !
Revenir en haut
Heisler91
Big Boy
Big Boy

Hors ligne

Inscrit le: 05 Mai 2011
Messages: 4 214
Prénom: Jean Michel
Echelle(s) pratiquée(s): HO

MessagePosté le: Mar 22 Jan 2013 - 21:31    Sujet du message: Prise d'eau en marche - Track pans Répondre en citant

En Roumanie c'est monnaie courante ,même en plein hiver après avoir brisé la glace
JM
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 39 192
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Mar 22 Jan 2013 - 23:00    Sujet du message: Prise d'eau en marche - Track pans Répondre en citant

francois s a écrit:
que dire des locos qui "s'abreuvaient" en marche (je ne sais pas si ce système à été utilisé en Amérique)

Bien sûr ; ça s'appelait un "scoop" (écope). Je me demande même si ce ne sont pas les Américains qui ont imaginé ce système.
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
jean-pierre
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 16 916
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Mer 23 Jan 2013 - 09:03    Sujet du message: Prise d'eau en marche - Track pans Répondre en citant

Le Pennsylvania Railroad et le New York Central Railroad utilisaient sur plusieurs de leurs lignes des dispositifs permettant aux locomotives un ravitaillement en eau en marche (par écopage dans une rigole placée entre les rails), si bien que la capacité en eau de leurs tenders étaient comparativement plus petite que celle des autres réseaux.
En Europe, la Compagnie des chemins de fer de l'État et certains réseaux de l'Angleterre utilisaient le même procédé. À la SNCF sur la ligne de Paris au Havre, les installations d'écopage de l'ex-État fonctionnèrent jusqu'au retrait des dernières Pacific en 1966.
http://fr.wikipedia.org/wiki/Tender_(wagon)

La ligne a longtemps été le terrain des mythiques Pacific Ouest dont certaines étaient autorisées à 130 km/h. Les performances de ces locomotives à vapeur étaient loin d'être ridicules. Par exemple, en 1962 le train rapide de 1re classe avec supplément mettait 2 h 26 pour rallier Paris-Saint-Lazare au Havre, performance permise par la prise d'eau en marche par écope dans un bac longitudinal entre les rails, et un unique arrêt intermédiaire à Rouen - Rive Droite.
http://fr.wikipedia.org/wiki/Ligne_de_Paris-Saint-Lazare_au_Havre
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
jean-pierre
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 16 916
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Mer 23 Jan 2013 - 12:41    Sujet du message: Prise d'eau en marche - Track pans Répondre en citant

Pries d'eau en marche dans le début de "La Bête Humaine" de Jean Renoir .

http://ph.pallu.pagesperso-orange.fr/locos/D606_.htm
MAGNIFIQUE .
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 415
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Jeu 24 Jan 2013 - 11:08    Sujet du message: Prise d'eau en marche - Track pans Répondre en citant

Steam 4-6-4 Scotia, New York 1948 A hot NYC mail train scoops water on the fly just over the Mohawk from Schenectady


Steam 4-8-4Scotia, New York 1948 A NYC Mohawk refills its tank on the fly just after leaving Schenectady westbound


Photos prises au même endroit !!
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
paponmimo
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Mar 2008
Messages: 8 899
Echelle(s) pratiquée(s): ho

MessagePosté le: Jeu 24 Jan 2013 - 11:39    Sujet du message: Prise d'eau en marche - Track pans Répondre en citant

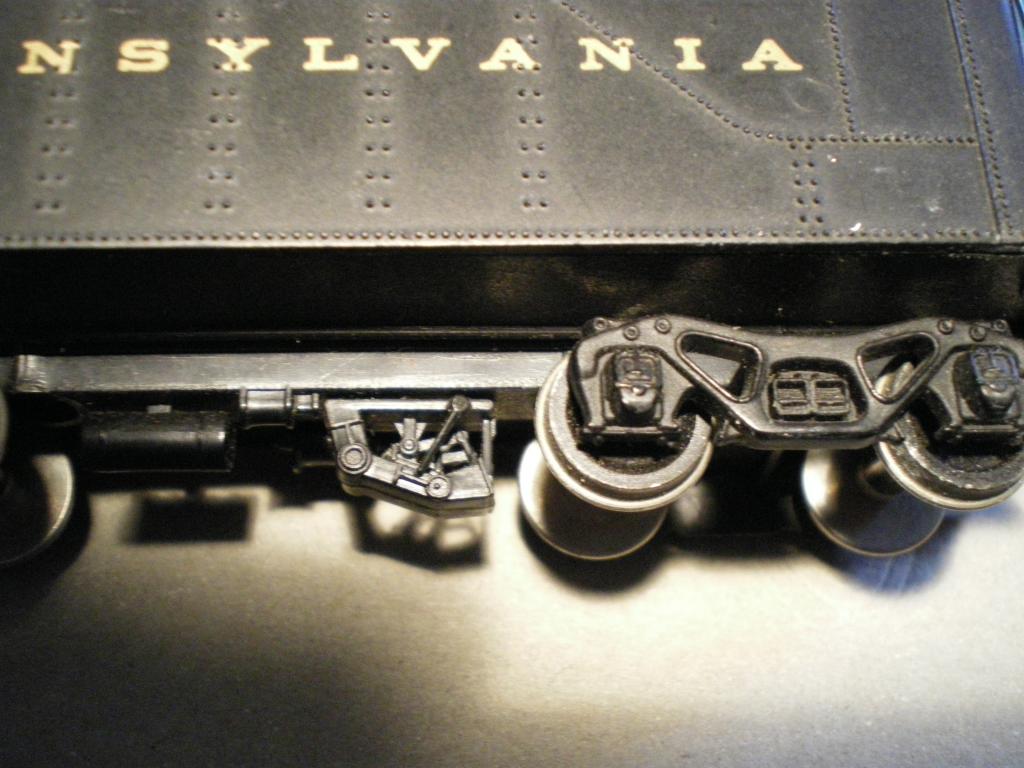

Et Vi, même que le TABANAH CENTRAL, toujours à l'avan t-garde du progrés, en est équipé. C'est le tender d'une K 4 d'une belle rame Pensylvania SPECTRUM que j'ai toujours (la rame, pas la K4 que j'ai fusillée) avec le système de prise d'eau.
_________________
"LA GRAVITE EST LE BONHEUR DES IMBECILES" MONTESQUIEU
Revenir en haut
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 415
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Jeu 24 Jan 2013 - 11:58    Sujet du message: Prise d'eau en marche - Track pans Répondre en citant

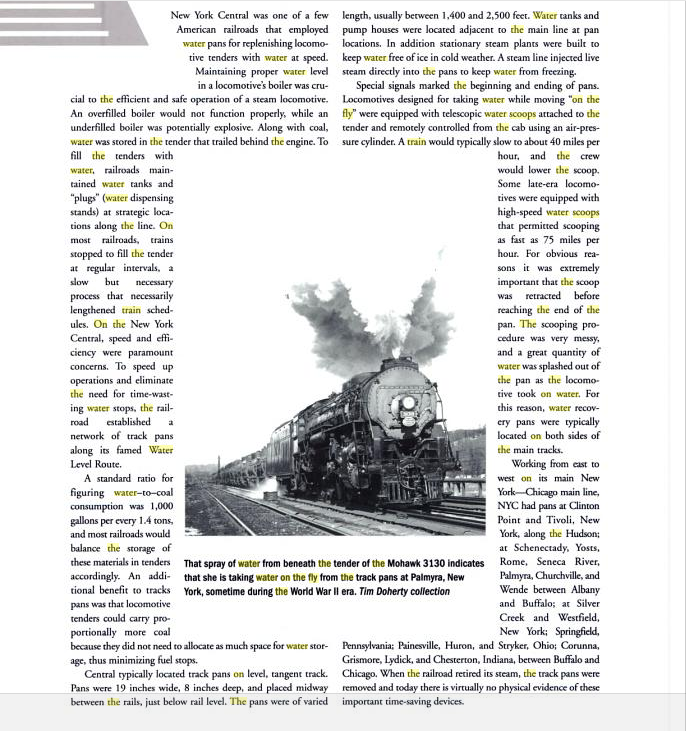

NEW YORK CENTRAL

Tiré du livre :

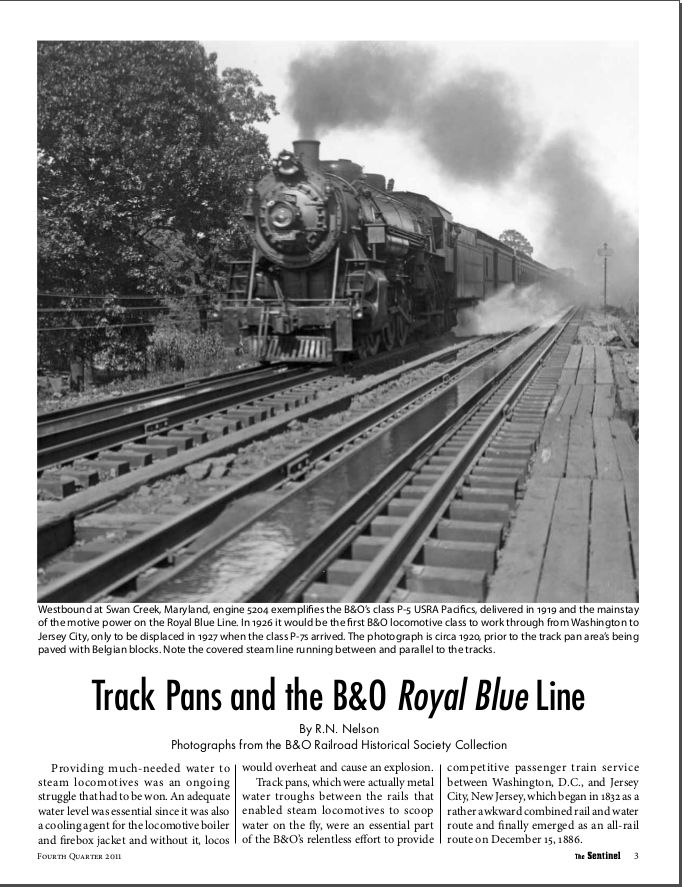

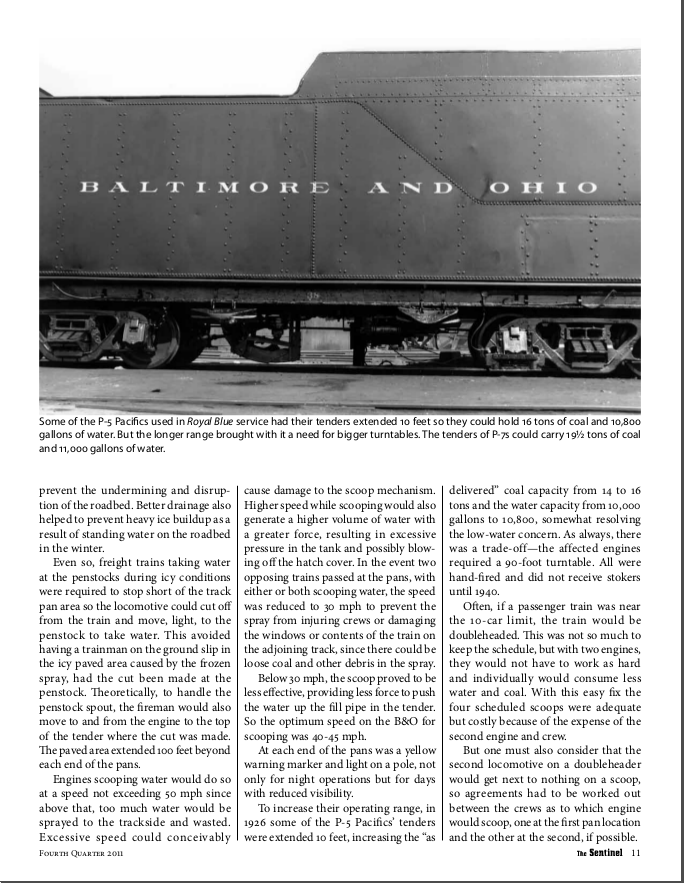

BALTIMORE & OHIO


_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/


Dernière édition par xave06 le Jeu 24 Jan 2013 - 14:52; édité 1 fois
Revenir en haut
Visiter le site web du posteur
jean-pierre
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 16 916
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Jeu 24 Jan 2013 - 13:18    Sujet du message: Prise d'eau en marche - Track pans Répondre en citant

Superbes photo Xavier et cette rubrique est aussi bien intéressante . Okay

Il me semblait bien que l'ingénieur-inventeur était anglais .
http://en.wikipedia.org/wiki/John_Ramsbottom_(engineer)



http://roland.arzul.pagesperso-orange.fr/etat/inattendu/prisedeau.htm



http://ph.pallu.pagesperso-orange.fr/locos/D606_.htm

Je pense qu'il y eut d'autres réseaux utilisateurs , le Maroc , etc .... J'ai ça sur un bouquin , mais lequel .... Embarassed Embarassed
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 415
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Jeu 24 Jan 2013 - 15:30    Sujet du message: Prise d'eau en marche - Track pans Répondre en citant

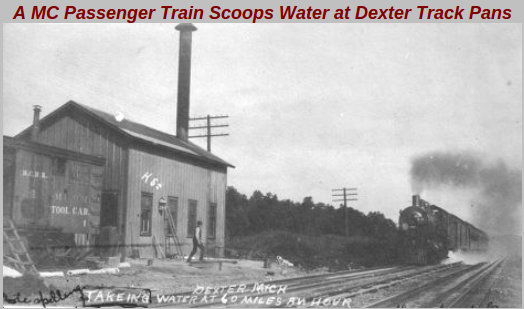

A speeding westbound Michigan Central passenger train scoops up water on the fly at the Dexter track pans on the main line. Dexter was the original location of track pans on the MC main line. Later, they were moved to Four Mile Lake, just east of Chelsea. This 1907 photograph shows what appears to be the pump and boiler house. In addition to supplying water to the pans, the boiler house provided steam to keep the pans unfrozen during the winter. To the left of the boiler house is an old MC boxcar, which is used for storage. Eventually, there were four sets of track pans on the MC main line (Four Mile Lake (Chelsea), Marshall, Lawton and Avery (between Galien and Three Oaks. Mark Worrall Collection]
http://www.aamrc.org/hvrrhs/trackpans

Un article PDF très intéressant !!

_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
Vinces
Consolidation
Consolidation

Hors ligne

Inscrit le: 13 Mar 2009
Messages: 393
Prénom: Vinces
Echelle(s) pratiquée(s): N

MessagePosté le: Jeu 24 Jan 2013 - 15:45    Sujet du message: Prise d'eau en marche - Track pans Répondre en citant

Par contre lorsqu'il gelait il devait bien y avoir un autre systeme pour faire le plein d'eau, mais ça devait alors "plomber" les horaires
_________________
Revenir en haut
mlec
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Fév 2010
Messages: 7 990
Prénom: Marc
Echelle(s) pratiquée(s): On18, 1:35n2

MessagePosté le: Jeu 24 Jan 2013 - 16:36    Sujet du message: Prise d'eau en marche - Track pans Répondre en citant

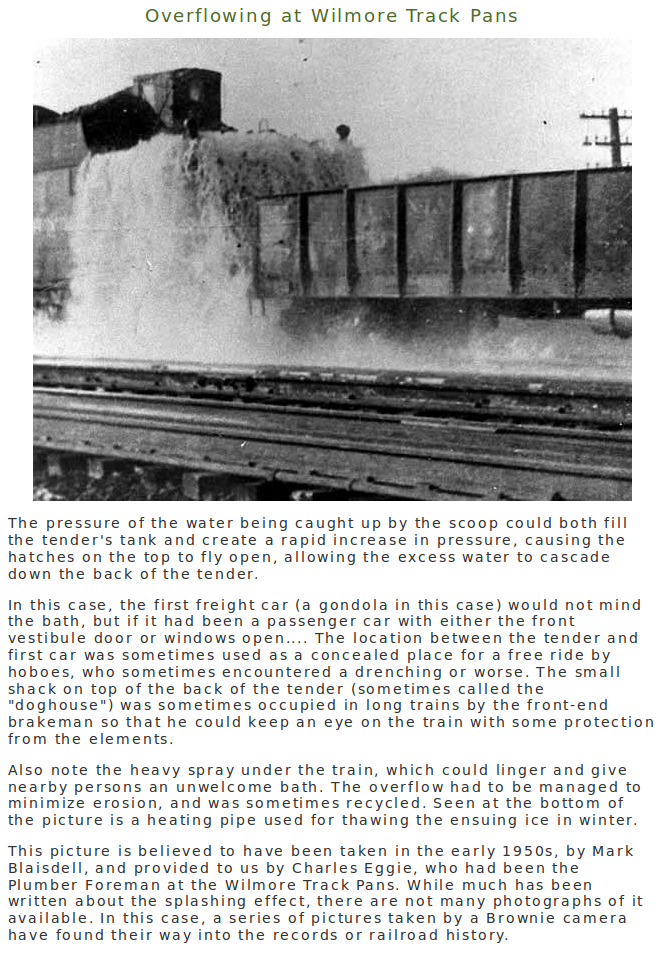

Vinces a écrit:
Par contre lorsqu'il gelait il devait bien y avoir un autre systeme pour faire le plein d'eau, mais ça devait alors "plomber" les horaires


dans le pdf au dessus il question de tuyaux chauffants qu'on voit au premier plan sous le rail si j'ai bien compris Wink


impressionnant ce système, je découvre encore un truc grace à ce forum Okay
Revenir en haut
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 21 148
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Jeu 24 Jan 2013 - 17:50    Sujet du message: Prise d'eau en marche - Track pans Répondre en citant

Je connaissais la prise d'eau en marche en France mais pas aux USA ... excellent !
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
Géronimo
Consolidation
Consolidation

Hors ligne

Inscrit le: 18 Juil 2011
Messages: 451
Prénom: Hughes
Echelle(s) pratiquée(s): 0n30

MessagePosté le: Ven 8 Fév 2013 - 15:57    Sujet du message: Prise d'eau en marche - Track pans Répondre en citant

C'est vrai, c'est hallucinant...conaissais même pas
_________________
Hugh

"L'alcool ne vous aide pas à résoudre les problèmes.Non...Ceci dit, l'eau et le lait non plus."
Revenir en haut
