Bonjour à tous,

Après quelques réflexions, j'ai souhaité me lancer dans la construction d'un ou plusieurs centerbeam flatcar :!:

Plusieurs choix sont à ma disposition :

http://www.bnsf.com/customers/equipment/centerbeam-flatcar/ entre autre :

ainsi que, opéra window, standard panel, single panel et open panel... en différentes longueurs de 60' à 73', en ce qui me concerne.

En dehors de ces variétés de freight cars, se pose aussi le problème pour simplifier la fabrication (notamment la partie centrale verticale) surtout en N.

Opéra window : symétrie des ouvertures, tant dans leurs dimensions que dans le positionnement :?:
Pour les autres : la section très fines de montants verticaux et obliques :?:

Voilà déjà quelques questions de conception que j'étudie, et pour lesquelles je suis à votre écoute pour toutes suggestions, avant de foncer tête baissée :mrgreen:
Revenir en haut
ole
Mountain
Mountain

Hors ligne

Inscrit le: 06 Oct 2011
Messages: 1 187
Prénom: Olivier
Echelle(s) pratiquée(s): HO - 0 SNCF - N US

MessagePosté le: Jeu 17 Jan 2013 - 15:18    Sujet du message: Construction intégrale d'un "centerbeam flatcar" Répondre en citant

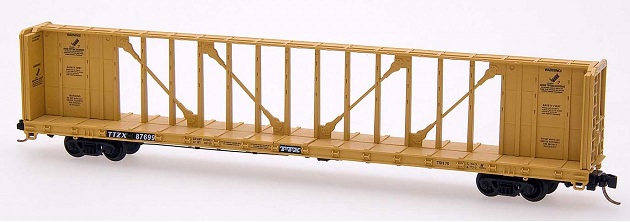

Je n'avais pas pu insérer cette image dans le précédent post.

J'avoue avoir un penchant pour ce type de wagon. Wink

Revenir en haut
Boxpock
Big Boy
Big Boy

Hors ligne

Inscrit le: 13 Jan 2010
Messages: 4 131
Prénom: Grégory
Echelle(s) pratiquée(s): N

MessagePosté le: Jeu 17 Jan 2013 - 15:52    Sujet du message: Construction intégrale d'un "centerbeam flatcar" Répondre en citant

Salut,

Je me suis déjà fait la même idée surtout que les forme ne sont pas difficile (le modèle que tu montres) et en plus Micro Scale fait les décals de sécurité Okay Thierry a lancé la mode Mr. Green C'est bien, très bien même !
_________________
Revenir en haut
ole
Mountain
Mountain

Hors ligne

Inscrit le: 06 Oct 2011
Messages: 1 187
Prénom: Olivier
Echelle(s) pratiquée(s): HO - 0 SNCF - N US

MessagePosté le: Jeu 17 Jan 2013 - 16:12    Sujet du message: Construction intégrale d'un "centerbeam flatcar" Répondre en citant

Merci Gregory,

Je pensais opter pour pour un empilage de 3 feuilles (seule la partie centrale dispose des des tirants en plus des montants verticaux) et une épaisseur de chaque côté avec les montants.

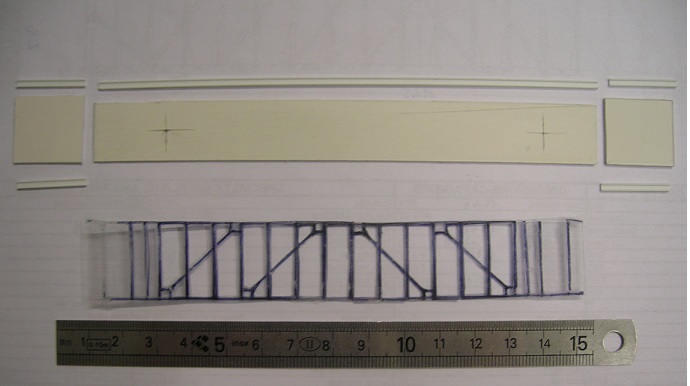

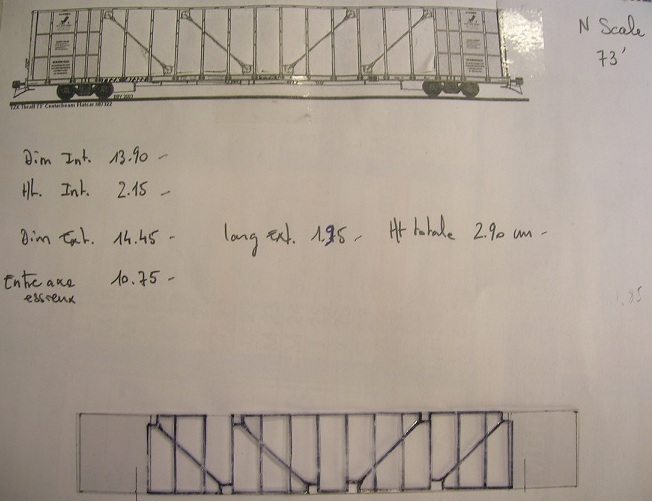

Je fais un petit test pour voir si ça peut le faire. (dimensions en cm)
