Servo et moteurs d'aiguille
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Le Forum US Index du Forum -> Modélisme Ferroviaire -> Général
Sujet précédent :: Sujet suivant
Auteur Message
Vinces
Consolidation
Consolidation

Hors ligne

Inscrit le: 13 Mar 2009
Messages: 393
Prénom: Vinces
Echelle(s) pratiquée(s): N

MessagePosté le: Mar 15 Jan 2013 - 12:20    Sujet du message: Servo et moteurs d'aiguille Répondre en citant

PublicitéSupprimer les publicités ?
Je me demandait si il etait possible d'utiliser des servos de modélisme pour actionner les moteur d'aiguille ? pour ça il faudrait connaitre la tension de ces moteurs de (je pense que ça doit etre du 5v) l’avantage est que ça remplacerait a moindre cout les moteurs tortoise (c'est le nom ?) a mouvement lent
_________________
Revenir en haut
rickson34
Big Boy
Big Boy

Hors ligne

Inscrit le: 17 Mai 2009
Messages: 2 501
Prénom: Eric
Echelle(s) pratiquée(s): HO dcc

MessagePosté le: Mar 15 Jan 2013 - 14:40    Sujet du message: Servo et moteurs d'aiguille Répondre en citant

Pour commander des aiguillages.

On en a parlé il n'y a pas longtemps : plans fourni avec le lien de WAPATA : http://us.leforum.eu/t8695-Modules-de-Micror-seaux-N-Am-ricain.htm?start=15
_________________
« FESTINA LENTE »
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mar 15 Jan 2013 - 14:58    Sujet du message: Servo et moteurs d'aiguille Répondre en citant

Oui, il y a aussi les solutions proposées par Tam Valley Depot, dont on à également déjà parlé. Ne pas oublier que le forum dispose d'une fonction de recherche Wink
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Vinces
Consolidation
Consolidation

Hors ligne

Inscrit le: 13 Mar 2009
Messages: 393
Prénom: Vinces
Echelle(s) pratiquée(s): N

MessagePosté le: Mar 15 Jan 2013 - 15:48    Sujet du message: Servo et moteurs d'aiguille Répondre en citant

Spike a écrit:
Ne pas oublier que le forum dispose d'une fonction de recherche Wink

Oui bien, sur mais je ne pensais pas que le sujet avait déja été évoqué
_________________
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mar 15 Jan 2013 - 16:26    Sujet du message: Servo et moteurs d'aiguille Répondre en citant

Vinces a écrit:
Spike a écrit:
Ne pas oublier que le forum dispose d'une fonction de recherche Wink

Oui bien, sur mais je ne pensais pas que le sujet avait déja été évoqué


Si, si ! On cause beaucoup ici
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Vinces
Consolidation
Consolidation

Hors ligne

Inscrit le: 13 Mar 2009
Messages: 393
Prénom: Vinces
Echelle(s) pratiquée(s): N

MessagePosté le: Mer 16 Jan 2013 - 23:38    Sujet du message: Servo et moteurs d'aiguille Répondre en citant

J'ai decortiquer les liens que vous m'avez donné, finalement l'utilisation de servos se revelle possible mais plus complexe que des moteurs tortoise.
_________________
Revenir en haut
Wapata
Mogul
Mogul

Hors ligne

Inscrit le: 01 Jan 2013
Messages: 140
Prénom: Pierre
Echelle(s) pratiquée(s): N

MessagePosté le: Sam 19 Jan 2013 - 11:13    Sujet du message: Servo et moteurs d'aiguille Répondre en citant

Dans les deux cas il faut de l'électronique pour gérer le départ, le sens, et l'arrêt du moteur.
Les deux solutions existent et fonctionnent.

Je suis curieux cependant, plus personne ne parle de faire des aiguillages avec fils à mémoire de forme ? C'est passé de mode ? C'est pourtant bien plus compact (en hauteur) que les autres solutions.
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Sam 19 Jan 2013 - 12:43    Sujet du message: Servo et moteurs d'aiguille Répondre en citant

Wapata a écrit:
Je suis curieux cependant, plus personne ne parle de faire des aiguillages avec fils à mémoire de forme ? C'est passé de mode ? C'est pourtant bien plus compact (en hauteur) que les autres solutions.

Le dispositif à base de fil à mémoire de forme mis en avant par Jacques Le Plat est peut-être un peu passé de mode effectivement. Cela fonctionne très bien, mais la construction du mécanisme doit en rebuter plus d'un, surtout s'il s'agit d'en réaliser un grand nombre. Personnellement je préfère consacrer le temps nécessaire à autre chose...

Sinon en solution alternative aux Tortoise, il y a les Cobalt, un peu plus compacts. Wink
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Vinces
Consolidation
Consolidation

Hors ligne

Inscrit le: 13 Mar 2009
Messages: 393
Prénom: Vinces
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 20 Jan 2013 - 01:57    Sujet du message: Servo et moteurs d'aiguille Répondre en citant

Wapata a écrit:
Dans les deux cas il faut de l'électronique pour gérer le départ, le sens, et l'arrêt du moteur.
Les deux solutions existent et fonctionnent.

Je suis curieux cependant, plus personne ne parle de faire des aiguillages avec fils à mémoire de forme ? C'est passé de mode ? C'est pourtant bien plus compact (en hauteur) que les autres solutions.

Dans le cas des tortoises, l'electronique de commande n'est pas intégré au boitier ? si c'est le cas comment savoir / choisir ce qui est necessaire ? en fonction de quoi ?
_________________
Revenir en haut
domi
Invité

Hors ligne




MessagePosté le: Dim 20 Jan 2013 - 10:47    Sujet du message: Servo et moteurs d'aiguille Répondre en citant

Vinces, les Tortoise sont de simples moteurs, sans la moindre électronique. Le dessous est équipé de connections en circuits imprimés. C'est très simple à câbler, basiquement il te suffit de te munir d'interrupteurs à 3 positions ON - OFF - ON (voire même à deux positions ON - ON, vu que les moteurs peuvent rester alimentés en butée mécanique, sans se détériorer), avec inversion de polarité.

En espérant avoir répondu à tes interrogations... Wink

Domi
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Dim 20 Jan 2013 - 11:06    Sujet du message: Servo et moteurs d'aiguille Répondre en citant

domi a écrit:
Vinces, les Tortoise sont de simples moteurs, sans la moindre électronique. Le dessous est équipé de connections en circuits imprimés. C'est très simple à câbler, basiquement il te suffit de te munir d'interrupteurs à 3 positions ON - OFF - ON (voire même à deux positions ON - ON, vu que les moteurs peuvent rester alimentés en butée mécanique, sans se détériorer), avec inversion de polarité.

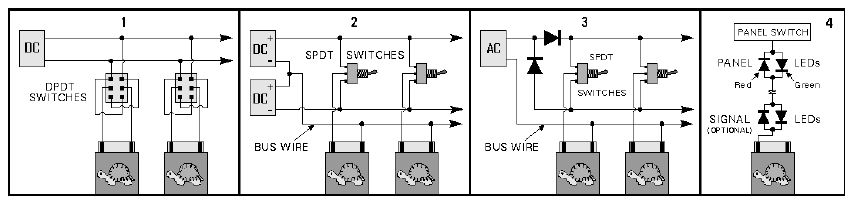

Tout à fait. Voici le schéma de câblage extrait de la doc Tortoise :


(Ne sont pas représentés les contacts permettant l'inversion de polarité du coeur d'aiguille.)
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
colo_mining
Mountain
Mountain

Hors ligne

Inscrit le: 12 Nov 2010
Messages: 1 071
Prénom: Pierre-Marie
Echelle(s) pratiquée(s): de Richter

MessagePosté le: Dim 20 Jan 2013 - 23:28    Sujet du message: Servo et moteurs d'aiguille Répondre en citant

Spike a écrit:
Wapata a écrit:
Je suis curieux cependant, plus personne ne parle de faire des aiguillages avec fils à mémoire de forme ? C'est passé de mode ? C'est pourtant bien plus compact (en hauteur) que les autres solutions.

Le dispositif à base de fil à mémoire de forme mis en avant par Jacques Le Plat est peut-être un peu passé de mode effectivement. Cela fonctionne très bien, mais la construction du mécanisme doit en rebuter plus d'un, surtout s'il s'agit d'en réaliser un grand nombre. Personnellement je préfère consacrer le temps nécessaire à autre chose...

Sinon en solution alternative aux Tortoise, il y a les Cobalt, un peu plus compacts. Wink


Jacques Le Plat a été obligé de cesser tout ce qui concerne le fil a mémoire dans la mesure où son fournisseur (de fil) a mis la clé sous la porte.
_________________
J’ai décidé d’être heureux, c’est meilleur pour la santé. (Voltaire).
Revenir en haut
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 538
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Dim 20 Jan 2013 - 23:33    Sujet du message: Servo et moteurs d'aiguille Répondre en citant

Mr. Green Merci pour le tuyau ..............
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
Wapata
Mogul
Mogul

Hors ligne

Inscrit le: 01 Jan 2013
Messages: 140
Prénom: Pierre
Echelle(s) pratiquée(s): N

MessagePosté le: Jeu 24 Jan 2013 - 21:57    Sujet du message: Servo et moteurs d'aiguille Répondre en citant

En effet, merci pour l'info.
C'est marrant la vitesse à laquelle évoluent certains points de modélisme (les aiguilles) alors que d'autres ne bougent pas d'un pet (méthodes de prises de courant).
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Jeu 24 Jan 2013 - 22:09    Sujet du message: Servo et moteurs d'aiguille Répondre en citant

colo_mining a écrit:
Jacques Le Plat a été obligé de cesser tout ce qui concerne le fil a mémoire dans la mesure où son fournisseur (de fil) a mis la clé sous la porte.

Oui. Cependant il existe d'autres fabricants de fil à mémoire de forme (Muscle Wire ou Actuator Wire). Par exemple Dynalloy avec son Flexinol® (disponible chez Selectronic).
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
