Salut à tous !

voilà, ma commande est prête chez FT. Je me lance dans une grande aventure, mais vu les frais de ports, j'ai tout pris d'un coup. Il faudra donc de la persévérance...

J'ai finalement commandé au format code 40, après diverses lectures, notamment de Domi.

Mes questions maintenant sont celle-ci :

• Comment gérer la dilatation ?
• En sachant que les rails font 45cm de long, est-ce nécessaire de faire un joint entre chaque "coupon" de voie créé ?
• Eclipses ou connexion électrique entre les "coupons" ?
• Si connexion electrique, quelle astuce pour que les rails soient piles en face l'un de l'autre et que cela ne bouge pas avec la dilatation ?

D'autres questions suivront, évidemment... Mr. Green

Merci pour les première réponses des quelques furieux de ce forum !

JB Wink
_________________
Jean-Baptiste MERILLOT
http://www.ztrain.eu
http://www.ztrain2.eu
http://www.z-trains-us.fr
http://www.photo-et-cetera.fr

:reefers1: :reefers1:
Revenir en haut
Visiter le site web du posteur
nanard
Big Boy
Big Boy

Hors ligne

Inscrit le: 12 Juin 2011
Messages: 5 148
Prénom: Bernard
Echelle(s) pratiquée(s): HO,On30

MessagePosté le: Ven 28 Sep 2012 - 19:38    Sujet du message: [Z] - Montage réseau en FastTrack Répondre en citant

A moins que tu construises ton réseau à Dumont d'Urville ou au milieu du Ténéré, les problèmes de dilatations, il faut quand même un peu relativiser, et ce, toutes échelles confondues. Il est certain que les coupons doivent être assemblés avec un léger jeu (en plus tu pourra entendre le bruit des roues sur les raccords, comme pour de vrai !). Quand je parle de léger jeu c'est aux environs de 1 mm, sans doute un peu moins à ton échelle. Les éclisses sont intéressantes pour être sûr du bon alignement, mais, la réalimentation à intervalles réguliers est en plus une excellente idée. je crois que Domi, quelque part, le préconisait aussi pour le Z.
Heu, je crois que ma précédente réponse donne aussi la réponse à ta dernière question. Voili, voilou, à vous les studios.
nanard
Revenir en haut
Zébu
Mikado
Mikado

Hors ligne

Inscrit le: 27 Mar 2012
Messages: 625
Prénom: Vincent
Echelle(s) pratiquée(s): Z, H0m, H0f, Zf

MessagePosté le: Ven 28 Sep 2012 - 21:20    Sujet du message: [Z] - Montage réseau en FastTrack Répondre en citant

Pour mon réseau européen (ça, c'est dit !) en construction, je n'ai pas prévu de joints de dilatation. Il faut dire que le montage des voies en Z n'est pas si facile et que les joints, à la fin, on en trouve un peu partout. Par contre, j'ai réalimenté tous les deux coupons. Et c'est nécessaire. Le Z, essentiellement, n'aime pas les approximations électriques.
_________________
Je pense donc j'essuie. Enfin, je pense
Revenir en haut
Visiter le site web du posteur
Cat182
Porter
Porter

Hors ligne

Inscrit le: 04 Sep 2012
Messages: 51
Prénom: Noël
Echelle(s) pratiquée(s): De couvreur

MessagePosté le: Sam 29 Sep 2012 - 07:27    Sujet du message: [Z] - Montage réseau en FastTrack Répondre en citant

Je regarde ces éléments Fasttracks et ce qui m'intéresse c'est de savoir ce que tu as pris comme éléments. J'ai du mal à déterminer ce qu'il faut absolument prendre parmi tout ce que propose le site.

Je me dis qu'au delà du strict Z je pourrais aussi faire du N à voie étroite.....
Revenir en haut
jean-pierre
Big Boy
Big Boy

En ligne

Inscrit le: 08 Nov 2007
Messages: 16 919
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Sam 29 Sep 2012 - 07:52    Sujet du message: [Z] - Montage réseau en FastTrack Répondre en citant

Tu veux parler de tout cela :  Okay


http://www.nn3.org/
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
Cat182
Porter
Porter

Hors ligne

Inscrit le: 04 Sep 2012
Messages: 51
Prénom: Noël
Echelle(s) pratiquée(s): De couvreur

MessagePosté le: Sam 29 Sep 2012 - 08:24    Sujet du message: [Z] - Montage réseau en FastTrack Répondre en citant

Oui, par exemple.

Comme ça cela pourra me permettre de rentabiliser l'investissement si je saute le pas. Faire du Z et faire du N en voie étroite... Refaire le macaron qui faisait Toulon- St Raphaël, par exemple ( bon, d'accord, c'est peu US, mais...).
Revenir en haut
domi
Invité

Hors ligne




MessagePosté le: Sam 29 Sep 2012 - 14:39    Sujet du message: [Z] - Montage réseau en FastTrack Répondre en citant

Alors pour répondre à la question initiale et pour parler de mon cas personnel. Wink

Comme le dit très justement Zébu il ne faut pas hésiter à souder des câbles "feeders" assez régulièrement. Lui le fait tous les deux éléments de voie et c'est ce qui est en général recommandé. Moi, j'en ai carrément soudé à chaque élément.

Pour ce qui est des joints de dilatation: je dois avouer que sur mon réseau en cours de (très lente) construction ( http://us.leforum.eu/t46-Z-Le-petit-reseau-sur-lequel-je-travaille.htm ) j'en ai fait l'impasse totale. Le réseau est dans une pièce au sein de laquelle le chauffage l'été et la climatisation l'hiver fonctionnent très bien, si vous voyez ce que je veux dire. siffle

Je n'ai pas le moindre souci de gondolage ou de rétraction.

Maintenant sur mon futur réseau Z de fort développement horizontal (réseau de type point à point, 23 mètres de voie d'un terminus à l'autre) je ne ferai pas l'impasse.

Dernier point: avant de recommander le code 40, certainement beaucoup plus plaisant visuellement que le code 55, je voudrais être certain que le matos de tous les fabricants envisagés soit compatible: j'ai entendu dire que les boudins de roue de chez Marklin seraient plus épais que ceux de chez Micro-Trains ou AZL, par exemple. Donc avant d'envisager de construire un réseau en code 40, poser 30 cm de ce type de voie sur un morceau de bois et essayer le matériel roulant dessus. Wink

Domi
Revenir en haut
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 538
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Sam 29 Sep 2012 - 14:50    Sujet du message: [Z] - Montage réseau en FastTrack Répondre en citant

domi a écrit:

Dernier point: avant de recommander le code 40, certainement beaucoup plus plaisant visuellement que le code 55, je voudrais être certain que le matos de tous les fabricants envisagés soit compatible: j'ai entendu dire que les boudins de roue de chez Marklin seraient plus épais que ceux de chez Micro-Trains ou AZL, par exemple. Donc avant d'envisager de construire un réseau en code 40, poser 30 cm de ce type de voie sur un morceau de bois et essayer le matériel roulant dessus. Wink
Domi


Bâh Exclamation quand on sait que le code 40 est pratiquable par des locos et rolling stock en N avec des roues low profile , je suppute que en Z il n'y pas de problème Wink
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
domi
Invité

Hors ligne




MessagePosté le: Sam 29 Sep 2012 - 14:59    Sujet du message: [Z] - Montage réseau en FastTrack Répondre en citant

N'ayant jamais vu de matos N de près, je n'ai pas d'élément de comparaison. Wink

Domi
Revenir en haut
JBM
Mountain
Mountain

Hors ligne

Inscrit le: 03 Nov 2011
Messages: 1 189
Prénom: Jean-Baptiste
Echelle(s) pratiquée(s): Z, T

MessagePosté le: Lun 1 Oct 2012 - 07:56    Sujet du message: [Z] - Montage réseau en FastTrack Répondre en citant

Cat182 a écrit:
Je regarde ces éléments Fasttracks et ce qui m'intéresse c'est de savoir ce que tu as pris comme éléments. J'ai du mal à déterminer ce qu'il faut absolument prendre parmi tout ce que propose le site.

Je me dis qu'au delà du strict Z je pourrais aussi faire du N à voie étroite.....


Salut,

j'ai commandé un kit pour aiguillage (AK-Z-T-5-ME40), plus 3 "fixtures", une pour ligne droite en mainline (AF-Z-A-ME40-M), une pour courbe en 9", 10" et 11" en mainline (AF-Z-ME40-9-10-11-M), la dernière en 11", 12" et 14" toujours en mainline (AF-Z-ME40-11-12-14-M).

Ensuite, j'ai aussi pris un StockAid (SA-S), un frog helper pour être sur de bien construire les aiguilles (FH-ME40-M) ainsi qu'un kit d'outils de départ (EK-0040).

Enfin, afin de faire de belles courbes, j'ai pris un Rail Roller (TL-0004)

JB Wink
_________________
Jean-Baptiste MERILLOT
http://www.ztrain.eu
http://www.ztrain2.eu
http://www.z-trains-us.fr
http://www.photo-et-cetera.fr

:reefers1: :reefers1:
Revenir en haut
Visiter le site web du posteur
domi
Invité

Hors ligne




MessagePosté le: Lun 1 Oct 2012 - 09:51    Sujet du message: [Z] - Montage réseau en FastTrack Répondre en citant

Tiens nous au jus de ta progression. Okay

Domi
Revenir en haut
JBM
Mountain
Mountain

Hors ligne

Inscrit le: 03 Nov 2011
Messages: 1 189
Prénom: Jean-Baptiste
Echelle(s) pratiquée(s): Z, T

MessagePosté le: Lun 1 Oct 2012 - 10:35    Sujet du message: [Z] - Montage réseau en FastTrack Répondre en citant

ça manquera pas, i ne reste plus qu'à trouver un fer à souder de précision et des binos Shocked
_________________
Jean-Baptiste MERILLOT
http://www.ztrain.eu
http://www.ztrain2.eu
http://www.z-trains-us.fr
http://www.photo-et-cetera.fr

:reefers1: :reefers1:
Revenir en haut
Visiter le site web du posteur
JBM
Mountain
Mountain

Hors ligne

Inscrit le: 03 Nov 2011
Messages: 1 189
Prénom: Jean-Baptiste
Echelle(s) pratiquée(s): Z, T

MessagePosté le: Lun 1 Oct 2012 - 11:12    Sujet du message: [Z] - Montage réseau en FastTrack Répondre en citant

Et pour les joints, quelle dimension ? est-ce que juste une coupure propre à la dremel suffit ? ou il faut plus ?
_________________
Jean-Baptiste MERILLOT
http://www.ztrain.eu
http://www.ztrain2.eu
http://www.z-trains-us.fr
http://www.photo-et-cetera.fr

:reefers1: :reefers1:
Revenir en haut
Visiter le site web du posteur
JBM
Mountain
Mountain

Hors ligne

Inscrit le: 03 Nov 2011
Messages: 1 189
Prénom: Jean-Baptiste
Echelle(s) pratiquée(s): Z, T

MessagePosté le: Lun 1 Oct 2012 - 11:27    Sujet du message: [Z] - Montage réseau en FastTrack Répondre en citant

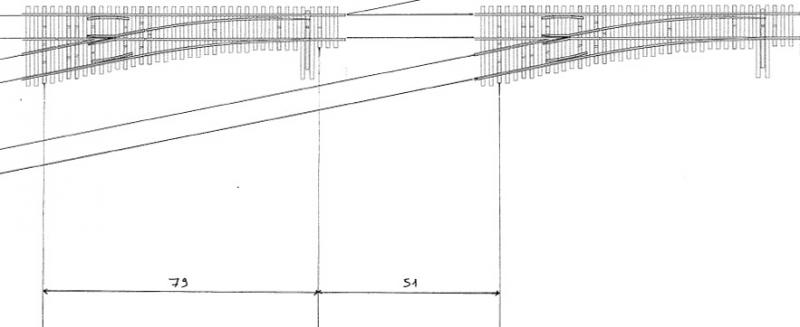

Après un petit montage et calcul à l'échelle, il sort qu'un "morceau" de rail de 51mm doit se situer entre les entraxes des ties extrêmes de chaque aiguillage, soit environ 49 à 50mm entre les ties.

Tout ça pour respecter 25mm d'écart entre les voies. Mais je trouve du coup que 25mm sont bien large pour un yard. Je comprends pour des courbes parallèles, mais là, est ce que 20mm ne suffirait pas...


_________________
Jean-Baptiste MERILLOT
http://www.ztrain.eu
http://www.ztrain2.eu
http://www.z-trains-us.fr
http://www.photo-et-cetera.fr

:reefers1: :reefers1:
Revenir en haut
Visiter le site web du posteur
domi
Invité

Hors ligne




MessagePosté le: Mar 2 Oct 2012 - 18:54    Sujet du message: [Z] - Montage réseau en FastTrack Répondre en citant

Je n'ai pas réponse à ta question. Si tu veux être au plus proche de la réalité (en excluant les courbes, nous sommes d'accord), je pense que le mieux est que tu visualises un yard sur Google Earth et que tu fasses une mesure avec l'échelle jointe.... Rolling Eyes

Domi
