A quoi correspondent les numéros (#4, #6, #8....) sur les aiguillages ?


Poster un nouveau sujet   Répondre au sujet    Le Forum US Index du Forum -> Modélisme Ferroviaire -> HO, HOn30, HOn3, HOn20, HOn2, ... -> Construction (techniques, outils, matériaux, etc...)
Sujet précédent :: Sujet suivant
Auteur Message
Ellington
Consolidation
Consolidation

Hors ligne

Inscrit le: 14 Déc 2010
Messages: 353
Prénom: Buzz
Echelle(s) pratiquée(s): N

MessagePosté le: Mer 25 Avr 2012 - 09:58    Sujet du message: A quoi correspondent les numéros (#4, #6, #8....) sur les aiguillages ? Répondre en citant

PublicitéSupprimer les publicités ?
Excusez mes questions de novice, mais mon réseau actuel est construit avec de la voie européenne, et je découvre les plaisirs des codes et unités US...
Revenir en haut
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 538
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Mer 25 Avr 2012 - 11:10    Sujet du message: A quoi correspondent les numéros (#4, #6, #8....) sur les aiguillages ? Répondre en citant

Un début d'explication , plus le nombre de l'aiguille (frog number) est élevé , plus l'angle entre la voie principale et la voie de déviation sera petit ( je n'ai certainement pas les bons mots Embarassed )


http://www.google.fr/imgres?imgurl=http://img28.imageshack.us/img28/7802/fr…


http://www.google.fr/imgres?imgurl=http://www.nmra.org/standards/sandrp/ima…
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
rickson34
Big Boy
Big Boy

Hors ligne

Inscrit le: 17 Mai 2009
Messages: 2 501
Prénom: Eric
Echelle(s) pratiquée(s): HO dcc

MessagePosté le: Mer 25 Avr 2012 - 13:03    Sujet du message: A quoi correspondent les numéros (#4, #6, #8....) sur les aiguillages ? Répondre en citant

http://bellsandwhistles.us/modelrailroading/Clinic08_handout.pdf

explications en anglais Embarassed
_________________
« FESTINA LENTE »
Revenir en haut
BURLINGTON
Mountain
Mountain

Hors ligne

Inscrit le: 24 Mai 2007
Messages: 1 862
Prénom: Alain
Echelle(s) pratiquée(s): H0

MessagePosté le: Mar 1 Mai 2012 - 10:38    Sujet du message: A quoi correspondent les numéros (#4, #6, #8....) sur les aiguillages ? Répondre en citant

Le n° correspond à l'inverse de la tangente de l'angle du cœur. Un #6 donne 1/6=0.167 Arctang0.167=9.462° (degré décimaux) soit 9°30'
_________________
Alain Bougnat-Connection's addict
Revenir en haut
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 538
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Mar 1 Mai 2012 - 10:49    Sujet du message: A quoi correspondent les numéros (#4, #6, #8....) sur les aiguillages ? Répondre en citant

BURLINGTON a écrit:
Le n° correspond à l'inverse de la tangente de l'angle du cœur. Un #6 donne 1/6=0.167 Arctang0.167=9.462° (degré décimaux) soit 9°30'


Résumé comme cela c'est super clair Okay
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
Ellington
Consolidation
Consolidation

Hors ligne

Inscrit le: 14 Déc 2010
Messages: 353
Prénom: Buzz
Echelle(s) pratiquée(s): N

MessagePosté le: Mar 1 Mai 2012 - 13:07    Sujet du message: A quoi correspondent les numéros (#4, #6, #8....) sur les aiguillages ? Répondre en citant

OK, merci.
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 39 194
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Mar 1 Mai 2012 - 13:23    Sujet du message: A quoi correspondent les numéros (#4, #6, #8....) sur les aiguillages ? Répondre en citant

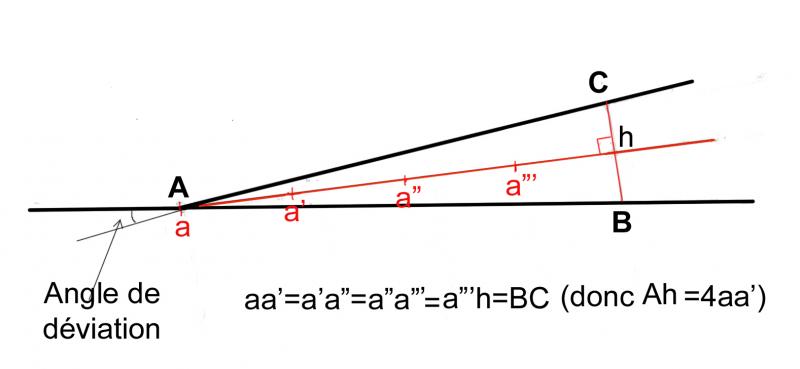

Pour vous faire une idée visuelle de ce à quoi correspondent les numéros des aiguillages :

............


Soit l'angle de déviation BÂC. Sur sa médiatrice, reportons une quelconque longueur aa'.
Le numéro de l'aiguillage correspondra au nombre de fois où cette longueur sera reportée jusqu'au point h pour
que la base BC du triangle isocèle ABC soit égale à aa'.
Ci dessus, BC = 4aa', donc nous avons un aiguillage n°4.
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
paponmimo
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Mar 2008
Messages: 8 899
Echelle(s) pratiquée(s): ho

MessagePosté le: Mar 1 Mai 2012 - 13:42    Sujet du message: A quoi correspondent les numéros (#4, #6, #8....) sur les aiguillages ? Répondre en citant

BEN, dis donc, tu m'en diras tant....................
_________________
"LA GRAVITE EST LE BONHEUR DES IMBECILES" MONTESQUIEU
Revenir en haut
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 538
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Mar 1 Mai 2012 - 15:06    Sujet du message: A quoi correspondent les numéros (#4, #6, #8....) sur les aiguillages ? Répondre en citant

paponmimo a écrit:
BEN, dis donc, tu m'en diras tant....................


Voui mais c'est encore plus clair qu'avant Tire la langue Okay
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 39 194
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Mar 1 Mai 2012 - 15:13    Sujet du message: A quoi correspondent les numéros (#4, #6, #8....) sur les aiguillages ? Répondre en citant

Kotcha : le mec qui castigat ridendo mores(*) et qui, ce faisant, illumine les esprits.....

(*) Il castre les morts derrière le rideau...
