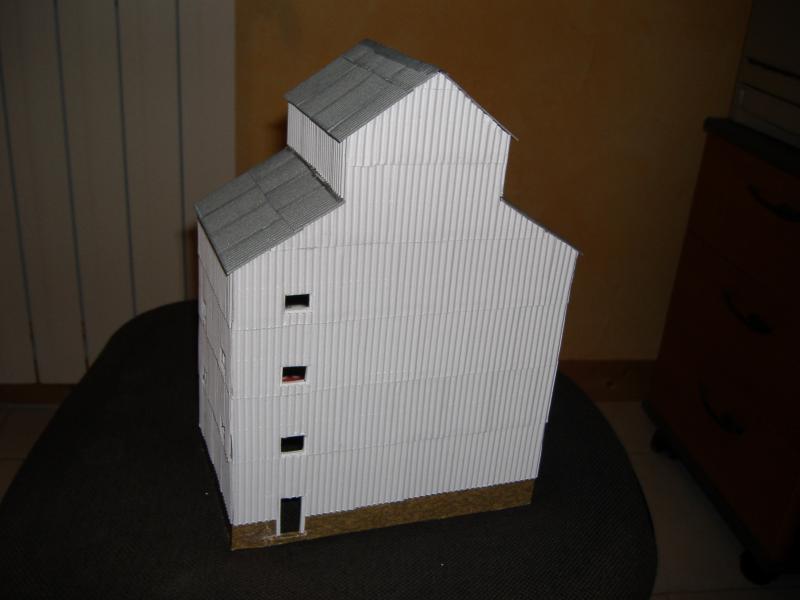

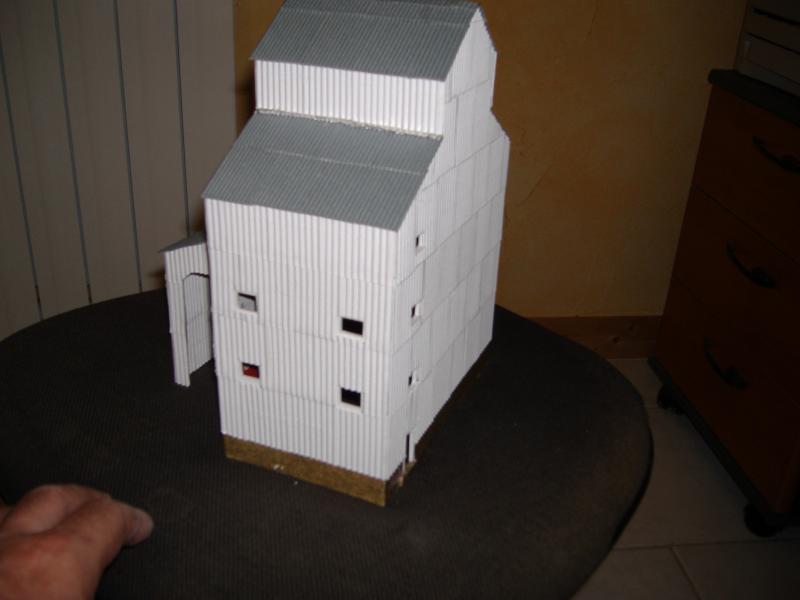

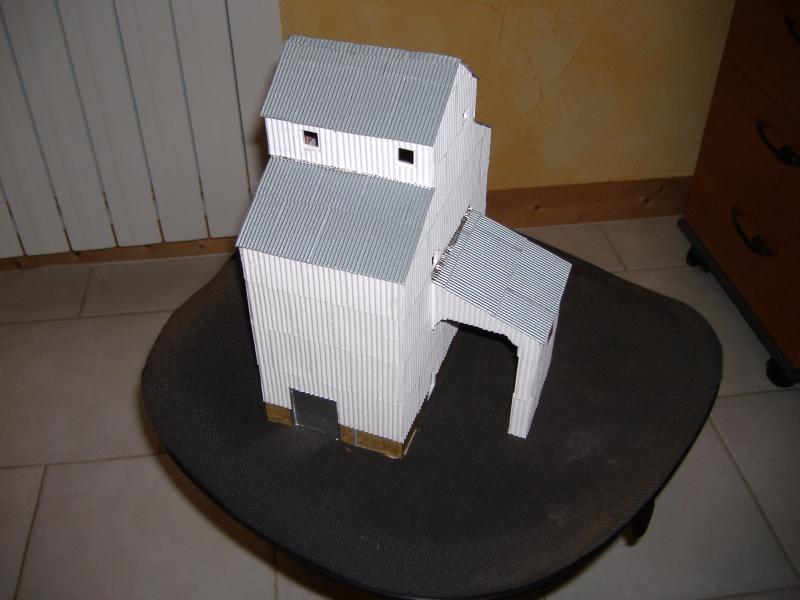

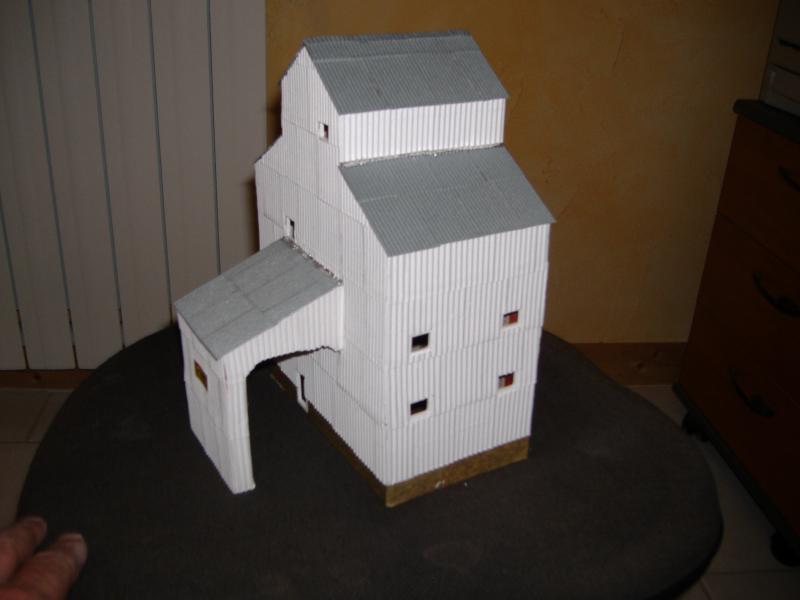

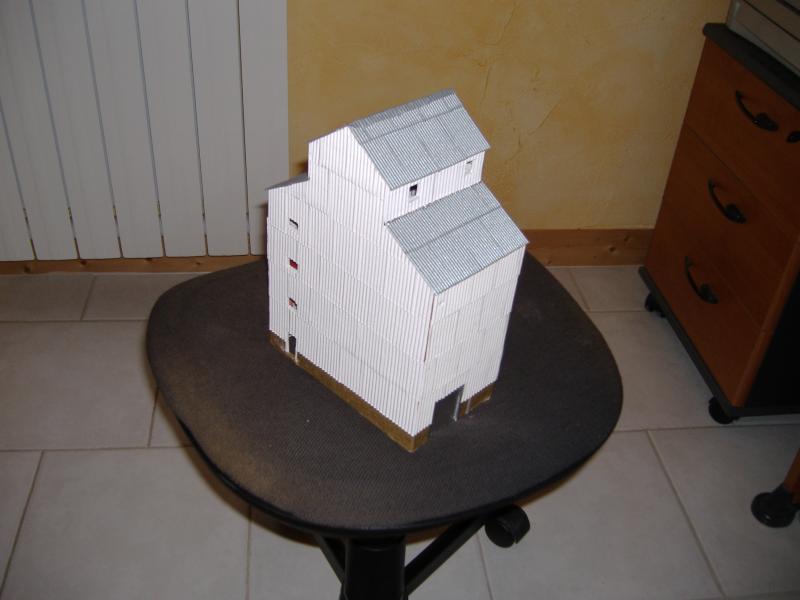

Et voici mon "Grain Elevator"

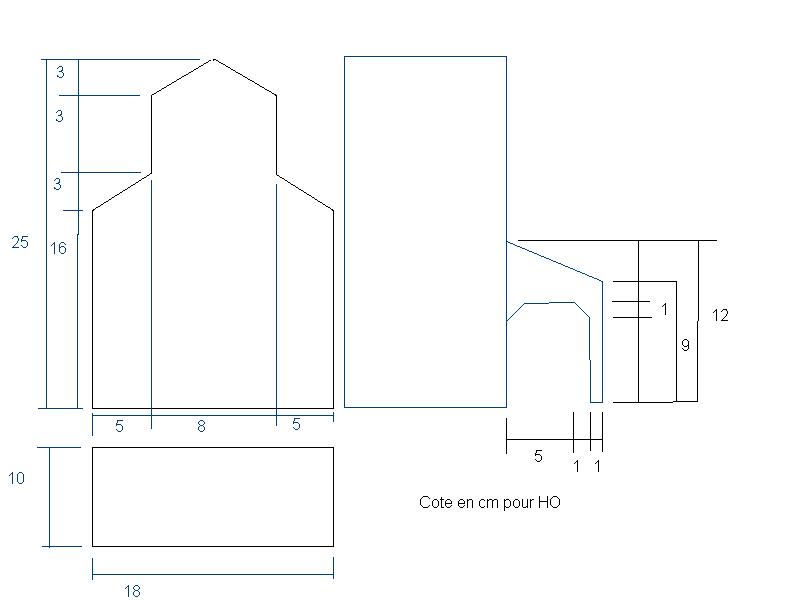

Plan :
_____

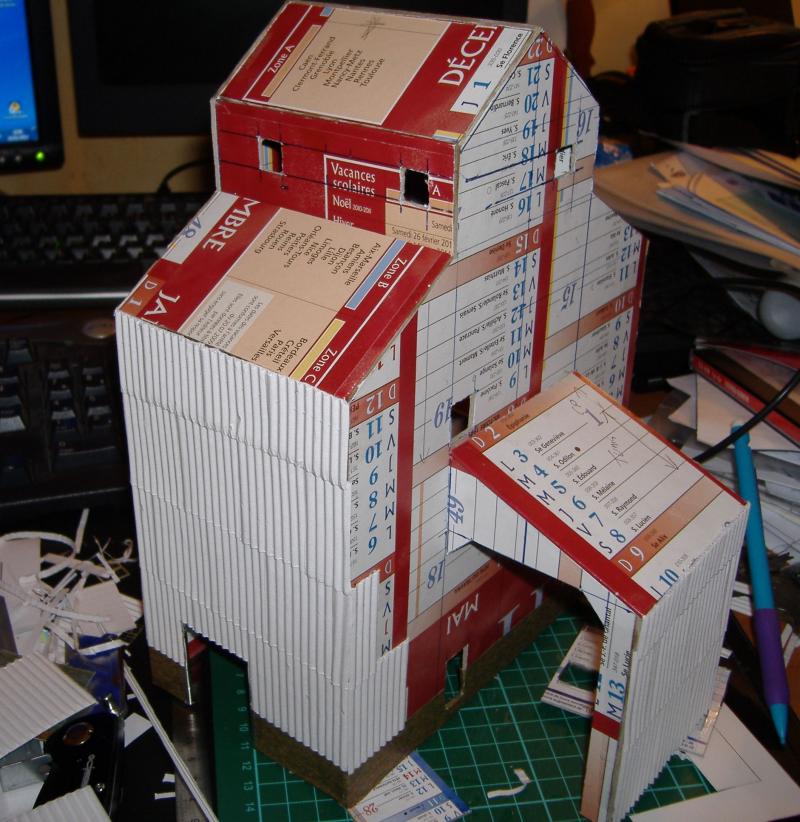

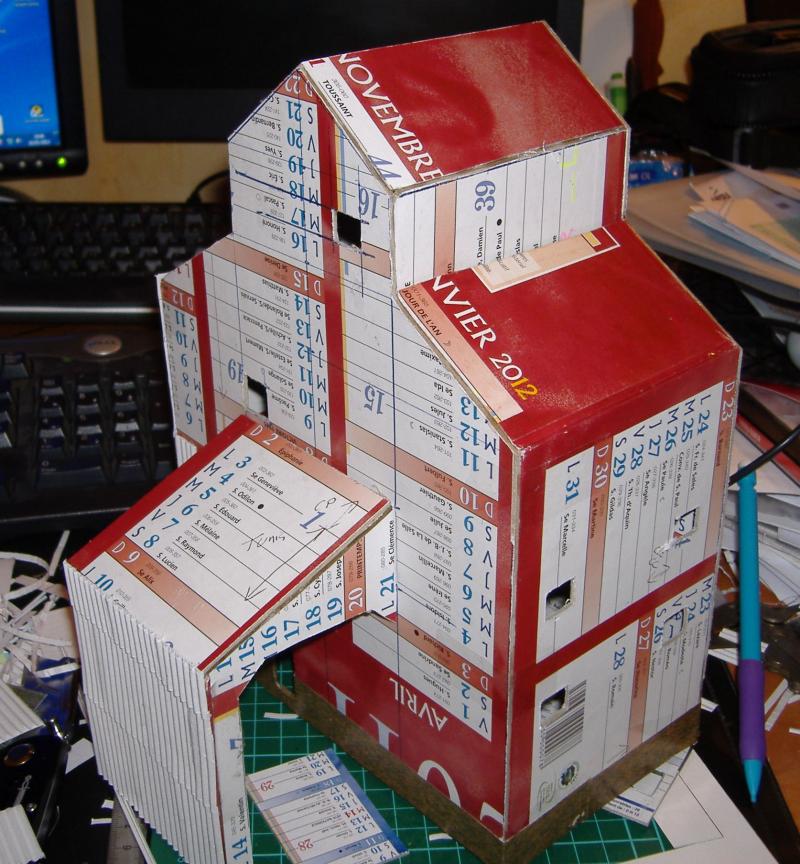

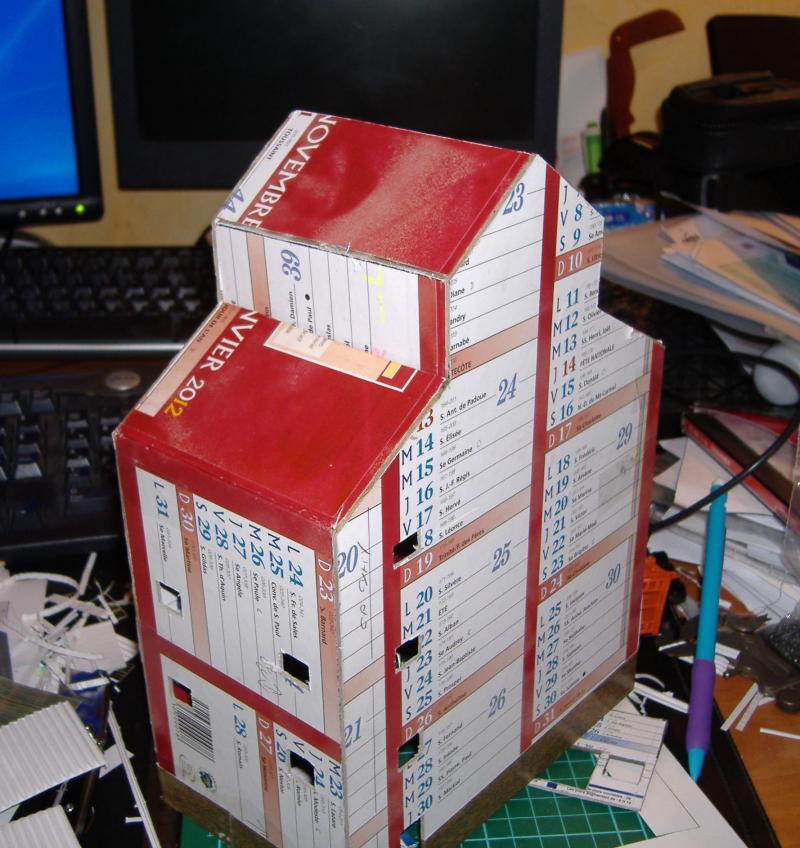

Structure :
___________

En carton fort (récupération d'un calendrier)







Bas des murs :
______________

Papier imprimée représentant des briques (voir http://us.leforum.eu/t7643-Murs-en-briques-imprimees.htm ).

On peut aussi faire ceci : http://us.leforum.eu/t7687-Mur-de-Brique.htm

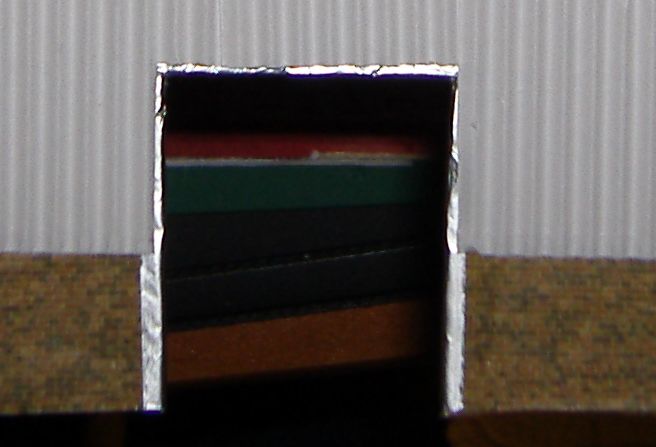

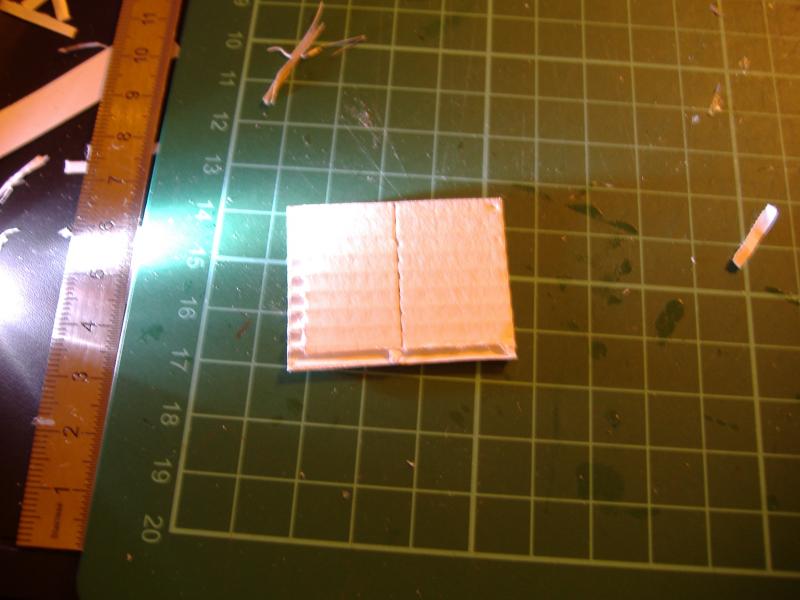

Montant et porte du garage :
____________________________

Feuille d'aluminium plié en deux puis collé pour le montant



Feuille d'aluminium mis en forme entre 2 plaques ondulées et collé sur un carton fort

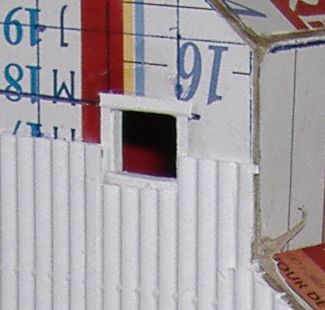

encadrement porte et fenêtre :
______________________________

Simple feuille de Canson 180gr de 4mm plié en deux

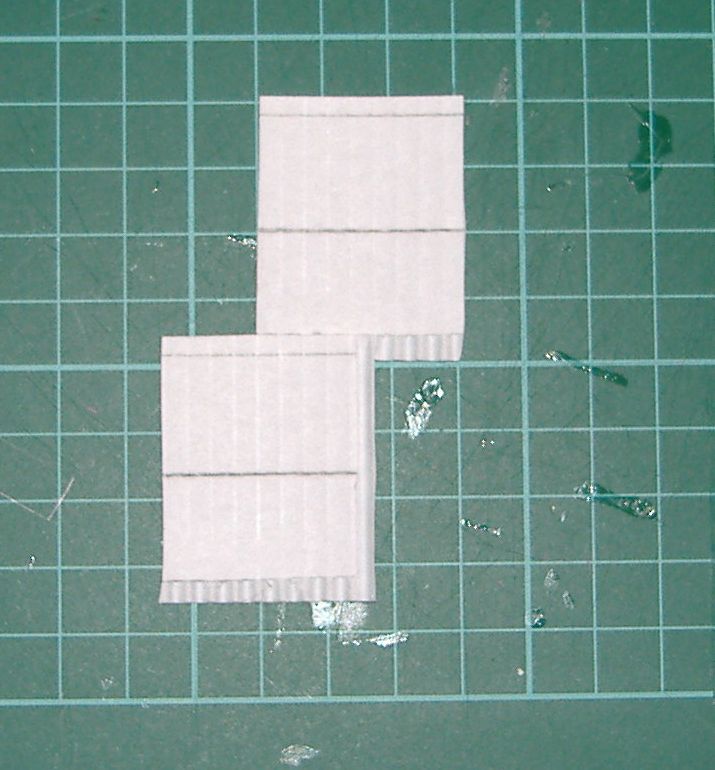

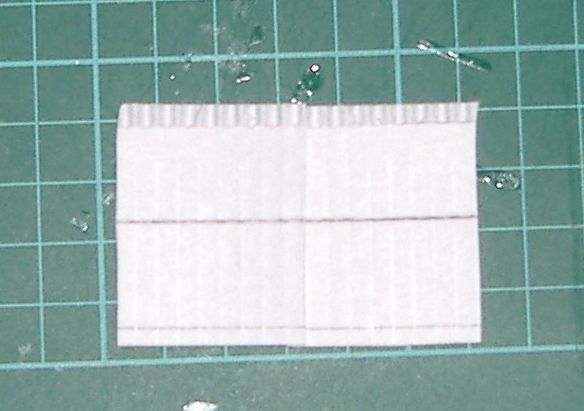

Bardage ondulé:
_______________
Rectangle de 4cm X 3cm (environ) en papier fantaisie ondulé, recouvrant sur 5mm les briques,
ainsi que les montants des fenêtres et des portes.

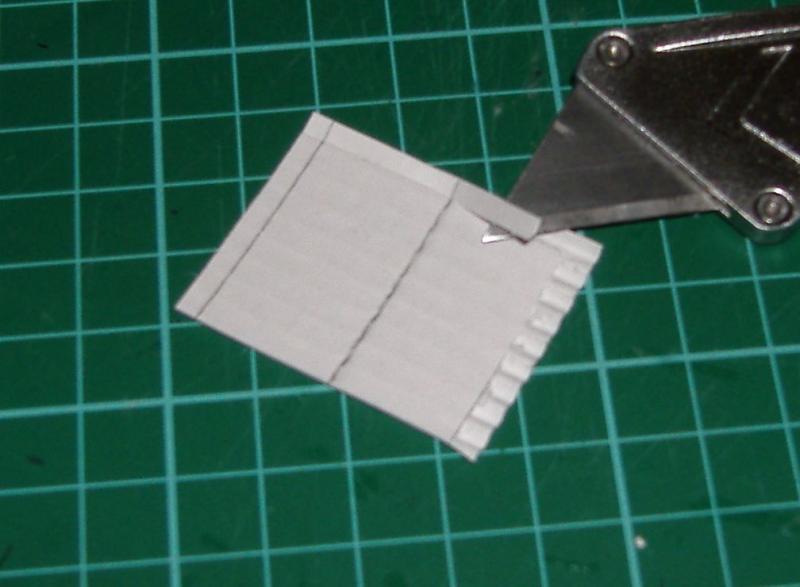

Sur le verso découpe légère sur 3mm vers le bas et retrait de la bande.
Idem sur un des côtés, évider sur une ondulation.




Ces 2 opérations permettent le chevauchements des plaques.





Au milieu faire un trait appuyé pour simuler sur le verso les rivets de fixation.

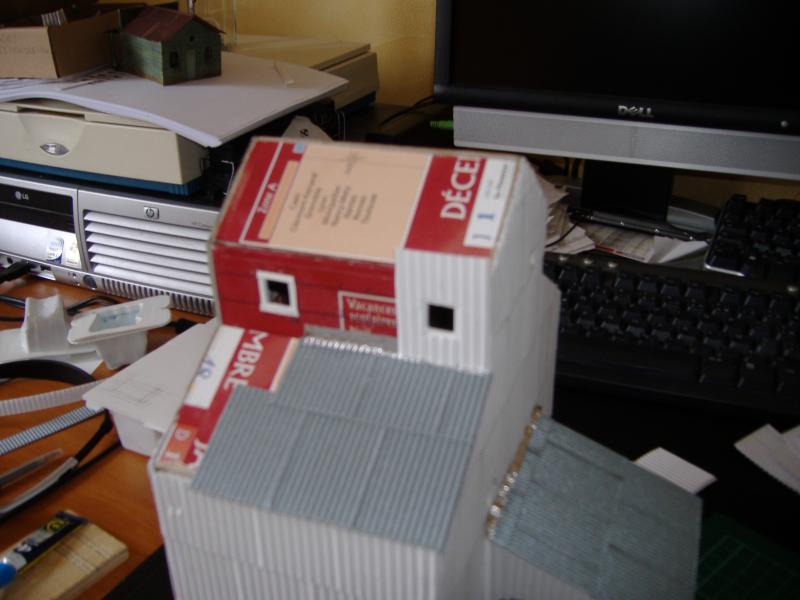

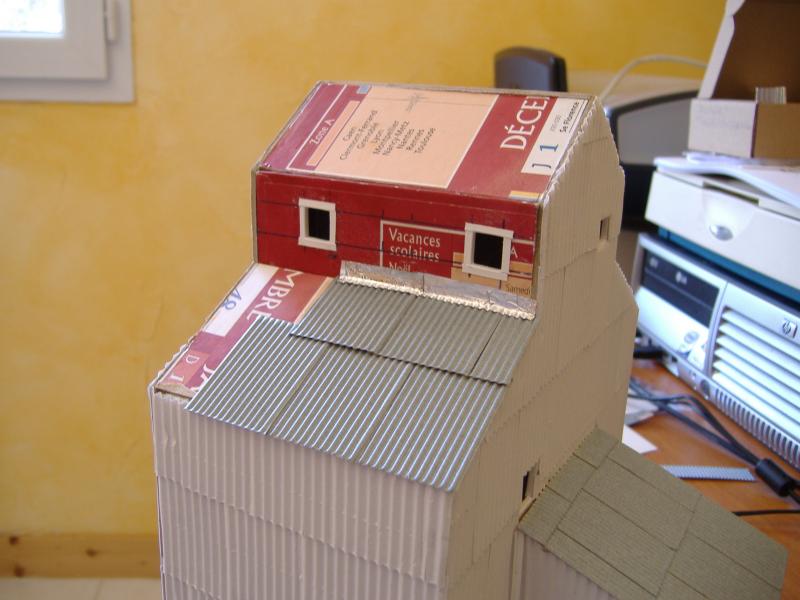

Toiture :
_________

Carton ondulé de couleur argent, même principe qu'au dessus

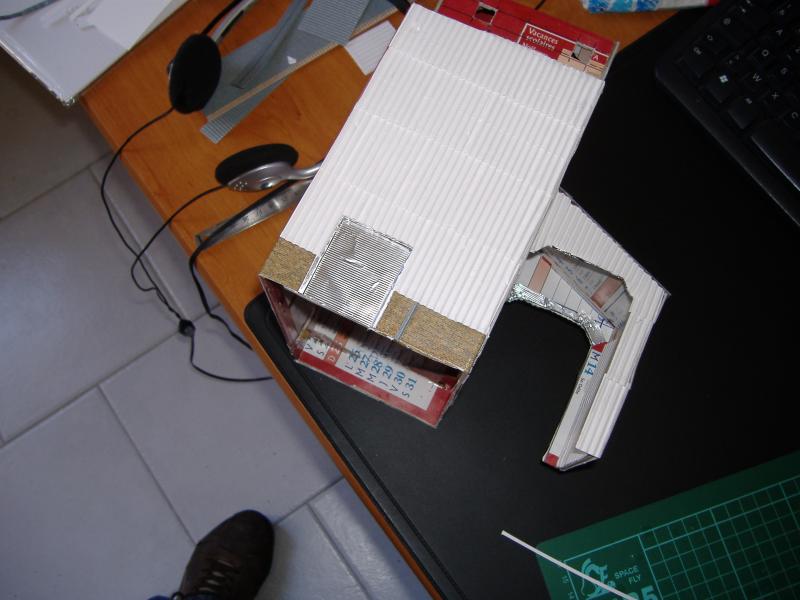

Etanchéité : une feuille d'aluminium collé, puis par dessus le bardage


Le fâite du toit est réalisé en carton ondulé dont j'ai retiré la partie plate du dessous

Finale :
________

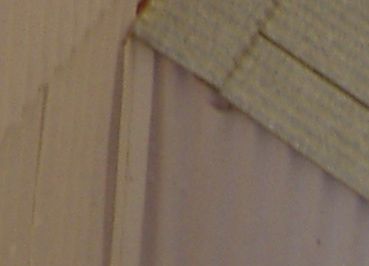

Manque les cornières d'angles qui seront faites en Canson de 180gr de 6mm plié en deux,
ainsi que les vitres (cela dépendra si je fais l'éclairage intérieur ou non) et quelques tuyaux.

_________________
« FESTINA LENTE »


Dernière édition par rickson34 le Dim 8 Avr 2012 - 20:02; édité 1 fois
Revenir en haut
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 12 361
Prénom: Eric
Echelle(s) pratiquée(s): 0 , HO , N , Z , T

MessagePosté le: Ven 6 Avr 2012 - 09:53    Sujet du message: [BATIMENTS] Grain Elevator Répondre en citant

Superbe Eric Avec rien on peut faire de belles choses Exclamation
Et puis quand c'est bien éxpliqué ... Okay
_________________
East coast forever
---------------------------------
On dit que le temps change les choses, mais en fait le temps ne fait que passer et nous devons changer les choses nous-mêmes.
Andy Warhol
----------------------------------
https://www.architrainetdeco.com/
Revenir en haut
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 14 782
Prénom: Xavier
Echelle(s) pratiquée(s): HO - HOn30

MessagePosté le: Ven 6 Avr 2012 - 10:01    Sujet du message: [BATIMENTS] Grain Elevator Répondre en citant

Super tuto !!

Belle réalisation. Manque plus que la patine ! Okay
_________________


Sous Linux Ubuntu

http://blogxave06.eklablog.com/accueil-c30197456
Revenir en haut
jean-pierre
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 27 417
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Ven 6 Avr 2012 - 11:18    Sujet du message: [BATIMENTS] Grain Elevator Répondre en citant

eric-small central a écrit:
Superbe Eric Avec rien on peut faire de belles choses Exclamation
Et puis quand c'est bien éxpliqué ... Okay


plus 1 !  Très bien Eric  .
_________________
Revenir en haut
Visiter le site web du posteur
gros minou 30
Big Boy
Big Boy

Hors ligne

Inscrit le: 16 Mar 2011
Messages: 2 619
Prénom: René
Echelle(s) pratiquée(s): H0n42

MessagePosté le: Ven 6 Avr 2012 - 11:22    Sujet du message: [BATIMENTS] Grain Elevator Répondre en citant

Pas mal du tout cette réalisation.
_________________
René
Les amis sont des compagnons de voyage qui nous aident à avancer sur le chemin d'une vie plus heureuse. Pythagore
Revenir en haut
Publicité






MessagePosté le: Ven 6 Avr 2012 - 11:22    Sujet du message: Publicité

Revenir en haut
transcontinental2
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Sep 2011
Messages: 3 160
Prénom: michel
Echelle(s) pratiquée(s): HO

MessagePosté le: Ven 6 Avr 2012 - 11:31    Sujet du message: [BATIMENTS] Grain Elevator Répondre en citant

Belle réussite !
_________________
Modelrailroaders are fun...
Revenir en haut
paponmimo
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Mar 2008
Messages: 8 899
Echelle(s) pratiquée(s): ho

MessagePosté le: Ven 6 Avr 2012 - 11:39    Sujet du message: [BATIMENTS] Grain Elevator Répondre en citant

BRAVO, SUPER...........! 1er PRIX de MIMO toutes catégories................Magnifique...........!
_________________
"LA GRAVITE EST LE BONHEUR DES IMBECILES" MONTESQUIEU
Revenir en haut
pica
Mountain
Mountain

Hors ligne

Inscrit le: 30 Déc 2008
Messages: 1 785
Prénom: pascal
Echelle(s) pratiquée(s): n

MessagePosté le: Ven 6 Avr 2012 - 12:07    Sujet du message: [BATIMENTS] Grain Elevator Répondre en citant

eric-small central a écrit:
Superbe Eric Avec rien on peut faire de belles choses Exclamation
Et puis quand c'est bien éxpliqué ... Okay


plus 1 !
_________________
Mieux vaut un qui sait, que dix qui cherchent...
Pour ma part, je sais ce que je ne sais pas!
Revenir en haut
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 27 229
Prénom: Jean-Marc
Echelle(s) pratiquée(s): O - HO

MessagePosté le: Ven 6 Avr 2012 - 19:26    Sujet du message: [BATIMENTS] Grain Elevator Répondre en citant

Super
_________________
Capillotractor 1er
Gavot Connection ... in Lavender we trust
Revenir en haut
MSN Skype
nanard
Big Boy
Big Boy

Hors ligne

Inscrit le: 12 Juin 2011
Messages: 5 148
Prénom: Bernard
Echelle(s) pratiquée(s): HO,On30

MessagePosté le: Ven 6 Avr 2012 - 20:45    Sujet du message: [BATIMENTS] Grain Elevator Répondre en citant

je suis content de voir une nouvelle application des calendriers, c'est un support formidable. Pourrais-tu nous communiquer les côtes de ton bâtiment qui parait respectable Okay Question Mr. Green Vraiment bravo pour cette réalisation;
nanard
Revenir en haut
Publicité






MessagePosté le: Ven 6 Avr 2012 - 20:45    Sujet du message: Publicité

Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 46 063
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Ven 6 Avr 2012 - 21:52    Sujet du message: [BATIMENTS] Grain Elevator Répondre en citant

Brillant ! Idea Okay
_________________
Il peut arriver que l'homme ait le cafard, mais jamais le cafard n'a homme...
Revenir en haut
gros minou 30
Big Boy
Big Boy

Hors ligne

Inscrit le: 16 Mar 2011
Messages: 2 619
Prénom: René
Echelle(s) pratiquée(s): H0n42

MessagePosté le: Sam 7 Avr 2012 - 10:37    Sujet du message: [BATIMENTS] Grain Elevator Répondre en citant

Une fois peint et patiné il n'y aura pas de différence, voir même ce sera plus réaliste qu'un kit du commerce.Encore bravo.
_________________
René
Les amis sont des compagnons de voyage qui nous aident à avancer sur le chemin d'une vie plus heureuse. Pythagore
Revenir en haut
rickson34
Big Boy
Big Boy

Hors ligne

Inscrit le: 17 Mai 2009
Messages: 2 794
Prénom: Eric
Echelle(s) pratiquée(s): HO dcc

MessagePosté le: Dim 8 Avr 2012 - 20:03    Sujet du message: [BATIMENTS] Grain Elevator Répondre en citant

nanard a écrit:
je suis content de voir une nouvelle application des calendriers, c'est un support formidable. Pourrais-tu nous communiquer les côtes de ton bâtiment qui parait respectable Okay Question Mr. Green Vraiment bravo pour cette réalisation;
nanard


Ajout d'un croquis fait Embarassed
_________________
« FESTINA LENTE »
Revenir en haut
djodje
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Avr 2009
Messages: 11 992
Prénom: Georges
Echelle(s) pratiquée(s): 0N30

MessagePosté le: Mer 11 Avr 2012 - 14:36    Sujet du message: [BATIMENTS] Grain Elevator Répondre en citant

Merci Eric Okay
_________________
C'est parce que la vitesse de la lumière est supérieure à celle du son que certains ont l'air brillant avant d'avoir l'air c...
Revenir en haut
hebus
Big Boy
Big Boy

Hors ligne

Inscrit le: 10 Nov 2007
Messages: 4 542
Prénom: Lionel ou Yo
Echelle(s) pratiquée(s): 0-0n30

MessagePosté le: Jeu 12 Avr 2012 - 10:26    Sujet du message: [BATIMENTS] Grain Elevator Répondre en citant

Vraiment du très beau travail Eric....
_________________
Yo, chairman of the Florence Yard.





Ce que nous avons fait, c'est plus qu'on ne pouvait demander à des hommes, et nous l'avons fait !

Maurice GENEVOIX.
Revenir en haut
