Du pain et du train, construction d'un locotracteur pour un Davenport.
Aller à la page: 1, 2, 3  >

Poster un nouveau sujet   Répondre au sujet    Le Forum US Index du Forum -> Modélisme Ferroviaire -> O, On30, On20, ...
Sujet précédent :: Sujet suivant
Auteur Message
rocamadour
Consolidation
Consolidation

Hors ligne

Inscrit le: 15 Fév 2009
Messages: 286
Prénom: alain
Echelle(s) pratiquée(s): On30, N, Gn15

MessagePosté le: Ven 19 Aoû 2011 - 16:51    Sujet du message: Du pain et du train, construction d'un locotracteur pour un Davenport. Répondre en citant

PublicitéSupprimer les publicités ?

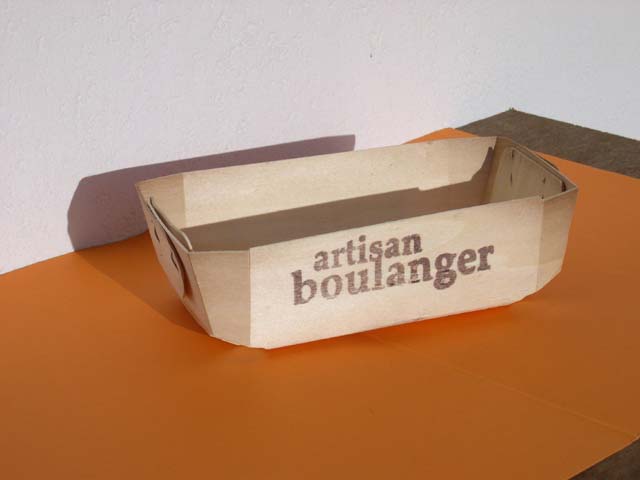

Depuis quelques temps, les boulangers traditionnels cuisent leurs pains dans des barquettes en bois.
C'est un ami du club qui a fait cette découverte ( merci Christophe).

Elles sont fabriquées en peuplier de 1 mm d'épaississeur.
L'idée m'est venue de m'en servir pour une construction scratch.

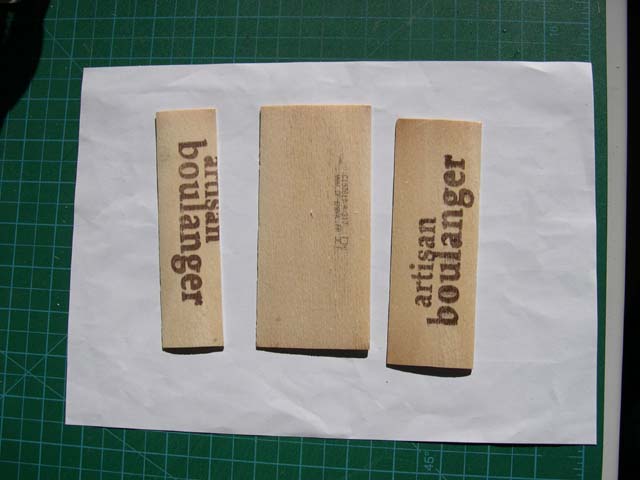

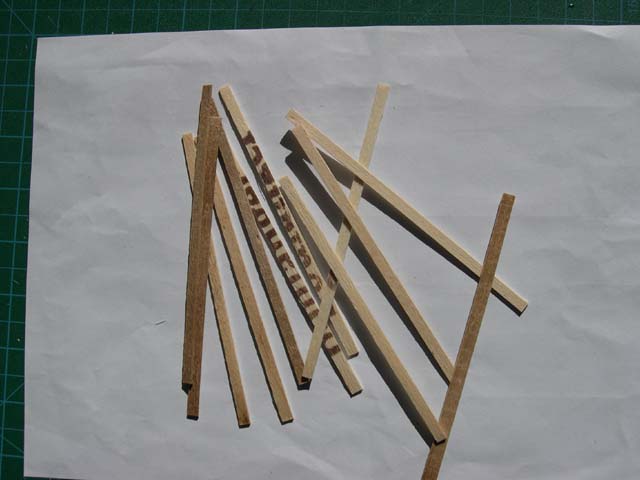

Je récupère les parties planes.

Elles sont découpées en bandes de 2,3 et 5 mm.

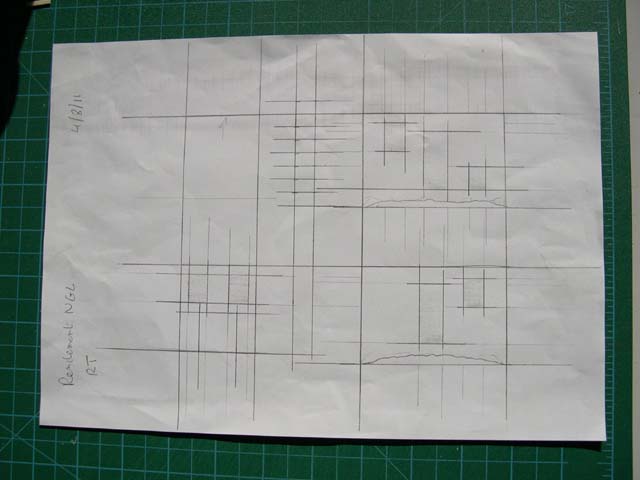

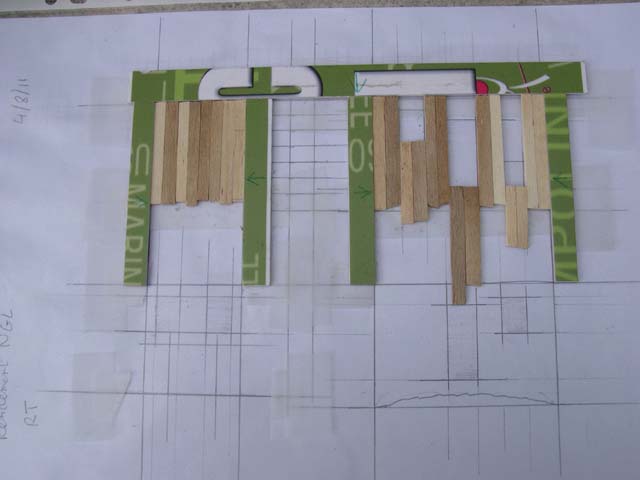

Le plan est tracé sur une feuille de papier quadrillé en créant des lignes de fuite sur les extérieurs.
De haut en bas et de gauche à droite, l'arrière, l'échelle, le côté gauche, l'avant, le côté droit.
La feuille est glissée dans une pochette en plastique, la colle à bois ne prend pas dessus.
Du scotch, côté collant vers le haut est disposé sur le plastique.
Des règles en Forex délimitent le contour de chaque pièce.

Le bois est découpé et collé à la colle à bois, il reste en place grâce au scotch.
Pour les ouvertures, je colle des morceaux de bois beaucoup plus long qui seront ajustés plus tard.
Cela évite des tout petits morceaux qui sont impossibles à coller bien droits.

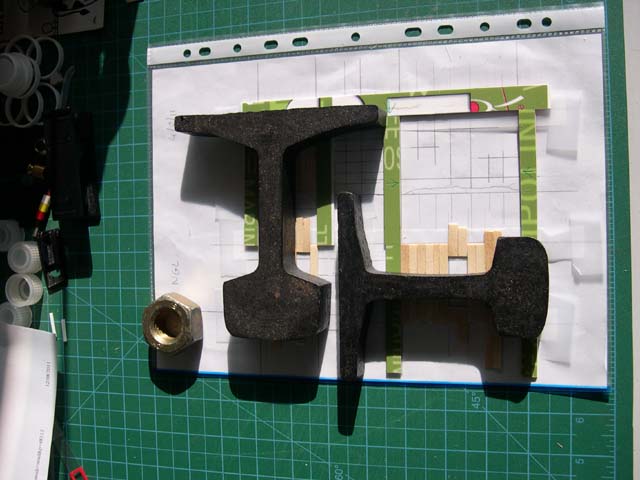

Pour la prise de la colle, je place des poids pour bien sécher à plat.
Voilà, c'est tout pour aujourd'hui.
Alain
_________________
la vérité est ailleurs
Revenir en haut
jblb_72
Mountain
Mountain

Hors ligne

Inscrit le: 11 Sep 2007
Messages: 1 020
Prénom: jerome
Echelle(s) pratiquée(s): HO, peu etre On30

MessagePosté le: Ven 19 Aoû 2011 - 17:34    Sujet du message: Du pain et du train, construction d'un locotracteur pour un Davenport. Répondre en citant

Du fromage, du pain, tu vas trouver quoi dans le vin pour nous faire des trains ?
en tout cas vivement la suite !
_________________
@+
Jerome
Revenir en haut
MSN
djodje
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Avr 2009
Messages: 10 795
Prénom: Georges
Echelle(s) pratiquée(s): 0N30

MessagePosté le: Ven 19 Aoû 2011 - 18:05    Sujet du message: Du pain et du train, construction d'un locotracteur pour un Davenport. Répondre en citant

Sympa comme truc Okay
_________________
C'est parce que la vitesse de la lumière est supérieure à celle du son que certains ont l'air brillant avant d'avoir l'air c...
Revenir en haut
rocamadour
Consolidation
Consolidation

Hors ligne

Inscrit le: 15 Fév 2009
Messages: 286
Prénom: alain
Echelle(s) pratiquée(s): On30, N, Gn15

MessagePosté le: Dim 21 Aoû 2011 - 10:25    Sujet du message: Du pain et du train, construction d'un locotracteur pour un Davenport. Répondre en citant

Aujourd'hui, je vais vous parler de l'outillage pour cette construction.
Outre le matériel classique, règle, cutter, pince, colle à bois et "chopper",
j'utilise de l'outillage soit inhabituel soit que je fabrique en fonction des besoins spécifiques.

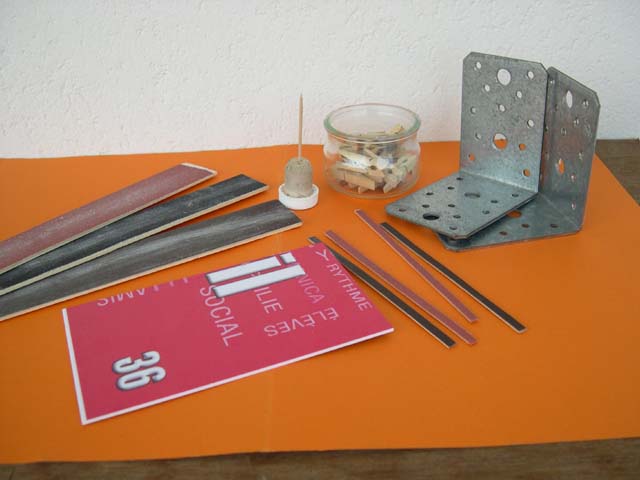

Sur cette photo, vous voyez des limes à la demande, du papier de verre collé au double face sur de la cagette de Rocamadour
les plus larges pour poncer les pièces bien à plat, les plus petites pour ajuster par exemple une fenêtre ou une porte.
Gros avantage de ces limes, elles sont très douces, n'attaquent pas les extérieurs du ponçage contrairement aux limes métalliques.
Le bouchon avec le cure dent permet de retrouver facilement celui-ci lors des collages à la colle à bois et d'éviter d'en mettre partout.
Les petites pinces à linge servent aux collages fins.
Les équerres de charpente elles sont destinées aux collages lourds.
Au premier plan un morceau de forex de récupération ( pour la base de la toiture).

Il manque quelques photos intermédiaires:

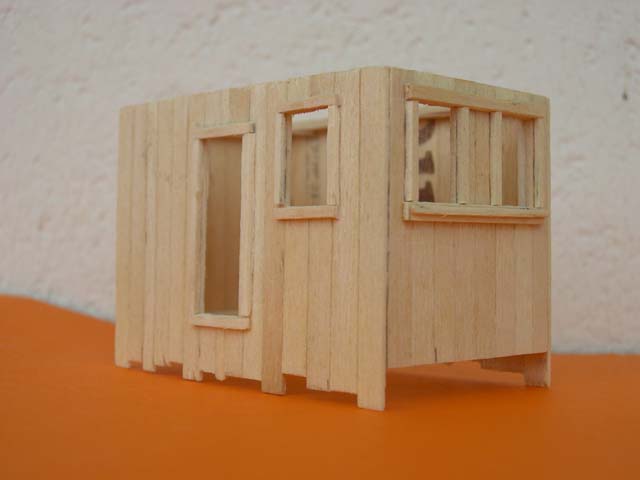

le collage de carrés de 2 X 2 ( en cagette de Rocamadour) sur le haut et le bas pour consolider les faces et les côtés,

et les entourages de portes et fenêtres en bande de 2 mm et moins pour les sur-épaisseurs.

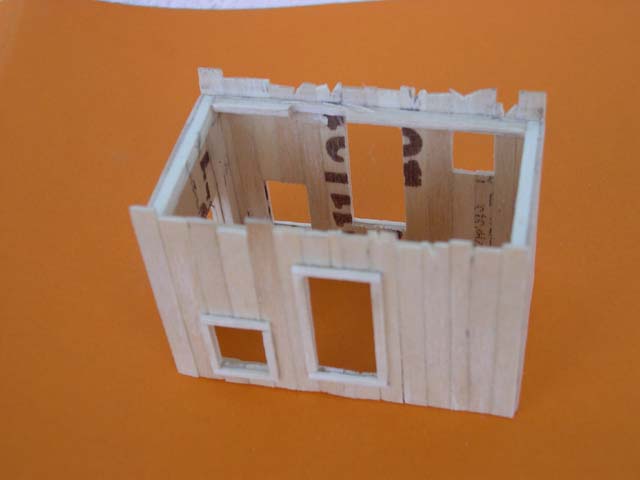

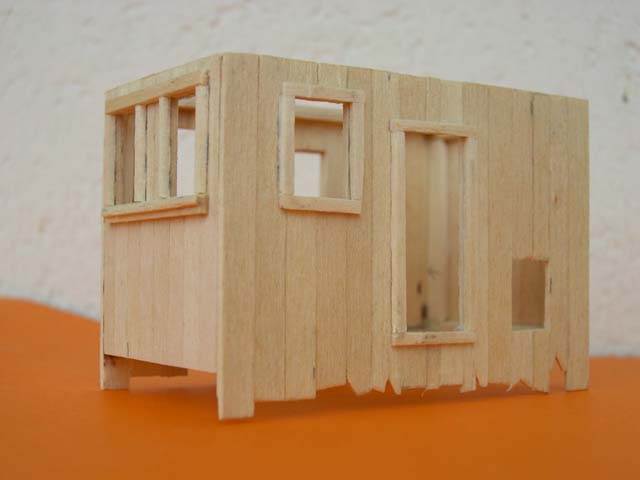

L'autre côté.

Le bas des côtés est légèrement "destroy" de manière voulue.
La caisse est conçue pour s'ajuster exactement sur le châssis du Davenport.
A suivre.
_________________
la vérité est ailleurs
Revenir en haut
djodje
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Avr 2009
Messages: 10 795
Prénom: Georges
Echelle(s) pratiquée(s): 0N30

MessagePosté le: Dim 21 Aoû 2011 - 10:34    Sujet du message: Du pain et du train, construction d'un locotracteur pour un Davenport. Répondre en citant

je suis Okay
_________________
C'est parce que la vitesse de la lumière est supérieure à celle du son que certains ont l'air brillant avant d'avoir l'air c...
Revenir en haut
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 21 185
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Dim 21 Aoû 2011 - 14:02    Sujet du message: Du pain et du train, construction d'un locotracteur pour un Davenport. Répondre en citant

Pareil !
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
eric-small central
Big Boy
Big Boy

En ligne

Inscrit le: 04 Mar 2011
Messages: 9 540
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Dim 21 Aoû 2011 - 14:06    Sujet du message: Du pain et du train, construction d'un locotracteur pour un Davenport. Répondre en citant

Itou Okay
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
jean-pierre
Big Boy
Big Boy

En ligne

Inscrit le: 08 Nov 2007
Messages: 16 951
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Dim 21 Aoû 2011 - 15:31    Sujet du message: Du pain et du train, construction d'un locotracteur pour un Davenport. Répondre en citant

Egalement Okay

________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
excalibur34
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Nov 2007
Messages: 13 876
Prénom: bruno
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 21 Aoû 2011 - 15:34    Sujet du message: Du pain et du train, construction d'un locotracteur pour un Davenport. Répondre en citant

pas mieux Okay Mr. Green
_________________
bonjour et bienvenue chez nous
je suis capable du meilleur comme du pire mais dans le pire je suis le meilleur!!!! (Coluche)

sous UBUNTU 16.04 64 bits
Revenir en haut
MSN Skype
rocamadour
Consolidation
Consolidation

Hors ligne

Inscrit le: 15 Fév 2009
Messages: 286
Prénom: alain
Echelle(s) pratiquée(s): On30, N, Gn15

MessagePosté le: Lun 22 Aoû 2011 - 16:31    Sujet du message: Du pain et du train, construction d'un locotracteur pour un Davenport. Répondre en citant

La suite,

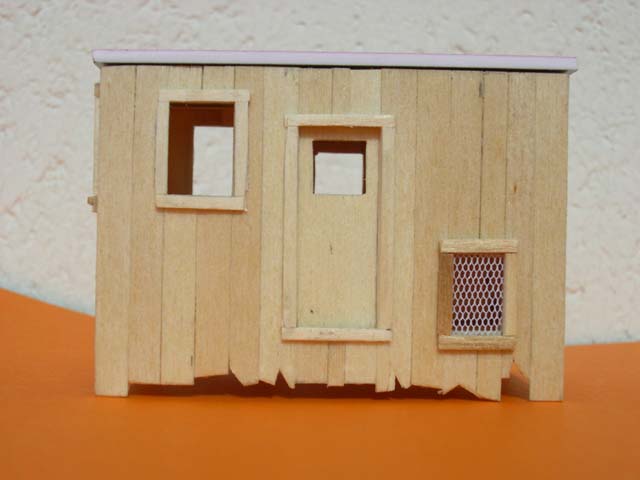

Les portes en place,découpées dans un morceau plus grand avec évidement de la fenêtre, le carré à droite est fait avec un bout de voile de rideau,
collé directement en place à la colle blanche puis recouvert du cadre en bois.

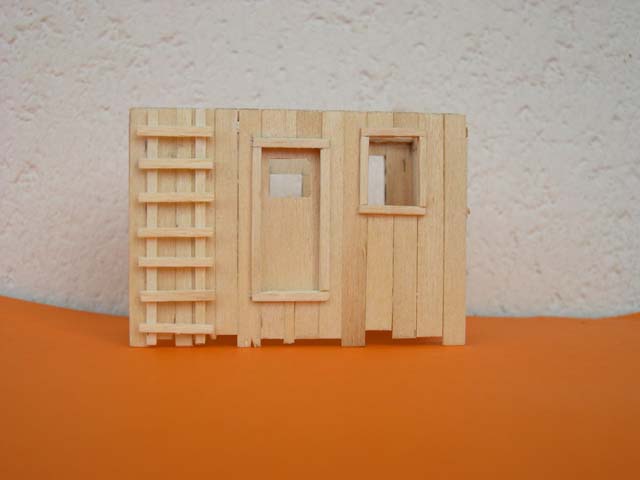

L'autre face avec son échelle en bois, qui tombe juste au dessus du marchepied du châssis moteur Davenport.

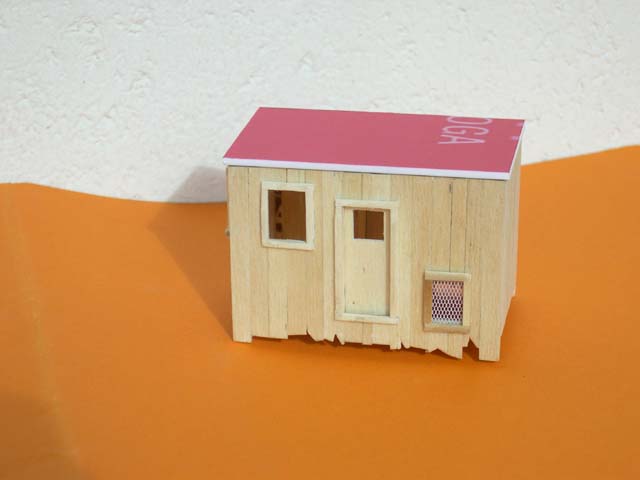

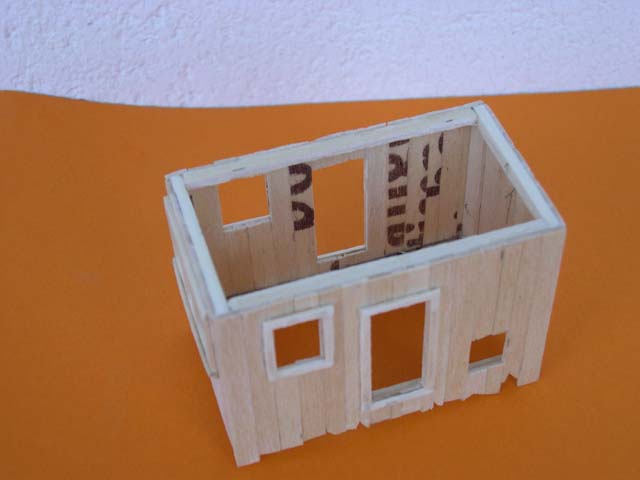

Préparation de l'assise de la toiture avec du Forex, un morceau ajusté à l'intérieur de la caisse,
un morceau plus grand qui dépasse au dessus. La toiture reste ainsi démontable.

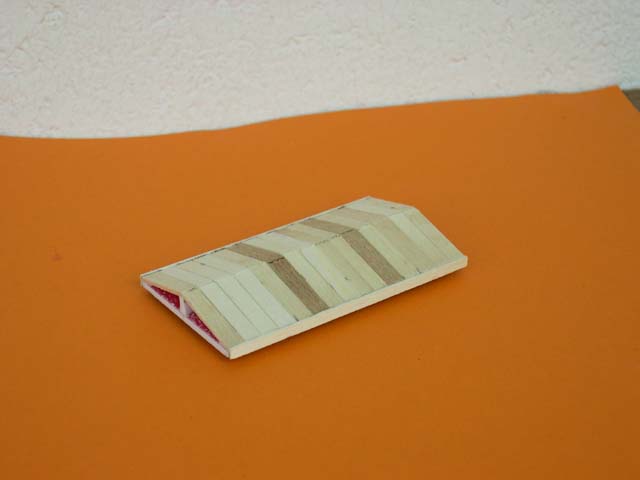

La toiture en cours de construction, un morceau de Forex collé prependiculairement au milieu assure la pente.
A suivre.
_________________
la vérité est ailleurs
Revenir en haut
djodje
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Avr 2009
Messages: 10 795
Prénom: Georges
Echelle(s) pratiquée(s): 0N30

MessagePosté le: Lun 22 Aoû 2011 - 17:14    Sujet du message: Du pain et du train, construction d'un locotracteur pour un Davenport. Répondre en citant

Excellent Okay merci
_________________
C'est parce que la vitesse de la lumière est supérieure à celle du son que certains ont l'air brillant avant d'avoir l'air c...
Revenir en haut
jblb_72
Mountain
Mountain

Hors ligne

Inscrit le: 11 Sep 2007
Messages: 1 020
Prénom: jerome
Echelle(s) pratiquée(s): HO, peu etre On30

MessagePosté le: Lun 22 Aoû 2011 - 17:33    Sujet du message: Du pain et du train, construction d'un locotracteur pour un Davenport. Répondre en citant

super intéressant tout ça
c'est quoi exactement le Forex ?
_________________
@+
Jerome
Revenir en haut
MSN
eric-small central
Big Boy
Big Boy

En ligne

Inscrit le: 04 Mar 2011
Messages: 9 540
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Lun 22 Aoû 2011 - 20:01    Sujet du message: Du pain et du train, construction d'un locotracteur pour un Davenport. Répondre en citant

jblb_72 a écrit:
super intéressant tout ça
c'est quoi exactement le Forex ?


Je me posais la même question Embarassed et pourtant ce n'est pas la première fois que je lis cette appellation commerciale Wink Vite gloogloo Arrow Arrow Arrow Arrow

Pour le travail , bravo moule à pain , tulle ....j'adore ce détournement de bouts de rien ....du scratch à l'état pur Okay
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 21 185
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Lun 22 Aoû 2011 - 20:32    Sujet du message: Du pain et du train, construction d'un locotracteur pour un Davenport. Répondre en citant

Le Forex ( marque déposée ) est une sorte de PVC expansé très dur
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
rantanplan
Mountain
Mountain

Hors ligne

Inscrit le: 30 Juil 2007
Messages: 1 092
Prénom: Jérôme
Echelle(s) pratiquée(s): HO HOn3

MessagePosté le: Lun 22 Aoû 2011 - 20:43    Sujet du message: Du pain et du train, construction d'un locotracteur pour un Davenport. Répondre en citant

dis moi Kermit euh pardon, Starbuck,
J'ai des mauvais souvenirs avec le forex et son collage compliqué à moins d'avoir la colle de la marque...

tu le colle avec quoi ton forex?
Thanks!
_________________
Jérôme
- - If found, please return to nearest saloon - -
D&RGW, Thru the Rockies... Not around them!
DCC digitrax Super Chief radio, PR3 et JMRI
Revenir en haut
