Bonjour,

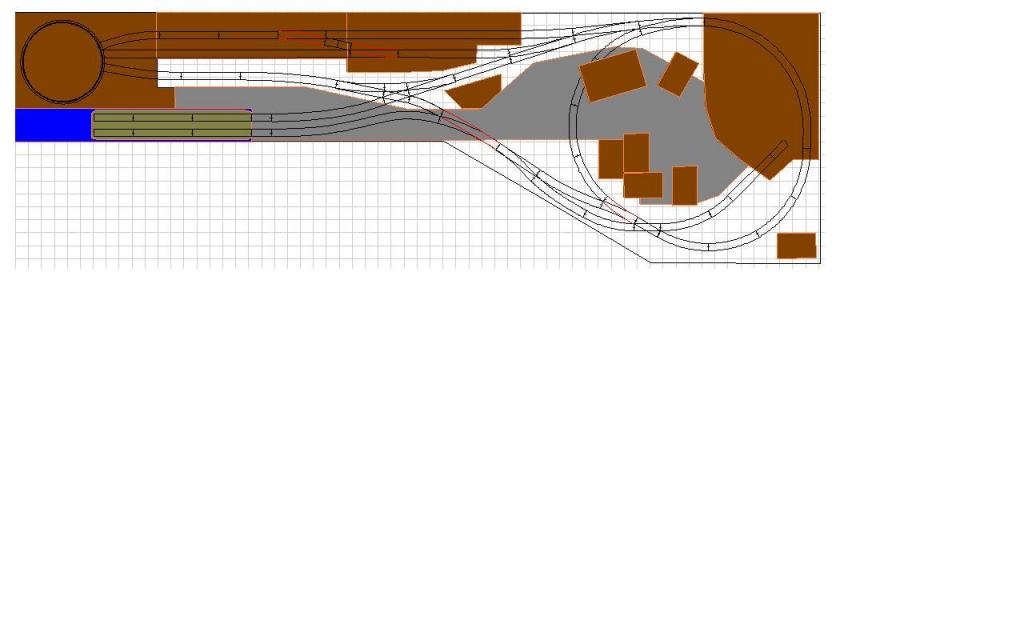

Je viens de faire le plan d'un petit réseau US HO.
Pouvez vous me conseiller sur le choix de la voie PECO éléctrofrog ou ATLAS si la pointe de coeur est conductrice.




En marron les batiments, gris les rues
En bas à gauche un port et un barge pour embarquer des wagons.

Merci de vos conseils
Revenir en haut
recha
Mountain
Mountain

Hors ligne

Inscrit le: 31 Juil 2008
Messages: 1 926
Prénom: René
Echelle(s) pratiquée(s): HO - O

MessagePosté le: Dim 10 Juil 2011 - 15:46    Sujet du message: Réflexion nouveau réseau Répondre en citant

Je regarde ton plan et je ne comprend pas l'utilité de la boucle, Peux tu m'éclairer.
Moi je préfère Peco pour les aiguillages.
_________________
Recha
--------
http://mfq.xooit.fr/index.php
Réseau CFCR échelle O
Revenir en haut
Visiter le site web du posteur
Julaucam
Porter
Porter

Hors ligne

Inscrit le: 27 Mai 2007
Messages: 62
Prénom: Erick
Echelle(s) pratiquée(s): HO 2 et 3 rails

MessagePosté le: Lun 11 Juil 2011 - 10:01    Sujet du message: Réflexion nouveau réseau Répondre en citant

Bonjour,

La boucle est juste la pour permettre le demi tour et faire un peu de roulement.
Elle est cachée en partie dans un bâtiment pour ne pas être visible.

Julaucam
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Lun 11 Juil 2011 - 10:35    Sujet du message: Réflexion nouveau réseau Répondre en citant

Bonjour,

Quelles sont les dimensions du réseau ?
En fonction de ses dimensions, tu vas sans doute être obligé de faire un choix, dicté non pas par le fabricant de voie, mais par la disponibilité d'appareils de voie compatibles avec ton plan (*). J'ai l'impression que les courbes sont très serrées et que les aiguillages sont courts sur ton plan. Quel librairie de voie as-tu utilisé pour dessiner ton plan ?


(*) Chez Atlas, il y a des aiguillages #4, mais pas chez PECO dans leur gamme US en code 83. La partie droite fait environ 22 cm.
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Julaucam
Porter
Porter

Hors ligne

Inscrit le: 27 Mai 2007
Messages: 62
Prénom: Erick
Echelle(s) pratiquée(s): HO 2 et 3 rails

MessagePosté le: Lun 11 Juil 2011 - 14:13    Sujet du message: Réflexion nouveau réseau Répondre en citant

Bonjour,

Le réseau fait 3,10 M de long, 0,97 et 0,49 pour les 2 largeurs

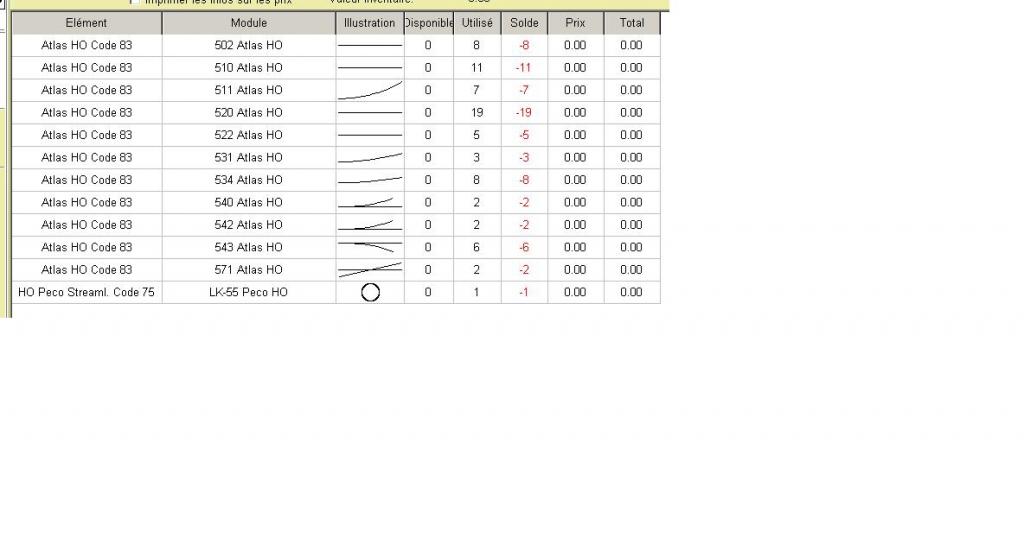

Je n'ai utilise que de la voie Atlas code 83 voir liste ci-dessous





Julaucam
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Lun 11 Juil 2011 - 14:46    Sujet du message: Réflexion nouveau réseau Répondre en citant

Julaucam a écrit:
Le réseau fait 3,10 M de long, 0,97 et 0,49 pour les 2 largeurs

Ah oui, quand même ! Ca paraissait plus court...

Julaucam a écrit:
Je n'ai utilise que de la voie Atlas code 83 voir liste ci-dessous

Donc, si je ne trompe pas, que des aiguillages et des courbes avec un rayon de 18" soit environ 46 cm. J'espère que tu n'as prévu que des diesels ou des petits switchers 0-6-0 pour l'exploitation de ton réseau.
D'autre part, dans cette gamme Atlas, les pointes de coeurs sont en plastique. Donc pas de ré-alimentation possible Sad
Ce n'est pas forcément un problème si la prise de courant sur ton matériel est bonne, présente sur tous les bogies et que les moteurs sont équipés de volants d'inertie.
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Julaucam
Porter
Porter

Hors ligne

Inscrit le: 27 Mai 2007
Messages: 62
Prénom: Erick
Echelle(s) pratiquée(s): HO 2 et 3 rails

MessagePosté le: Lun 11 Juil 2011 - 16:20    Sujet du message: Réflexion nouveau réseau Répondre en citant

Bonjour,

Je vais revoir ma copie avec des aiguilles peco car je préfère des aiguilles avec le coeur métallique, je pensais que
ce type d'aiguille existait chez Atlas

Julaucam
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Lun 11 Juil 2011 - 16:25    Sujet du message: Réflexion nouveau réseau Répondre en citant

Julaucam a écrit:
Je vais revoir ma copie avec des aiguilles peco car je préfère des aiguilles avec le coeur métallique, je pensais que
ce type d'aiguille existait chez Atlas


Oui, il en existe chez Atlas. C'est la série "Custom Line". Ces aiguillages ont une géométrie plus conforme. Il existe des #4, #8 et #8, référence 561, 562, etc.
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Jeff
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Nov 2008
Messages: 3 940
Prénom: jean-françois
Echelle(s) pratiquée(s): HO, Z

MessagePosté le: Lun 11 Juil 2011 - 20:30    Sujet du message: Réflexion nouveau réseau Répondre en citant

J'ai une proposition pour ton future réseau, c'est assez simple, en fait ....


http://www.railpictures.net/viewphoto.php?id=367805


_________________
Jeff.
"en pause"
Revenir en haut
uprr
Mountain
Mountain

Hors ligne

Inscrit le: 19 Jan 2008
Messages: 1 711
Prénom: philippe
Echelle(s) pratiquée(s): HO

MessagePosté le: Lun 11 Juil 2011 - 22:31    Sujet du message: Réflexion nouveau réseau Répondre en citant

c'est trés resemblant siffle
_________________
vive l'analogique!!!!!! en HO biensur!
http://uprr.skyrock.com
http://us.leforum.eu/t2156-mon-reseau.htm
Revenir en haut
Visiter le site web du posteur
bigtampon
Consolidation
Consolidation

Hors ligne

Inscrit le: 11 Mai 2009
Messages: 260
Prénom: Luc

MessagePosté le: Mar 12 Juil 2011 - 11:03    Sujet du message: Réflexion nouveau réseau Répondre en citant

Jeff a écrit:

J'ai une proposition pour ton future réseau, c'est assez simple, en fait ....


http://www.railpictures.net/viewphoto.php?id=367805




ben au moins y a de la place au milieu pour faire une rotonde en brique... Tire la langue
Revenir en haut
domi
Invité

Hors ligne




MessagePosté le: Mar 12 Juil 2011 - 13:11    Sujet du message: Réflexion nouveau réseau Répondre en citant

Spike a écrit:

Donc, si je ne trompe pas, que des aiguillages et des courbes avec un rayon de 18" soit environ 46 cm. J'espère que tu n'as prévu que des diesels ou des petits switchers 0-6-0 pour l'exploitation de ton réseau.


En effet tout matériel roulant dépassant 50'/échelle est de mon point de vue à proscrire. Ce qui exclut les locos de type CC. Et même, il vaudrait mieux prévoir des swichers et des wagons 40' si l'on veut soigner l'effet visuel.

Domi
Revenir en haut
Julaucam
Porter
Porter

Hors ligne

Inscrit le: 27 Mai 2007
Messages: 62
Prénom: Erick
Echelle(s) pratiquée(s): HO 2 et 3 rails

MessagePosté le: Ven 15 Juil 2011 - 11:21    Sujet du message: Réflexion nouveau réseau Répondre en citant

Bonjour,


Merci pour vos idées, je prévois effectivement du matériel assez court. Le principe de la boucle est a mon sens très pratique
sur ce type de petit réseau, mais cela n'étant pas très beau c'est la raison pour laquelle je la cache dans des bâtiments
(voir le petit réseau du dernier Voie Libre page 14). Pour ce qui est de la voie, je vais faire avec du PECO en code 85
quitte à en bricoler un peu quelques uns.

Julaucam
Revenir en haut
BURLINGTON
Mountain
Mountain

Hors ligne

Inscrit le: 24 Mai 2007
Messages: 1 864
Prénom: Alain
Echelle(s) pratiquée(s): H0

MessagePosté le: Ven 15 Juil 2011 - 12:44    Sujet du message: Réflexion nouveau réseau Répondre en citant

La PECO code83 est un bon choix. C''est celle que j'utilise depuis quelques temps siffle
_________________
Alain Bougnat-Connection's addict
Revenir en haut
domi
Invité

Hors ligne




MessagePosté le: Ven 15 Juil 2011 - 22:23    Sujet du message: Réflexion nouveau réseau Répondre en citant

C'est vrai que la boucle qui coupe un bâtiment c'est une bonne idée. Tu peux t'inspirer de voies qui parcourent les grandes villes en "street running" dont certaines avec des courbes très serrées. J'ai souvenir d'une photo, impossible malheureusement de remettre la main dessus, qui montrait justement un bâtiment situé à un croisement de rues et qui était "écorné" par une de ces voies qui bien que de courbe très serrée ne pouvait pas l'être autant qu'une voie de tramway.... Sur cette photo, on voyait un switcher en train de manoeuvrer un boxcar 40'. Donc ce serait parfait en effet. Okay

Domi
