MessagePosté le: Mer 6 Juil 2011 - 16:30    Sujet du message: Peco + moteur d'aiguillage Conrad Répondre en citant

PublicitéSupprimer les publicités ?
Après quelques essais des moteurs Conrad récupérés de mon ancien réseau HO je suis arrivé à un montage qui me satisfait bien.
En N le déplacement de l'aiguille est de 2,5mm sur les Peco, la course du Conrad est de 8mm, ce qui fait un rapport en gros de 3.
En créant un bras de levier avec l'axe au tiers de la distance entre la fixation de la tige sur le moteur et le trou de l'aiguillage je divise par 3 le déplacement et augmente la puissance de la commande, ce qui me permet de garder le ressort d'origine pour un meilleur contact.

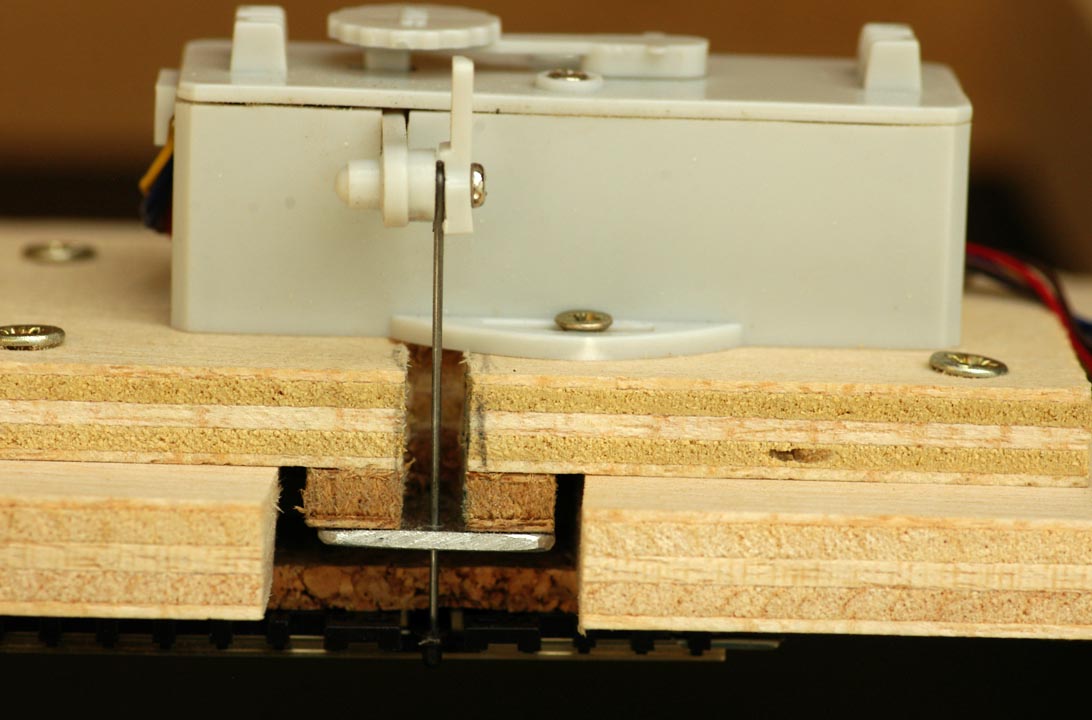

J'ai d'abord fait un prototype en 3D dont je vous mets une image, puis un montage réel, tout marche impec, voir les 2 photos de cet essai, une de dessus, l'autre de dessous.
Peut-être que ça donnera quelques idées à certains. J'ai presque terminé les plans de mon nouveau réseau en N et je vais bientôt en attaquer la réalisation, en commençant par la structure récupérée en partie de l'ancien en HO. Je continue à vendre sur Ebay tout le matos et au fur et à mesure j'investi dans le N. Pour l'instant je suis de plus en plus satisfait de ce changement.
Si certains veulent des infos complémentaires, je peux le faire.





Revenir en haut
Galloping Goose
Staff
Staff

Hors ligne

Inscrit le: 30 Mai 2007
Messages: 3 653
Prénom: Bernard
Echelle(s) pratiquée(s): N, HOn3, etc...

MessagePosté le: Mer 6 Juil 2011 - 21:14    Sujet du message: Peco + moteur d'aiguillage Conrad Répondre en citant

Intéressant, ce montage....Bubule pourra témoigner, malgré ce que j'avais pu lire sur certains sites de modélisme "spécialisés" sur ces moteurs Wink , j'ai toujours éprouvé les pires difficultés pour avoir un fonctionnement correct et fiable en N avec des aiguillages Peco. Si j'ai bien tout compris c'est juste une plaquette métallique rajoutée entre le moteur et l'aiguille elle-même?
_________________
Bernard

" On compare parfois la cruauté de l’homme à celle des fauves, c’est faire injure à ces derniers.” Dostoievski
Revenir en haut
Visiter le site web du posteur MSN
Akis
Porter
Porter

Hors ligne

Inscrit le: 11 Mar 2010
Messages: 40
Prénom: Michel
Echelle(s) pratiquée(s): Passe du HO en N

MessagePosté le: Jeu 7 Juil 2011 - 13:52    Sujet du message: Peco + moteur d'aiguillage Conrad Répondre en citant

Citation:
Intéressant, ce montage....Bubule pourra témoigner, malgré ce que j'avais pu lire sur certains sites de modélisme "spécialisés" sur ces moteurs , j'ai toujours éprouvé les pires difficultés pour avoir un fonctionnement correct et fiable en N avec des aiguillages Peco. Si j'ai bien tout compris c'est juste une plaquette métallique rajoutée entre le moteur et l'aiguille elle-même?
_________________
Bernard


En effet la petite plaquette métallique sert d'axe au bras de levier.Elle a un trou légèrement supérieur à la tige. Sur mon montage la corde à piano fait 0,85mm et le trou 1,2mm. Le plus important est d'arriver à trouver la bonne distance pour placer cette plaquette qui doit être à 1/3 de la longueur de la tige. Dans mon exemple elle fait 42mm, j'ai mis une petite compensation et du coup je suis obligé de faire une défonce ou carrément percer le plateau de roulement afin de la loger, le ballast en liège ou autre venant le cacher.
Revenir en haut
Ocatarinetabellatchitchix
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 12 189
Prénom: Pascal
Echelle(s) pratiquée(s): Tubesca

MessagePosté le: Jeu 7 Juil 2011 - 16:22    Sujet du message: Peco + moteur d'aiguillage Conrad Répondre en citant

Galloping Goose a écrit:
malgré ce que j'avais pu lire sur certains sites de modélisme "spécialisés" sur ces moteurs Wink


Je ne vois vraiment pas de quel site tu veux parler


Magnifique travail et surtout merci pour la précision des explications. Okay
_________________
En avant et au travers !
Revenir en haut
MSN
Galloping Goose
Staff
Staff

Hors ligne

Inscrit le: 30 Mai 2007
Messages: 3 653
Prénom: Bernard
Echelle(s) pratiquée(s): N, HOn3, etc...

MessagePosté le: Jeu 7 Juil 2011 - 20:05    Sujet du message: Peco + moteur d'aiguillage Conrad Répondre en citant

Okay Okay Okay
_________________
Bernard

" On compare parfois la cruauté de l’homme à celle des fauves, c’est faire injure à ces derniers.” Dostoievski
Revenir en haut
Visiter le site web du posteur MSN
BUBULE
Big Boy
Big Boy

Hors ligne

Inscrit le: 10 Juin 2007
Messages: 3 043
Prénom: Jean-François
Echelle(s) pratiquée(s): N, On30, Grrreu !!!

MessagePosté le: Jeu 7 Juil 2011 - 20:36    Sujet du message: Peco + moteur d'aiguillage Conrad Répondre en citant

Trés impressionant travail de 3D et d'ingégnérie

Cependant quand je vois les effort à déployer pour les faire fonctionner correctement, je me dis que pour quelques dollards de plus le modeliste gagne à passer au moteurs écologiques ...

Je n'ai jamais été très fan de ses moteurs Rolling Eyes ... j'ai pu constater les déboires de mes camardes de club et ceux de Bernard. ( si j'osai je dirait même que c'est de la daube mais je n'oserait point Mr. Green )
_________________
Rail Marshall de la Bougnat Connection.
RIO GRANDE STILL ALIVE



"Heureux soient les fêlés, car ils laisseront passer la lumière" M. AUDIARD

Lien Pinterest :Turtle Field
Revenir en haut
Boxpock
Big Boy
Big Boy

Hors ligne

Inscrit le: 13 Jan 2010
Messages: 4 131
Prénom: Grégory
Echelle(s) pratiquée(s): N

MessagePosté le: Jeu 7 Juil 2011 - 22:17    Sujet du message: Peco + moteur d'aiguillage Conrad Répondre en citant

Bonsoir,

Intéressant tout ça. Moi je compte utiliser des moteurs Lemaco (ou Fulgurex) monté sur silenbloc pour limiter le bruit de vibration. Le mouvements donné par ces moteur est assez fiable en N.
_________________
Revenir en haut
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 681
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Jeu 7 Juil 2011 - 22:55    Sujet du message: Peco + moteur d'aiguillage Conrad Répondre en citant

Apparemment chacun a ses préférences ou réticences pour tel ou tel moteur ! Pour ma part , je trouve que Akis a raison de réutiliser ses moteurs Conrad :
 si ils l'ont satisfait en Ho ,il n'y a pas de raison qu'ils le décoivent en N avec les aménagements ci-dessus très bien éxpliqués   Le réemploi est un très bon principe Okay

Si l'on parle de préférence , en ce qui me concerne , j'ai déjà équipé quelques aiguilles de "servo moteurs avec Singlets" de chez Tam Valley Depot
avec les recommandations de René9000 , et j'en suis très satisfait .
Ce qui m'a fait penché pour ce matos c'est le prix : environ 20€/pièce le servo (tout petit petit!!!) avec décodeur , support ,et port compris !!! En plus DCC ou commandé manuellement avec leds pour indication sur un TC !!! Tout compris Wink
Un Fulgurex est déjà à 16€50 sans décodeur et sans port Rolling Eyes

Note de Spike : Ajout du lien vers Tam Valley Depot Wink


_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
starbuck
Big Boy
Big Boy

En ligne

Inscrit le: 28 Jan 2008
Messages: 22 298
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Ven 8 Juil 2011 - 20:03    Sujet du message: Peco + moteur d'aiguillage Conrad Répondre en citant

Belle installation !
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
domi
Invité

Hors ligne




MessagePosté le: Sam 9 Juil 2011 - 08:56    Sujet du message: Peco + moteur d'aiguillage Conrad Répondre en citant

Je plussoie. En revanche si j'admire ce travail d'adaptation je me pose la question sur sa nécessité: la tige de transmission étant plus ou moins souple (PCMZ), ne s'adapterait-elle pas d'elle même à la course moindre des aiguilles d'un aiguillage N par rapport à un aiguillage HO?

Domi
Revenir en haut
Akis
Porter
Porter

Hors ligne

Inscrit le: 11 Mar 2010
Messages: 40
Prénom: Michel
Echelle(s) pratiquée(s): Passe du HO en N

MessagePosté le: Sam 9 Juil 2011 - 09:12    Sujet du message: Peco + moteur d'aiguillage Conrad Répondre en citant

Citation:
Je plussoie. En revanche si j'admire ce travail d'adaptation je me pose la question sur sa nécessité: la tige de transmission étant plus ou moins souple (PCMZ), ne s'adapterait-elle pas d'elle même à la course moindre des aiguilles d'un aiguillage N par rapport à un aiguillage HO?

Effectivement si on prend une corde à piano plus fine, sa souplesse peut palier au déplacement plus faible, mais ce qui m'a incité à réaliser ce montage c'était surtout pour pouvoir garder le ressort de maintien qu'il y a dans les Peco qui assure un bon verrouillage de la position. C'est d'ailleurs la seule raison vraiment utile.
Revenir en haut
domi
Invité

Hors ligne




MessagePosté le: Sam 9 Juil 2011 - 09:21    Sujet du message: Peco + moteur d'aiguillage Conrad Répondre en citant

OK je comprends... Okay

Domi
Revenir en haut
Boxpock
Big Boy
Big Boy

Hors ligne

Inscrit le: 13 Jan 2010
Messages: 4 131
Prénom: Grégory
Echelle(s) pratiquée(s): N

MessagePosté le: Sam 9 Juil 2011 - 10:03    Sujet du message: Peco + moteur d'aiguillage Conrad Répondre en citant

eric-small central a écrit:
Apparemment chacun a ses préférences ou réticences pour tel ou tel moteur ! Pour ma part , je trouve que Akis a raison de réutiliser ses moteurs Conrad :
 si ils l'ont satisfait en Ho ,il n'y a pas de raison qu'ils le décoivent en N avec les aménagements ci-dessus très bien éxpliqués   Le réemploi est un très bon principe Okay

Si l'on parle de préférence , en ce qui me concerne , j'ai déjà équipé quelques aiguilles de "servo moteurs avec Singlets" de chez Tam Valley Depot
avec les recommandations de René9000 , et j'en suis très satisfait .
Ce qui m'a fait penché pour ce matos c'est le prix : environ 20€/pièce le servo (tout petit petit!!!) avec décodeur , support ,et port compris !!! En plus DCC ou commandé manuellement avec leds pour indication sur un TC !!! Tout compris Wink
Un Fulgurex est déjà à 16€50 sans décodeur et sans port Rolling Eyes

Note de Spike : Ajout du lien vers Tam Valley Depot Wink



Intéressant ces servo, mais je ne vois pas les contact d'alim de cœur pour des electrofrog ! Comment cela marche t-il ?
_________________
Revenir en haut
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 681
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Sam 9 Juil 2011 - 12:35    Sujet du message: Peco + moteur d'aiguillage Conrad Répondre en citant

Boxpock a écrit:
Intéressant ces servo, mais je ne vois pas les contact d'alim de cœur pour des electrofrog ! Comment cela marche t-il ?

Y'en a pas sur le servo Mr. Green  Pour l'alim du coeur et l'inversion de polarité tu as plusieurs solutions :

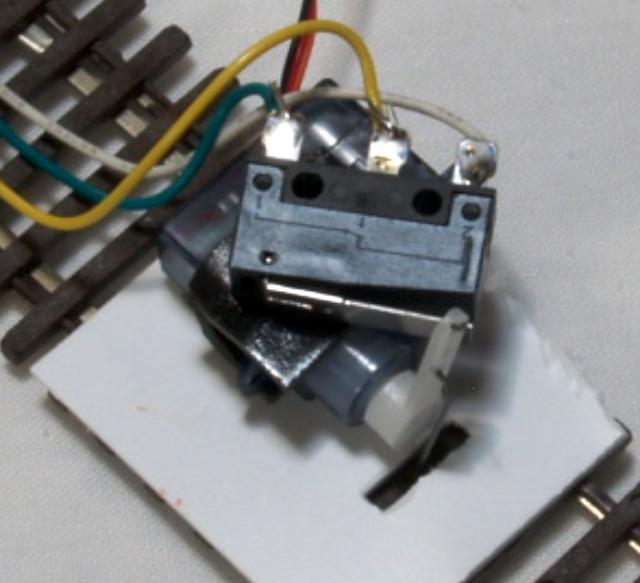

-soit un micro snap installé sur la course du bras du servo ( à 3usd les 4 ....c'est pas la ruine...moins de 1 usd par aiguillage)

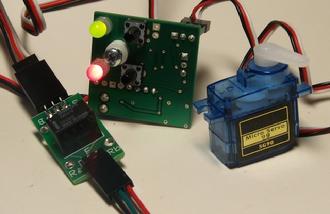

-soit un relay (à gauche de la photo) qui se branche directement sur le décodeur ( à 7usd pièce).



-soit un "juicer" (cmz) qui met  la bonne polarité instantanément  lorsque la loco passe sur le coeur de l'aiguillage ( c'est vrai , beaucoup plus cher , environ 13usd par aiguillage, mais tu ne te soucies plus de la position des aiguilles).Ces juicers éxistent pour 1 , 2 ou 6 aiguillages.



Voilà.
_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol
Revenir en haut
domi
Invité

Hors ligne




MessagePosté le: Sam 9 Juil 2011 - 13:44    Sujet du message: Peco + moteur d'aiguillage Conrad Répondre en citant

Je dois vraiment être tombé tout droit du Jurassique, pour avoir installé sur mon réseau des commandes manuelles d'inversion de polarité de mes coeurs d'aiguillages... Mr. Green

Domi
