J'ai un plan.....est ce le bon?
Aller à la page: 1, 2, 3  >

Poster un nouveau sujet   Répondre au sujet    Le Forum US Index du Forum -> Modélisme Ferroviaire -> O, On30, On20, ...
Sujet précédent :: Sujet suivant
Auteur Message
OLIVIER
Big Boy
Big Boy

Hors ligne

Inscrit le: 01 Mar 2009
Messages: 2 659
Prénom: olivier
Echelle(s) pratiquée(s): HO

MessagePosté le: Sam 2 Juil 2011 - 10:49    Sujet du message: J'ai un plan.....est ce le bon? Répondre en citant

PublicitéSupprimer les publicités ?

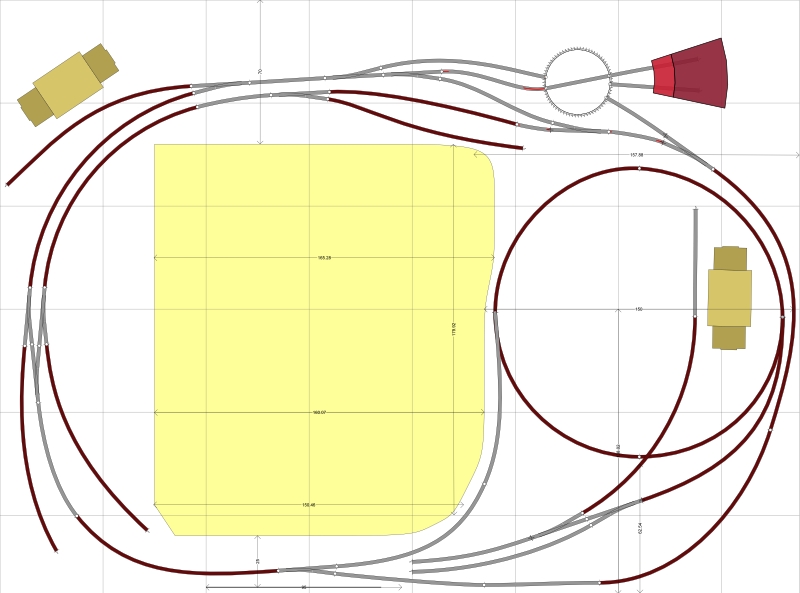

Pour faire suite au plan pour le ho, j'ai décider d'en faire un en On30.
Les réseaux de la convention ont suscités un regain d’intérêt pour cette échelle.
Pour l'instant ce n'est qu'un plan...........



Je précise qu'il s'agit d'une petite pièce de 3.90x2.88 et qu' elle doit comporter mes étagères pour ranger tout mon bordel bazar (une fois).
Le plan est dessiné avec ANY ( bien ce petit logiciel.)et même s'il comporte des zones rouges ( qui indique que le rail est plus long qu'un FLex) cela donne une bonne vue du tracé.
_________________
un pigeon ,c'est plus con qu'un dauphin d'accord... mais ça vole ( Audiard. M )
Revenir en haut
LLOYD
Mountain
Mountain

Hors ligne

Inscrit le: 13 Mar 2010
Messages: 1 723
Prénom: Lloyd
Echelle(s) pratiquée(s): HOn30,HOn3, HO, On30, O, 1/35, 1/20.3, 1/16.......

MessagePosté le: Sam 2 Juil 2011 - 10:54    Sujet du message: J'ai un plan.....est ce le bon? Répondre en citant

Hum, tracé chargé pour une petit surface, non?
_________________
LLOYD

The craftsman is known by his work....
Revenir en haut
Visiter le site web du posteur
OLIVIER
Big Boy
Big Boy

Hors ligne

Inscrit le: 01 Mar 2009
Messages: 2 659
Prénom: olivier
Echelle(s) pratiquée(s): HO

MessagePosté le: Sam 2 Juil 2011 - 11:10    Sujet du message: J'ai un plan.....est ce le bon? Répondre en citant

Oui Crying or Very sad.. mais ce n'est qu'un premier jet.
Sur la gauche le "plateau" mesure 700 de large ainsi que celui en haut.
Celui de la rampe mesure 1500x1500.
Le plus petit en bas 300x1000 ( largeur de la porte.)
_________________
un pigeon ,c'est plus con qu'un dauphin d'accord... mais ça vole ( Audiard. M )
Revenir en haut
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 21 146
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Sam 2 Juil 2011 - 11:23    Sujet du message: J'ai un plan.....est ce le bon? Répondre en citant

Effectivement il y a beaucoup de voies
Ton objectif est plutôt de regarder passer les trains ou de manoeuvrer ?
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Sam 2 Juil 2011 - 11:52    Sujet du message: J'ai un plan.....est ce le bon? Répondre en citant

LLOYD a écrit:
Hum, tracé chargé pour une petit surface, non?


Oui. Je trouve aussi...
Je ne vois pas non plus l'intérêt du cercle à droite.
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
OLIVIER
Big Boy
Big Boy

Hors ligne

Inscrit le: 01 Mar 2009
Messages: 2 659
Prénom: olivier
Echelle(s) pratiquée(s): HO

MessagePosté le: Sam 2 Juil 2011 - 11:57    Sujet du message: J'ai un plan.....est ce le bon? Répondre en citant

Les deux mon général, c'est pour cela qu'il est bouclé. ( enfin ce sont mes gamins qui m'ont demandés que les trains tournent )
A partir de l’aiguille, la déviation à droite( au milieu en bas ) , la voie sera cachée ( début de la montagne. )





Le cercle à droite c'est la rampe hélicoïdale.

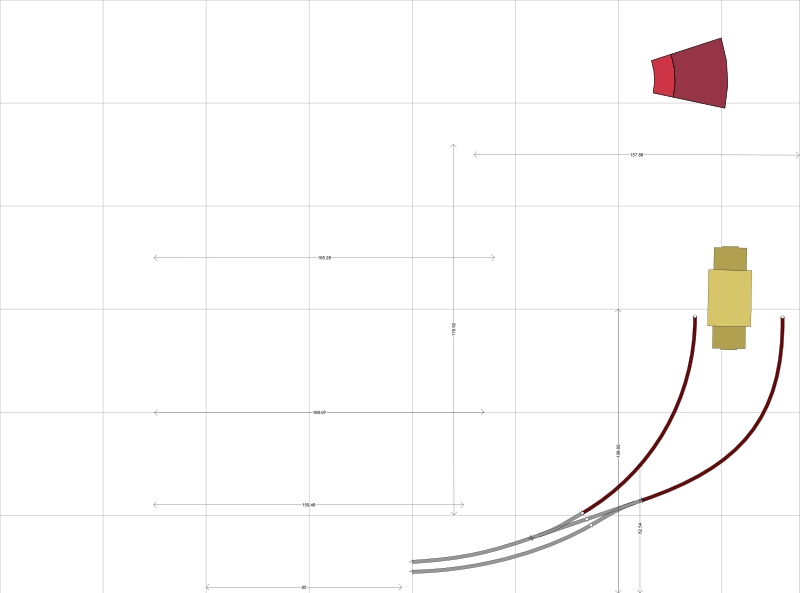

Ces voies se trouverons en haut de la rampe hélicoïdale et je l’espère clarifierons le plan.
_________________
un pigeon ,c'est plus con qu'un dauphin d'accord... mais ça vole ( Audiard. M )
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Sam 2 Juil 2011 - 12:03    Sujet du message: J'ai un plan.....est ce le bon? Répondre en citant

Désolé Olivier, mais si c'est une rampe hélicoïdale, je ne vois toujours pas l'intérêt si ton plan de voie n'est pas replié sur lui-même, vu les dimensions...
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
OLIVIER
Big Boy
Big Boy

Hors ligne

Inscrit le: 01 Mar 2009
Messages: 2 659
Prénom: olivier
Echelle(s) pratiquée(s): HO

MessagePosté le: Sam 2 Juil 2011 - 12:45    Sujet du message: J'ai un plan.....est ce le bon? Répondre en citant

La rampe est là pour augmenter la longueur du tracé et me permettre d'avoir un niveau supérieur pour casser la monotonie.

Que veux tu dire par replié le plan de voie sur lui même ?
_________________
un pigeon ,c'est plus con qu'un dauphin d'accord... mais ça vole ( Audiard. M )
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Sam 2 Juil 2011 - 17:48    Sujet du message: J'ai un plan.....est ce le bon? Répondre en citant

OLIVIER a écrit:
La rampe est là pour augmenter la longueur du tracé et me permettre d'avoir un niveau supérieur pour casser la monotonie.

Ton niveau supérieur, c'est ce qui est représenté par les voies sur le tracé du bas ? Quitte à mettre une hélice, autant s'en servir pour développer un peu plus le niveau supérieur. Enfin, c'est mon avis.
OLIVIER a écrit:
Que veux tu dire par replier le plan de voie sur lui même ?

C'est une astuce pour avoir plus de développé sur une même surface. Par exemple, tu prends un simple ovale que tu "replie" sur lui-même. Cela donne deux ovales superposés, un au niveau inférieur, un au niveau supérieur. On peut voir cela aussi comme un huit replié. Soit la longueur est suffisante pour passer du niveau inférieur au niveau supérieur avec un pente de 2 à 3 %. Soit il faut passer par une hélice.

Par rapport à ton plan actuel, il faut aussi que tu regardes comment vont s'effectuer les manœuvres pour livrer les wagons aux différentes "industries". Est-ce ces manœuvres vont pouvoir se faire sans engager la voie principale ? Est-ce que j'ai besoin de remettre une loco en tête de convoi ? Etc.
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/


Dernière édition par Spike le Sam 2 Juil 2011 - 18:44; édité 1 fois
Revenir en haut
OLIVIER
Big Boy
Big Boy

Hors ligne

Inscrit le: 01 Mar 2009
Messages: 2 659
Prénom: olivier
Echelle(s) pratiquée(s): HO

MessagePosté le: Sam 2 Juil 2011 - 18:21    Sujet du message: J'ai un plan.....est ce le bon? Répondre en citant

Ok, merci Spike.
_________________
un pigeon ,c'est plus con qu'un dauphin d'accord... mais ça vole ( Audiard. M )
Revenir en haut
eric-small central
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Mar 2011
Messages: 9 538
Prénom: Eric
Echelle(s) pratiquée(s): N , Nn2 , T

MessagePosté le: Sam 2 Juil 2011 - 18:35    Sujet du message: J'ai un plan.....est ce le bon? Répondre en citant

Spike a écrit:
C'est une astuce pour avoir plus de développé sur une même surface. Par exemple, tu prends un simple ovale que tu "replie" sur lui-même. Cela donne deux ovales superposés, un au niveau supérieur INFERIEUR TU VEUX DIRE, un au niveau supérieur. On peut voir cela aussi comme un huit replié. Soit la longueur est suffisante pour passer du niveau inférieur au niveau supérieur avec un pente de 2 à 3 %. Soit il faut passer par une hélice.
.

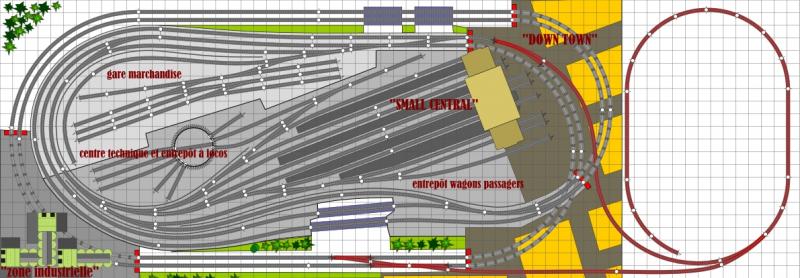

Un peu comme cela sans le bordel au milieu qui est la place pour la circulation du proprio du réseau Mr. Green Ai je bien compris Spike Question


_________________
New York - Pennsylvania - 1963-1968
------------------------------------------
"J'aime être la bonne personne au mauvais endroit et la mauvaise personne au bon endroit." "Tout est plus ou moins artificiel. Je ne sais pas où s'arrête l'artificiel et où commence le réel."
Andy Warhol


Dernière édition par eric-small central le Sam 2 Juil 2011 - 18:40; édité 2 fois
Revenir en haut
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 21 146
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Sam 2 Juil 2011 - 18:37    Sujet du message: J'ai un plan.....est ce le bon? Répondre en citant

A titre d'exemple le plan du G.D. primitif de John Allen est un ovale replié sur lui-même
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Sam 2 Juil 2011 - 18:45    Sujet du message: J'ai un plan.....est ce le bon? Répondre en citant

Oui, c'est cela Okay
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 39 191
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Sam 2 Juil 2011 - 19:06    Sujet du message: J'ai un plan.....est ce le bon? Répondre en citant

Voulez-vous parler du "Twisted Dogbone" ?
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
LOG MAN
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Aoû 2007
Messages: 3 000
Prénom: titi
Echelle(s) pratiquée(s): ON30

MessagePosté le: Sam 2 Juil 2011 - 23:17    Sujet du message: J'ai un plan.....est ce le bon? Répondre en citant

Olivier, je penserai ton réseau différemment, je le verrai en "point to point". Le premier point à gauche de la porte et l'autre à sa droite et rien ne t’empêche de mettre un pont factice au niveau de la porte pour faire tourner tes rames.
_________________
THIERRY
Si tu as le Nord en face, tu as donc le Sudoku.
Revenir en haut
