Amorce de descente et de montée


Post new topic   Reply to topic    Le Forum US Forum Index -> Modélisme Ferroviaire -> HO, HOn30, HOn3, HOn20, HOn2, ... -> Construction (techniques, outils, matériaux, etc...)
Previous topic :: Next topic
Author Message
us.trains
Consolidation
Consolidation

Offline

Joined: 17 Feb 2008
Posts: 334
Prénom: Olivier
Echelle(s) pratiquée(s): H0

PostPosted: Mon 30 May 2011 - 20:34    Post subject: Amorce de descente et de montée Reply with quote

PublicitéSupprimer les publicités ?
Comment faites vous pour ne pas faire de cassure au début d'une pente ou d'une descente, surtout avec des locos très longues, big boy et challenger !
Merci de votre aide !
_________________
Merci et @+
Olivier
Märklin voie C, CS2, full digital sauf pont tournant ! Et vive les picots.
Dans mes rêves sur Sherman hill entre Cheyenne et Laramie

Blog : Sherman hill
Back to top
Visit poster’s website Yahoo Messenger MSN Skype
uprr
Mountain
Mountain

Offline

Joined: 19 Jan 2008
Posts: 1,711
Prénom: philippe
Echelle(s) pratiquée(s): HO

PostPosted: Mon 30 May 2011 - 21:17    Post subject: Amorce de descente et de montée Reply with quote

la flexibilité du contre plaqué Okay

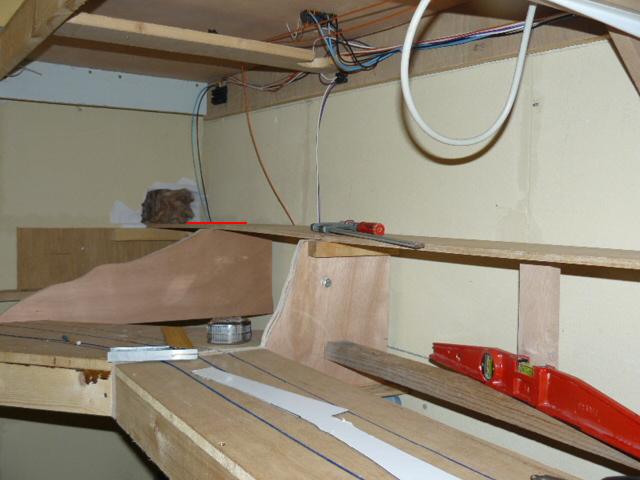

sur cette photo, le trait rouge montre la partie qui descent
le CP de 10mm et vissé en jouant sur la flexibilité de celuis ci.
espérant êtres assez claire
_________________
vive l'analogique!!!!!! en HO biensur!
http://uprr.skyrock.com
http://us.leforum.eu/t2156-mon-reseau.htm
Back to top
Visit poster’s website
Oldtimer
Mountain
Mountain

Offline

Joined: 23 Oct 2008
Posts: 1,067
Prénom: Marc
Echelle(s) pratiquée(s): HO dcc

PostPosted: Mon 30 May 2011 - 21:27    Post subject: Amorce de descente et de montée Reply with quote

Olivier,
Tu peux utiliser des couches de carton pour élever doucement la voie.

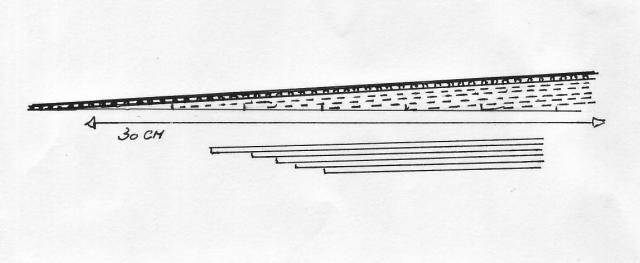

Il faut empiler les couches comme sur le dessin ci-dessous.
Pour le HO, une longueur de 30 cm devrait convenir. Okay


_________________
Oldtimer
Back to top
us.trains
Consolidation
Consolidation

Offline

Joined: 17 Feb 2008
Posts: 334
Prénom: Olivier
Echelle(s) pratiquée(s): H0

PostPosted: Mon 30 May 2011 - 21:34    Post subject: Amorce de descente et de montée Reply with quote

uprr wrote:
la flexibilité du contre plaqué Okay



sur cette photo, le trait rouge montre la partie qui descent
le CP de 10mm et vissé en jouant sur la flexibilité de celuis ci.
espérant êtres assez claire


ok pour les descentes, j'y est bien pensé, mais est ce que celà sera suffisant pour une big boy, et il y a le problèmes des montée ou je pars avec de nouveaux CP !
_________________
Merci et @+
Olivier
Märklin voie C, CS2, full digital sauf pont tournant ! Et vive les picots.
Dans mes rêves sur Sherman hill entre Cheyenne et Laramie

Blog : Sherman hill
Back to top
Visit poster’s website Yahoo Messenger MSN Skype
us.trains
Consolidation
Consolidation

Offline

Joined: 17 Feb 2008
Posts: 334
Prénom: Olivier
Echelle(s) pratiquée(s): H0

PostPosted: Mon 30 May 2011 - 21:35    Post subject: Amorce de descente et de montée Reply with quote

Oldtimer wrote:
Olivier,
Tu peux utiliser des couches de carton pour élever doucement la voie.
Il faut empiler les couches comme sur le dessin ci-dessous.
Pour le HO, une longueur de 30 cm devrait convenir. Okay



Penses tu que 30 cm suffiront pour une big boy !
_________________
Merci et @+
Olivier
Märklin voie C, CS2, full digital sauf pont tournant ! Et vive les picots.
Dans mes rêves sur Sherman hill entre Cheyenne et Laramie

Blog : Sherman hill
Back to top
Visit poster’s website Yahoo Messenger MSN Skype
uprr
Mountain
Mountain

Offline

Joined: 19 Jan 2008
Posts: 1,711
Prénom: philippe
Echelle(s) pratiquée(s): HO

PostPosted: Mon 30 May 2011 - 21:38    Post subject: Amorce de descente et de montée Reply with quote

us.trains wrote:
uprr wrote:
la flexibilité du contre plaqué Okay



sur cette photo, le trait rouge montre la partie qui descent
le CP de 10mm et vissé en jouant sur la flexibilité de celuis ci.
espérant êtres assez claire


ok pour les descentes, j'y est bien pensé, mais est ce que celà sera suffisant pour une big boy, et il y a le problèmes des montée ou je pars avec de nouveaux CP !


moi j'ai une gaz turbine et ça passe et perso j'utilise cette méthode aussi bien pour les montées que pour les descentes
_________________
vive l'analogique!!!!!! en HO biensur!
http://uprr.skyrock.com
http://us.leforum.eu/t2156-mon-reseau.htm
Back to top
Visit poster’s website
Oldtimer
Mountain
Mountain

Offline

Joined: 23 Oct 2008
Posts: 1,067
Prénom: Marc
Echelle(s) pratiquée(s): HO dcc

PostPosted: Mon 30 May 2011 - 21:42    Post subject: Amorce de descente et de montée Reply with quote

Il faut faire des essais, sans fixer, et ajuster la longueur
des bandes en carton.
_________________
Oldtimer
Back to top
eric-small central
Big Boy
Big Boy

Offline

Joined: 04 Mar 2011
Posts: 10,957
Prénom: Eric
Echelle(s) pratiquée(s): HOn30 , N , Nn2 , Zn2 , T

PostPosted: Mon 30 May 2011 - 21:55    Post subject: Amorce de descente et de montée Reply with quote

Je pense qu'il faut déjà voir la pente de la voie et la longueur dont tu disposes pour inclure un départ et une arrivée en souplesse. Je ne peux que parler du N ; comme UPRR , j'ai joué sur la souplesse du cp et le positionnement judicieux des piliers sous le plan (décalés vers l'éxterieur de l'arrivé ou du départ de la pente....encore une fois iech je n'ai pas mon Corel draw sous la main Rolling Eyes ). J'imagine que la big-boy (articulée) a un jeu aussi dans son horizontalité Question Exclamation  je veux dire que le groupe de roues avant ou arrière peut légèrement changer d'angle par rapport à l'horizontalité du chassis Exclamation si il existe, ce jeu , quelle est sont amplitude Question et bien sûr comme vous , test of course Okay
_________________
East coast forever
---------------------------------
Il n'y a pas d'affaires urgentes. Il n'y a que des affaires en retard.
Raymond Loewy
Back to top
domi
Guest

Offline




PostPosted: Mon 30 May 2011 - 22:54    Post subject: Amorce de descente et de montée Reply with quote

Eh bien comme mes camarades uprr et eric-small central, je prêche pour la flexibilité du contre-plaqué. L'idée est que chaque voie repose sur une semelle de liège, elle-même étant fixée sur le "sub-roadbed" en contreplaqué, sensiblement de la largeur de la semelle.

Voici ce que ça donne sur mon "Plywood Pacific",

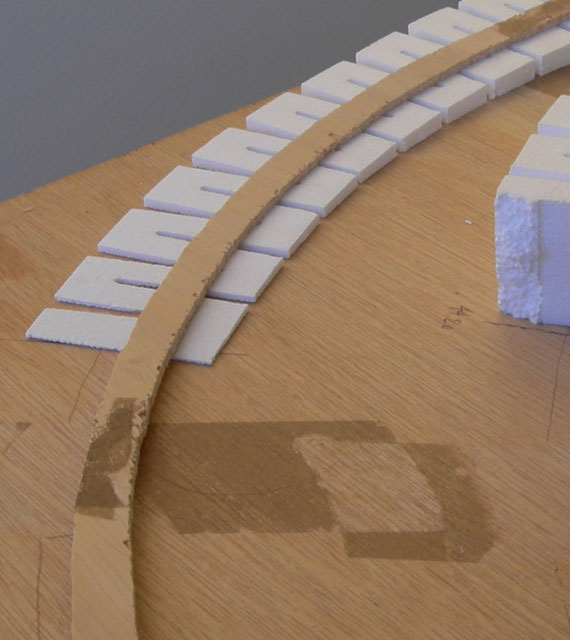

-avant pose de la voie:

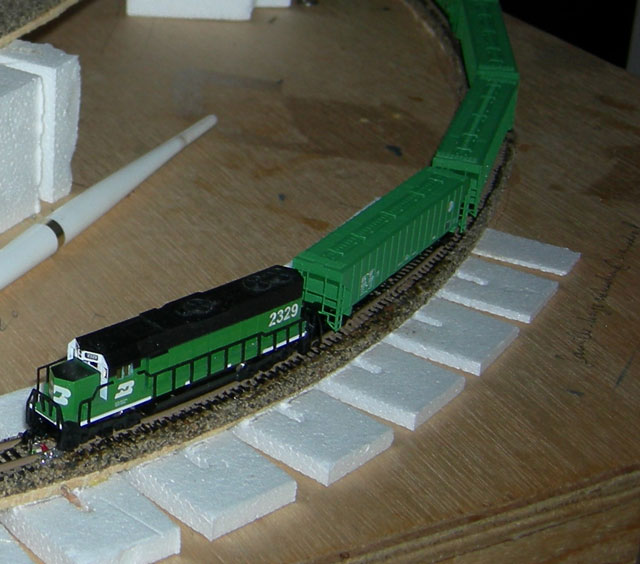

-après:





Même si la progressivité du changement de pente n'apparaît pas clairement sur ces vues on imagine aisément que l'épaisseur du contre-plaqué (et sa souplesse) la rend incontournable.

J'essaierai de penser à faire une photo de profil à mon retour à la maison dans 2 jours, pour que ça apparaisse plus clairement.

Domi
Back to top
eric-small central
Big Boy
Big Boy

Offline

Joined: 04 Mar 2011
Posts: 10,957
Prénom: Eric
Echelle(s) pratiquée(s): HOn30 , N , Nn2 , Zn2 , T

PostPosted: Mon 30 May 2011 - 23:00    Post subject: Amorce de descente et de montée Reply with quote

tout à fait cela Domi Okay  trop fort ce staff ( je les aurai un jour , je les aurai...) Un quoi? quelqu'un a dit queqchose???
_________________
East coast forever
---------------------------------
Il n'y a pas d'affaires urgentes. Il n'y a que des affaires en retard.
Raymond Loewy
Back to top
BLN 58
Mountain
Mountain

Offline

Joined: 13 Feb 2008
Posts: 1,133
Prénom: Bernard
Echelle(s) pratiquée(s): HO

PostPosted: Tue 31 May 2011 - 09:16    Post subject: Amorce de descente et de montée Reply with quote

Aucun problème pour une Bigboy ou Challenger avec la flexibilité du contreplaqué ,
mais la pente doit être progressive et rester dans les 2,5 à 3% maxi.
_________________
Ni dieu , ni maître !
Back to top
