MessagePosté le: Mar 1 Fév 2011 - 10:28    Sujet du message: [Z] - Aiguillage FM Répondre en citant

PublicitéSupprimer les publicités ?
C'est encore chez un artisan allemand : Z-FM, que j'ai trouvé cet d'aiguillage effilé au code 40





http://www.z-fm.org/html/z-fm_gleis.html


Pas de vente en ligne, je pense qu'il faut les contacter par mail.



Par expérience je sais que le rail MTL n'est que très très légèrement moins haut que le rail Marklin.
(il faut un léger ponçage par dessous et serrage des éclisses ou mieux souder).

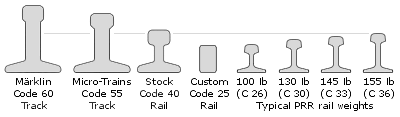

Les codes des voies z :


Märklin 60
Micro-Trains 55
Peco 65





Je trouve la différence de hauteur du rail entre MTL et Marklin un peu forte sur ce dessin.
Bon, qui fait du code 25 pour être vraiment fine scale en z ? voir ci-dessous...

source : http://1-220.blogspot.com/2007/11/good-track-key-to-improved-overall.html
_________________
Des chercheurs qui cherchent, on en trouve, des chercheurs qui trouvent, on en cherche. L'homme n'a pas été au bout de tout ses possibles. Julos Beaucarne
Revenir en haut
domi
Invité

Hors ligne




MessagePosté le: Mar 1 Fév 2011 - 15:24    Sujet du message: [Z] - Aiguillage FM Répondre en citant

Dis-donc Philippe, c'est un sacré scoop que tu nous livres, là! Et ça m'ouvre de sérieux horizons à l'heure où notre pauvre Peter Wright semble sérieusement malade, avec le risque que ses superbes produits ne soient plus disponibles à terme.....

Saurais-tu par hasard si le créateur de ces merveilles ne serait pas un certain Herr Haubrich? J'ai eu connaissance de l'existence de ce monsieur après avoir contacté Maxi Mehnert d'Aspenmodels pour lui demander si sa compagnie produisait toujours des aiguillages Z, et il m'a dit que non mais m'a envoyé vers ce gars Haubrich... Je n'ai pas encore eu le temps de le contacter mais m'apprête à le faire sous peu.

Et je me demandais si l'aiguillage ci-dessus était son oeuvre...

Domi
Revenir en haut
kadeeyac
Mountain
Mountain

En ligne

Inscrit le: 31 Déc 2008
Messages: 1 783
Prénom: philippe

MessagePosté le: Mar 1 Fév 2011 - 19:13    Sujet du message: [Z] - Aiguillage FM Répondre en citant

Je ne peux rien te dire de plus, j'ai découvert ça ce matin, je te laisse le soin de découvrir la suite cher Domi Exclamation Question

Pour ma part, je vais m'abstenir dans cet investissement, c'est sûr que c'est du beau...

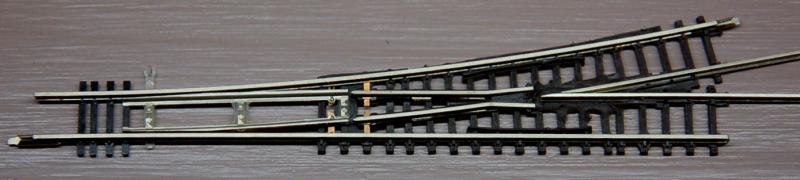

ce week-end, mon cousin Gregory que je salue, m'a filé un aiguillage marklin

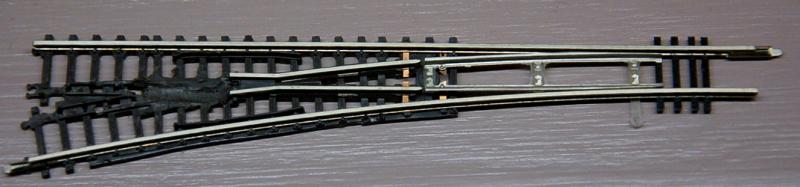

Je suis entrain de le désosser son aiguillage, 'y va me tuer

Virer les fils de rails du milieu formant une cascade de profilés fantaisistes et virer aussi toute la platine du moteur
en découpant au ciseau son substrat.



puis avec du profilé MTL, former la pointe de coeur. On en ai qu'au début ...



...on verra bien, je l'ai fait en G pourquoi pas en z Mr. Green
_________________
Des chercheurs qui cherchent, on en trouve, des chercheurs qui trouvent, on en cherche. L'homme n'a pas été au bout de tout ses possibles. Julos Beaucarne
Revenir en haut
domi
Invité

Hors ligne




MessagePosté le: Jeu 3 Fév 2011 - 17:14    Sujet du message: [Z] - Aiguillage FM Répondre en citant

Astucieux ton truc... Même si le travelage est trop écarté cet aiguillage a maintenant un aspect tout à fait correct... Et en plus tu l'as transformé en coeur alimenté. Okay

Domi
Revenir en haut
kadeeyac
Mountain
Mountain

En ligne

Inscrit le: 31 Déc 2008
Messages: 1 783
Prénom: philippe

MessagePosté le: Jeu 3 Fév 2011 - 18:05    Sujet du message: [Z] - Aiguillage FM Répondre en citant

Une fois terminé le travail de fonctionnalité, il sera facile de coller des traverses supplémentaires
mais je n'en suis pas encore là Rolling Eyes
_________________
Des chercheurs qui cherchent, on en trouve, des chercheurs qui trouvent, on en cherche. L'homme n'a pas été au bout de tout ses possibles. Julos Beaucarne
Revenir en haut
ZFRANK
Porter
Porter

Hors ligne

Inscrit le: 23 Sep 2010
Messages: 48
Prénom: Frank
Echelle(s) pratiquée(s): Z

MessagePosté le: Lun 14 Fév 2011 - 12:57    Sujet du message: [Z] - Aiguillage FM Répondre en citant

....et pour l'aiguilage suivante, voir le site de Fast Tracks!
http://www.handlaidtrack.com
/Frank
Revenir en haut
Visiter le site web du posteur
domi
Invité

Hors ligne




MessagePosté le: Lun 14 Fév 2011 - 19:00    Sujet du message: [Z] - Aiguillage FM Répondre en citant

J'ai bien peur qu'il me faille passer par la case Fast-Tracks à l'avenir, s'il est avéré que les problèmes de santé de Peter Wright se prolongent... Rolling Eyes

Domi
Revenir en haut
ZFRANK
Porter
Porter

Hors ligne

Inscrit le: 23 Sep 2010
Messages: 48
Prénom: Frank
Echelle(s) pratiquée(s): Z

MessagePosté le: Mar 15 Fév 2011 - 00:05    Sujet du message: [Z] - Aiguillage FM Répondre en citant

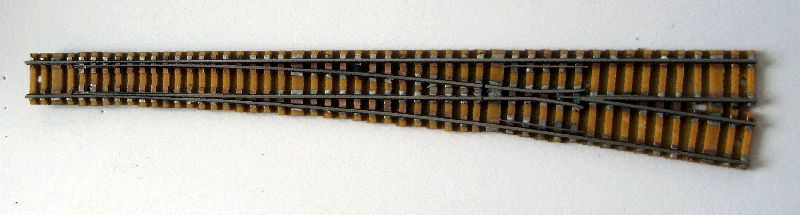

j'ai utilisée une traverse d'échelle N pour changer le voie d'aiguillage (throwbar: je ne sait pas le mot au Français), c'est plus robuste comme une traverse d'échelle Z. Jusqu'à maintenant, j'ai eu deux fois une brisure de soudure à le "throwbar". Je n'utiliser pas les gabarit (fixture au Anglais) de Fast Tracks, j'ai faire les gabarit come 2mm échelle (2mm société an Angleterre). Mais les aiguillages sont comparable. Sa marché bien pour moi, mais oui elles sont pas robuste come Märklin.



/Frank
Revenir en haut
Visiter le site web du posteur
LOG MAN
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Aoû 2007
Messages: 3 000
Prénom: titi
Echelle(s) pratiquée(s): ON30

MessagePosté le: Mar 15 Fév 2011 - 00:27    Sujet du message: [Z] - Aiguillage FM Répondre en citant

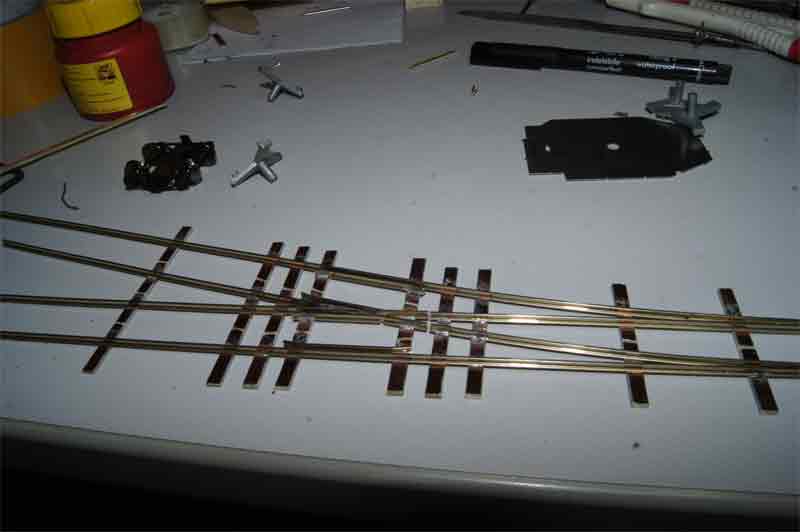

Tiens c'est bizarre, on donne tous dans l'aiguillage en ce moment:


_________________
THIERRY
Si tu as le Nord en face, tu as donc le Sudoku.
Revenir en haut
LOG MAN
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Aoû 2007
Messages: 3 000
Prénom: titi
Echelle(s) pratiquée(s): ON30

MessagePosté le: Mar 15 Fév 2011 - 00:29    Sujet du message: [Z] - Aiguillage FM Répondre en citant

En tout cas, chapeau Messieurs, s'attaquer à du Zeu en code 40, parking'son s'abstenir. Okay
_________________
THIERRY
Si tu as le Nord en face, tu as donc le Sudoku.
Revenir en haut
kadeeyac
Mountain
Mountain

En ligne

Inscrit le: 31 Déc 2008
Messages: 1 783
Prénom: philippe

MessagePosté le: Mar 15 Fév 2011 - 13:51    Sujet du message: [Z] - Aiguillage FM Répondre en citant

ZFRANK a écrit:
j'ai utilisée une traverse d'échelle N pour changer le voie d'aiguillage (throwbar: je ne sait pas le mot au Français), c'est plus robuste comme une traverse d'échelle Z. Jusqu'à maintenant, j'ai eu deux fois une brisure de soudure à le "throwbar". Je n'utiliser pas les gabarit (fixture au Anglais) de Fast Tracks, j'ai faire les gabarit come 2mm échelle (2mm société an Angleterre). Mais les aiguillages sont comparable. Sa marché bien pour moi, mais oui elles sont pas robuste come Märklin.



/Frank




Arrow C'est très fin ton travail, un grand bravo à toi Okay Okay Okay
_________________
Des chercheurs qui cherchent, on en trouve, des chercheurs qui trouvent, on en cherche. L'homme n'a pas été au bout de tout ses possibles. Julos Beaucarne
Revenir en haut
domi
Invité

Hors ligne




MessagePosté le: Mar 15 Fév 2011 - 19:58    Sujet du message: [Z] - Aiguillage FM Répondre en citant

Oui, le rendu est superbe et ça mériterait que je me penche sur la question....

Domi
Revenir en haut
ZFRANK
Porter
Porter

Hors ligne

Inscrit le: 23 Sep 2010
Messages: 48
Prénom: Frank
Echelle(s) pratiquée(s): Z

MessagePosté le: Jeu 17 Fév 2011 - 20:10    Sujet du message: [Z] - Aiguillage FM Répondre en citant

Merci, pour le compliment...le secret c'est patience et prennez le temp pour les projets. J'ai aussi fait plusieurs l'aiguillages qui ne fonctionnent pas. Mr. Green

/Frank
Revenir en haut
Visiter le site web du posteur
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 21 146
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Jeu 17 Fév 2011 - 21:39    Sujet du message: [Z] - Aiguillage FM Répondre en citant

Oui, c'est ce que répètent tous ceux qui construisent leur voie : essayez, essayez et essayez encore ... vous finirez par y arriver et vous vous demanderez pourquoi vous ne l'avez pas fait avant !
J'avoue que je ne suis pas prêt ... bon faut dire aussi que mes besoins en aiguilles ne sont pas énormes !
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
domi
Invité

Hors ligne




MessagePosté le: Ven 18 Fév 2011 - 23:23    Sujet du message: [Z] - Aiguillage FM Répondre en citant

starbuck a écrit:
bon faut dire aussi que mes besoins en aiguilles ne sont pas énormes !


Moi il m'en faudra environ une cinquantaine pour mon futur réseau... Rolling Eyes Et ce qui m'emmerde dans le cas où Peter Wright mette la clé sous la porte, c'est que non seulement il me faudra apprivoiser la technique "Fast Track", mais qu'en plus les aiguillages que l'on fabrique avec ces "patrons" sont différents de ceux de Peter Wright, ce qui m'imposera une refonte complète du plan que j'avais réalisé il y a 15 mois. Evil or Very Mad

Domi
