Problème décodeur sur Atlas RS-11 (N) (résolu)
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Le Forum US Index du Forum -> Modélisme Ferroviaire -> DCC et Electronique -> DCC -> Décodeurs
Sujet précédent :: Sujet suivant
Auteur Message
Ellington
Consolidation
Consolidation

Hors ligne

Inscrit le: 14 Déc 2010
Messages: 353
Prénom: Buzz
Echelle(s) pratiquée(s): N

MessagePosté le: Sam 1 Jan 2011 - 12:55    Sujet du message: Problème décodeur sur Atlas RS-11 (N) (résolu) Répondre en citant

PublicitéSupprimer les publicités ?
Bonjour,

Je vous expose mon soucis.

J'ai fait l'acquisition d'une RS-11 Atlas (echelle N) analogique, DCC ready.

J'ai commandé le décodeur DCC recommandé par Atlas, directement sur leur site aux US. Après une assez longue attente, je viens juste de le recevoir.

Je remplace la platine analogique par la platine digitale et je pose la petite bête sur le réseau.

Création d'une nouvelle loco sur la centrale (ECoS) et au lieu de voir ma jolie petite chose se mettre à avancer, une vilaine odeur de brulé, puis une lueur vive sur le circuit électronique !


Qu'a-t-il bien pu se passer ?


Merci de vos avis,


Bonne année à tous


Ellington


Dernière édition par Ellington le Dim 30 Jan 2011 - 11:30; édité 1 fois
Revenir en haut
Ocatarinetabellatchitchix
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 12 189
Prénom: Pascal
Echelle(s) pratiquée(s): Tubesca

MessagePosté le: Sam 1 Jan 2011 - 16:17    Sujet du message: Problème décodeur sur Atlas RS-11 (N) (résolu) Répondre en citant

Une erreur au montage de ton décodeur.

Je n'ai plus en tête le montage sur la RS 11, je ne sais même pas si j'en ai une mais souvent il faut monter avant un scotch isolant qui est fourni avec les décodeurs ( du moins les Digitrax)

As tu des photos Question Question
_________________
En avant et au travers !
Revenir en haut
MSN
Ellington
Consolidation
Consolidation

Hors ligne

Inscrit le: 14 Déc 2010
Messages: 353
Prénom: Buzz
Echelle(s) pratiquée(s): N

MessagePosté le: Sam 1 Jan 2011 - 18:58    Sujet du message: Problème décodeur sur Atlas RS-11 (N) (résolu) Répondre en citant

J'ai reçu le décodeur dans une enveloppe sans notice, et sur le site d'Atlas, il n'y a pas de recommandation particulière : http://www.atlasrr.com/pdf/LE063XF Manual_Atlas.pdf

J'ai vu quelque chose à propos des isolants sur les Kato, mais rien de mentionné chez Atlas.

Le décodeur fourni par Atlas est un Lenz.
Revenir en haut
Ocatarinetabellatchitchix
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 12 189
Prénom: Pascal
Echelle(s) pratiquée(s): Tubesca

MessagePosté le: Dim 2 Jan 2011 - 16:46    Sujet du message: Problème décodeur sur Atlas RS-11 (N) (résolu) Répondre en citant

Bon je n'ai pas de RS 11 Shocked et je le regrette bien Embarassed Embarassed

Chez Atlas, il y a bien deux demi châssis à séparer pour insérer le décodeur Question Question ( Bubule, aide moi stp ??)

A cet endroit, ou il y a un évidement, la platine risque de toucher le châssis. Avec les Digitrax, on pose un isolant et ça vaut mieux.

Pourquoi avoir choisi un Lenz Question Est ce vraiment moins cher qu'un Digitrax ou il y a une autre raison Question Question
_________________
En avant et au travers !
Revenir en haut
MSN
Ocatarinetabellatchitchix
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 12 189
Prénom: Pascal
Echelle(s) pratiquée(s): Tubesca

MessagePosté le: Dim 2 Jan 2011 - 16:53    Sujet du message: Problème décodeur sur Atlas RS-11 (N) (résolu) Répondre en citant

Et après une visite sur les sites Digitrax

http://digitrax.com/decsel.php

http://digitrax.com/decodeindex.php

Je me rends compte que je ne trouve pas la RS-11 Shocked Shocked Shocked

Ou alors je recommence l'année comme l'année dernière, toujours aussi nul
_________________
En avant et au travers !
Revenir en haut
MSN
Ellington
Consolidation
Consolidation

Hors ligne

Inscrit le: 14 Déc 2010
Messages: 353
Prénom: Buzz
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 2 Jan 2011 - 19:46    Sujet du message: Problème décodeur sur Atlas RS-11 (N) (résolu) Répondre en citant

Et bien, j'ai fait la même recherche que toi, et je n'ai effectivement pas trouvé la RS-11... c'est pourquoi j'ai commandé le décodeur "d'origine" directement à Atlas.

Pour ce qui est du montage, c'est bien ce que tu décris, deux demi-chassis à dissocier, dépose de la platine analogique te repose et montage du décodeur qui a la même taille et deux contact pour la prise de courant par les chassis. Mais je ne vois pas ce qu'il faut isoler.
Revenir en haut
Ocatarinetabellatchitchix
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 12 189
Prénom: Pascal
Echelle(s) pratiquée(s): Tubesca

MessagePosté le: Dim 2 Jan 2011 - 20:19    Sujet du message: Problème décodeur sur Atlas RS-11 (N) (résolu) Répondre en citant

Une, il faudrait que je te fasse une photo d'une Atlas pour t'indiquer l'endroit.

Deux, il faut demander à Roger le décodeurs correspondant chez Digitrax, s'il existe.
_________________
En avant et au travers !
Revenir en haut
MSN
Ocatarinetabellatchitchix
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 12 189
Prénom: Pascal
Echelle(s) pratiquée(s): Tubesca

MessagePosté le: Dim 2 Jan 2011 - 20:27    Sujet du message: Problème décodeur sur Atlas RS-11 (N) (résolu) Répondre en citant

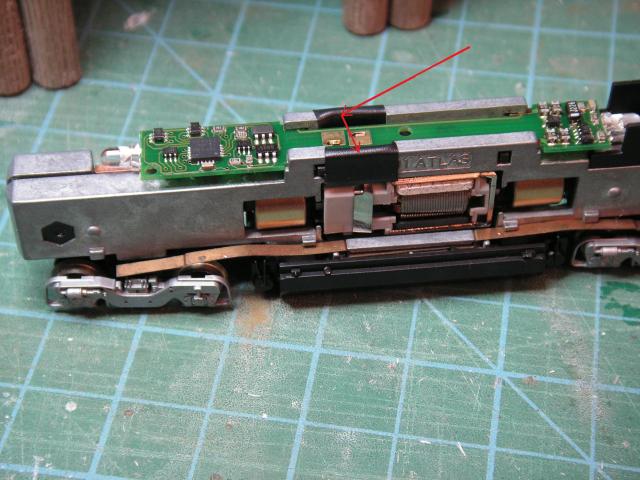

Voilà un exemple sur une Dash 8 Atlas, tu noteras l'isolation du châssis à l'endroit ou se trouvent les pattes du moteur.


_________________
En avant et au travers !
Revenir en haut
MSN
Ellington
Consolidation
Consolidation

Hors ligne

Inscrit le: 14 Déc 2010
Messages: 353
Prénom: Buzz
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 2 Jan 2011 - 21:02    Sujet du message: Problème décodeur sur Atlas RS-11 (N) (résolu) Répondre en citant

Je ferai une photo à l'occasion, mais ça ressemble à ça.
Revenir en haut
rene 49000
Mogul
Mogul

Hors ligne

Inscrit le: 26 Mai 2007
Messages: 225
Prénom: rene
Echelle(s) pratiquée(s): N us

MessagePosté le: Lun 3 Jan 2011 - 14:33    Sujet du message: Problème décodeur sur Atlas RS-11 (N) (résolu) Répondre en citant

la reponse est la

under conventional DC will also run exceptionally well under DCC.
The LE063XF decoder is quite small and will fit into the B23-7, B30-7,
B36-7, Dash 8-40B, GP-38, DCC-ready GP-40, GP-40-2, DCC-ready
SD-7, DCC-ready SD-9, SD-35, Train Master, and U25B locomotives.
Precautions to Take When Installing the Decoder:
Although the LE063XF decoder has many internal safeguards to prevent
damage, you must not allow any metal part of the locomotive to touch
surface components of the decoder other than the pickup pads on the
decoder that connect to the wheel-sets, the headlights, and the motor.
Any contact to other parts of the decoder can cause a direct
internal short circuit and destroy the DCC decoder.
The LE063XF decoder is not completely protected against static
electricity and has sensitive electronic parts. When installing this
decoder in your N scale locomotive, it is recommended that you wear a
grounded anti-static wrist strap. Also be careful in handling the decoder,
especially in the area around the top rear part of the decoder (the area
where the microprocessor is located).

il faut isole le chassis du decodeur
_________________
membre AFAN
A+ rene
Revenir en haut
Ellington
Consolidation
Consolidation

Hors ligne

Inscrit le: 14 Déc 2010
Messages: 353
Prénom: Buzz
Echelle(s) pratiquée(s): N

MessagePosté le: Lun 3 Jan 2011 - 15:05    Sujet du message: Problème décodeur sur Atlas RS-11 (N) (résolu) Répondre en citant

Je viens de recevoir un nouveau décodeur de chez Atlas, j'essaierai ce soir.

J'ai également reçu deux Kato SD 70 (et leurs décodeurs à monter), je serai très prudent....

J'espère juste n'avoir cramé que le décodeur...

Merci à vous.
Revenir en haut
Ocatarinetabellatchitchix
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 12 189
Prénom: Pascal
Echelle(s) pratiquée(s): Tubesca

MessagePosté le: Lun 3 Jan 2011 - 15:26    Sujet du message: Problème décodeur sur Atlas RS-11 (N) (résolu) Répondre en citant

Tu ne peux cramer rien d'autre .....
_________________
En avant et au travers !
Revenir en haut
MSN
Ellington
Consolidation
Consolidation

Hors ligne

Inscrit le: 14 Déc 2010
Messages: 353
Prénom: Buzz
Echelle(s) pratiquée(s): N

MessagePosté le: Lun 3 Jan 2011 - 15:29    Sujet du message: Problème décodeur sur Atlas RS-11 (N) (résolu) Répondre en citant

Je m'inquiétais juste pour le moteur... si je lui ai envoyé 14V alternatif au lieu de 12V continu !
Revenir en haut
Ocatarinetabellatchitchix
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 12 189
Prénom: Pascal
Echelle(s) pratiquée(s): Tubesca

MessagePosté le: Lun 3 Jan 2011 - 17:15    Sujet du message: Problème décodeur sur Atlas RS-11 (N) (résolu) Répondre en citant

Le problème est dans la durée, si ça ne dépasse pas un temps certain ( Mr. Green Mr. Green ) il n'y a aucun problème
_________________
En avant et au travers !
Revenir en haut
MSN
Ellington
Consolidation
Consolidation

Hors ligne

Inscrit le: 14 Déc 2010
Messages: 353
Prénom: Buzz
Echelle(s) pratiquée(s): N

MessagePosté le: Lun 3 Jan 2011 - 17:19    Sujet du message: Problème décodeur sur Atlas RS-11 (N) (résolu) Répondre en citant

J'ai appuyé sur l'arrêt d'urgence dès que j'ai vu la fumée.... Coyotte
