MessagePosté le: Jeu 11 Nov 2010 - 11:46    Sujet du message: Rayon de courbes Répondre en citant

PublicitéSupprimer les publicités ?
Qui a dit que nos courbes en modèle réduit étaient trop serrées par rapport à la réalité??? Mr. Green

http://www.railpictures.net/viewphoto.php?id=339228&nseq=124

Domi
Revenir en haut
Antoine
Mountain
Mountain

Hors ligne

Inscrit le: 18 Jan 2010
Messages: 1 384
Prénom: Antoine
Echelle(s) pratiquée(s): HO

MessagePosté le: Jeu 11 Nov 2010 - 11:51    Sujet du message: Rayon de courbes Répondre en citant

Ouhla, ça doit quand même grincer.

Super trouvaille ! Okay
_________________
Diesel forever.
Revenir en haut
MSN
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Jeu 11 Nov 2010 - 12:26    Sujet du message: Rayon de courbes Répondre en citant

J'adore cette photo ! J'avais trouvé pire sur Railpictures, un boxcar poussé dans un hangar, a vu de nez ça dépassait pas les 10m de rayon de courbure... Fallait voir les bogies littéralement sortis du châssis du boxcar... Je vais essayé de remettre la main dessus... Profitons en pour poster ici toutes les photos de rayons de courbures ultra serrés.
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
domi
Invité

Hors ligne




MessagePosté le: Jeu 11 Nov 2010 - 15:30    Sujet du message: Rayon de courbes Répondre en citant

Ca marche. Et on donnera une palme à celui qui nous trouvera le rayon le plus serré pour chaque écartement! Mr. Green

Domi
Revenir en haut
trainchief
Mikado
Mikado

Hors ligne

Inscrit le: 13 Fév 2010
Messages: 793
Prénom: Fred
Echelle(s) pratiquée(s): 0e, h0, N... et 1/35

MessagePosté le: Jeu 11 Nov 2010 - 15:45    Sujet du message: Rayon de courbes Répondre en citant

Le rail extérieur doit méchament souffrir aussi...ayons une pensée pour tous ces rails qui souffrent ainsi chaque jour dans l'indiffèrence totale...Amen. Sad
_________________
" Un Train vaut mieux que deux tu l'auras "
Revenir en haut
Rodp17
Mikado
Mikado

Hors ligne

Inscrit le: 07 Mai 2010
Messages: 647
Prénom: rodolphe
Echelle(s) pratiquée(s): N

MessagePosté le: Ven 12 Nov 2010 - 14:19    Sujet du message: Rayon de courbes Répondre en citant

c'est coton comme rayon...
Embarassed
_________________
le N us un pas de géant.......
Revenir en haut
GP-30 S-F
Consolidation
Consolidation

Hors ligne

Inscrit le: 17 Déc 2009
Messages: 297
Prénom: denis
Echelle(s) pratiquée(s): h0

MessagePosté le: Ven 12 Nov 2010 - 15:31    Sujet du message: Rayon de courbes Répondre en citant

oui mais si vous regardez bien c est pas une loco qui pousse ou tire mais un petit tracteur, les locos ne doivent pas passer elle .
_________________
En plus des modeles réduits, mon sport http://offshorepassion.com/34DEFERLANTE.html
Revenir en haut
domi
Invité

Hors ligne




MessagePosté le: Ven 12 Nov 2010 - 16:10    Sujet du message: Rayon de courbes Répondre en citant

Du moins pas toutes les locos. Si on prend une SD40-2 par exemple, autant que je me souvienne ça doit pouvoir passer sur des courbes de 30° en isolé et 22° une fois attelées. Ce sont des valeurs que je pense avoir en mémoire mais je pourrai vous donner les donner exactement lundi à mon retour chez moi une fois que j'aurai vérifié dans ma doc. Peut-être qu'une BB, genre SW1500 ou GP38 peut encaisser des courbes plus serrées. Mais ici, avec des courbes de 45° come indiqué par le lien, on en est loin en effet. Shocked

(Petit rappel: dans la terminologie US, une "XX° curve" est une courbe qui donne à la voie une différence d'orientation, de cap si vous préférez, de XX° tous les 100' parcourus. Dans l'exemple de la photo en lien ci-dessus, c'est une courbe de 45° => 45° en 100'. Un cercle complet donnerait donc une circonférence de 800', soit ~250m Shocked ...).

Domi
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Sam 13 Nov 2010 - 10:39    Sujet du message: Rayon de courbes Répondre en citant

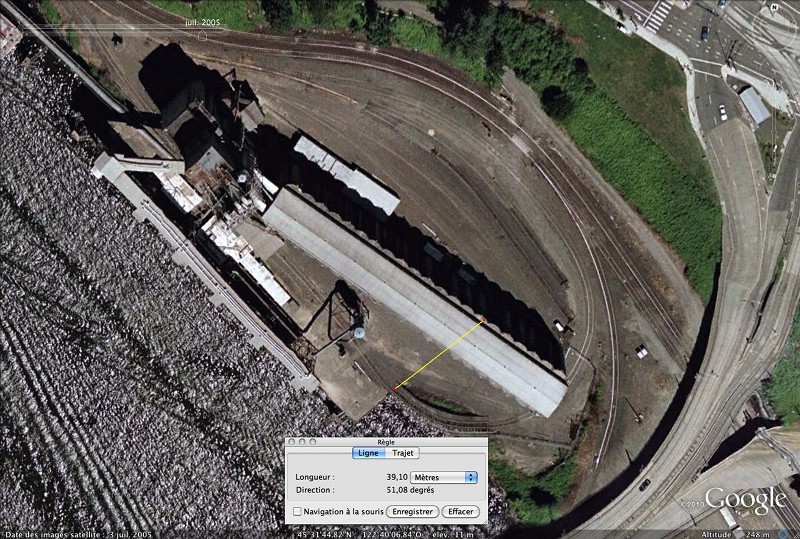

Vu d'en haut, le rayon de la courbe est effectivement de 40 m environ Shocked


_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Rodp17
Mikado
Mikado

Hors ligne

Inscrit le: 07 Mai 2010
Messages: 647
Prénom: rodolphe
Echelle(s) pratiquée(s): N

MessagePosté le: Lun 15 Nov 2010 - 21:48    Sujet du message: Rayon de courbes Répondre en citant

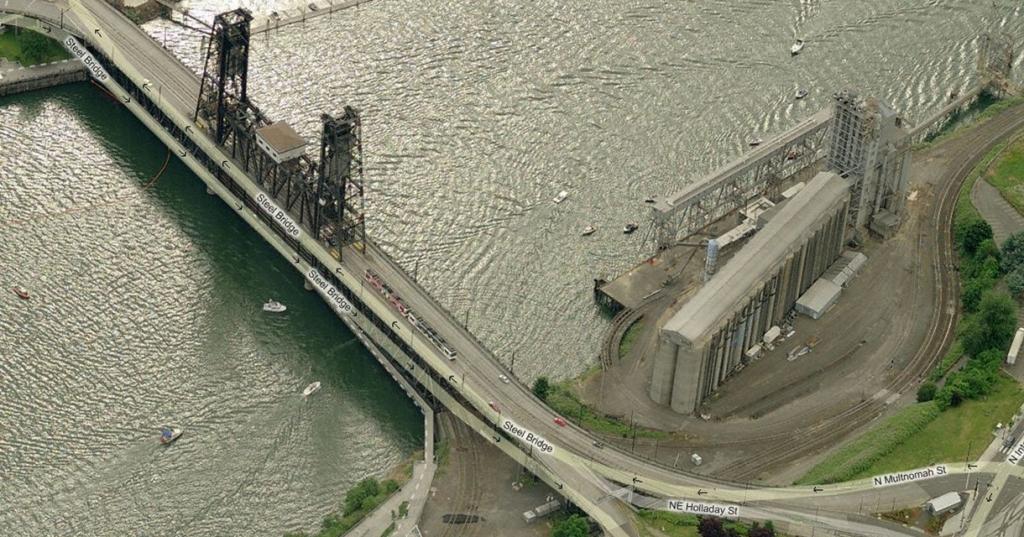

Autre vue sympathique avec un pont typiquement US :


_________________
le N us un pas de géant.......
Revenir en haut
Jeff
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Nov 2008
Messages: 3 940
Prénom: jean-françois
Echelle(s) pratiquée(s): HO, Z

MessagePosté le: Lun 15 Nov 2010 - 22:38    Sujet du message: Rayon de courbes Répondre en citant

Dans les années 30, la Uintah railway exploitait une ligne miniere a voie de 3 pieds avec une courbe d'a peu pres 26m de rayons, en rampe de 7 % !!!

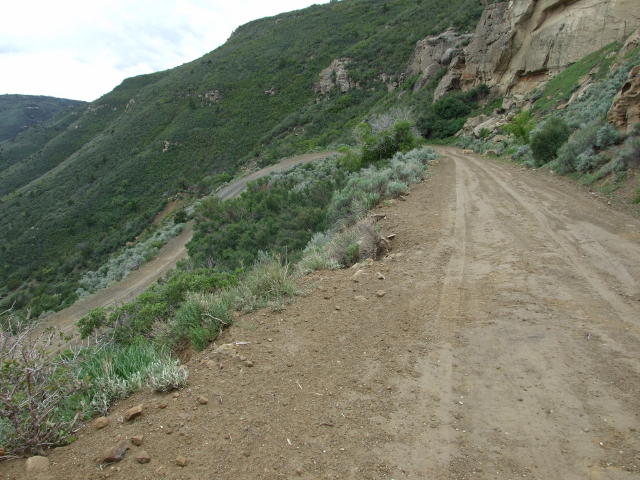

Moro Castle, de nos jours :

_________________
Jeff.
"en pause"
Revenir en haut
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 416
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Mar 16 Nov 2010 - 10:28    Sujet du message: Rayon de courbes Répondre en citant

Impressionnant !! Shocked Okay
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
Rodp17
Mikado
Mikado

Hors ligne

Inscrit le: 07 Mai 2010
Messages: 647
Prénom: rodolphe
Echelle(s) pratiquée(s): N

MessagePosté le: Mar 16 Nov 2010 - 12:10    Sujet du message: Rayon de courbes Répondre en citant

La compétition devient intéressante.
et Jeff a fait fort!!!!
il va être difficile de trouver mieux

_________________
le N us un pas de géant.......
Revenir en haut
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Mar 16 Nov 2010 - 12:16    Sujet du message: Rayon de courbes Répondre en citant

Oui, là le niveau est très haut (voir serré hihihi Mr. Green ). Pour la courbe industrielle, c'est une très bonne idée de réseau Okay
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
jean-pierre
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 16 918
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Mar 16 Nov 2010 - 19:19    Sujet du message: Rayon de courbes Répondre en citant

Sujet passionnant . Okay

Ahhhhhhh l’ Uintah railway.:bave:
________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
