Stéréolithographie - Comment ça marche, qu'est-ce qu'on peut demander?
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Le Forum US Index du Forum -> Modélisme Ferroviaire -> Général
Sujet précédent :: Sujet suivant
Auteur Message
Frederic Testard
Staff
Staff

En ligne

Inscrit le: 04 Juin 2007
Messages: 10 719
Prénom: Frédo
Echelle(s) pratiquée(s): Sn3, On30

MessagePosté le: Lun 30 Aoû 2010 - 21:42    Sujet du message: Stéréolithographie - Comment ça marche, qu'est-ce qu'on peut demander? Répondre en citant

PublicitéSupprimer les publicités ?
Comme celui consacré à la découpe laser, ce fil propose de mieux connaître la technique de type imprimante 3D qui permet à partir d'un fichier adéquat de fabriquer par empilement de couches de résine des modèles aux formes complexes.

L'affaire est plus compliquée que pour le laser parce qu'il faut envoyer un fichier 3D à l' "imprimeur", et c'est pourquoi le topic ci-dessous est à la fois consacré à la manière d'obtenir un tel fichier avec le programme Sketchup dans sa version disponible gratuitement sur le site de Google et à ce que l'on obtient ensuite comme pièce.
Eparpillés le long du fil on trouvera des liens vers d'autres forums et d'autres réalisations.

http://www.finescalerr.com/smf/index.php?topic=816.0

Une fois encore, il ne s'agit pas de voir là la fin du modélisme, mais un outil - quand même relativement difficile d'accés en dépit de coûts apparemment pas trop astronomiques - pour obtenir des pièces que l'on ne pouvait pas avoir avant.

Un peu plus tard, je lancerai aussi un sujet sur la photogravure et les maisons proposant des prix très raisonnables. On sera là de nouveau sur un versant relativement facile informatiquement parlant, et qui conduira à mon avis à des choses pas si éloignées de ce qu'on peut avoir avec un laser, même si on ne les applique sans doute pas aux mêmes sujets.
_________________
Frédéric Testard

And in the end, it’s not the years in your life that count. It's the life in your years. (Abraham Lincoln)
Revenir en haut
Le PN
Mogul
Mogul

Hors ligne

Inscrit le: 31 Juil 2010
Messages: 174
Prénom: Pierre-Noël
Echelle(s) pratiquée(s): HO

MessagePosté le: Lun 30 Aoû 2010 - 23:35    Sujet du message: Stéréolithographie - Comment ça marche, qu'est-ce qu'on peut demander? Répondre en citant

Attention avec la stéréolithographie: La résine utilisée ne tient apparemment pas toujours dans le temps.

J'ai une fois eu une discussion sur un autre forum à ce sujet avec un colistier qui avait essayé de faire un wagon suivant ce procédé. Résultat superbe au début, mais la caisse a rapidement commencé à se déformer avant de littéralement tomber en morceaux.

Autre piste à tenter: Utiliser les modèles produits en stéréolithigraphie comme modèles pour fonderie de précision (Procédé de la cire perdue), pour obtenir des pièces en laiton coulé ou en zamac (ou similaire).
_________________
Pierre-Noël Rietsch (Le PN)

Wattwil (CH)

www.trainweb.org/railphot
Revenir en haut
Visiter le site web du posteur
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mar 31 Aoû 2010 - 00:39    Sujet du message: Stéréolithographie - Comment ça marche, qu'est-ce qu'on peut demander? Répondre en citant

Effectivement les pièces obtenues avec la stéréolithographie peuvent être fragiles. Mais cela doit dépendre du procédé utilisé et de la qualité du matériau (résine). J'ai utilisé cette technique il y a une dizaine d'année pour un projet et la petite série de pièces obtenue à l'époque à très bien résisté aux contraintes d'une ligne de production de téléphones. Mais cela avait couté très cher...

En tout cas, je suis d'accord. Toutes ces techniques de prototypage rapides sont normalement réservés à la réalisation de modèles maitres ou de modèles de validation de conception.

La stéréolithographie utilisant le laser ou les UV pour polymériser une résine permet de réaliser des pièces aux formes complexes qui parfois ne peuvent pas être réalisées par usinage classique.

L'impression 3D semble se "démocratiser" car elle est d'un coût inférieur au procédé utilisant le laser. La technique est un peu différente. Au lieu d'un laser qui polymérise la résine couche par couche dans un bain, un sorte de tête d'impression dépose une fine couche de résine qui est ensuite polymérisée par UV. Par empilement de couches successives on fini par obtenir la forme voulue.

Exemples en image :




_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/


Dernière édition par Spike le Mar 31 Aoû 2010 - 11:44; édité 1 fois
Revenir en haut
paponmimo
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Mar 2008
Messages: 8 899
Echelle(s) pratiquée(s): ho

MessagePosté le: Mar 31 Aoû 2010 - 06:01    Sujet du message: Stéréolithographie - Comment ça marche, qu'est-ce qu'on peut demander? Répondre en citant

C'est ahurissant ce système. En achetant une telle bécane, on pourra reproduire une quantité de matos. C'est une nouvelle révolution dans la distribution.
_________________
"LA GRAVITE EST LE BONHEUR DES IMBECILES" MONTESQUIEU
Revenir en haut
Yoda
Flooder
Flooder

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 18 054
Prénom: Arnaud dit YODA
Echelle(s) pratiquée(s): Echelle N, On30 et Richter

MessagePosté le: Mar 31 Aoû 2010 - 07:42    Sujet du message: Stéréolithographie - Comment ça marche, qu'est-ce qu'on peut demander? Répondre en citant

Shocked Shocked Shocked Alors là, très impressionnant. Okay
_________________
Revenir en haut
MSN
Alexandre Zelkine
Big Boy
Big Boy

En ligne

Inscrit le: 02 Juin 2007
Messages: 39 202
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Mar 31 Aoû 2010 - 09:18    Sujet du message: Stéréolithographie - Comment ça marche, qu'est-ce qu'on peut demander? Répondre en citant

paponmimo a écrit:
En achetant une telle bécane...

... on creusera surtout un joli déficit dans notre argent de poche de la semaine !...
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
OLIVIER
Big Boy
Big Boy

Hors ligne

Inscrit le: 01 Mar 2009
Messages: 2 659
Prénom: olivier
Echelle(s) pratiquée(s): HO

MessagePosté le: Mar 31 Aoû 2010 - 11:32    Sujet du message: Stéréolithographie - Comment ça marche, qu'est-ce qu'on peut demander? Répondre en citant

En fait cela fait relativement longtemps que ça existe.
On s'en sert au boulot pour confirmer un assemblage ou une pièce etc etc...
Je peux me renseigner sur la société avec qui nous avons travaillé et savoir si elle travaille pour des particuliers. ( mais très honnêtement j'ai de gros doutes.)
_________________
un pigeon ,c'est plus con qu'un dauphin d'accord... mais ça vole ( Audiard. M )
Revenir en haut
Frederic Testard
Staff
Staff

En ligne

Inscrit le: 04 Juin 2007
Messages: 10 719
Prénom: Frédo
Echelle(s) pratiquée(s): Sn3, On30

MessagePosté le: Mar 31 Aoû 2010 - 21:50    Sujet du message: Stéréolithographie - Comment ça marche, qu'est-ce qu'on peut demander? Répondre en citant

En matière de prix, il semble que l'on puisse se procurer une imprimante toute faite pour environ 1100$, ou à faire soi-même pour environ 500$. La question de la démocratisation à venir ne me semble pas aussi jouée d'avance que pour les imprimantes laser il y a quinze ans.
_________________
Frédéric Testard

And in the end, it’s not the years in your life that count. It's the life in your years. (Abraham Lincoln)
Revenir en haut
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 21 165
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Mer 1 Sep 2010 - 17:39    Sujet du message: Stéréolithographie - Comment ça marche, qu'est-ce qu'on peut demander? Répondre en citant

Faut aussi savoir manipuler la 3D !
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
Frederic Testard
Staff
Staff

En ligne

Inscrit le: 04 Juin 2007
Messages: 10 719
Prénom: Frédo
Echelle(s) pratiquée(s): Sn3, On30

MessagePosté le: Mer 1 Sep 2010 - 17:45    Sujet du message: Stéréolithographie - Comment ça marche, qu'est-ce qu'on peut demander? Répondre en citant

En dehors des questions de finance, je pense que tu pointes du doigt le problème majeur, Jean-Marc, la modélisation 3D est certainement beaucoup plus dure qu'en 2D.
_________________
Frédéric Testard

And in the end, it’s not the years in your life that count. It's the life in your years. (Abraham Lincoln)
Revenir en haut
OLIVIER
Big Boy
Big Boy

Hors ligne

Inscrit le: 01 Mar 2009
Messages: 2 659
Prénom: olivier
Echelle(s) pratiquée(s): HO

MessagePosté le: Mer 1 Sep 2010 - 17:57    Sujet du message: Stéréolithographie - Comment ça marche, qu'est-ce qu'on peut demander? Répondre en citant

Il faut un logiciel de dessin indus, tel que Solidworks ( qui gère le 3D ), mais le prix de ce bijou est hors de porté de la plus part des particuliers.
_________________
un pigeon ,c'est plus con qu'un dauphin d'accord... mais ça vole ( Audiard. M )
Revenir en haut
Frederic Testard
Staff
Staff

En ligne

Inscrit le: 04 Juin 2007
Messages: 10 719
Prénom: Frédo
Echelle(s) pratiquée(s): Sn3, On30

MessagePosté le: Mer 1 Sep 2010 - 18:25    Sujet du message: Stéréolithographie - Comment ça marche, qu'est-ce qu'on peut demander? Répondre en citant

Le fil indiqué dans le premier post montre que certains y arrivent avec la version gratuite de sketchup...
_________________
Frédéric Testard

And in the end, it’s not the years in your life that count. It's the life in your years. (Abraham Lincoln)
Revenir en haut
OLIVIER
Big Boy
Big Boy

Hors ligne

Inscrit le: 01 Mar 2009
Messages: 2 659
Prénom: olivier
Echelle(s) pratiquée(s): HO

MessagePosté le: Mer 1 Sep 2010 - 18:45    Sujet du message: Stéréolithographie - Comment ça marche, qu'est-ce qu'on peut demander? Répondre en citant

Mouais... mais regarde bien les détails du Groveland Garage original par exemple.
Vu la précision de ces dessins je suis quasi certain que c'est du Solidworks.( c'est ce que l'on a au boulot) et je ne suis pas sur que Sketchup puisse les faire.
Mais j'avoue n'avoir pas été sur le lien ce que je vais m'empresser de faire.
_________________
un pigeon ,c'est plus con qu'un dauphin d'accord... mais ça vole ( Audiard. M )
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mer 1 Sep 2010 - 21:03    Sujet du message: Stéréolithographie - Comment ça marche, qu'est-ce qu'on peut demander? Répondre en citant

Frederic Testard a écrit:
Le fil indiqué dans le premier post montre que certains y arrivent avec la version gratuite de sketchup...

Cela fait un petit moment déjà que je m'intéresse à ce genre de technologie Wink Quelques réflexions.

Je pense effectivement que la version gratuite de Sketchup doit répondre à nos besoins, du moins si on reste dans des modèles 3D simples. Il est relativement simple à utiliser et disponible pour PC, Mac et Linux. Ce qui est difficile, surtout pour les personnes comme moi qui ont eu des cours de dessin industriel il y a... heu, oulà... longtemps, est de "penser" en 3D et non plus en 2D. Une fois qu'on a compris le principe, ma foi, on s'y fait vite. Les tutoriels de Sketchup sont très bien faits.

Les principaux inconvénients de la version gratuite : elle ne permet pas d'exporter directement les modèles dans des formats standards tels que le DXF/DWG (sauf par l'utilisation de "plug-ins" aux résultats variables), et elle ne permet pas de projeter les modèles 3D en dessins 2D. De plus, Sketchup ne dispose pas vraiment de dimensionnement paramétrique (du moins je n'ai pas encore trouvé comment faire), chose disponible dans des logiciels type Solidworks.

Ce qui est certain, c'est qu'à partir du moment où on a réussi à créer un modèle 3D, quel que soit l'outil utilisé, s'ouvrent d'énormes possibilités, via la stéréolithographie ou la CNC pour réaliser des modèles maîtres ou une petite série.

L'avantage de la stéréolithographie par rapport à la CNC est qu'on peut passer directement du modèle 3D au fichier de fabrication (STL). Pour la CNC, il faut une étape supplémentaire pour définir les outils de coupe et les trajectoires de ceux-ci, étape réalisée avec un logiciel dédié (CAM). Cela rend le processus un peu plus complexe...

Je n'ai pas non plus pris le temps de lire l'intégralité du fil mentionné par Frédéric, mais ce que j'ai pu déjà y lire est très instructif.
De plus, le prestataire mentionné pour la réalisation des objets en stéréolithographie, printapart.com donne sur son site, rubrique FAQ, deux autres programmes de CAD gratuits compatible avec leur système : BRL-CAD et Alibre Xpress.

En ce qui concerne les machines à 1000$ (ou 500$ en kit), il ne peut s'agir à mon humble avis que de machines CNC utilisant la fusion/extrusion d'un fil plastique ou la dépose d'encres épaisses. Le prix est attractif, mais on est très, très loin de la précision d'une machine de stéréolithographie. On obtient ce genre de pièces :

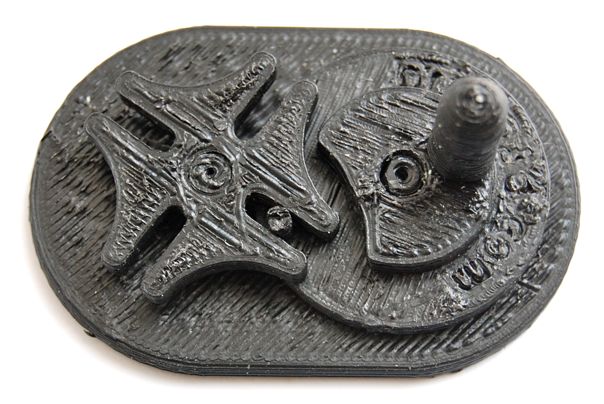

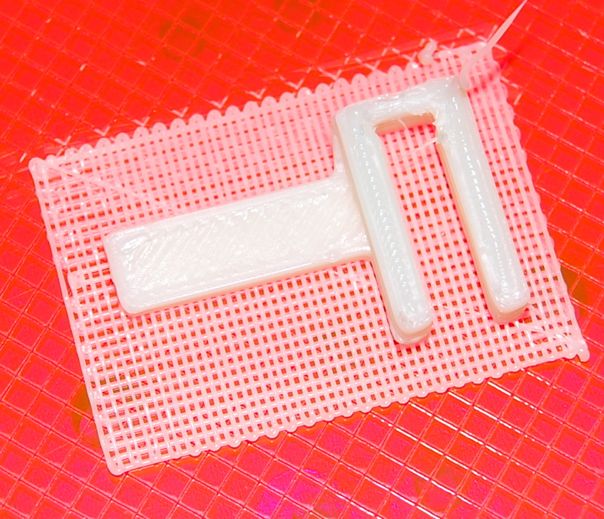

Une petite vidéo montrant un des ces engins en action (la CupCake de MakerBot) et quelques réalisations :



Au vu des résultats par rapport au prix, je préférerais utiliser les services d'une société spécialisée...

N'y a-t-il point de société en Europe proposant un service équivalent à printapart.com ?
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/


Dernière édition par Spike le Mer 1 Sep 2010 - 21:07; édité 1 fois
Revenir en haut
Frederic Testard
Staff
Staff

En ligne

Inscrit le: 04 Juin 2007
Messages: 10 719
Prénom: Frédo
Echelle(s) pratiquée(s): Sn3, On30

MessagePosté le: Mer 1 Sep 2010 - 21:05    Sujet du message: Stéréolithographie - Comment ça marche, qu'est-ce qu'on peut demander? Répondre en citant

Tu veux que je demande sur le fil de Finescale? On est parfois surpris des réponses.
_________________
Frédéric Testard

And in the end, it’s not the years in your life that count. It's the life in your years. (Abraham Lincoln)
Revenir en haut
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 15:23    Sujet du message: Stéréolithographie - Comment ça marche, qu'est-ce qu'on peut demander?

Revenir en haut
