Laughing Salut à tous.

Il y a plusieurs mois, soit en aout 2009, j'avais commencer la construction d'un module.
Je l'avais mis sur ce forum, mais depuis par faute de temps et de place.
Celui-ci fut annule puis détruit.

Aujourd'hui, je reviens avec un nouveau projet, que je vais vous présenter.

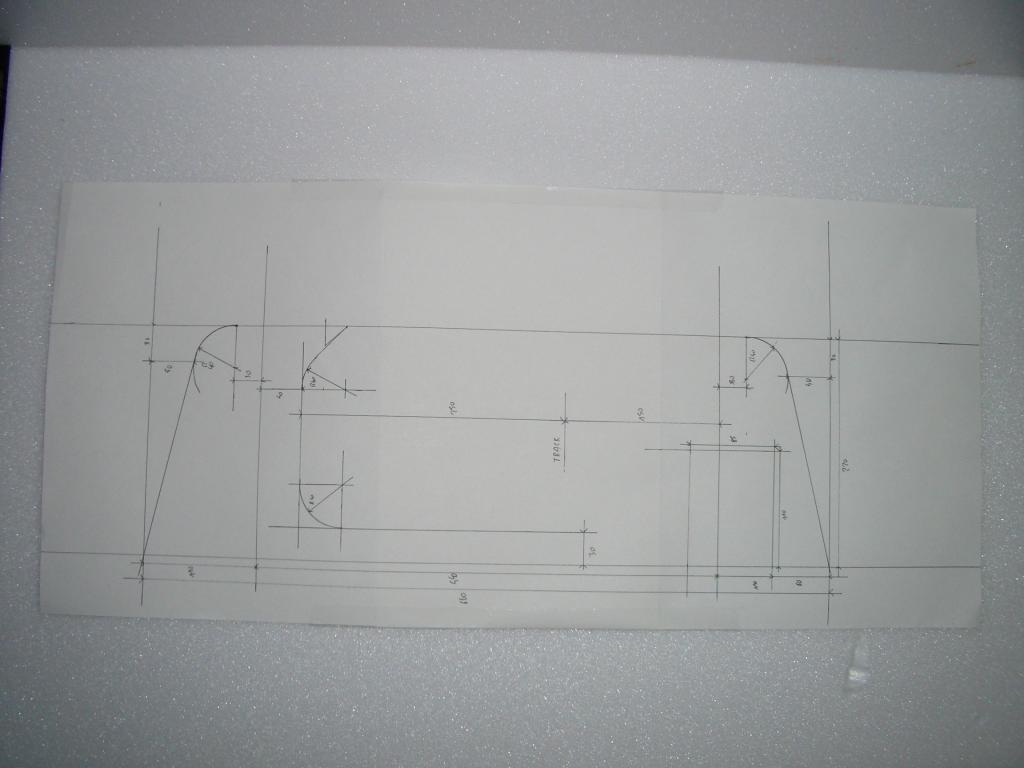

Le plan.

Le module fait 220mm de cote et 660mm de haut.
Il est de type mural.

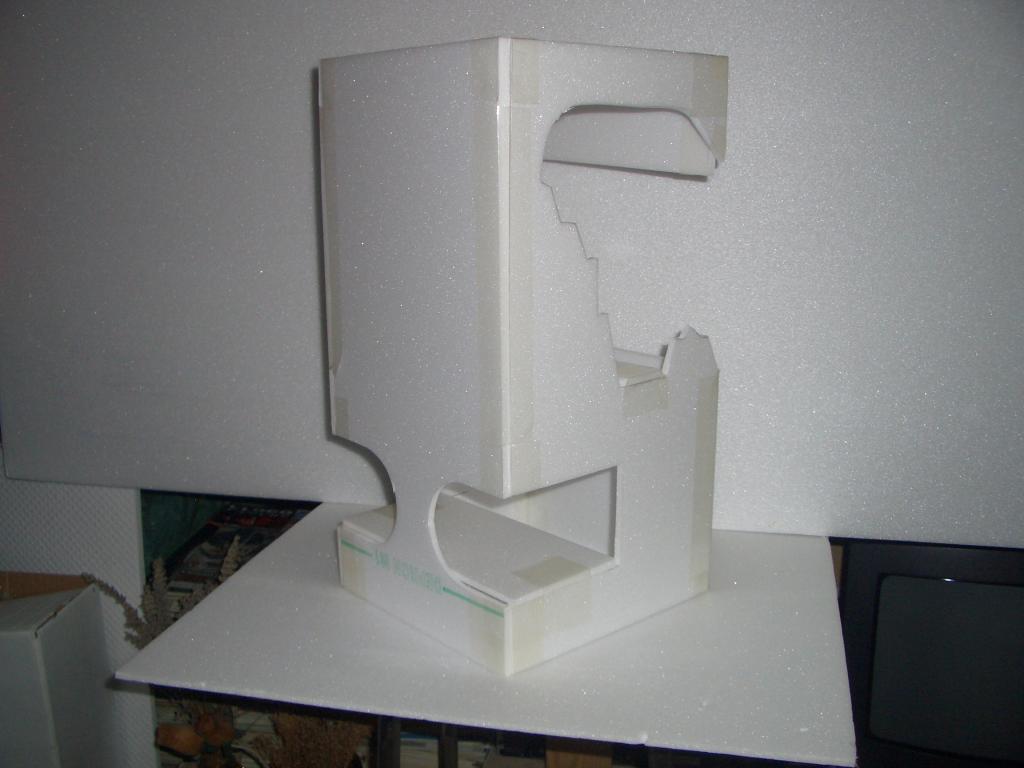

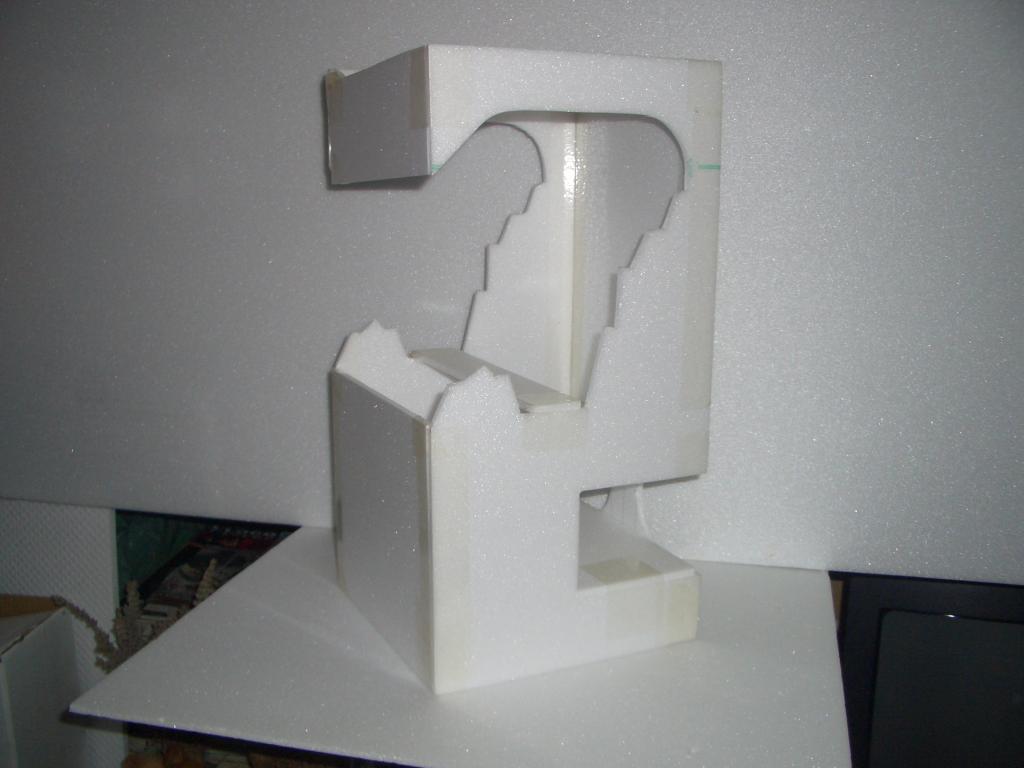

Un essai de volume en dépron, pour ce faire une idée.




J'ai choisi le MDF de 10mm, pour la construction.

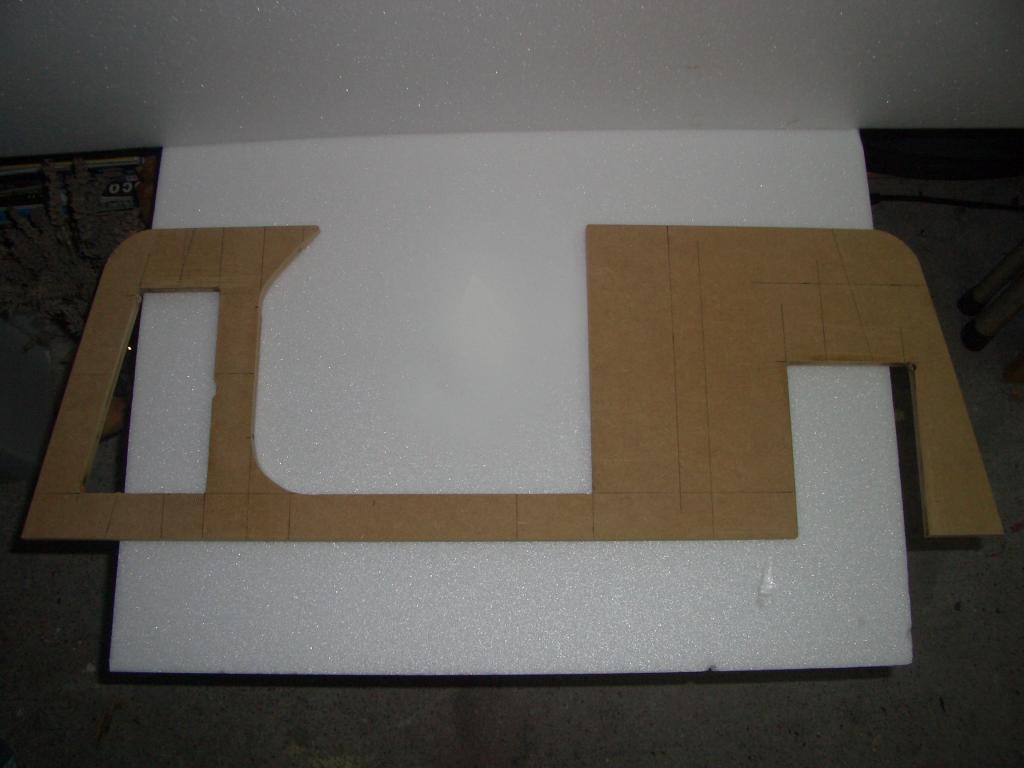

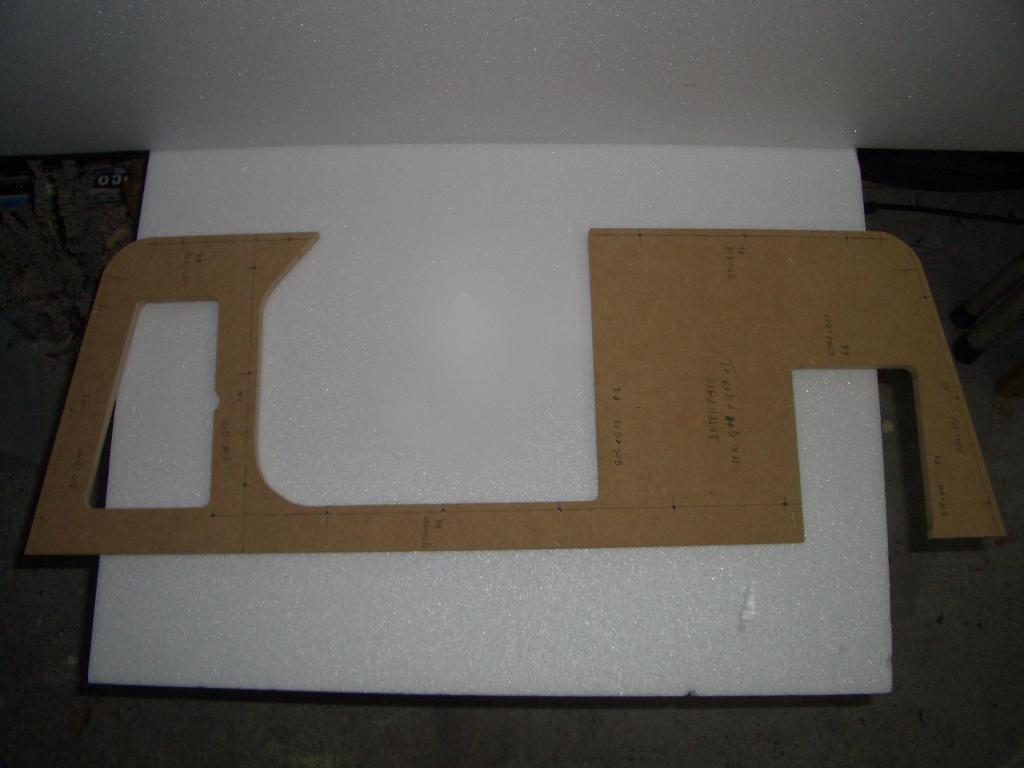

Le gabarit.


Puis les pièces sont poser dessus, et fraiser avec une défonceuse.
Toutes les pièces sont identique puis retoucher par la suite.

Le gabarit de perçage avec les numéros et la taille des pièces.

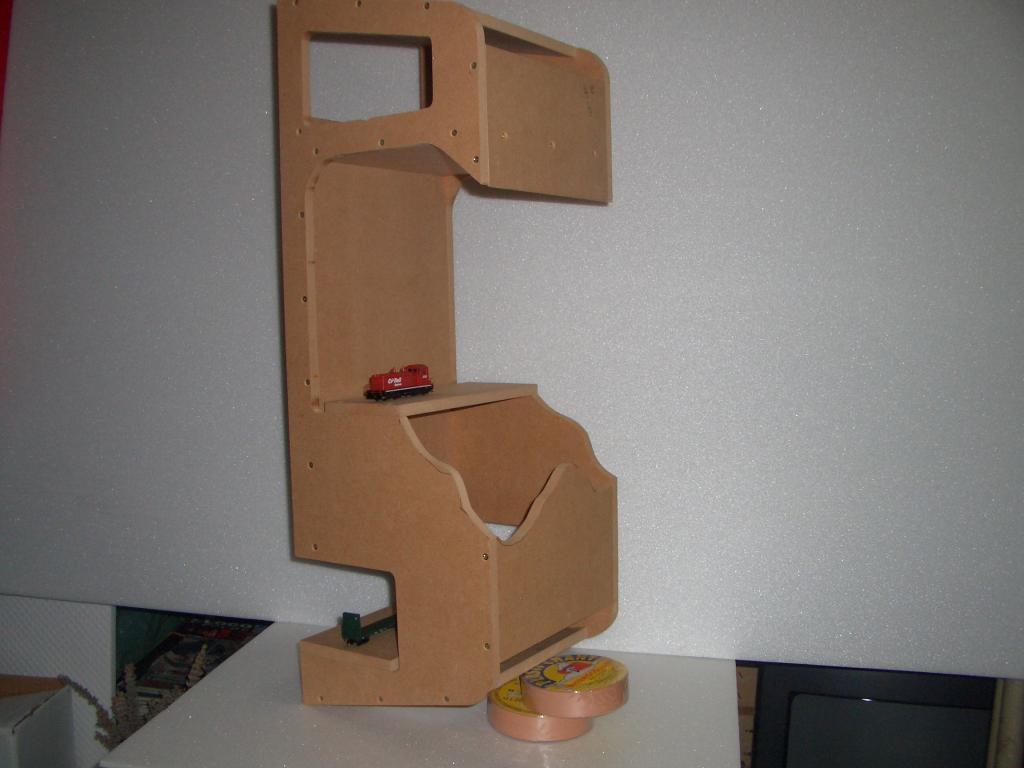

Un module proto est construit.
De face.

De coté.

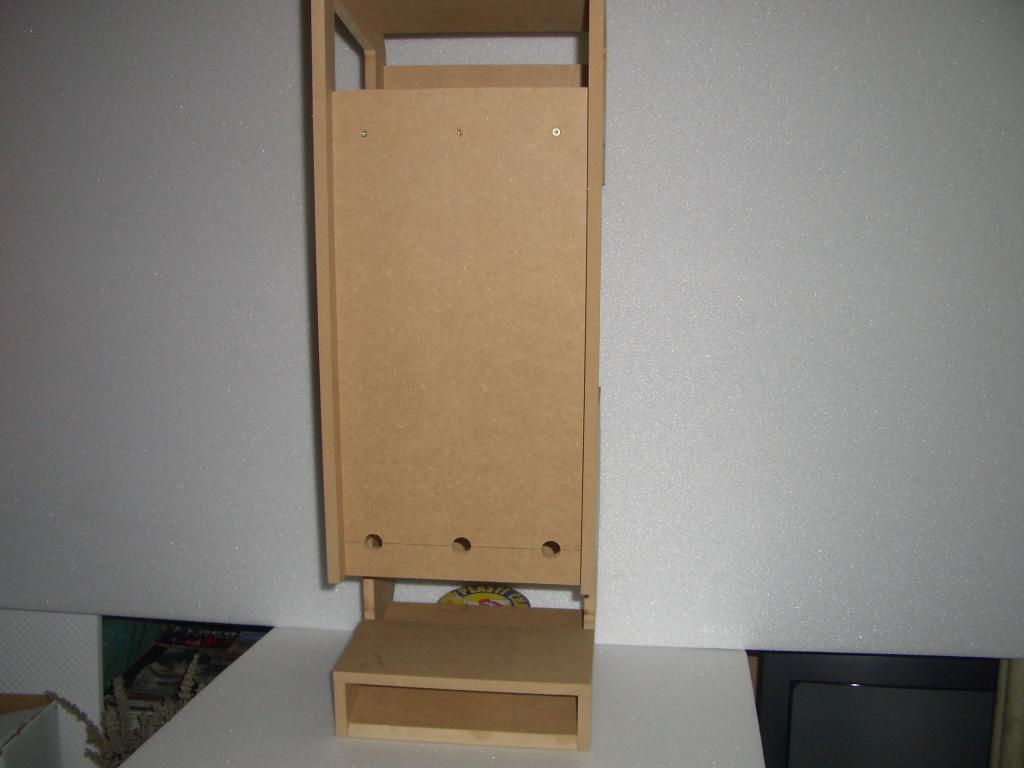

De l'arrière.

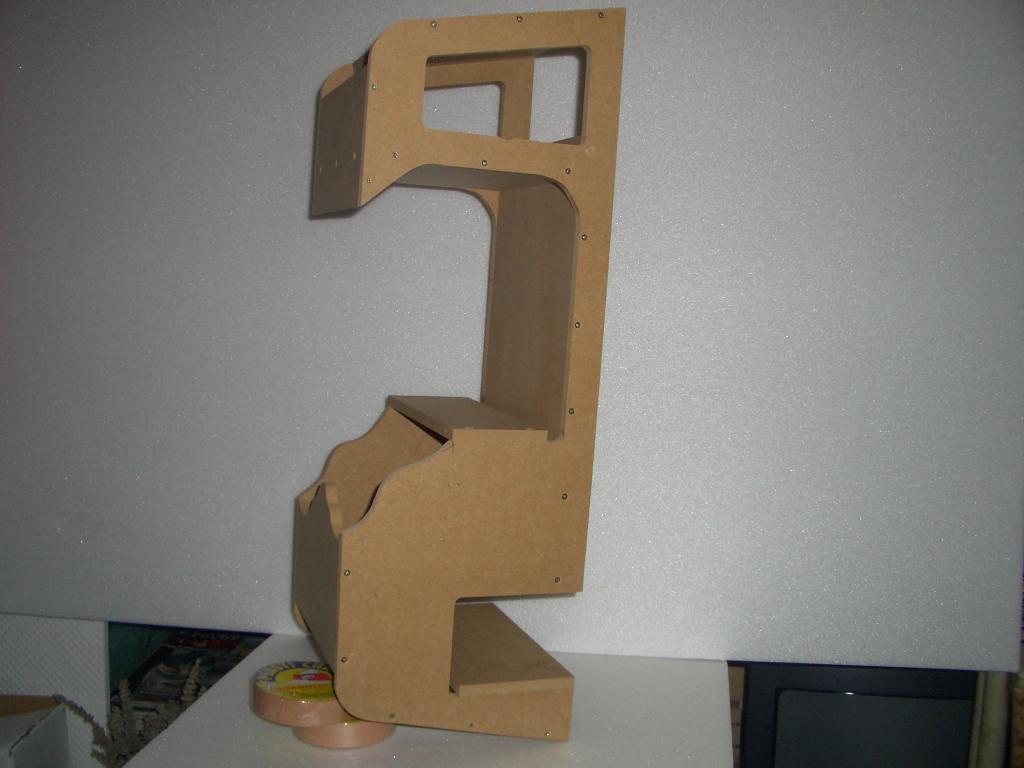

De l 'autre coté.



Par la suite on en construit 3 autre, on les assemblent.
Et voilà..

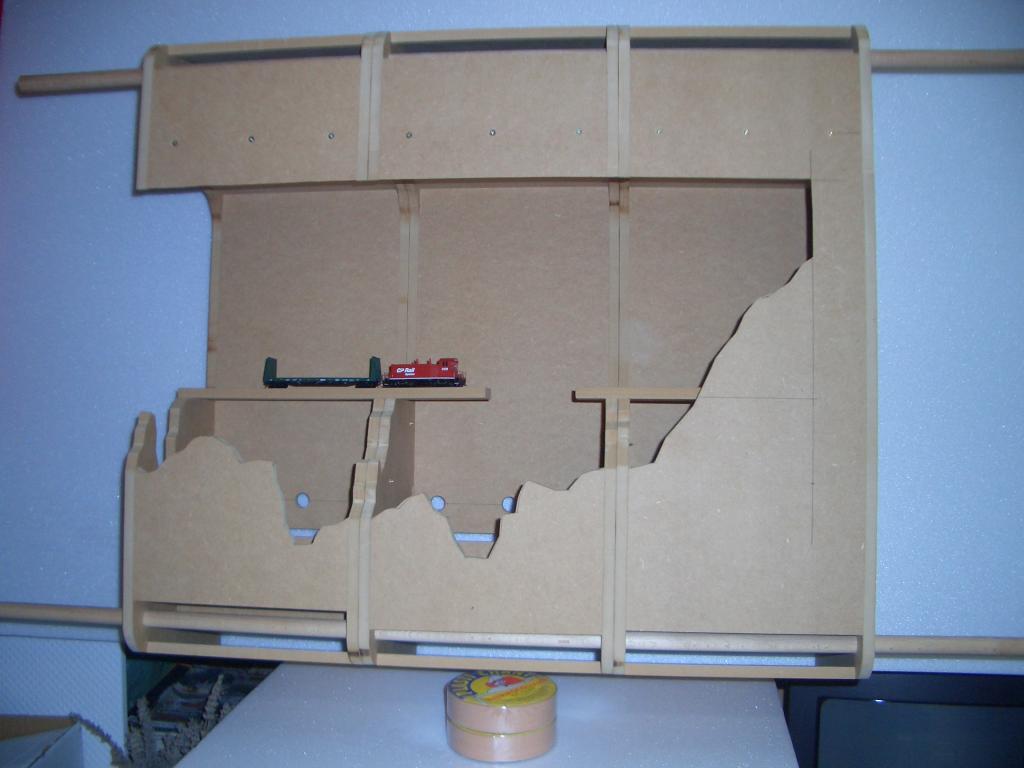

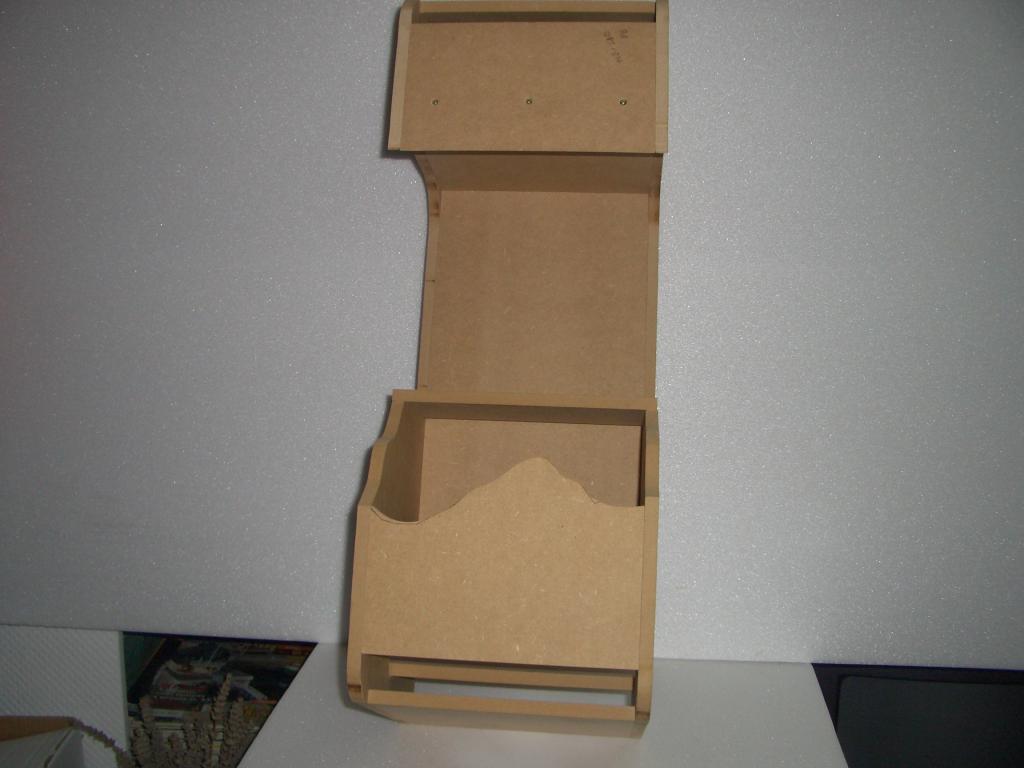

De face

De plus prés

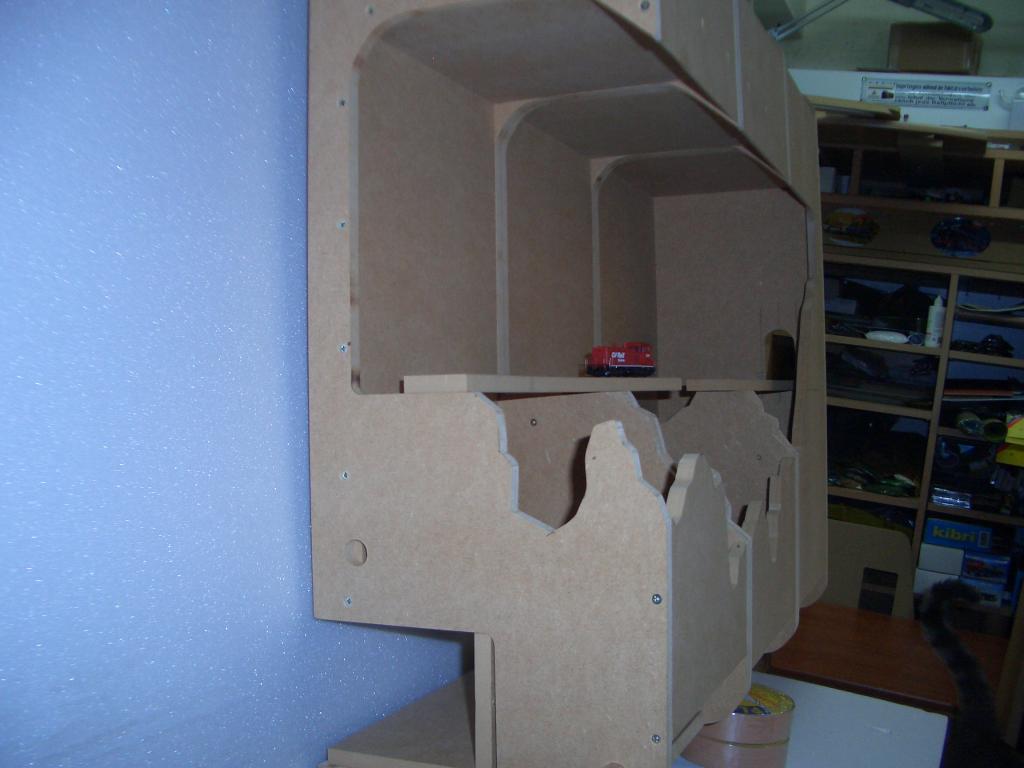

De coté

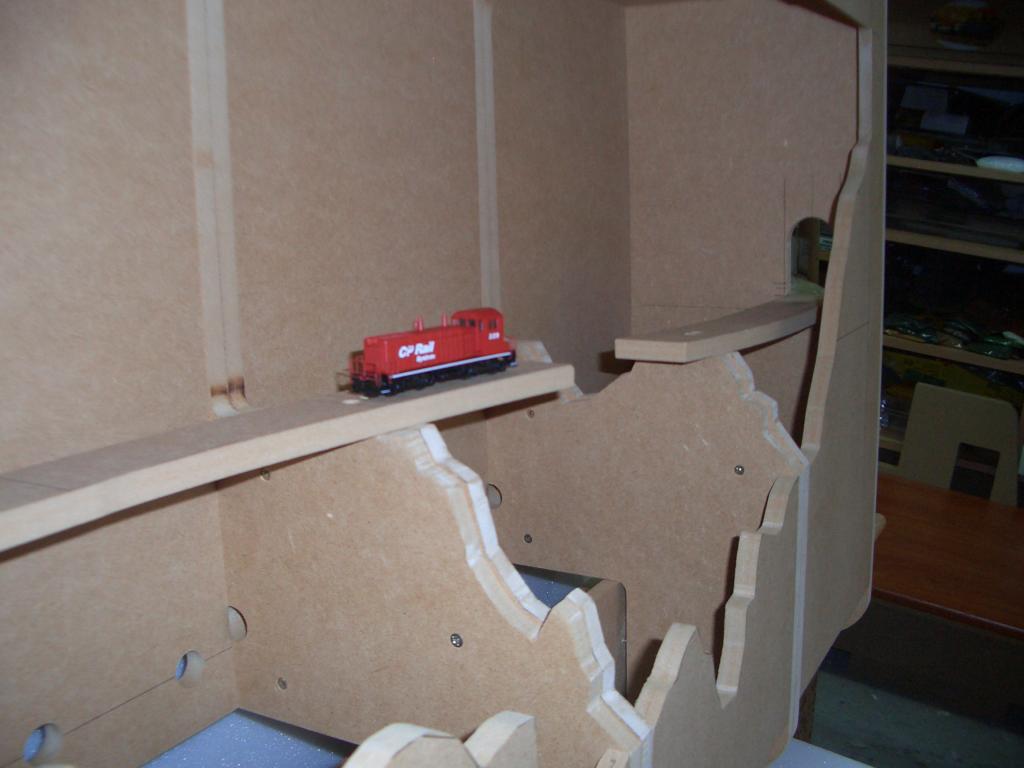

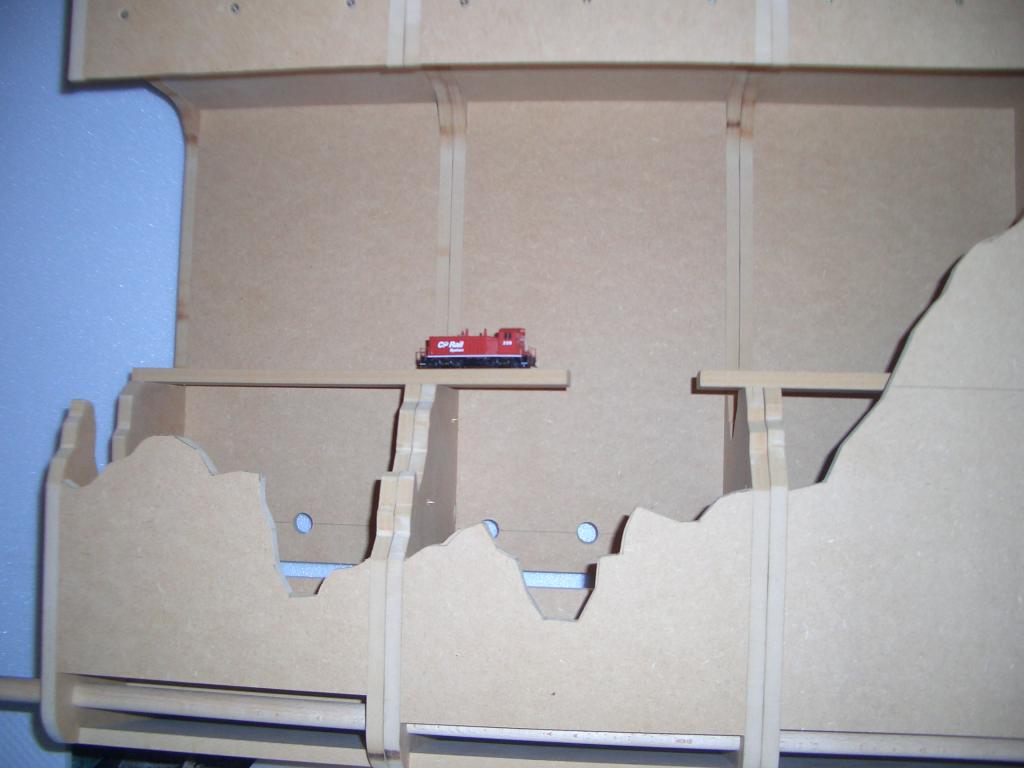

La partie haute

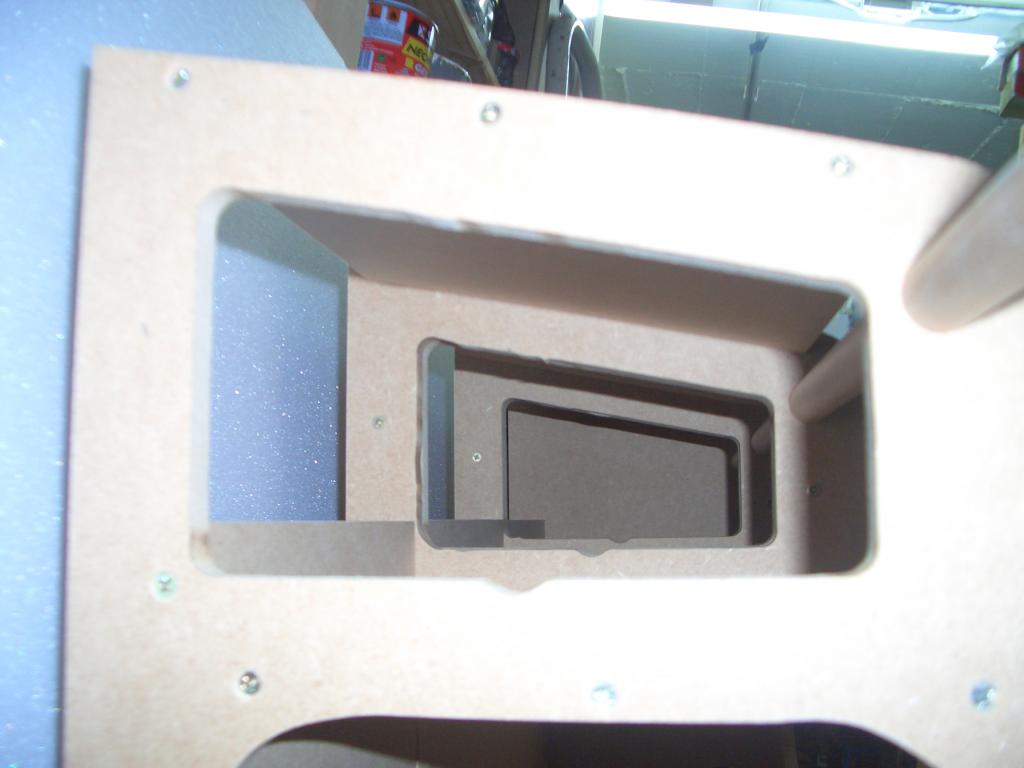

La coulisse

Le futur pont



Voilà.

Par la suite, je ferai un descriptif de la construction d'un module.

A suivre.
Revenir en haut
Ocatarinetabellatchitchix
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 12 189
Prénom: Pascal
Echelle(s) pratiquée(s): Tubesca

MessagePosté le: Mar 25 Mai 2010 - 20:12    Sujet du message: Mon réseau Répondre en citant

Alors.... Mr. Green

Je trouve ton travail de menuiserie sublime, ça c'est de la menuiserie, ça change des bordels en planches Okay Okay

En revanche et à moins que j'ai loupé un truc, pourquoi des modules si etroit Question Question Je veux dire en largeur Question Question

Cela fait beaucoup de menuiserie pour pas grand chose Exclamation

Donnes moi des explications, je suis un peu genre cerveau lent Mr. Green
_________________
En avant et au travers !
Revenir en haut
MSN
domi
Invité

Hors ligne




MessagePosté le: Mar 25 Mai 2010 - 21:33    Sujet du message: Mon réseau Répondre en citant

Je plussoie, superbe travail!

Domi
Revenir en haut
OLIVIER
Big Boy
Big Boy

Hors ligne

Inscrit le: 01 Mar 2009
Messages: 2 659
Prénom: olivier
Echelle(s) pratiquée(s): HO

MessagePosté le: Mar 25 Mai 2010 - 22:23    Sujet du message: Mon réseau Répondre en citant

Magnifique en effet!!
Le poids n'est pas trop important avec du MDF ?
_________________
un pigeon ,c'est plus con qu'un dauphin d'accord... mais ça vole ( Audiard. M )
Revenir en haut
pica
Mountain
Mountain

Hors ligne

Inscrit le: 30 Déc 2008
Messages: 1 552
Prénom: pascal
Echelle(s) pratiquée(s): n

MessagePosté le: Mer 26 Mai 2010 - 06:18    Sujet du message: Mon réseau Répondre en citant

Superbe!
mais avec les mêmes remarques...
Vraiment du joli travail Okay
_________________
Mieux vaut un qui sait, que dix qui cherchent...
Pour ma part, je sais ce que je ne sais pas!
Revenir en haut
jean-pierre
Big Boy
Big Boy

En ligne

Inscrit le: 08 Nov 2007
Messages: 16 929
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Mer 26 Mai 2010 - 06:39    Sujet du message: Mon réseau Répondre en citant

pica a écrit:
Superbe!
mais avec les mêmes remarques...
Vraiment du joli travail Okay

Oui pourquoi si petits ....
Par contre quels soins , c'est presque de l'ébénisterie .
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Mer 26 Mai 2010 - 07:54    Sujet du message: Mon réseau Répondre en citant

Travail très propre, impressionnant ! Par contre, comme les copains, pourquoi de si petit modules ? L'installation de se réseau à domicile sera permanente ou la taille des caissons est prévue pour le rangement ?
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
Rodp17
Mikado
Mikado

Hors ligne

Inscrit le: 07 Mai 2010
Messages: 647
Prénom: rodolphe
Echelle(s) pratiquée(s): N

MessagePosté le: Mer 26 Mai 2010 - 08:46    Sujet du message: Mon réseau Répondre en citant

j' attendais avec impatience les suites de l' aventure et Hop un nouveau projet toujours aussi pointu.
Vivement la suite......
_________________
le N us un pas de géant.......
Revenir en haut
Frederic Testard
Staff
Staff

En ligne

Inscrit le: 04 Juin 2007
Messages: 10 719
Prénom: Frédo
Echelle(s) pratiquée(s): Sn3, On30

MessagePosté le: Mer 26 Mai 2010 - 08:49    Sujet du message: Mon réseau Répondre en citant

C'est vrai que c'est intriguant ces petits modules, et je me suis aussi posé la question du poids, qui est accentuée par les doubles planches aux jonctions centrales.
A part ça, c'est très joliment fait, pour sûr.
_________________
Frédéric Testard

And in the end, it’s not the years in your life that count. It's the life in your years. (Abraham Lincoln)
Revenir en haut
trainchief
Mikado
Mikado

Hors ligne

Inscrit le: 13 Fév 2010
Messages: 793
Prénom: Fred
Echelle(s) pratiquée(s): 0e, h0, N... et 1/35

MessagePosté le: Mer 26 Mai 2010 - 11:32    Sujet du message: Mon réseau Répondre en citant

çà va z'etre la question de la semaine, une fois...Fieu Shocked

Beau boulot, cela dit. Okay

Comment solidarises-tu les modules entre eux Question
Trop Fort !
_________________
" Un Train vaut mieux que deux tu l'auras "
Revenir en haut
starbuck
Big Boy
Big Boy

En ligne

Inscrit le: 28 Jan 2008
Messages: 21 165
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Mer 26 Mai 2010 - 11:35    Sujet du message: Mon réseau Répondre en citant

Mêmes remarques !
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
Ocatarinetabellatchitchix
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 12 189
Prénom: Pascal
Echelle(s) pratiquée(s): Tubesca

MessagePosté le: Mer 26 Mai 2010 - 17:31    Sujet du message: Mon réseau Répondre en citant

Je signale que je prends un pourcentage au passage.

Il n'y a pas de raison, je pose la question, tout le monde attend la réponse, tout se paie Mr. Green Mr. Green
_________________
En avant et au travers !
Revenir en haut
MSN
EMD DD40AX UP
Porter
Porter

Hors ligne

Inscrit le: 14 Juil 2007
Messages: 22
Echelle(s) pratiquée(s): N, Europe,USA.Z,USA.HO, Marklin

MessagePosté le: Mer 26 Mai 2010 - 19:55    Sujet du message: Mon réseau Répondre en citant

Salut à tous. Very Happy

Je vois que beaucoup de monde ce pose la question, pour si étroit. Question

Tout simplement par ce que l'idée de départ était de faire le plus grand possible sur la plus petite surface possible.
D'avoir un module qui comprend tous.
: la voie visible
: les voies caché
: la commande DCC avec son alimentation ( pas pour tout les modules)
: le cablage et les modules électroniques
: l'éclairage dans un bandeau
: un décor positif et négatif, de bonne taille
: le tout caché, car les modules sont accroché au mur
: enfin cela doit ressembler à un meuble vitrine, une fois fini
: de ne pas à refaire toute la conception à chaque extension
: de normaliser le plus possible les pièces



Après avoir réfléchie pendant plusieurs mois.
J'ai trouvé que la taille idéal était de 220mm par 220mm par 660mm de haut.
Ce qui l'aise pour le train par module une surface de 200mm par 190mm ( long / large )
Une hauteur de 205mm haut dessus du rail, et de 180mm en dessous.

Cela peux paraitre petit, mais en N tout est réduit au 160.
A l'échelle 1, cela fait.
190mm de large = 30,40 mètres
220mm de long = 35 mètres
205mm de haut = 32,80 mètres
180mm de bas = 28,80 mètres

Ce qui fait en faite un carré de 30 mètre de coté, avec 30 mètres vers le haut, et idem vers le bas.
Je pense que cela est pas trop mal.


En ce qui concerne le poids , ce n'est pas aussi lourd que cela.

Dans les semaines à venir, je vous ferai un montage d'un module pas à pas, le tout en fotos avec descriptif.

Voilà pour ce soir.

A suivre...
Revenir en haut
starbuck
Big Boy
Big Boy

En ligne

Inscrit le: 28 Jan 2008
Messages: 21 165
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Mer 26 Mai 2010 - 20:08    Sujet du message: Mon réseau Répondre en citant

EMD DD40AX UP a écrit:
Après avoir réfléchie pendant plusieurs mois.
J'ai trouvé que la taille idéal était de 220mm par 220mm par 660mm de haut.

Et si tu fais un pan de mur de 2.20 mètres, tu vas construire 10 modules différents ?
