Bonjour

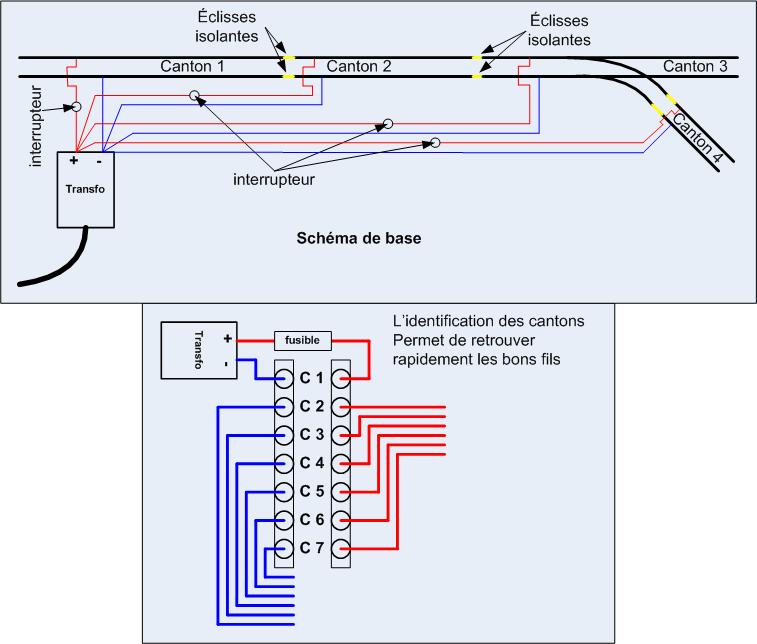

Ma question est simple, ce schéma est-il valable pour alimenter
un réseau divisé en cantons et ayant un interrupteur par canton.


_________________
Recha
--------
http://mfq.xooit.fr/index.php
Réseau CFCR échelle O
Revenir en haut
Visiter le site web du posteur
uprr
Mountain
Mountain

Hors ligne

Inscrit le: 19 Jan 2008
Messages: 1 711
Prénom: philippe
Echelle(s) pratiquée(s): HO

MessagePosté le: Mer 28 Avr 2010 - 07:36    Sujet du message: Alimentation de cantons via des interrupteurs Répondre en citant

hello

le schéma me semble tout à fait bon!! Okay
tu peut même suprimer les éclisses isolant côté fil bleu
_________________
vive l'analogique!!!!!! en HO biensur!
http://uprr.skyrock.com
http://us.leforum.eu/t2156-mon-reseau.htm
Revenir en haut
Visiter le site web du posteur
rickson34
Big Boy
Big Boy

En ligne

Inscrit le: 17 Mai 2009
Messages: 2 501
Prénom: Eric
Echelle(s) pratiquée(s): HO dcc

MessagePosté le: Mer 28 Avr 2010 - 10:30    Sujet du message: Alimentation de cantons via des interrupteurs Répondre en citant

Oui il est bon et tu peux même l'améliorer en mettant des inverseurs avec position neutre. Cela te permettra de mettre 2 transfos pour avoir des commandes indépendantes.

uprr a écrit:
hello

le schéma me semble tout à fait bon!! Okay
tu peut même suprimer les éclisses isolant côté fil bleu

Même remarque
_________________
« FESTINA LENTE »
Revenir en haut
Sébi
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 3 119
Prénom: Sébastien
Echelle(s) pratiquée(s): 1:1 pour pouvoir me payer du 1:160

MessagePosté le: Mer 28 Avr 2010 - 16:48    Sujet du message: Alimentation de cantons via des interrupteurs Répondre en citant

rickson34 a écrit:
Oui il est bon et tu peux même l'améliorer en mettant des inverseurs avec position neutre. Cela te permettra de mettre 2 transfos pour avoir des commandes indépendantes.

uprr a écrit:
hello

le schéma me semble tout à fait bon!! Okay
tu peut même suprimer les éclisses isolant côté fil bleu

Même remarque


Si tu mets des inverseurs, il faut que les deux files de rails soient isolées, sinon : court-jus Confused
_________________
Le Sébi
AMF Rail Road
Réseau N analogique géré par ordinateur
Revenir en haut
Visiter le site web du posteur
recha
Mountain
Mountain

Hors ligne

Inscrit le: 31 Juil 2008
Messages: 1 926
Prénom: René
Echelle(s) pratiquée(s): HO - O

MessagePosté le: Mer 28 Avr 2010 - 20:07    Sujet du message: Alimentation de cantons via des interrupteurs Répondre en citant

Merci de vos réponses rapides
_________________
Recha
--------
http://mfq.xooit.fr/index.php
Réseau CFCR échelle O
Revenir en haut
Visiter le site web du posteur
bnicolas1987
Porter
Porter

Hors ligne

Inscrit le: 15 Mar 2010
Messages: 67
Prénom: Nicolas
Echelle(s) pratiquée(s): HO / On30

MessagePosté le: Mer 28 Avr 2010 - 21:00    Sujet du message: Alimentation de cantons via des interrupteurs Répondre en citant

Sébi a écrit:
rickson34 a écrit:
Oui il est bon et tu peux même l'améliorer en mettant des inverseurs avec position neutre. Cela te permettra de mettre 2 transfos pour avoir des commandes indépendantes.

uprr a écrit:
hello

le schéma me semble tout à fait bon!! Okay
tu peut même suprimer les éclisses isolant côté fil bleu

Même remarque


Si tu mets des inverseurs, il faut que les deux files de rails soient isolées, sinon : court-jus Confused


Pas d'accord, si tu mets deux alimentations indépendantes avec un fil commun aux deux et à un rail, tu peux sans autre utiliser un inverseur avec position neutre qui sélectionne une alimentation ou l'autre.

A+
_________________
Revenir en haut
Sébi
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 3 119
Prénom: Sébastien
Echelle(s) pratiquée(s): 1:1 pour pouvoir me payer du 1:160

MessagePosté le: Jeu 29 Avr 2010 - 04:16    Sujet du message: Alimentation de cantons via des interrupteurs Répondre en citant

bnicolas1987 a écrit:
Sébi a écrit:
rickson34 a écrit:
Oui il est bon et tu peux même l'améliorer en mettant des inverseurs avec position neutre. Cela te permettra de mettre 2 transfos pour avoir des commandes indépendantes.

uprr a écrit:
hello

le schéma me semble tout à fait bon!! Okay
tu peut même suprimer les éclisses isolant côté fil bleu

Même remarque


Si tu mets des inverseurs, il faut que les deux files de rails soient isolées, sinon : court-jus Confused


Pas d'accord, si tu mets deux alimentations indépendantes avec un fil commun aux deux et à un rail, tu peux sans autre utiliser un inverseur avec position neutre qui sélectionne une alimentation ou l'autre.

A+


Pour autant que tu restes dans le même sens de circulation Exclamation sinon

_________________
Le Sébi
AMF Rail Road
Réseau N analogique géré par ordinateur
Revenir en haut
Visiter le site web du posteur
rickson34
Big Boy
Big Boy

En ligne

Inscrit le: 17 Mai 2009
Messages: 2 501
Prénom: Eric
Echelle(s) pratiquée(s): HO dcc

MessagePosté le: Jeu 29 Avr 2010 - 08:08    Sujet du message: Alimentation de cantons via des interrupteurs Répondre en citant

Oui il est bon et tu peux même l'améliorer en mettant des inverseurs avec position neutre. Cela te permettra de mettre 2 transfos pour avoir des commandes indépendantes.

Si tu mets des inverseurs, il faut que les deux files de rails soient isolées, sinon : court-jus -->Pas d'accord, si tu mets deux alimentations indépendantes avec un fil commun aux deux et à un rail, tu peux sans autre utiliser un inverseur avec position neutre qui sélectionne une alimentation ou l'autre.

Il faut relier les masses deux transfo dans ce cas de figure, cela permet d'avoir un rail commun pour les deux et tu fait fonctionner dans les deux sens de marche sans aucun problème. J'avais fait ça sur un reseau 2 transfos (1 jouef et 1 fleischman) reliés, un rail commun au deux (qui servait aussi de commun pour les aiguillages, les relais et les feux), l'autre rail pour le jouef, et caténaire fonctionnelle pour le fleischman. Les zones d'arrêt se faisaient sur le rail commun.
_________________
« FESTINA LENTE »
Revenir en haut
recha
Mountain
Mountain

Hors ligne

Inscrit le: 31 Juil 2008
Messages: 1 926
Prénom: René
Echelle(s) pratiquée(s): HO - O

MessagePosté le: Jeu 29 Avr 2010 - 22:11    Sujet du message: Alimentation de cantons via des interrupteurs Répondre en citant

Allez pas trop loin dans les possibilités car je serai vite perdu. Rolling Eyes
_________________
Recha
--------
http://mfq.xooit.fr/index.php
Réseau CFCR échelle O
Revenir en haut
Visiter le site web du posteur
domi
Invité

Hors ligne




MessagePosté le: Ven 30 Avr 2010 - 14:50    Sujet du message: Alimentation de cantons via des interrupteurs Répondre en citant

bnicolas1987 a écrit:
Sébi a écrit:
rickson34 a écrit:
Oui il est bon et tu peux même l'améliorer en mettant des inverseurs avec position neutre. Cela te permettra de mettre 2 transfos pour avoir des commandes indépendantes.

uprr a écrit:
hello

le schéma me semble tout à fait bon!! Okay
tu peut même suprimer les éclisses isolant côté fil bleu

Même remarque


Si tu mets des inverseurs, il faut que les deux files de rails soient isolées, sinon : court-jus Confused


Pas d'accord, si tu mets deux alimentations indépendantes avec un fil commun aux deux et à un rail, tu peux sans autre utiliser un inverseur avec position neutre qui sélectionne une alimentation ou l'autre.

A+


Désolé, mais si chaque canton doit être en mesure d'assurer des circulations indépendantes les unes des autres (incluant des mouvements de directions opposées), il faut à mon avis bien prévoir des éclisses isolantes sur chaque rail. Donc je rejoins l'avis de Sébi....

Domi
Revenir en haut
Le Grand Charles
Porter
Porter

Hors ligne

Inscrit le: 11 Jan 2010
Messages: 16
Prénom: Patrick
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Ven 30 Avr 2010 - 15:00    Sujet du message: Alimentation de cantons via des interrupteurs Répondre en citant

Je suis également d'accord pour mettre deux éclisses isolantes sur les voies. On peut même rajouter un variateur (résistance variable) par canton pour pouvoir gérer la vitesse de chaque canton indépendamment des autres.
_________________
Faire trois fois tout avec trois fois rien
Revenir en haut
uprr
Mountain
Mountain

Hors ligne

Inscrit le: 19 Jan 2008
Messages: 1 711
Prénom: philippe
Echelle(s) pratiquée(s): HO

MessagePosté le: Ven 30 Avr 2010 - 16:27    Sujet du message: Alimentation de cantons via des interrupteurs Répondre en citant

c'est sur que tout est faisable mais je pense qu'il souhaite juste une validation de son schéma avec un seul transfo
donc Recha, tu peut foncer Okay
_________________
vive l'analogique!!!!!! en HO biensur!
http://uprr.skyrock.com
http://us.leforum.eu/t2156-mon-reseau.htm
Revenir en haut
Visiter le site web du posteur
