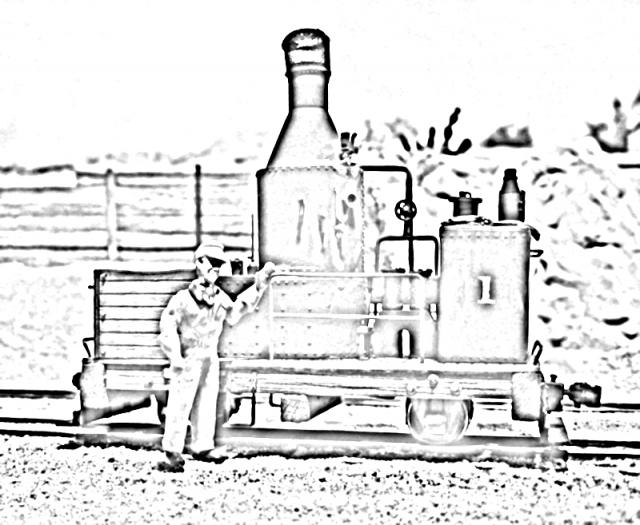

CLIMAX CLASS A vertical Bolier


Howdy,
Sur ces quelques pages, je vais essayer de vous montrer comment faire sois même ,avec les moyens du bord et ce qui traîne dans les scrapboxes, des matériaux accessibles à tous, une petite Climax Class A à chaudière verticale, et ce pour pas beaucoup de $.
Espérant que cela donnera envie à quelques gars de se lancer dans le scratchbuilt, sans risques !
La base motrice est celle d’un truc immonde, jaune, de chez B’proot, le Ballast car en HO !
On commence par virer la caisse, remplacé les roues d’origines de diamètres trop faible, là j’ai utilisé des roues de bissel de Forney !
Ensuite raccorder les pick-up par dessous le châssis.
Premier essais ça roule, OK !!!


_________________
LLOYD

The craftsman is known by his work....
Revenir en haut
Visiter le site web du posteur
westwood
Consolidation
Consolidation

Hors ligne

Inscrit le: 01 Juin 2008
Messages: 434
Prénom: Didier
Echelle(s) pratiquée(s): HO, 0N30

MessagePosté le: Ven 26 Mar 2010 - 16:43    Sujet du message: CLIMAX CLASS A- VERTICAL BOILER Répondre en citant

Bon, je m'installe avec mon p'tit cahier et mes p'tits crayons... Mr. Green
_________________
Sont fous ces ricains!
Didier
Revenir en haut
MSN
LLOYD
Mountain
Mountain

Hors ligne

Inscrit le: 13 Mar 2010
Messages: 1 723
Prénom: Lloyd
Echelle(s) pratiquée(s): HOn30,HOn3, HO, On30, O, 1/35, 1/20.3, 1/16.......

MessagePosté le: Ven 26 Mar 2010 - 17:18    Sujet du message: CLIMAX CLASS A- VERTICAL BOILER Répondre en citant

C’est bien y’en a au moins qui suis…………..
La difficulté que je vais avoir, c’est pour donner des côtes, pour ce genre de bidouille je ne fais pas de plan, et cette machine roule sur le réseau d’un ami, loin d’ici !

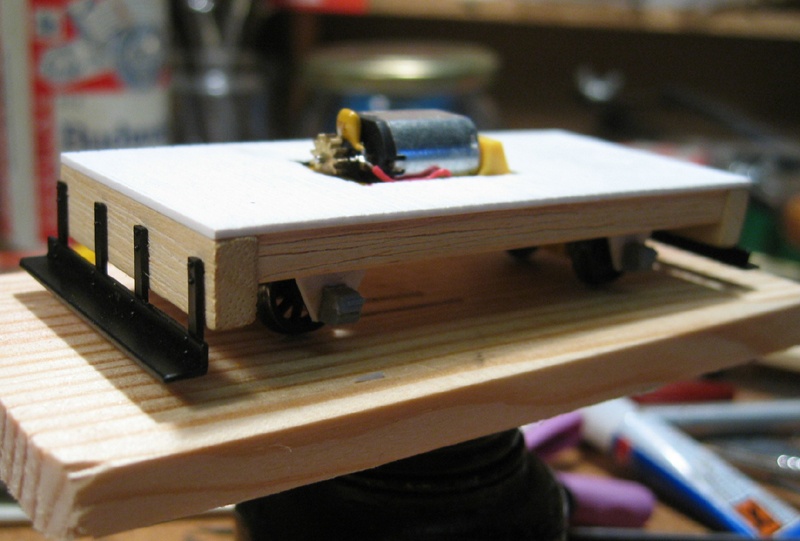

Là on attaque la partie châssis, une plaque Evergreen striée pour le planché, dessous, coller deux pièces en samba pour les traverses de pilotes AV et AR, et deux longerons, 4x4 mm ou 5x5 mm, de façon à planquer le beau châssis jaune B’proot !
Ensuite ajourer au plus juste l’emplacement du moteur !
Marche-pied de pilote rabe de pièces B’proot……….


_________________
LLOYD

The craftsman is known by his work....
Revenir en haut
Visiter le site web du posteur
djodje
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Avr 2009
Messages: 10 792
Prénom: Georges
Echelle(s) pratiquée(s): 0N30

MessagePosté le: Ven 26 Mar 2010 - 17:21    Sujet du message: CLIMAX CLASS A- VERTICAL BOILER Répondre en citant

Voila un tuto comme je les aime. Même moi je peux comprendre Okay Mr. Green
_________________
C'est parce que la vitesse de la lumière est supérieure à celle du son que certains ont l'air brillant avant d'avoir l'air c...
Revenir en haut
LLOYD
Mountain
Mountain

Hors ligne

Inscrit le: 13 Mar 2010
Messages: 1 723
Prénom: Lloyd
Echelle(s) pratiquée(s): HOn30,HOn3, HO, On30, O, 1/35, 1/20.3, 1/16.......

MessagePosté le: Ven 26 Mar 2010 - 17:40    Sujet du message: CLIMAX CLASS A- VERTICAL BOILER Répondre en citant

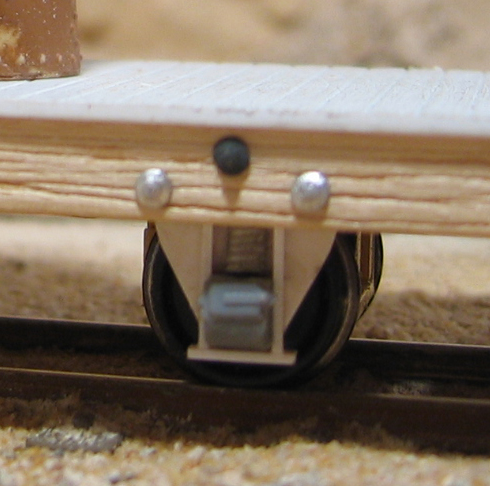

Pour les « journals », cannibaliser un boggie Titchy HO ou autres et récupérer les boites d’essieux, coller sur une bande de plastique env. 8 mm de large et cassé les angles, pour les plus courageux, percer un trou au dessus de la boite d’essieu, et coller un bout de tige filetée de 1,5 pour imiter le ressort, finir le bord des « journals » avec un bande de plastique fin…….
Coller à l’intérieur des longerons dans l’axe des essieux, ajouter 3 NBW pour la fixation……..
Désolé pour certains termes ricains: Journal: cage de boite d'essieu! NBW :Nut, Bolt & washer


_________________
LLOYD

The craftsman is known by his work....
Revenir en haut
Visiter le site web du posteur
BougnatMan
Staff
Staff

Hors ligne

Inscrit le: 15 Oct 2008
Messages: 2 807
Prénom: FRED
Echelle(s) pratiquée(s): On30, N, Live Steam G scale

MessagePosté le: Ven 26 Mar 2010 - 17:50    Sujet du message: CLIMAX CLASS A- VERTICAL BOILER Répondre en citant

Y'a bon Tuto !!!!!

J'adore ça....

Merci
_________________
Bougnat Connection : In Saucisson, we trust.

Il y a 2 sortes d'individus : Les Bougnats et ceux qui rêvent de l'être......

http://youtu.be/Y35QriL2Ubk
http://youtu.be/Lx2klwxUpkw
http://youtu.be/1EWuiLXyBhw
Revenir en haut
westwood
Consolidation
Consolidation

Hors ligne

Inscrit le: 01 Juin 2008
Messages: 434
Prénom: Didier
Echelle(s) pratiquée(s): HO, 0N30

MessagePosté le: Ven 26 Mar 2010 - 17:55    Sujet du message: CLIMAX CLASS A- VERTICAL BOILER Répondre en citant

jusqu'à là, j' arrive à suivre
_________________
Sont fous ces ricains!
Didier
Revenir en haut
MSN
excalibur34
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Nov 2007
Messages: 13 868
Prénom: bruno
Echelle(s) pratiquée(s): N

MessagePosté le: Ven 26 Mar 2010 - 18:33    Sujet du message: CLIMAX CLASS A- VERTICAL BOILER Répondre en citant

westwood a écrit:
jusqu'à là, j' arrive à suivre


moi aussi et c'est vous dire hein?
_________________
bonjour et bienvenue chez nous
je suis capable du meilleur comme du pire mais dans le pire je suis le meilleur!!!! (Coluche)

sous UBUNTU 16.04 64 bits
Revenir en haut
MSN Skype
LLOYD
Mountain
Mountain

Hors ligne

Inscrit le: 13 Mar 2010
Messages: 1 723
Prénom: Lloyd
Echelle(s) pratiquée(s): HOn30,HOn3, HO, On30, O, 1/35, 1/20.3, 1/16.......

MessagePosté le: Ven 26 Mar 2010 - 19:33    Sujet du message: CLIMAX CLASS A- VERTICAL BOILER Répondre en citant

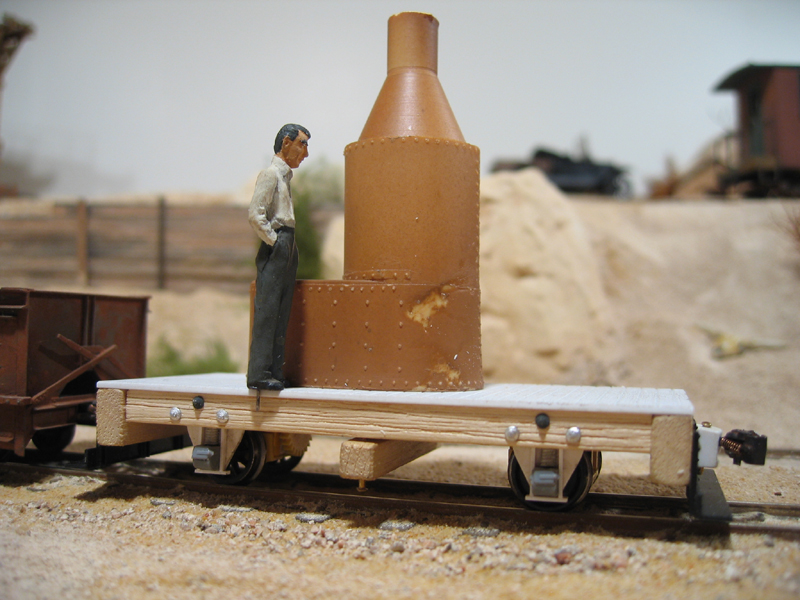

C’est la que ça ce gâte !!!!!!!
Non pas pour ceux qui suivent, mais pour cette future Climax Class A !
Suite au choix de la chaudière, on ne peu plus prétendre à une Climax, mais à un Klugge ou un Coffee Pot, un style de machine qui était fabriquée à exemplaire unique par le blacksmith du coin, le personnel de la compagnie, à partir d’éléments récupérés sur des donkeys ou autres.
Typiquement logging, pas trop mining bien que… et encore moins classique……

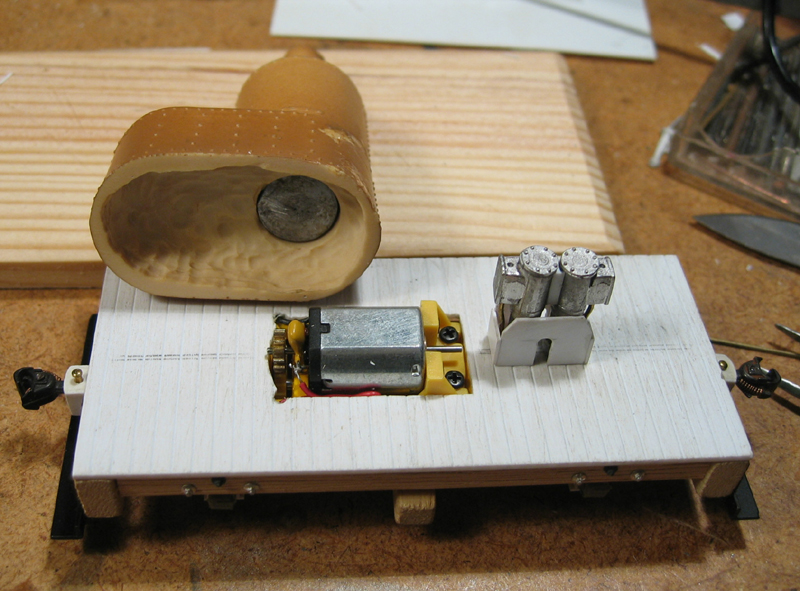

Pour cacher le moteur j’ai utiliser une chaudière en résine, pour gros Willamette en HO de cher Rio Grande Models, avec extension de foyer, pas très RR, mais bon, une fois le foyer évider au Dremel, le moteur disparaît !
J’ai aussi percé le corps de chaudière et bourré de plomb pour donner du poids à l’ensemble !
Le bloc bi-cylindres type marine, est monté à partir de deux cylindres RGM, récup. Donkey HO ( j’en fais une trentaine de Donkey, Clyde, Surey Parker et autres Log Loaders custom, reste toujours de la pièce….!!!)
Les cylindres sont entourés d’un carter en plastique, l’ensemble est coller devant la chaudière .
Bien penser de percer pour les tubes d'admission et échappement de vapeur..............




_________________
LLOYD

The craftsman is known by his work....
Revenir en haut
Visiter le site web du posteur
Fred GRAFIN
Mikado
Mikado

Hors ligne

Inscrit le: 22 Déc 2008
Messages: 763
Prénom: Frederic
Echelle(s) pratiquée(s): 0n30-N

MessagePosté le: Ven 26 Mar 2010 - 19:41    Sujet du message: CLIMAX CLASS A- VERTICAL BOILER Répondre en citant

Hello LLOYD

Bon, je m'installe a coté de toi WestWood avec mon p'tit cahier et mes p'tits crayons... je suis sage et mes pas doigts dans le nez.

Cordialement
Fred
_________________
Cordialement
Fred
Revenir en haut
Visiter le site web du posteur
jean-pierre
Big Boy
Big Boy

En ligne

Inscrit le: 08 Nov 2007
Messages: 16 929
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Ven 26 Mar 2010 - 19:44    Sujet du message: CLIMAX CLASS A- VERTICAL BOILER Répondre en citant

Continue LLOYD , continue , personne chahute . :bave: :bave:

_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
OLIVIER
Big Boy
Big Boy

Hors ligne

Inscrit le: 01 Mar 2009
Messages: 2 659
Prénom: olivier
Echelle(s) pratiquée(s): HO

MessagePosté le: Ven 26 Mar 2010 - 19:56    Sujet du message: CLIMAX CLASS A- VERTICAL BOILER Répondre en citant

Cool! Exclamation
Comme les copains du dessus j'attends la suite de la construction de cet engin non conformiste.
_________________
un pigeon ,c'est plus con qu'un dauphin d'accord... mais ça vole ( Audiard. M )
Revenir en haut
LLOYD
Mountain
Mountain

Hors ligne

Inscrit le: 13 Mar 2010
Messages: 1 723
Prénom: Lloyd
Echelle(s) pratiquée(s): HOn30,HOn3, HO, On30, O, 1/35, 1/20.3, 1/16.......

MessagePosté le: Ven 26 Mar 2010 - 20:02    Sujet du message: CLIMAX CLASS A- VERTICAL BOILER Répondre en citant

jean-pierre a écrit:
Continue LLOYD , continue , personne chahute . :bave: :bave:

_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH


Tu parles, y'en as au moins un, celui qui est au fond, à coté du radiateur, lui il s'en fout, de la fenêtre il regarde passer les trains!
Eh, vous avez du bol, parce que expliquer, c'est pas mon fort..............!!!!
La suite prochainement!!!


_________________
LLOYD

The craftsman is known by his work....
Revenir en haut
Visiter le site web du posteur
westwood
Consolidation
Consolidation

Hors ligne

Inscrit le: 01 Juin 2008
Messages: 434
Prénom: Didier
Echelle(s) pratiquée(s): HO, 0N30

MessagePosté le: Ven 26 Mar 2010 - 21:54    Sujet du message: CLIMAX CLASS A- VERTICAL BOILER Répondre en citant

Damned.... j'ai cassé la mine de mon crayon Coyotte
j'aimerai bien avoir des détails sur les cylindres siffle
_________________
Sont fous ces ricains!
Didier
Revenir en haut
MSN
Jeff
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Nov 2008
Messages: 3 940
Prénom: jean-françois
Echelle(s) pratiquée(s): HO, Z

MessagePosté le: Ven 26 Mar 2010 - 22:13    Sujet du message: CLIMAX CLASS A- VERTICAL BOILER Répondre en citant

La suite!, la suite !!!
