Quelques photos de la dernière expo de modélisme.

http://www.sendspace.ccom/file/y1dmog
_________________
Papy 45

Un manuel, c'est un intellectuel qui travaille de ses mains.
Revenir en haut
Papy 45
Porter
Porter

Hors ligne

Inscrit le: 05 Jan 2010
Messages: 40
Prénom: Christian
Echelle(s) pratiquée(s): 7/8 et IIm

MessagePosté le: Jeu 11 Mar 2010 - 14:40    Sujet du message: Cestas City & Co Répondre en citant

Visiblement, le test s'avère être nul. Il y a encore qque chose qui m'a échappé.

Désolé.
_________________
Papy 45

Un manuel, c'est un intellectuel qui travaille de ses mains.
Revenir en haut
Papy 45
Porter
Porter

Hors ligne

Inscrit le: 05 Jan 2010
Messages: 40
Prénom: Christian
Echelle(s) pratiquée(s): 7/8 et IIm

MessagePosté le: Jeu 11 Mar 2010 - 14:49    Sujet du message: Cestas City & Co Répondre en citant



Message édité par Snapper : modification de l'insertion de l'image.
_________________
Papy 45

Un manuel, c'est un intellectuel qui travaille de ses mains.
Revenir en haut
Papy 45
Porter
Porter

Hors ligne

Inscrit le: 05 Jan 2010
Messages: 40
Prénom: Christian
Echelle(s) pratiquée(s): 7/8 et IIm

MessagePosté le: Jeu 11 Mar 2010 - 14:57    Sujet du message: Cestas City & Co Répondre en citant

C'est sûrement pas la meilleure solution, mais c'est quand même passé.

Bref, ce réseau repose sur deux idées principales :
     Faire de la vapeur et essayer toute sorte de machines à énergie transportée ;
     Se faire plaisir en faisant un décor minimaliste où le bois domine.

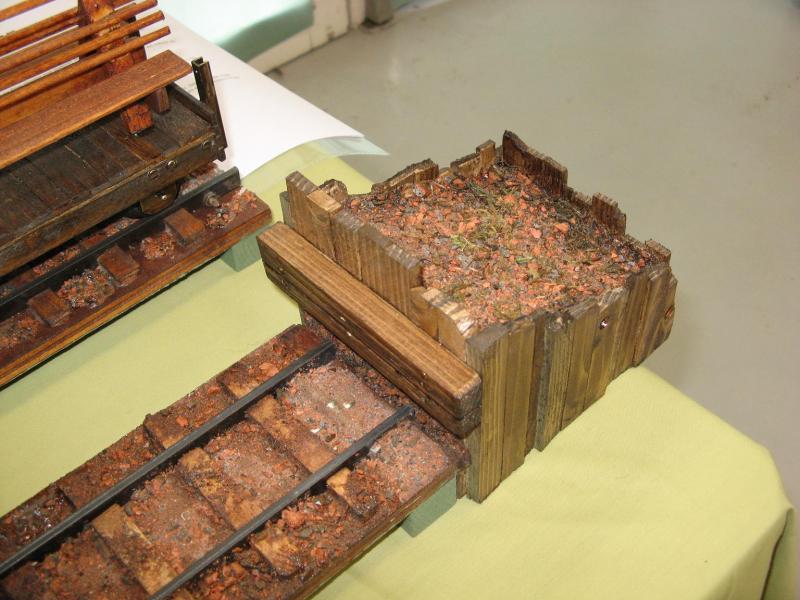

La 1ère photo montre un "bout" du réseau où tout est fabrication maison, y compris le réseau - fer plat de 4 X 10 avec 5 entretoises au mêtre.
_________________
Papy 45

Un manuel, c'est un intellectuel qui travaille de ses mains.
Revenir en haut
Papy 45
Porter
Porter

Hors ligne

Inscrit le: 05 Jan 2010
Messages: 40
Prénom: Christian
Echelle(s) pratiquée(s): 7/8 et IIm

MessagePosté le: Jeu 11 Mar 2010 - 15:11    Sujet du message: Cestas City & Co Répondre en citant

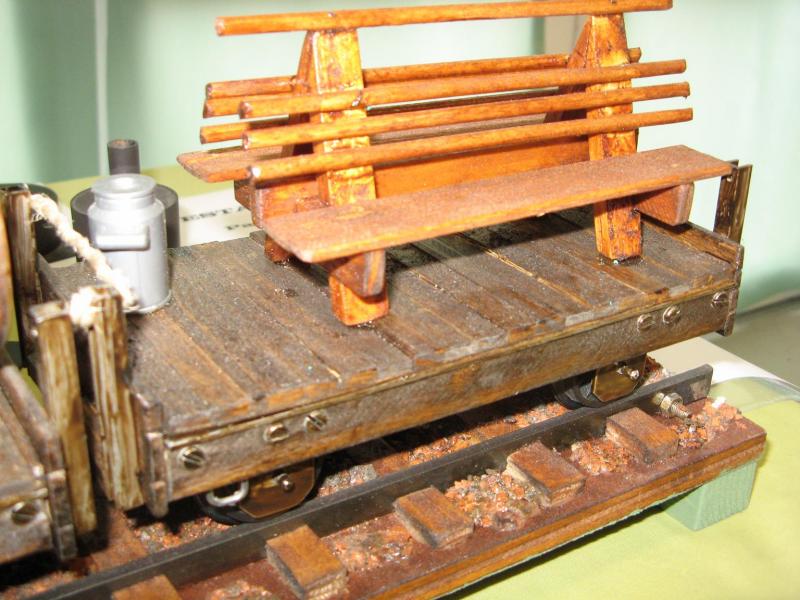

Un des trois wagons : celui du personnel en priorité.
Cadre constitué par des entretoises en carré de 10 et des cornières. Le tout est habillé style logging.
Les essieux sont d'origine LGB - Merci Bernard - Nard sur un autre forum.

Message édité par Snapper : modification de l'insertion de l'image.
_________________
Papy 45

Un manuel, c'est un intellectuel qui travaille de ses mains.
Revenir en haut
Papy 45
Porter
Porter

Hors ligne

Inscrit le: 05 Jan 2010
Messages: 40
Prénom: Christian
Echelle(s) pratiquée(s): 7/8 et IIm

MessagePosté le: Jeu 11 Mar 2010 - 15:22    Sujet du message: Cestas City & Co Répondre en citant

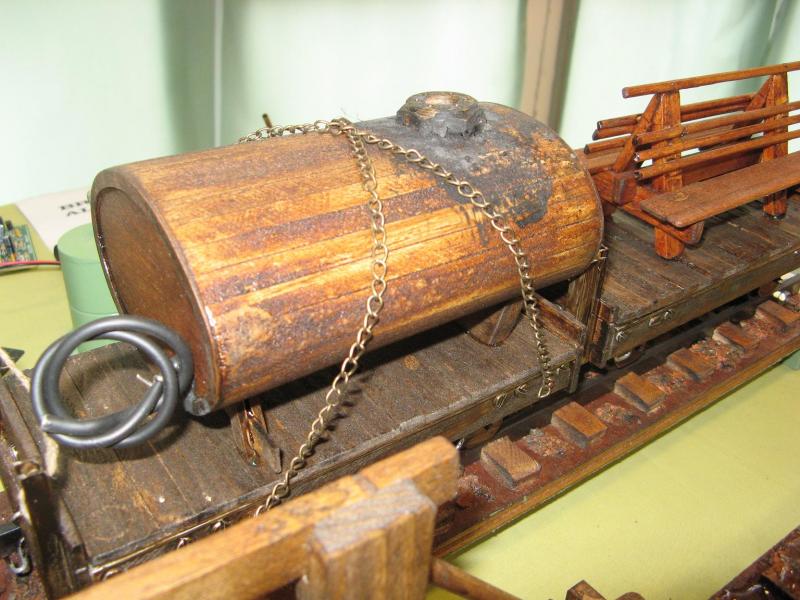

Un pettit plaisir personnel dans la fabrication de cette citerne destinée à la gemme ( spécialité du coin des Landes girondines ) ou à ttout ce que l'on veut.
C'est construit avec deux couples bordés par des virures comme une coque de bateau, le tout habillé comme il se doit.
On retrouve les essieux LGB. Il n'y a que le matériel de traction qui est équipé de roues Mecano comme on le verra ( ? ) sur une autre photo.

Message édité par Snapper : modification de l'insertion de l'image.
_________________
Papy 45

Un manuel, c'est un intellectuel qui travaille de ses mains.
Revenir en haut
Papy 45
Porter
Porter

Hors ligne

Inscrit le: 05 Jan 2010
Messages: 40
Prénom: Christian
Echelle(s) pratiquée(s): 7/8 et IIm

MessagePosté le: Jeu 11 Mar 2010 - 15:40    Sujet du message: Cestas City & Co Répondre en citant

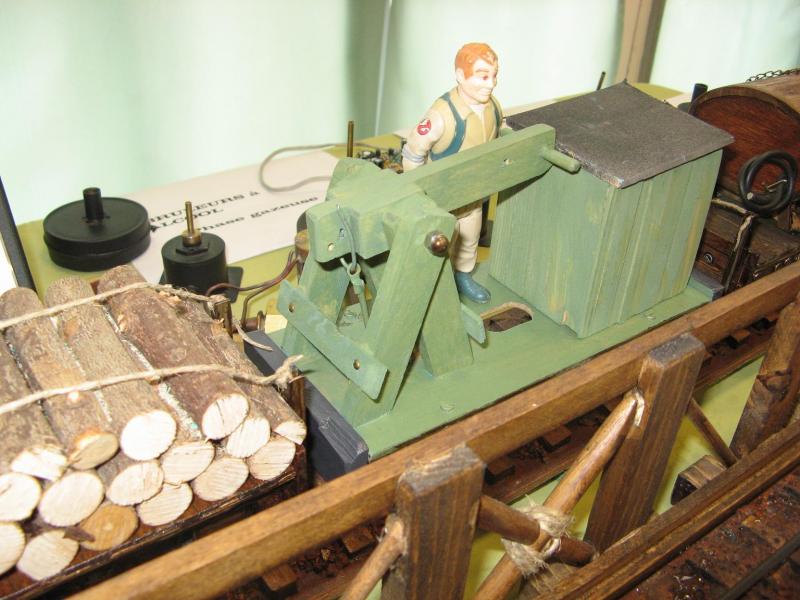

Un essai de draisine manuelle ; le personnage ( merci Roger - mécanotrain ) donne l'échelle.

C'est à refaire complètement : le levier est mû par un excentrique fixé sur le 2ème essieu, mais en prise directe. Le rythme est trop rapide - les réclamations arrivent sur le bureau du DRH (!). Quant à la motricité, après avoir essayé un tas de moteurs issus des fonds de tiroir, je suis revenu au bon vieux Mabuschi 540 qui est puissant mais qui bouffe bcp de jus. Disons que pour des démos en public, c'est suffisant.

La peinture est un jus d'acrylique - 50/50 -

Les boites d'essieu sont constituées d'un rond de laiton percé à 4, rentré à force ( l'étau ) dans un profilé alu destiné à la fabrication de paumelles. Je crois que l'idée est de JP Duval - toutes mes excuses si ce n'est pas lui.

Le cadre - même principe que pour les wagons - est habillé de bois puis est verni Chêne foncé/glycéro.

Message édité par Snapper : modification de l'insertion de l'image.
_________________
Papy 45

Un manuel, c'est un intellectuel qui travaille de ses mains.
Revenir en haut
Papy 45
Porter
Porter

Hors ligne

Inscrit le: 05 Jan 2010
Messages: 40
Prénom: Christian
Echelle(s) pratiquée(s): 7/8 et IIm

MessagePosté le: Jeu 11 Mar 2010 - 15:56    Sujet du message: Cestas City & Co Répondre en citant



Devant la draisine, il y avait mon premier wagon qui m'a donné envie de faire ce réseau en 7/8 n2, toujours suivant le même principe.

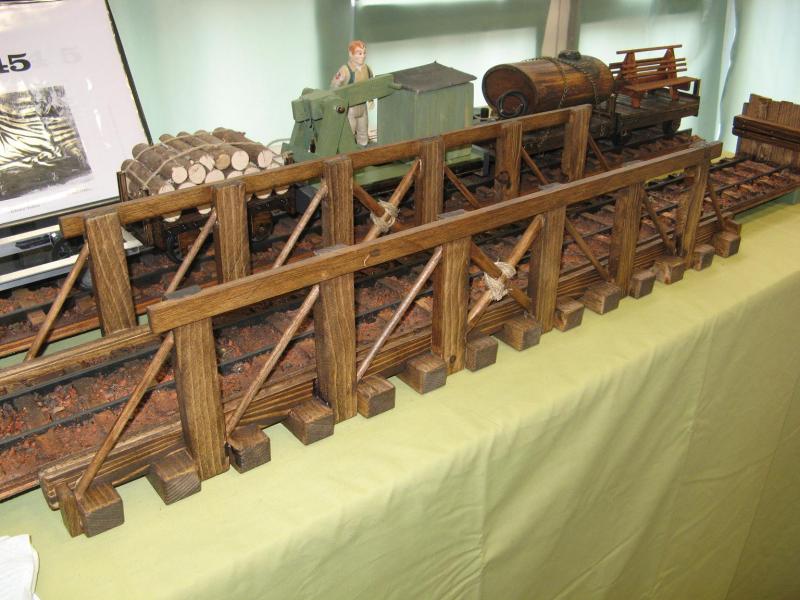

Maintenant, une petite vue sur l'incontournable trestle. C'est là où l'on apprécie la scie circulaire facile d'accès pour l'appro en bois quel que soit l'échantillonnage.
Le réseau est monté sur du CTP de 10mm X 100 de large avec des cales de 20mm de haut pour la jonction inter modules. Le pont devait reprendre cette cote.

Finition avec un jus de vernis chêne foncé.

Message édité par Snapper : modification de l'insertion de l'image.
_________________
Papy 45

Un manuel, c'est un intellectuel qui travaille de ses mains.
Revenir en haut
Papy 45
Porter
Porter

Hors ligne

Inscrit le: 05 Jan 2010
Messages: 40
Prénom: Christian
Echelle(s) pratiquée(s): 7/8 et IIm

MessagePosté le: Jeu 11 Mar 2010 - 16:19    Sujet du message: Cestas City & Co Répondre en citant

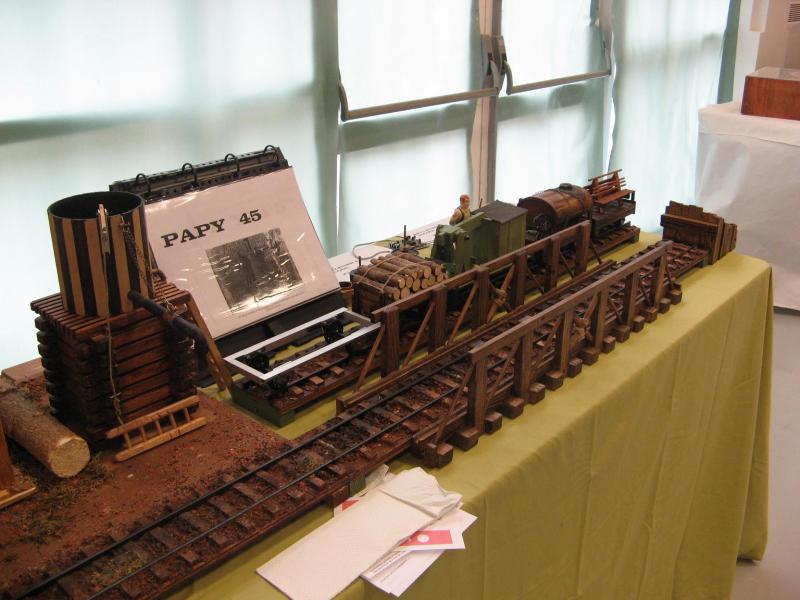

Un aperçu sur le stand 2,20 X 0,80 à l'occasion de cette expo de modélisme toutes disciplines confondues. Je voulais animer un stand où la vapeur serait reine ; et, grâce à 5 articles parus au cours des 9 jours, la fréquentation a été importante. Des liens ont été créés - voie de 50 !!!!! - et beaucoup de gens ont découvert une forme de modélisme ferroviaire ainsi que la vapeur.

La trapanelle a fonctionné près de 12 heures (!!!) au total, soit un litre d'alcool ( dans le brûleur, je précise ). Devant tant de questions, j'ai amené dès le 2ème jour les pièces détachées d'un moteur semblable - mono cylindre oscillant à simple effet - c'est à dire l'archétype de la machine à vapeur. Equipé d'une démultiplication de 6 - pinions et courroie - la vitesse était réaliste sur  ce tronçon de 2 mêtres de voie.

Comme j'avais pas mal potassé la question sur les brûleurs à alcool - phases liquide ou gazeuse - la trapanelle fonctionne en phase liquide avec un brûleur à 3 mêches et j'avais apporté des exemples de chaque type. Une photo est prévue.

Message édité par Snapper : modification de l'insertion de l'image.
_________________
Papy 45

Un manuel, c'est un intellectuel qui travaille de ses mains.
Revenir en haut
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Ven 12 Mar 2010 - 00:07    Sujet du message: Cestas City & Co Répondre en citant

Pourquoi ne pas utiliser la fonction "Image" pour poster tes photos sur le forum ?

Je modifierai le sujet demain Okay
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
Jeff
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Nov 2008
Messages: 3 942
Prénom: jean-françois
Echelle(s) pratiquée(s): HO, Z

MessagePosté le: Ven 12 Mar 2010 - 08:29    Sujet du message: Cestas City & Co Répondre en citant

Snapper a écrit:
Pourquoi ne pas utiliser la fonction "Image" pour poster tes photos sur le forum ? Okay


Ce serait pas mal, (et plus pratique), en + je n'arrive pas a ouvrir les liens ... Question
_________________
Jeff.
"en pause"
Revenir en haut
paponmimo
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Mar 2008
Messages: 8 899
Echelle(s) pratiquée(s): ho

MessagePosté le: Ven 12 Mar 2010 - 09:05    Sujet du message: Cestas City & Co Répondre en citant

Jeff a écrit:
Snapper a écrit:
Pourquoi ne pas utiliser la fonction "Image" pour poster tes photos sur le forum ? Okay


Ce serait pas mal, (et plus pratique), en + je n'arrive pas a ouvrir les liens ... Question


Moi kifkif ! je ne suis donc pas aussi nul......................
Revenir en haut
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Ven 12 Mar 2010 - 12:47    Sujet du message: Cestas City & Co Répondre en citant

Tes fichiers sont très lourd, 1,8 Mo pour une photo c'est trop. Il faut réduire le poids des fichiers avant de les poster sur Internet (par mail ou via un forum, c'est pareil). Utilise un logiciel de retouche d'images pour réduire la taille de tes photos.
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Ven 12 Mar 2010 - 14:48    Sujet du message: Cestas City & Co Répondre en citant

Voilà, les images ont été retaillées et postées à la place des liens.
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
Jeff
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Nov 2008
Messages: 3 942
Prénom: jean-françois
Echelle(s) pratiquée(s): HO, Z

MessagePosté le: Ven 12 Mar 2010 - 14:58    Sujet du message: Cestas City & Co Répondre en citant

AAaahhh!!!! C'est beaucoup mieux !! Okay
En plus tout ce matos est fort sympathique !!! Joli !
