MessagePosté le: Ven 15 Jan 2010 - 21:28    Sujet du message: Echelles de petit train Répondre en citant

PublicitéSupprimer les publicités ?
Bonsoir.
Je me suis amusé à faire un récapitulatif des principales échelles de modélisme ferroviaire.
Parce que je ne m'y suis jamais retrouvé entre toutes ces échelles. Shocked

Alors j'ai fait 4 tableaux.
Le premier présente la signification des suffixes après la lettre qui désigne l'échelle.

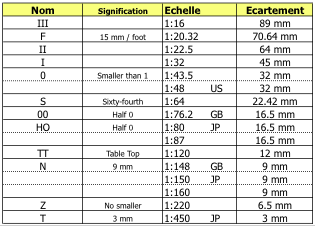

Le deuxième présente les principales échelles pour la voie 'normale' : du III au T.

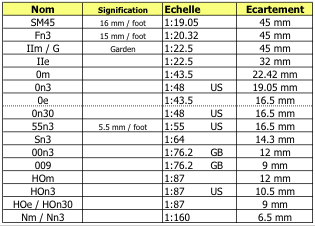

Le troisième présente les échelles pour la voie métrique et la voie étroite jusqu'à 30 pouces.

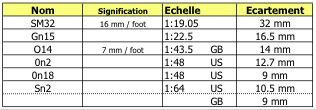

Le quatrième présente les échelles pour la voie étroite inférieure ou égale à 2 pieds.


A noter :
- F pour 15 (fifteen) mm per Foot
- Gn15 est une appellation impropre puisque le G désigne déjà de la voie étroite. On devrait parler de IIn15 en fait.
- La marque USA Trains produit des trains de jardin aux échelles 1:24 et 1:29.
- Les premières échelles qui ont eu leur code étaient le I, le II et le III. Le 0 est venu plus tard. 0 a été choisi car c'est plus petit que 1... Mr. Green
- "O14 (often called O-14) is a standard for accurate modelling of prototype 2ft narrow gauge railways in 7mm:ft scale (1:43.5) using 14mm gauge model track. It is not to be confused with On2 which is a US based standard." (http://www.o14group.org/about/)
- Le S désigne à la fois l'échelle (1:64) et reprend également le 16 (sixteen) dans le fait que 3/16e d'inch représente 1 pied.
- 00 et HO pour Half Zero : on est plus petit que le 0. Et toc.
- 009, l'échelle de James Bond ? Cool
- Le N s'appelait à l'origine 000 car c'était plus petit que le 00... Maintenant le N vaut pour 9 en allemand.
- Le Z parce qu'on pensait qu'on ne ferait jamais rien de plus petit. siffle
En fait non, c'est Z pour "zweihundert und zwanzigsten", ce qui signifie 1:220 en allemand. Mais je préfère la première explication : elle est plus rigolote.
- Et finalement il y a le T depuis peu.

Parfois dans le tableau, la même échelle n'a pas la même signification selon les pays. Comme pour le N ou 0.

Il existe bien sûr d'autres échelles, comme :
- le TT9 spécifique à la Nouvelle Zélande (voies de 9 mm) ;
- le 2mm/ft qui est une variante du N au 1:152 ;
- le Sn3.5 pour les chemins de fer de l'Afrique australe, du Japon, de la Chine, de l'Australie ou de la Nouvelle-Zélande au 1:64 (voies de 16.5 mm).

Vos remarques sont les bienvenues pour améliorer cette synthèse.
_________________


Dernière édition par ohlavache le Jeu 19 Aoû 2010 - 19:49; édité 12 fois
Revenir en haut
Visiter le site web du posteur
domi
Invité

Hors ligne




MessagePosté le: Ven 15 Jan 2010 - 21:52    Sujet du message: Echelles de petit train Répondre en citant

Très bien ton tableau. Okay En revanche je suis surpris de voir l'écartement lié au OO est de 19 mm... Je croyais que c'en était resté à 16.5 mm, d'où l'approximation liée à cette échelle.

Domi
Revenir en haut
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 416
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Ven 15 Jan 2010 - 21:55    Sujet du message: Echelles de petit train Répondre en citant

Excellent tes tableaux !! Okay

Par contre juste une petite erreur relevée (minime soit -elle ) : pour le HOn3 l'écartement, c'est 10.5 mm voie M.E!!
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
jean-pierre
Big Boy
Big Boy

En ligne

Inscrit le: 08 Nov 2007
Messages: 16 919
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Ven 15 Jan 2010 - 23:21    Sujet du message: Echelles de petit train Répondre en citant

xave06 a écrit:
Excellent tes tableaux !! Okay

Par contre juste une petite erreur relevée (minime soit -elle ) : pour le HOn3 l'écartement, c'est 10.5 mm voie M.E!!
Et le 0n3 : 19 mm

Super travail , pour faire tes tableaux Vincent .


Pour t'aider en voici un , simple , mais pas mal.
http://www.hobby2000.be/spip.php?article5
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
ohlavache
Consolidation
Consolidation

Hors ligne

Inscrit le: 30 Nov 2007
Messages: 368
Prénom: Vincent
Echelle(s) pratiquée(s): N, Z

MessagePosté le: Sam 16 Jan 2010 - 11:09    Sujet du message: Echelles de petit train Répondre en citant

Merci pour vos compliments. Okay

domi a écrit:
Très bien ton tableau. Okay En revanche je suis surpris de voir l'écartement lié au OO est de 19 mm... Je croyais que c'en était resté à 16.5 mm, d'où l'approximation liée à cette échelle.

Exact, j'ai vérifié. J'ai confondu avec une variante.

Dans la prochaine version, je modifierai pour le HOn3 et j'ajouterai le 0n3.

jean-pierre a écrit:
Pour t'aider en voici un , simple , mais pas mal.
http://www.hobby2000.be/spip.php?article5

Merci pour le site. Ca va me permettre de compléter.

Trois questions.
- Les échelles en n2 sont-elles répandues ?
- Le F est une échelle spécifique aux US ou non ?
- Il y a le TT9 pour la Nouvelle Zélande. Ça s'applique aussi à l'Australie ou, pire, c'est une autre échelle ?

Bon week-end.
_________________
Revenir en haut
Visiter le site web du posteur
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Sam 16 Jan 2010 - 13:03    Sujet du message: Echelles de petit train Répondre en citant

Très bien ton tableau de synthèse. Il ne faut pas oublier que tout ceci découle de normes, et que des tableaux similaires peuvent être trouvés sur les sites de ces organismes de normalisation. Pour référence :

- MOROP : NEM 010 Echelles, rapports de réduction, écartements
- NMRA : S-1.2 General Standard Scales

Ceci ne concerne que les échelles et écartements standards. Il y a d'autres tableaux pour les normes fines ou "Proto". En dehors de cela, on peut trouver des écartements et rapports de réductions "exotiques" et qui ne font l'objet d'aucune norme, par exemple, le 55n3 dont on à parlé sur un autre fil et le T du japonais Eishindo. Ce qui n'empêche pas de les utiliser, bien sûr.
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
artefac
Consolidation
Consolidation

Hors ligne

Inscrit le: 12 Juin 2009
Messages: 372
Prénom: BRUNO
Echelle(s) pratiquée(s): 1.43 on30 ,1.48,1.35 eme

MessagePosté le: Sam 16 Jan 2010 - 17:46    Sujet du message: Echelles de petit train Répondre en citant

Trés pédagogique les tableaux Okay
_________________
BRUNO
http://www.btcreations.fr/
http://tutofig.com/2013/01/ferro-steam-punk/

ON30 une petite échelle qui fait grandir l imagination
Revenir en haut
Visiter le site web du posteur Yahoo Messenger MSN
ohlavache
Consolidation
Consolidation

Hors ligne

Inscrit le: 30 Nov 2007
Messages: 368
Prénom: Vincent
Echelle(s) pratiquée(s): N, Z

MessagePosté le: Sam 16 Jan 2010 - 20:12    Sujet du message: Echelles de petit train Répondre en citant

artefac a écrit:
Très pédagogique les tableaux Okay

Merci ! Je suis flatté.

Voilà. J'ai mis à jour les tableaux dans le premier message.
Celui des suffixes en ajoutant 'n2'.
Et celui des échelles en corrigeant le 00, en ajoutant le 0n3, le 009 et le HOn3.

D'après ce que j'ai lu sur le web, le 0n2 et le HOn2 ont été supplantés par le 0n30 et le HOn30. Il semble rester un peu de 0n2.
Il y a aussi du Sn2 qui existe sous deux variantes : l'une américaine utilisant les voies du HOn3, et l'autre britannique utilisant les voies du N.


Tout nouveau commentaire est le bienvenu.
_________________
Revenir en haut
Visiter le site web du posteur
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Sam 16 Jan 2010 - 20:57    Sujet du message: Echelles de petit train Répondre en citant

ohlavache a écrit:
D'après ce que j'ai lu sur le web, le 0n2 et le HOn2 ont été supplantés par le 0n30 et le HOn30. Il semble rester un peu de 0n2.

Shocked Qu'est ce que tu entends par là ?
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Sam 16 Jan 2010 - 23:31    Sujet du message: Echelles de petit train Répondre en citant

Beau travail, je met le sujet en post-it, il servira à beaucoup de modélistes Okay
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
ohlavache
Consolidation
Consolidation

Hors ligne

Inscrit le: 30 Nov 2007
Messages: 368
Prénom: Vincent
Echelle(s) pratiquée(s): N, Z

MessagePosté le: Dim 17 Jan 2010 - 13:39    Sujet du message: Echelles de petit train Répondre en citant

Snapper a écrit:
Beau travail, je met le sujet en post-it, il servira à beaucoup de modélistes Okay


C'est la consécration...

D'après ce que j'ai lu hier sur le web (mais je n'ai pas retrouvé le site ce matin), le 0n2 et le HOn2 sont devenus moins répandus quand les industriels ont commencé à produire des modèles en 0n30 et en HOn30.
D'ailleurs quand on cherche sur Google des infos sur le 0n2 et le HOn2 encore plus, on ne trouve pas beaucoup de sites.

Une dernière remarque. D'après un rapide calcul, avec des voies en Z, on pourrait faire du Sn15. La voie serait alors de 0.5 mm trop large.
A+
_________________
Revenir en haut
Visiter le site web du posteur
ohlavache
Consolidation
Consolidation

Hors ligne

Inscrit le: 30 Nov 2007
Messages: 368
Prénom: Vincent
Echelle(s) pratiquée(s): N, Z

MessagePosté le: Lun 18 Jan 2010 - 21:26    Sujet du message: Echelles de petit train Répondre en citant

Petite mise à jour en incluant un 3e tableau pour la voie étroite de 2 pieds ou moins.
J'ai découvert le Gn15 et le 0n18... Shocked
_________________
Revenir en haut
Visiter le site web du posteur
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Lun 18 Jan 2010 - 22:32    Sujet du message: Echelles de petit train Répondre en citant

Tu as le O14 dont on entend parler de plus en plus Okay http://www.o14group.org/
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
ohlavache
Consolidation
Consolidation

Hors ligne

Inscrit le: 30 Nov 2007
Messages: 368
Prénom: Vincent
Echelle(s) pratiquée(s): N, Z

MessagePosté le: Mer 20 Jan 2010 - 22:11    Sujet du message: Echelles de petit train Répondre en citant

Ca y est ! J'ai ajouté le O14 au troisième tableau.
Merci. Wink
_________________
Revenir en haut
Visiter le site web du posteur
ohlavache
Consolidation
Consolidation

Hors ligne

Inscrit le: 30 Nov 2007
Messages: 368
Prénom: Vincent
Echelle(s) pratiquée(s): N, Z

MessagePosté le: Jeu 6 Mai 2010 - 21:48    Sujet du message: Echelles de petit train Répondre en citant

Je viens de m'apercevoir qu'il y a une erreur de "maths" dans mon premier message.
Honte sur moi.
Je ne ferai la modification que demain (sinon lundi). D'ici là, pourrez-vous la trouver ? Mr. Green
