MessagePosté le: Dim 27 Déc 2009 - 18:50    Sujet du message: [On3 - On30] TANK CAR Répondre en citant

PublicitéSupprimer les publicités ?
Venant d'acquérir un tank car en On3 acheté d'occasion, je n'ai, ni la provenance de ce kit, ni la notice de montage. J'aurais surement besoin d'aide à ce sujet, sachant quand même que c'est une version où le tank est posé sur un flat car, voici en premier lieu les pièces principales composant ce kit:

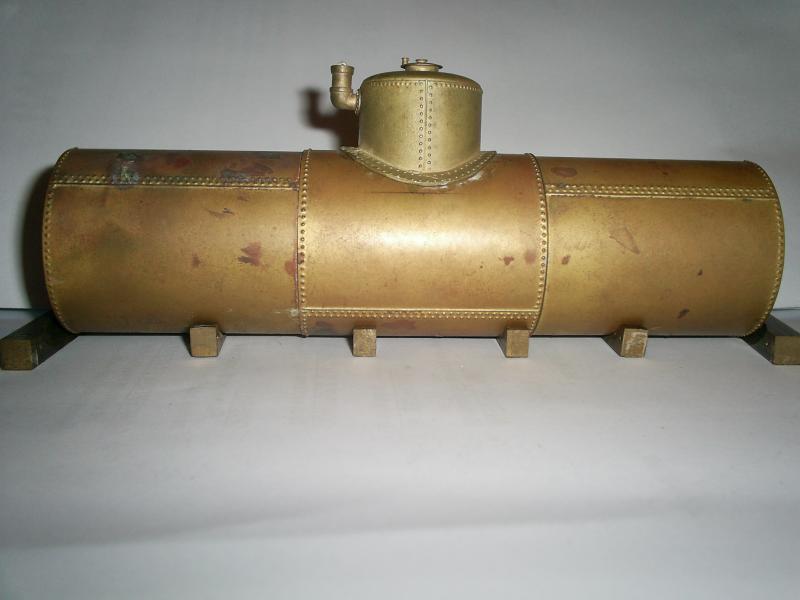

Le tank

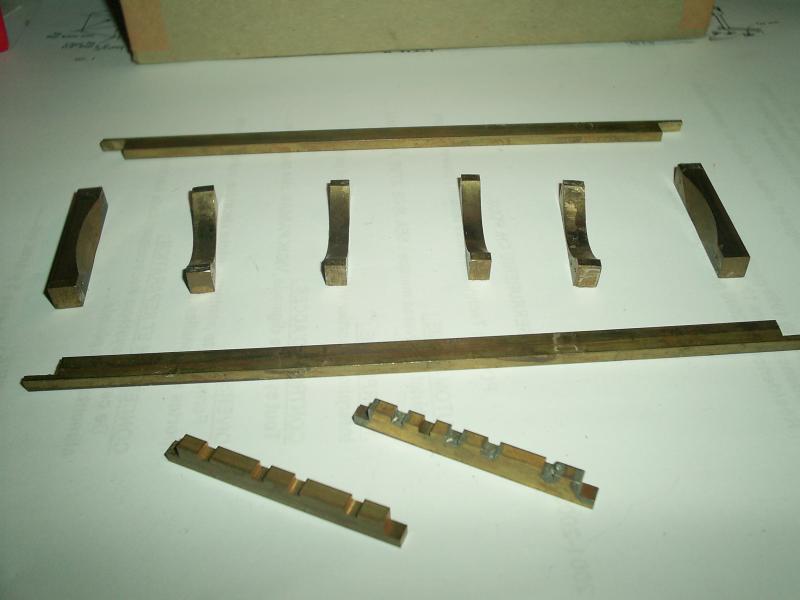

Les supports du tank



Si par hasard vous avez un peu de doc à son sujet ou sur le modèle réel, je suis preneur.
J'ai trouvé un plan d'un modèle à peu près équivalent sur une Gazette de May/June 1985, un "CONOCO" CONX #5, la caisse du tank n'est pas tout à fait la même (ligne de rivets différente) mais comme je n'en suis pas un ( compteur de rivets Mr. Green )je me contenterai de reproduire ce modèle là, sauf bien sur, si quelqu'un me vient en aide.

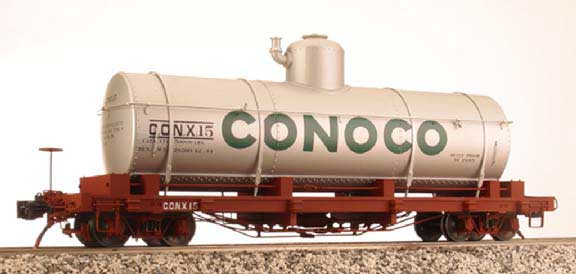

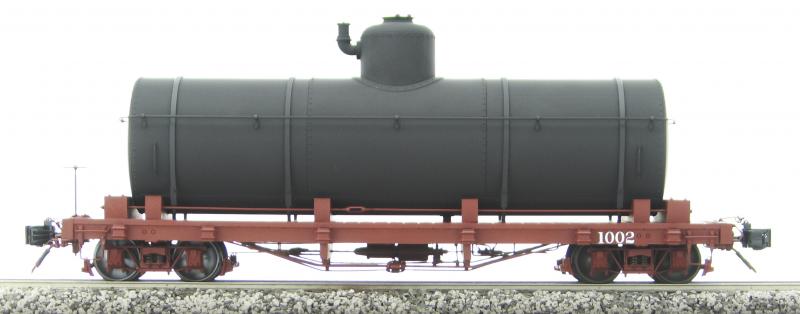

Je pense que la firme AMS est en train de produire un tank car équivalent:




_________________
THIERRY
Si tu as le Nord en face, tu as donc le Sudoku.
Revenir en haut
LOG MAN
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Aoû 2007
Messages: 3 000
Prénom: titi
Echelle(s) pratiquée(s): ON30

MessagePosté le: Dim 27 Déc 2009 - 19:14    Sujet du message: [On3 - On30] TANK CAR Répondre en citant

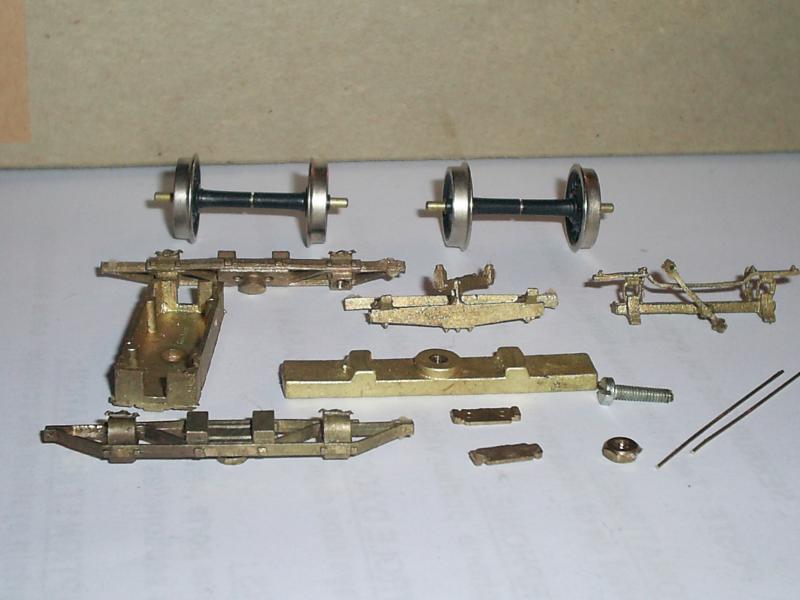

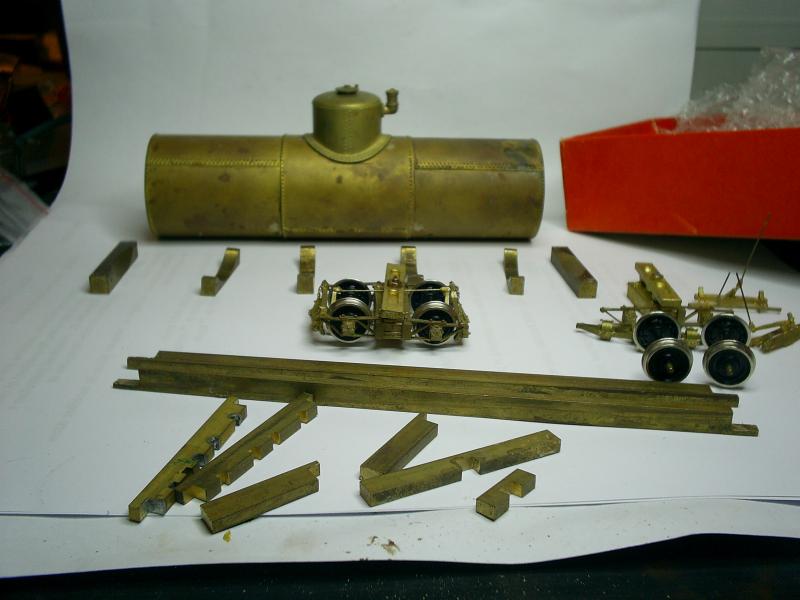

Quelques photos du kit complet :



Un des trucks à été monté (collé à la cyanolit), l'autre complètement décollé; c'est ce dernier qui va nous servir de test pour le "regaugé" en On30. L'axe des essieux est en laiton et l'ensemble des roues sort aisément de celui-ci, on recoupe 2 mm de chaque cotés (support plastique noir de la roue) pour pouvoir rapprocher les roues, se servir d'une gauge NMRA pour le calage des essieux. Bien faire attention au niveau des portées des essieux, elles doivent être équivalente de chaque cotés (voir avec un pied de coulisse de profondeur):

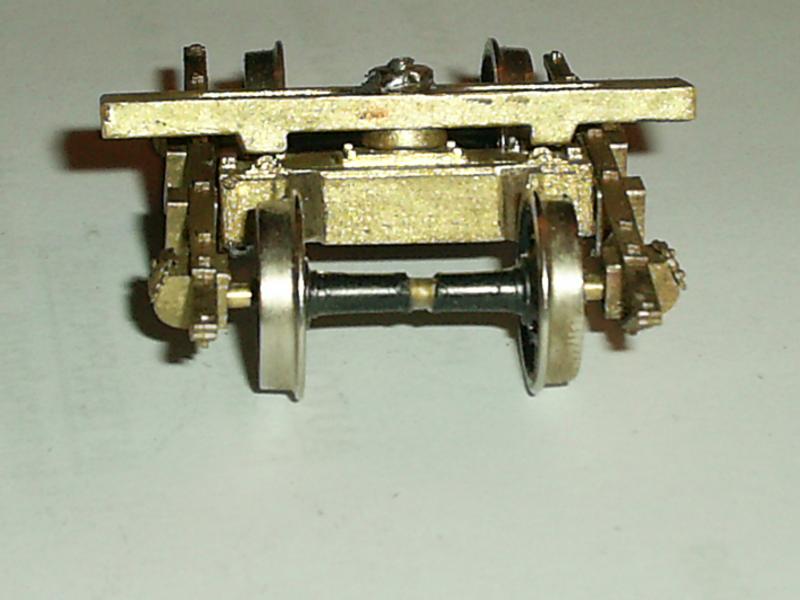

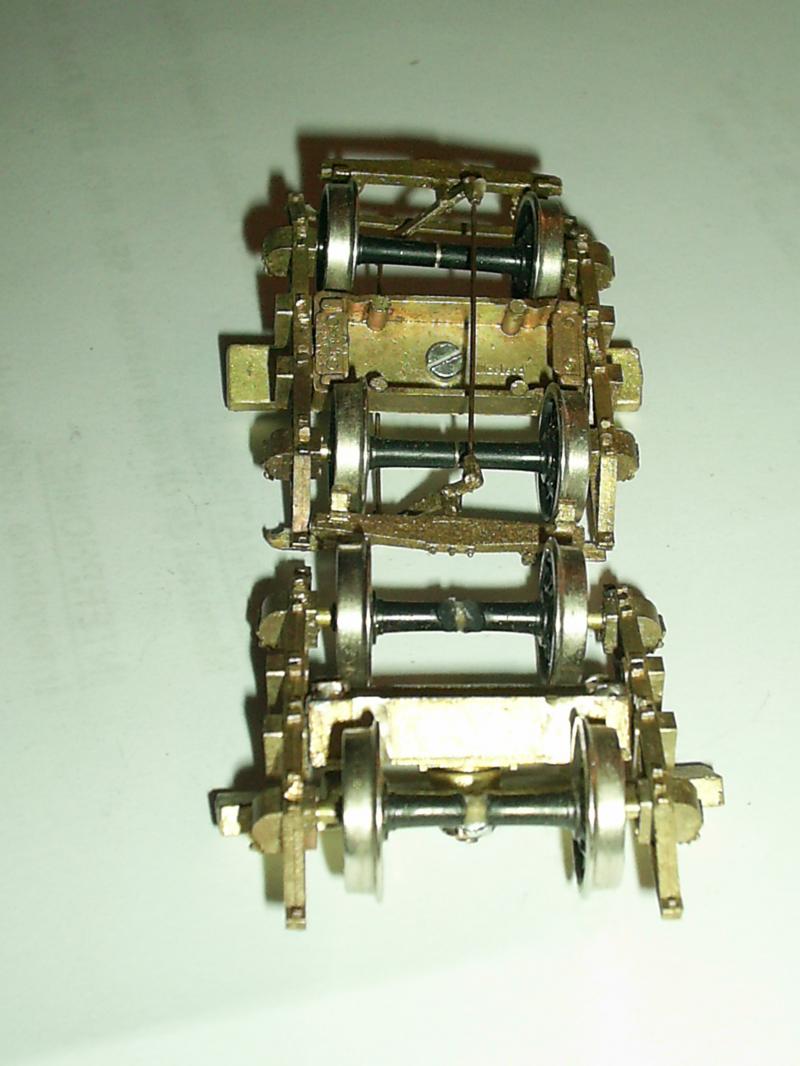

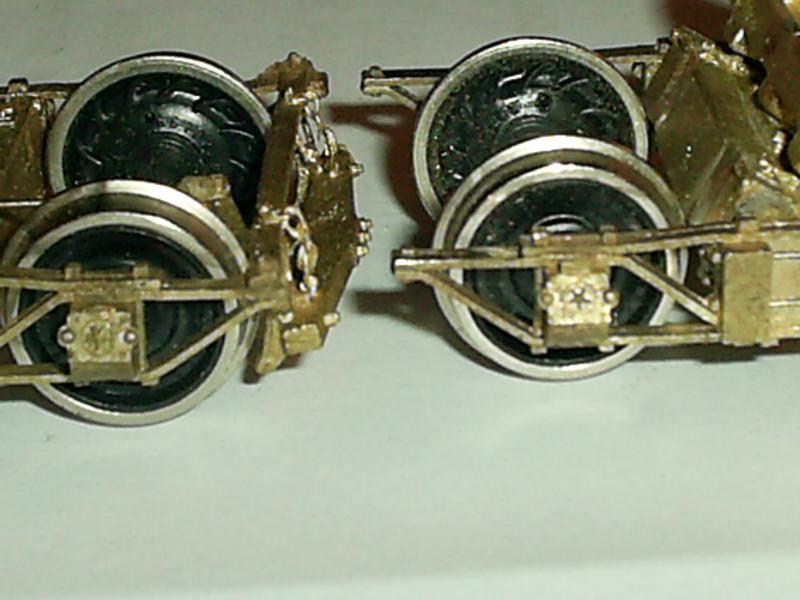

En haut le modèle On3, sur le bas regaugé en On30, monté à blanc pour la photos:



Petit point de cyano pour bloqué l'ensemble:


_________________
THIERRY
Si tu as le Nord en face, tu as donc le Sudoku.
Revenir en haut
LOG MAN
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Aoû 2007
Messages: 3 000
Prénom: titi
Echelle(s) pratiquée(s): ON30

MessagePosté le: Dim 27 Déc 2009 - 19:54    Sujet du message: [On3 - On30] TANK CAR Répondre en citant

Gros avantage de ces essieux, c'est qu'ils sont à profil variable, je ne sais pas si c'est le bon terme qu'il faudrait employer pour définir la mixité de positions que pourrait prendre chaque essieux. C'est à dire qu'il ne faut pas souder complètement toutes les pièces ensembles. En premier temps on assemble le "bolster" avec les deux cotés du truck en prenant les essieux entre eux:



Vérifier que le "bolster" pivote aisément, et là on s'aperçoit que les boudins des roues touchent (vue que l'écartement à été rétréci), on retouchera au disque à tronçonner:

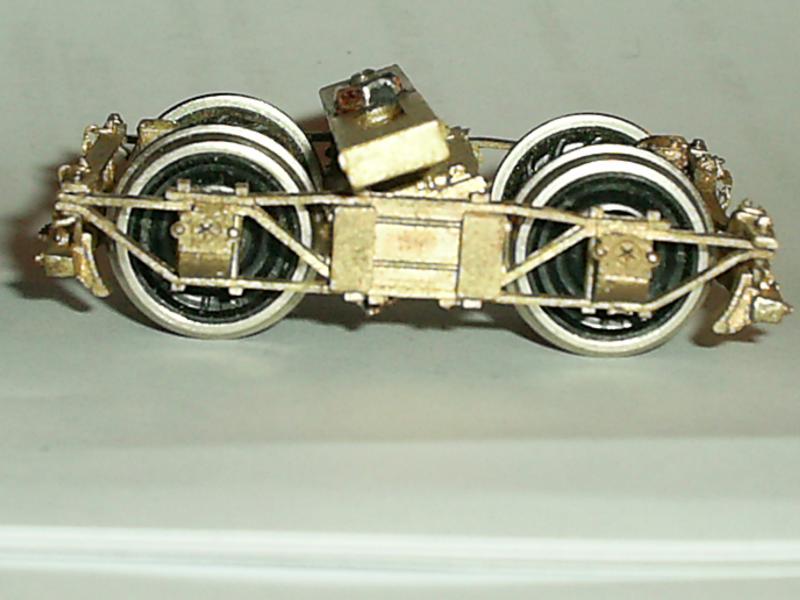

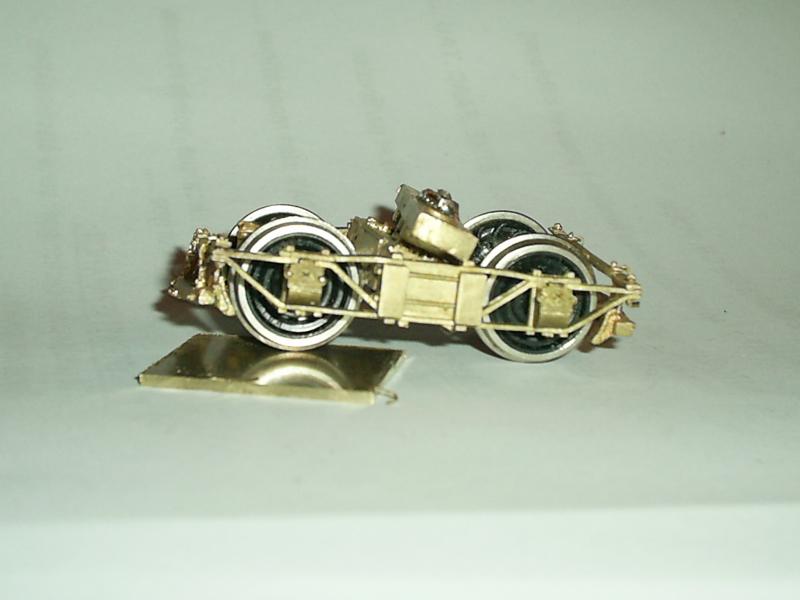

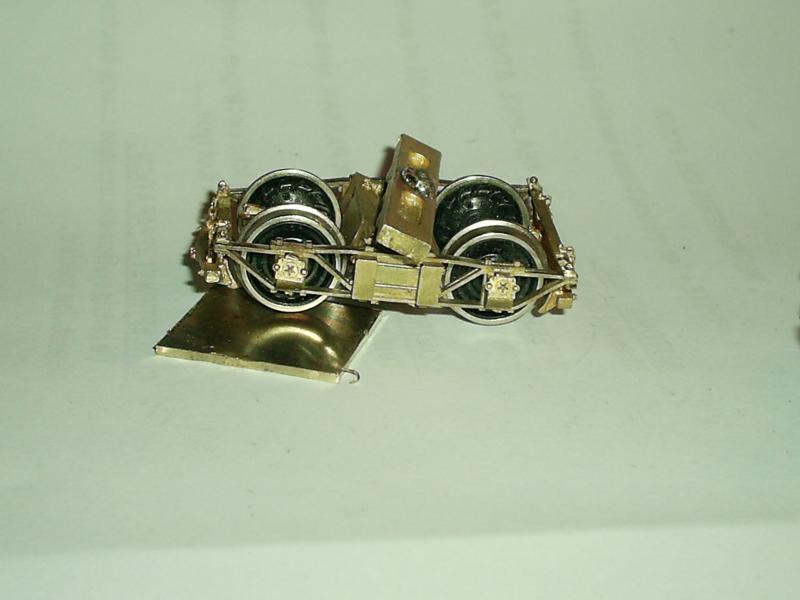

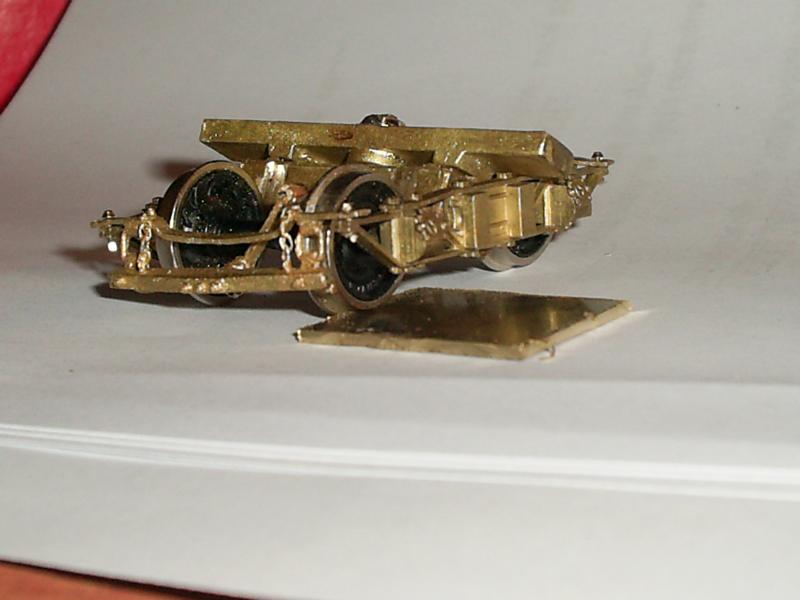

Déformation maximum des essieux, car l'ensemble des timoneries de frein ne sont pas encore installé:





Si l'ensemble de freinage est soudé tel quel comme l'on peu voir sur la photo, nous perdons toute la souplesse du bogie, il ne nous reste
que le pivotement du truck autour du "bolster":

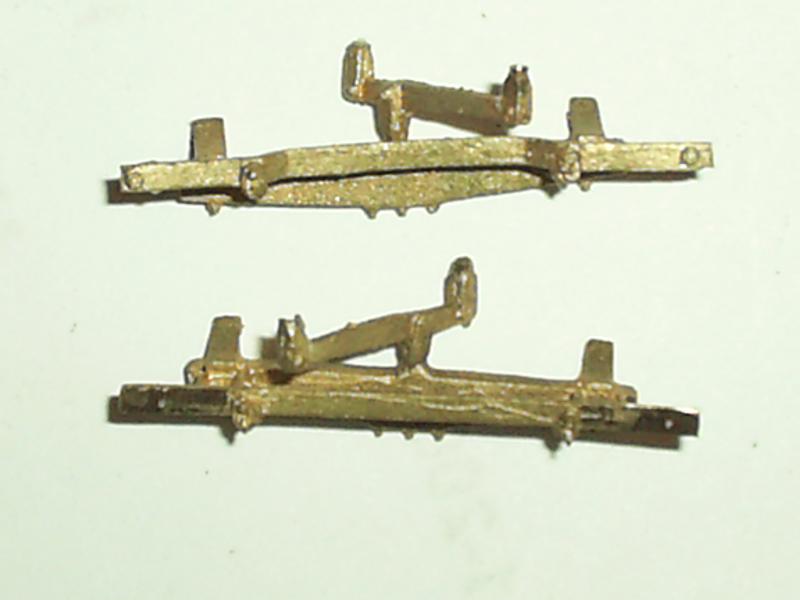

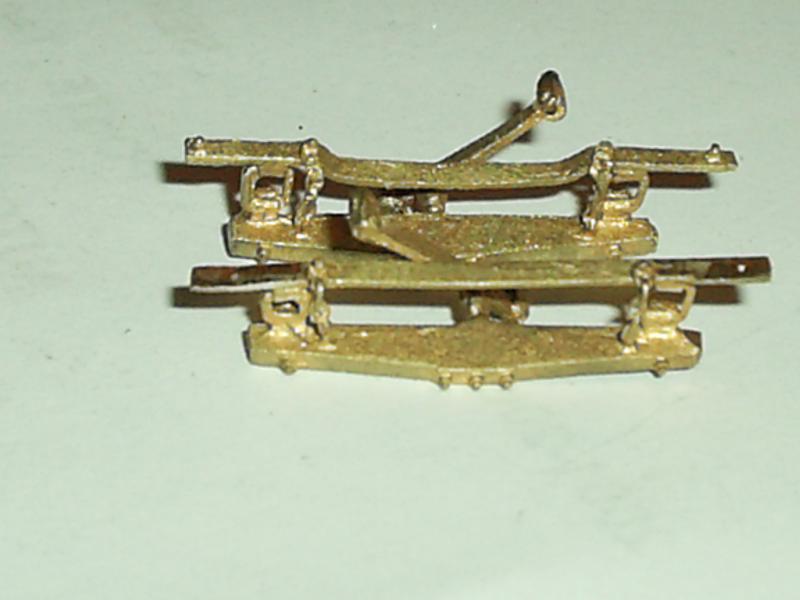

Modification de l'ensemble sabot de frein, La pièce en haut est d'origine, celle du bas à été modifier au niveau de ses extrémités, on a enlevé (limé) les deux boulons venu de fonderie
qui seront remplacé par des vraies, venu de chez l'Octant et acheté aux kilos Mr. Green tirefonds en laiton identique aux modèles arasés.





On arasera de même les deux têtes de boulons aux extrémités des deux flancs:



Perçage de toutes les extrémités des pièces (repérage de l'emplacement , à marquer d'un trait sur la pièce, puis pointage) avec un forets de 0.7mm.
Les tirefonds entrent légèrement en force, et en s'aidant de pinces, on arrive à plaquer ensembles les deux pièces à assembler:


_________________
THIERRY
Si tu as le Nord en face, tu as donc le Sudoku.
Revenir en haut
LOG MAN
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Aoû 2007
Messages: 3 000
Prénom: titi
Echelle(s) pratiquée(s): ON30

MessagePosté le: Dim 27 Déc 2009 - 20:10    Sujet du message: [On3 - On30] TANK CAR Répondre en citant

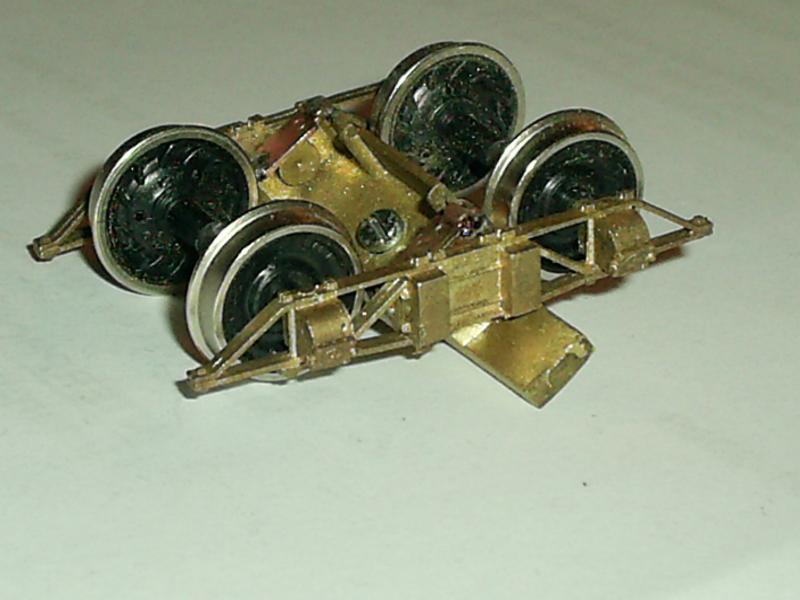

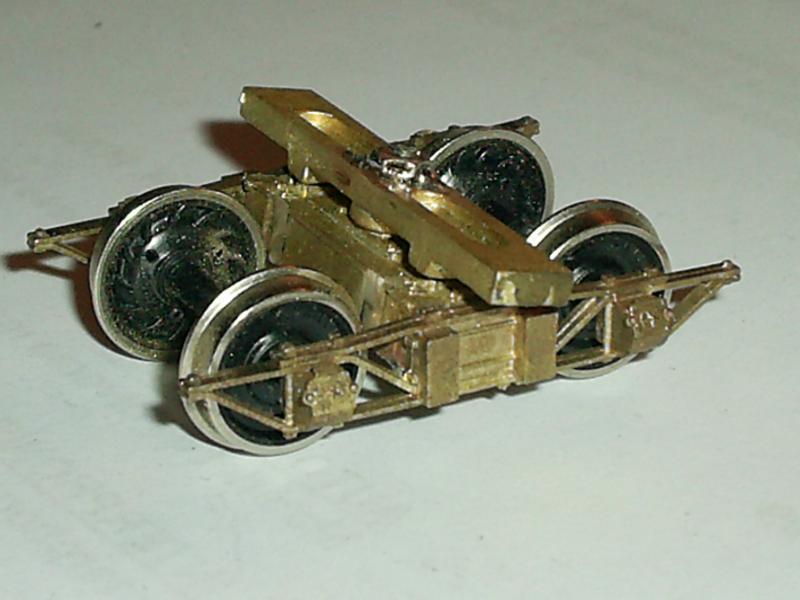

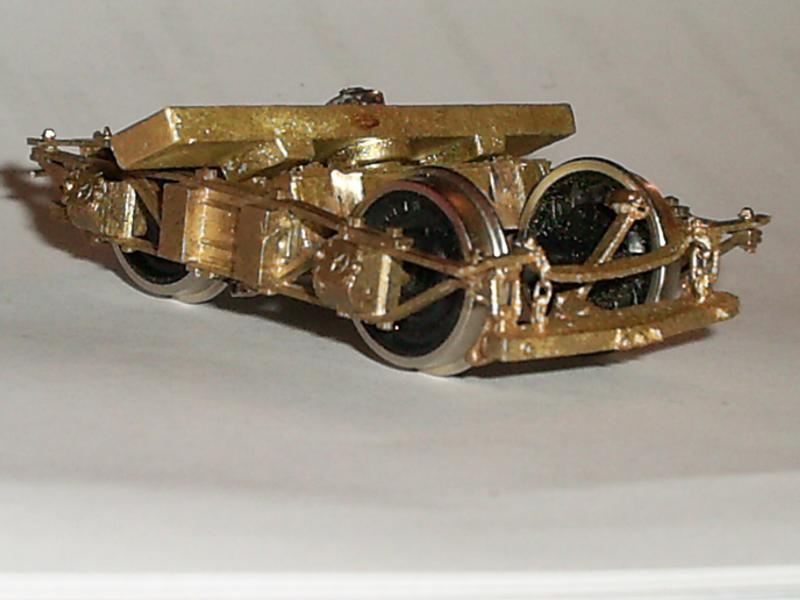

Les deux systèmes de freins sont installés sur les deux cotés pour ma part j'ai plié en tirant les tirefonds par le dessous et ai coupé le surplus à l'aide de la pince Xuron (prévu pour la coupure de rail).
Cette opération est assez faciles, sur des trucks en laiton, à voir si c'est possible sur des trucks en plastiques ?

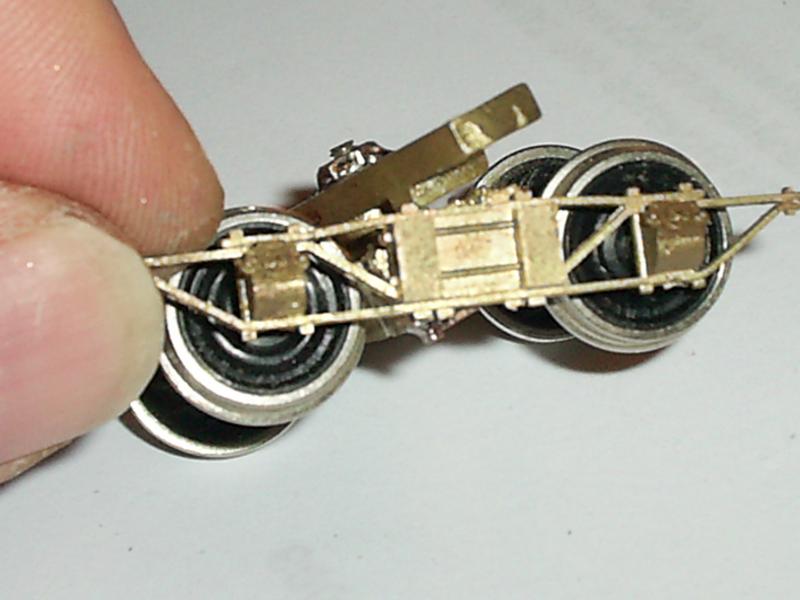

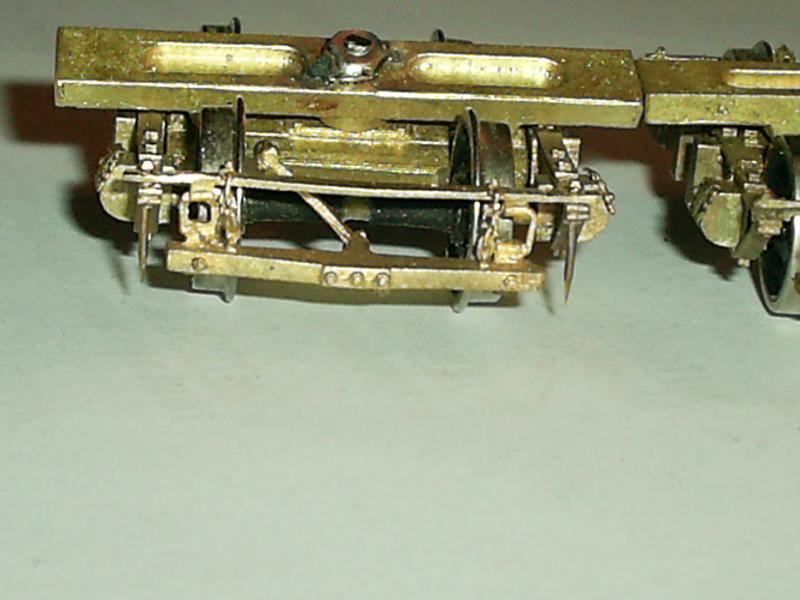

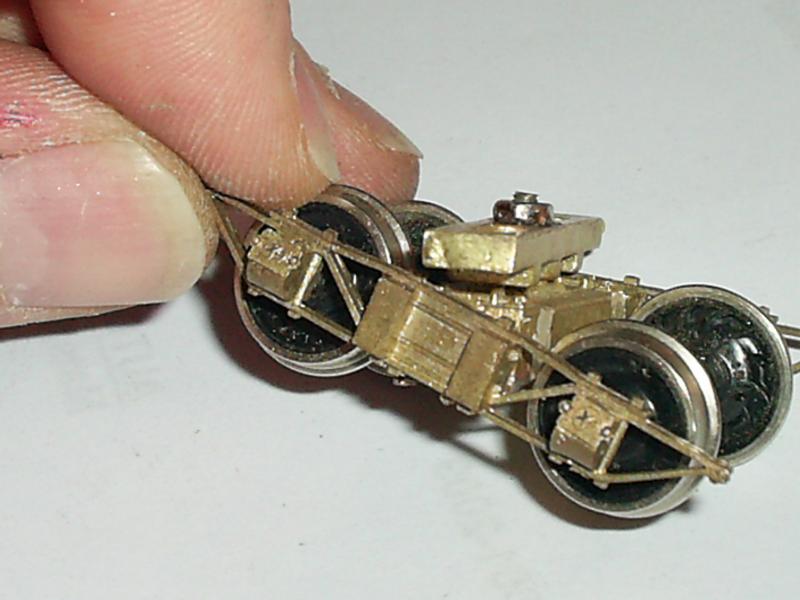

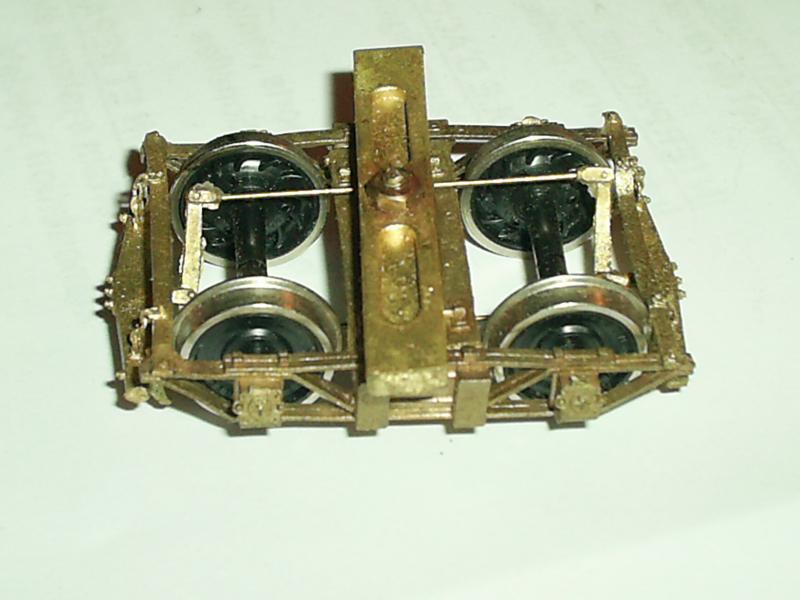

Vue des déformations du trucks:







Le truck à été essayé sur deux mètres de voie en Ho est roule divinement bien, je ne vais pas refaire les mêmes photos pour le deuxième, vue qu'il est complètement identique mais inversé au niveau des passages de timonerie. Je vais continuer mes recherches sur ce tank car et vous dit à bientôt.
_________________
THIERRY
Si tu as le Nord en face, tu as donc le Sudoku.
Revenir en haut
hebus
Big Boy
Big Boy

Hors ligne

Inscrit le: 10 Nov 2007
Messages: 4 350
Prénom: Lionel ou Yo
Echelle(s) pratiquée(s): 0n30

MessagePosté le: Dim 27 Déc 2009 - 20:16    Sujet du message: [On3 - On30] TANK CAR Répondre en citant

ton kit semble super sympa...belle acquisition... Okay et les modeles AMS semblent splendides.... Shocked il existe un lien Question
_________________
yo...chairman of the Florence & Colleen lumber Co




Ce que nous avons fait, c'est plus qu'on ne pouvait demander à des hommes, et nous l'avons fait...

Maurice GENEVOIX.
Revenir en haut
MSN
Steamloco
Mountain
Mountain

Hors ligne

Inscrit le: 22 Juil 2007
Messages: 1 365
Prénom: Steve
Echelle(s) pratiquée(s): On30

MessagePosté le: Lun 28 Déc 2009 - 17:30    Sujet du message: [On3 - On30] TANK CAR Répondre en citant

Un joli kit!
_________________


"Those who dream the most, do the most."- Waite Phillips.

"Most of my favorite topics of conversation are deeply, horrifyingly boring to the vast majority of people, a fact that I try (but sometimes fail) to keep always in mind." -Rick Anderson
Revenir en haut
AIM Skype
Frederic Testard
Staff
Staff

Hors ligne

Inscrit le: 04 Juin 2007
Messages: 10 719
Prénom: Frédo
Echelle(s) pratiquée(s): Sn3, On30

MessagePosté le: Lun 28 Déc 2009 - 17:49    Sujet du message: [On3 - On30] TANK CAR Répondre en citant

Beau travail.
Le tank Conoco de la gazette est un beau modèle, plein de personnalité.
Ces bogies ont l'air très bien, et toi tu as l'air de bien aimer le laiton...
_________________
Frédéric Testard

And in the end, it’s not the years in your life that count. It's the life in your years. (Abraham Lincoln)
Revenir en haut
LOG MAN
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Aoû 2007
Messages: 3 000
Prénom: titi
Echelle(s) pratiquée(s): ON30

MessagePosté le: Lun 28 Déc 2009 - 19:39    Sujet du message: [On3 - On30] TANK CAR Répondre en citant

hebus a écrit:
ton kit semble super sympa...belle acquisition... Okay et les modeles AMS semblent splendides.... Shocked il existe un lien Question


Voilà Strass bourgeois Mr. Green : http://www.amstrains.com/
Frederic Testard a écrit:
Beau travail.
Le tank Conoco de la gazette est un beau modèle, plein de personnalité.
Ces bogies ont l'air très bien, et toi tu as l'air de bien aimer le laiton...


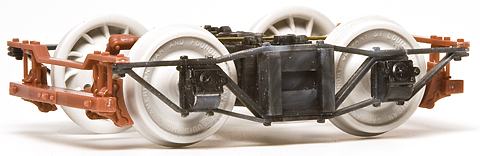

Merci, les copains, le laiton est une belle matière à travailler, le kit que j'ai acheté n'est pas complet, son prix 25€ d'où mon grand intérêt pour le brass en ce moment Mr. Green , si vous en avez d'autres à ce prix là je suis preneur, même s'il n'est pas complet. Les bogies sont superbe et fonctionnent à merveille, c'est des modèles identiques à ceux fabriqué par Foothill Model Works’ (http://www.foothillmodelworks.com/ )


_________________
THIERRY
Si tu as le Nord en face, tu as donc le Sudoku.
Revenir en haut
hebus
Big Boy
Big Boy

Hors ligne

Inscrit le: 10 Nov 2007
Messages: 4 350
Prénom: Lionel ou Yo
Echelle(s) pratiquée(s): 0n30

MessagePosté le: Mar 29 Déc 2009 - 03:51    Sujet du message: [On3 - On30] TANK CAR Répondre en citant

Voilà Strass bourgeois Mr. Green : http://www.amstrains.com/

vihl märsi... :mrgreen
_________________
yo...chairman of the Florence & Colleen lumber Co




Ce que nous avons fait, c'est plus qu'on ne pouvait demander à des hommes, et nous l'avons fait...

Maurice GENEVOIX.
Revenir en haut
MSN
hebus
Big Boy
Big Boy

Hors ligne

Inscrit le: 10 Nov 2007
Messages: 4 350
Prénom: Lionel ou Yo
Echelle(s) pratiquée(s): 0n30

MessagePosté le: Mar 29 Déc 2009 - 03:52    Sujet du message: [On3 - On30] TANK CAR Répondre en citant

vihl märsi... Mr. Green ...décidement j'ai du mal
_________________
yo...chairman of the Florence & Colleen lumber Co




Ce que nous avons fait, c'est plus qu'on ne pouvait demander à des hommes, et nous l'avons fait...

Maurice GENEVOIX.
Revenir en haut
MSN
paponmimo
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Mar 2008
Messages: 8 899
Echelle(s) pratiquée(s): ho

MessagePosté le: Mar 29 Déc 2009 - 11:34    Sujet du message: [On3 - On30] TANK CAR Répondre en citant

C'est beau cette mécanique, tu m'effraie avec de tels engins.
Revenir en haut
LOG MAN
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Aoû 2007
Messages: 3 000
Prénom: titi
Echelle(s) pratiquée(s): ON30

MessagePosté le: Mar 29 Déc 2009 - 16:39    Sujet du message: [On3 - On30] TANK CAR Répondre en citant

paponmimo a écrit:
C'est beau cette mécanique, tu m'effraie avec de tels engins.


Point de peur entrera en toi car la force tu as. Mr. Green
_________________
THIERRY
Si tu as le Nord en face, tu as donc le Sudoku.
Revenir en haut
Yoda
Flooder
Flooder

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 18 057
Prénom: Arnaud dit YODA
Echelle(s) pratiquée(s): Echelle N, On30 et Richter

MessagePosté le: Mar 29 Déc 2009 - 17:12    Sujet du message: [On3 - On30] TANK CAR Répondre en citant

LOG MAN a écrit:
paponmimo a écrit:
C'est beau cette mécanique, tu m'effraie avec de tels engins.


Point de peur entrera en toi car la force tu as. Mr. Green


Bien dit Mr. Green
_________________
Revenir en haut
MSN
pelican
Big Boy
Big Boy

Hors ligne

Inscrit le: 30 Mai 2007
Messages: 2 842
Prénom: André
Echelle(s) pratiquée(s): G, On30, On18, H0n30, Z

MessagePosté le: Mer 30 Déc 2009 - 09:14    Sujet du message: [On3 - On30] TANK CAR Répondre en citant

c'est du lourd !!! Coyotte
bravo !!
_________________
Pélican Chairman of the Pélican Rail Road
Revenir en haut
westwood
Consolidation
Consolidation

Hors ligne

Inscrit le: 01 Juin 2008
Messages: 434
Prénom: Didier
Echelle(s) pratiquée(s): HO, 0N30

MessagePosté le: Jeu 31 Déc 2009 - 16:40    Sujet du message: [On3 - On30] TANK CAR Répondre en citant

pour du lourd, c'est du lourd.... Et dire que certains rajouterait une suspension 3 points par dessus
Belles bètes, ça donne envie
