Bonjour à tous,

Ce qui m'intéresse sur le train US, c'est surtout les forestiers. J'adore les locs Shay, les Heisler et les Climax.
Seulement depuis quelques temps je me pose une question : comment fonctionne le changement de marche sur ces machines inhabituelles ?
Si vous avez de la doc ou des explications, voulez-vous bien m'en faire part...pour que je comprenne enfin haddock !!

Merci par avance à tous ceux qui vont répondre Mr. Green Wink !
_________________
Juste un train, ça me suffit...
Thibaud, Vapeur07 sur youtube
http://www.youtube.com/user/Vapeur07?feature=mhum


Dernière édition par Orenstein&Koppel le Sam 19 Déc 2009 - 10:48; édité 1 fois
Revenir en haut
Visiter le site web du posteur
Jeff
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Nov 2008
Messages: 3 942
Prénom: jean-françois
Echelle(s) pratiquée(s): HO, Z

MessagePosté le: Ven 18 Déc 2009 - 22:00    Sujet du message: Shay, Heisler, Climax Répondre en citant

N'ayant jamais vu de Shay "pour de vrai",( a part celle de La Loge les Gardes), je pense que le changement de marche s'effectue avec la "Jonhson bar" (equivalent US du volant de changement de marche des Mallets Vivarais que tu connais bien...)
Au niveau de la distrib, c'est comme sur une vapeur classique, tiroir plans pour vieux modeles non surchauffés, ou tiroirs cylindriques, pour les machines surchauffées, (en général)...
Quoique Lima a persevéré avec des Shays a tiroirs plans, avec le risque de "bruler" ces derniers, alors que Willamette a été plus innovateur avec l'adoption de tiroirs cylindriques en meme temps que la surchauffe...La reponse de Lima a ces Willamette plus performantes a été la "Pacific coast"...
http://www.gearedsteam.com/index.html
http://www.shaylocomotives.com/
(Si tu veux en savoir plus ...)

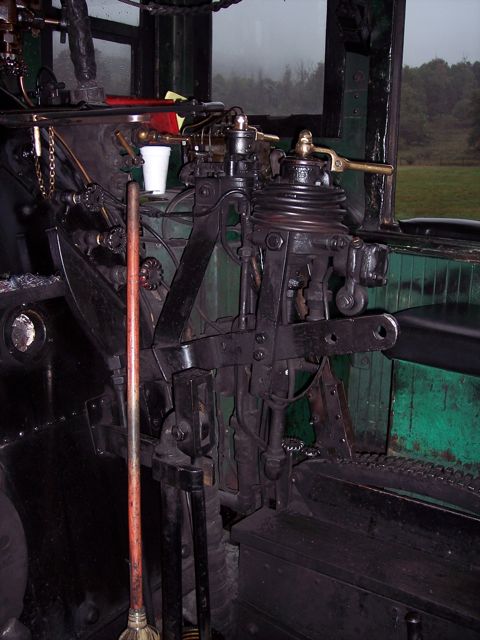

Tu apperçois la Johnson bar en position marche avant, admission maximale ...C'est la cremaillere devant le siege.
_________________
Jeff.
"en pause"
Revenir en haut
Orenstein&Koppel
Mogul
Mogul

Hors ligne

Inscrit le: 14 Déc 2009
Messages: 127
Prénom: Thibaud
Echelle(s) pratiquée(s): HO, HOe

MessagePosté le: Sam 19 Déc 2009 - 10:56    Sujet du message: Shay, Heisler, Climax Répondre en citant

Ok merci pour les infos ! Okay
C'est donc comme sur n'importe quelle machine. Maintenant ce que je ne comprends pas, c'est sur quelle pièce agît la Johnson bar, sur une machine classique elle agît sur la coulisse (pièce en demi-lune) ?
_________________
Juste un train, ça me suffit...
Thibaud, Vapeur07 sur youtube
http://www.youtube.com/user/Vapeur07?feature=mhum
Revenir en haut
Visiter le site web du posteur
Jeff
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Nov 2008
Messages: 3 942
Prénom: jean-françois
Echelle(s) pratiquée(s): HO, Z

MessagePosté le: Sam 19 Déc 2009 - 13:37    Sujet du message: Shay, Heisler, Climax Répondre en citant

C'est pareil!
_________________
Jeff.
"en pause"
Revenir en haut
Orenstein&Koppel
Mogul
Mogul

Hors ligne

Inscrit le: 14 Déc 2009
Messages: 127
Prénom: Thibaud
Echelle(s) pratiquée(s): HO, HOe

MessagePosté le: Sam 19 Déc 2009 - 19:04    Sujet du message: Shay, Heisler, Climax Répondre en citant

Ok !
En fait je pensais à un système plus compliqué...
Merci beaucoup Jeff ! Okay
_________________
Juste un train, ça me suffit...
Thibaud, Vapeur07 sur youtube
http://www.youtube.com/user/Vapeur07?feature=mhum
Revenir en haut
Visiter le site web du posteur
mécanotrain
Mikado
Mikado

Hors ligne

Inscrit le: 21 Avr 2008
Messages: 542
Prénom: Roger
Echelle(s) pratiquée(s): 7/8n2 (1/13,5) et maintenant éch 1/1

MessagePosté le: Sam 19 Déc 2009 - 19:46    Sujet du message: Shay, Heisler, Climax Répondre en citant

Bsr Thibaud,

Moi aussi je suis un fana des lumberjacks et autres loggers. Fait une petite visite sur mon site.

Voici qques conseils (qui n’engagent que moi) si tu veux te lancer dans les locos à engrenages et les forestiers US.
Je me suis procué petit à petit les livres (et bien d’autres) ci-joints :

Il faut écumer ebay.com, Amazon.com, sans oublier Google international.

En suite, pour construire, essaie de te procurer les livres du Dieu de la fabrication sans fonderies, Kozo Hiraoka. Même source pour les achats.


Le web est aussi une source, mais on n’y trouve pas tous les détails des livres. Je possède une 100taine de books sur les activités forestières aux US.

Si tu as des questions, j’essaierai d’y répondre. A+
_________________
Cordiales salutations vaporistes.
Roger (CAV1258)
https://picasaweb.google.com/109200417126637456771
Revenir en haut
Visiter le site web du posteur
Orenstein&Koppel
Mogul
Mogul

Hors ligne

Inscrit le: 14 Déc 2009
Messages: 127
Prénom: Thibaud
Echelle(s) pratiquée(s): HO, HOe

MessagePosté le: Sam 19 Déc 2009 - 20:52    Sujet du message: Shay, Heisler, Climax Répondre en citant

Merci Roger (Woodpecker ?) !
Oui je vais essayer au fil du temps de me procurer des bouquins dans ce style, rien de mieux pour apprendre Okay .
Je suppose que tu es Roger du Woodpecker Lumber Co, j'ai vu votre réseau à Ardèche Miniatures en mai dernier, j'avais adoré ! (Regarde mon avatar, la photo doit te parler siffle !).
_________________
Juste un train, ça me suffit...
Thibaud, Vapeur07 sur youtube
http://www.youtube.com/user/Vapeur07?feature=mhum
Revenir en haut
Visiter le site web du posteur
mécanotrain
Mikado
Mikado

Hors ligne

Inscrit le: 21 Avr 2008
Messages: 542
Prénom: Roger
Echelle(s) pratiquée(s): 7/8n2 (1/13,5) et maintenant éch 1/1

MessagePosté le: Sam 19 Déc 2009 - 23:47    Sujet du message: Shay, Heisler, Climax Répondre en citant

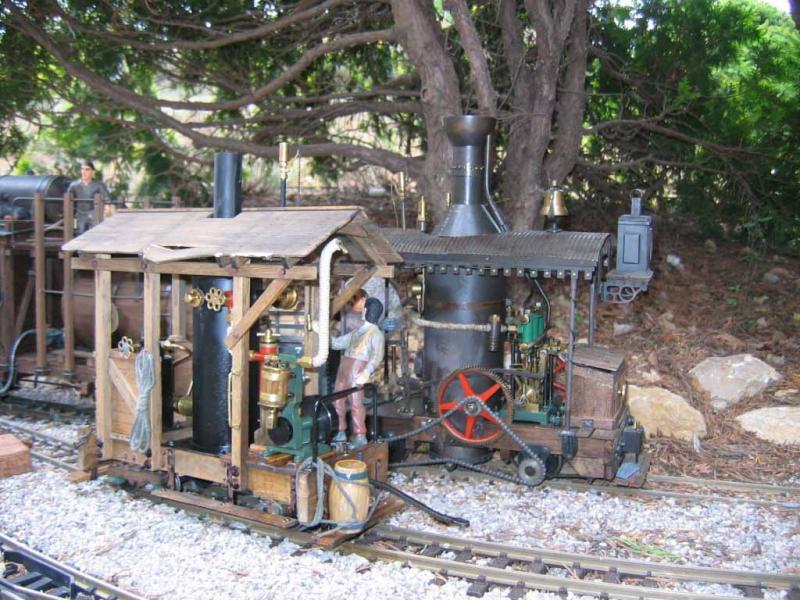

Oui, j'ai vu l'avatar, mais comme je ne suis pas le seul à avoir une Ruby, j'hésitais à en parler. SUPER journées que ces rencontres. Les nouveaux vont surement remettre le couvert en 2010.
Et j'allais justement te parler de A-M et de Pierre Malfay, l'ex-proprio, que je connais très bien. Pour le sortir de "son Vivarais", je lui ai construit cette loco comme savait le faire les lumberjacks. La voici en 1er plan sur une une photo faites à A-M, pendant une rencontre.

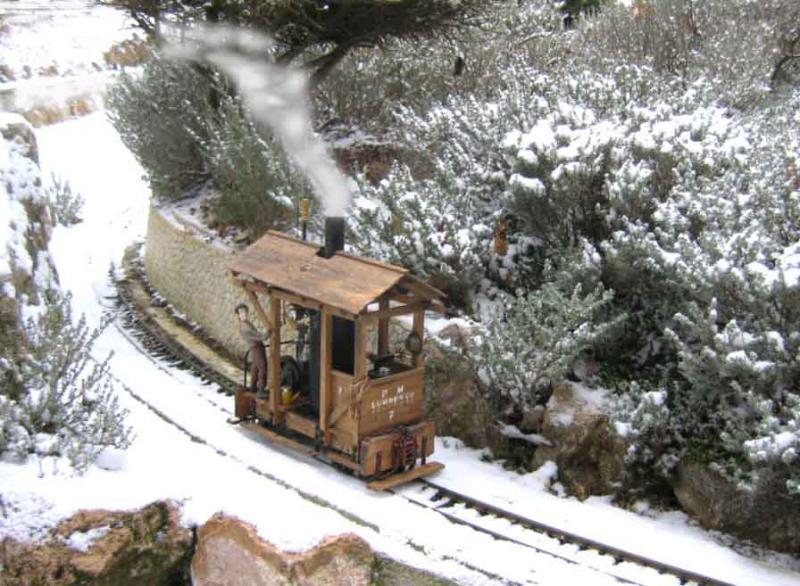

et une autre de circonstances météorologiques:


A bientôt
_________________
Cordiales salutations vaporistes.
Roger (CAV1258)
https://picasaweb.google.com/109200417126637456771
Revenir en haut
Visiter le site web du posteur
mécanotrain
Mikado
Mikado

Hors ligne

Inscrit le: 21 Avr 2008
Messages: 542
Prénom: Roger
Echelle(s) pratiquée(s): 7/8n2 (1/13,5) et maintenant éch 1/1

MessagePosté le: Dim 20 Déc 2009 - 09:51    Sujet du message: Shay, Heisler, Climax Répondre en citant

Orenstein&Koppel a écrit:
Ok !
En fait je pensais à un système plus compliqué...
Merci beaucoup Jeff ! Okay


hellotous,

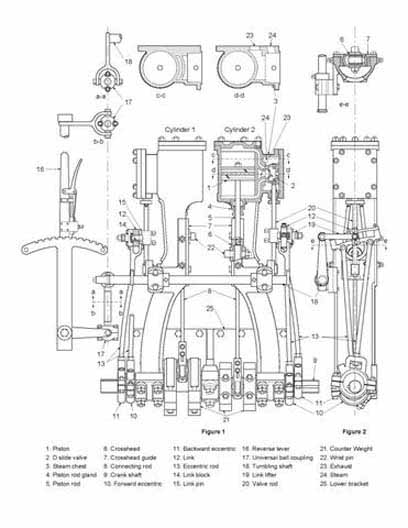

voici un moteur de Shay avec sa commande, assez facile à "décoder":


A+
_________________
Cordiales salutations vaporistes.
Roger (CAV1258)
https://picasaweb.google.com/109200417126637456771
Revenir en haut
Visiter le site web du posteur
Orenstein&Koppel
Mogul
Mogul

Hors ligne

Inscrit le: 14 Déc 2009
Messages: 127
Prénom: Thibaud
Echelle(s) pratiquée(s): HO, HOe

MessagePosté le: Dim 20 Déc 2009 - 10:55    Sujet du message: Shay, Heisler, Climax Répondre en citant

Waouhhh !
Merci Roger pour le plan ! Okay
Pour Ardèche Miniatures, n'y comptes peut-être pas trop, Vincent avait l'air de dire qu'il valait mieux le faire une fois tous les 2 ou 3 ans... mais ça se refera, c'est sûr !
Sinon super locos, j'avais adoré votre matériel, j'aime bien aussi le petit locotracteur avec un bonhomme aux commandes !
_________________
Juste un train, ça me suffit...
Thibaud, Vapeur07 sur youtube
http://www.youtube.com/user/Vapeur07?feature=mhum
Revenir en haut
Visiter le site web du posteur
Orenstein&Koppel
Mogul
Mogul

Hors ligne

Inscrit le: 14 Déc 2009
Messages: 127
Prénom: Thibaud
Echelle(s) pratiquée(s): HO, HOe

MessagePosté le: Dim 20 Déc 2009 - 11:07    Sujet du message: Shay, Heisler, Climax Répondre en citant


Une Roundhouse sur le circuit du Woodpecker...

J'adore cette petite Garratt...

Un peu de diesel...

Magdalena.
_________________
Juste un train, ça me suffit...
Thibaud, Vapeur07 sur youtube
http://www.youtube.com/user/Vapeur07?feature=mhum
Revenir en haut
Visiter le site web du posteur
mécanotrain
Mikado
Mikado

Hors ligne

Inscrit le: 21 Avr 2008
Messages: 542
Prénom: Roger
Echelle(s) pratiquée(s): 7/8n2 (1/13,5) et maintenant éch 1/1

MessagePosté le: Dim 20 Déc 2009 - 11:27    Sujet du message: Shay, Heisler, Climax Répondre en citant

ARGGHHHH !! tant pis on patientera pour A-M.

Dommage, sur la dernière, on ne voit pas le VRAI PATRON de la compagnie.
Bon, le voici:


A+
_________________
Cordiales salutations vaporistes.
Roger (CAV1258)
https://picasaweb.google.com/109200417126637456771
Revenir en haut
Visiter le site web du posteur
Orenstein&Koppel
Mogul
Mogul

Hors ligne

Inscrit le: 14 Déc 2009
Messages: 127
Prénom: Thibaud
Echelle(s) pratiquée(s): HO, HOe

MessagePosté le: Dim 20 Déc 2009 - 20:41    Sujet du message: Shay, Heisler, Climax Répondre en citant


_________________
Juste un train, ça me suffit...
Thibaud, Vapeur07 sur youtube
http://www.youtube.com/user/Vapeur07?feature=mhum
Revenir en haut
Visiter le site web du posteur
Norris
Porter
Porter

Hors ligne

Inscrit le: 02 Avr 2008
Messages: 50
Prénom: jérôme
Echelle(s) pratiquée(s): Ho, On30, O

MessagePosté le: Lun 25 Jan 2010 - 00:27    Sujet du message: Shay, Heisler, Climax Répondre en citant

Bonjour, je suppose que la plupart d'entres vous connaissent déjà ce petit diaporama : http://www.sendspace.com/file/x27ipm
Les hommes donnent l’échelle et je ne pensais pas quelles étaient si grosses ! Shocked Il doit s’agir de voies métriques ou même d'écartement normalisé ?
Quand aux ponts ! Rolling Eyes
On voit une 040 porter qui ressemble un peu a la spectrum Question
_________________
Hiawatha avait le pied léger.
Revenir en haut
mécanotrain
Mikado
Mikado

Hors ligne

Inscrit le: 21 Avr 2008
Messages: 542
Prénom: Roger
Echelle(s) pratiquée(s): 7/8n2 (1/13,5) et maintenant éch 1/1

MessagePosté le: Lun 25 Jan 2010 - 07:58    Sujet du message: Shay, Heisler, Climax Répondre en citant

Orenstein&Koppel a écrit:
Waouhhh !
Merci Roger pour le plan ! Okay
Pour Ardèche Miniatures, n'y comptes peut-être pas trop, Vincent avait l'air de dire qu'il valait mieux le faire une fois tous les 2 ou 3 ans


Salutous,
Thibaud,
Etant un peu dans le secret des dieux, j'avais bien raison d'espérer; Vincent l'a annoncé, je peux donc en parler:
Rencontre Ardèche Miniatures le 8&9 Mai 2010 ; infos à suivre Okay
A+
_________________
Cordiales salutations vaporistes.
Roger (CAV1258)
https://picasaweb.google.com/109200417126637456771
