MessagePosté le: Lun 23 Nov 2009 - 08:36    Sujet du message: [Z] - Mon futur réseau mexicain Répondre en citant

PublicitéSupprimer les publicités ?
Voilà plusieurs années que ce programme (CD Rom + manuel d'uti) trainait dans le fond de ma valise. Mon employeur m'ayant envoyé en stand-by en un lieu où le ferrovipathe ne trouve pas vraiment son bonheur je me suis lancé dans l'uti de ce programme d'une façon un peu forcée au départ (suite à l'éloignement de mon réseau Mr. Green ), et la mayonnaise a pris! En 4 jours à peine j'ai plus qu'ébauché ce que sera sans doute mon prochain empire! Le plan des voies est établi et je suis à présent en train de plancher sur les voies de circulation routière, le positionnement des structures, etc.

Une fois le plan scanné et mis sous forme PDF ou autre je ne manquerai pas de vous le diffuser (c'est le seul moyen que je connaisse, j'ai essayé de l'adjoindre directement dans un post à partir du programme en fonctionnement mais ça ne marche pas).

Mais il y a une chose que je n'ai pas encore repérée, si elle existe, c'est la possibilité de créer un "backdrop" intermédiaire, comme celui qui sera nécessaire sur la péninsule qui sera établie au milieu du réseau.

Y a-t-il des spécialistes de ce programme parmi vous? Wink

Domi


Dernière édition par domi le Lun 30 Nov 2009 - 15:30; édité 2 fois
Revenir en haut
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Lun 23 Nov 2009 - 10:14    Sujet du message: [Z] - Mon futur réseau mexicain Répondre en citant

Quelque soit le logiciel, faut surtout savoir sous quel rendu tu souhaites avoir ton backdrop ? (style peinture, photographie, abstrait, 3D, ...)

J'ai essayé plusieurs fois avec photoshop de faire des backdrop à partir de montages photos mais le soucis c'est la qualité... Sur un traceur industriel je peux sortir des kilomètres de backdrop, mais la pixelisation due au grossissement des images rends le produit inexploitable.

Pour faire un backdrop de qualité, il faut des images source de très haute définition....
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 39 212
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Lun 23 Nov 2009 - 13:43    Sujet du message: [Z] - Mon futur réseau mexicain Répondre en citant

Snapper a écrit:
Pour faire un backdrop de qualité, il faut des images source de très haute définition....

C'est indéniable. Mais vu la taille moins importante (je suppose) que nécessite un backdrop de
réseau en Z - et à plus forte raison pour une péninsule seulement -, peut-être que Domi pourrait,
de cette façon, en obtenir un suffisamment convenable, non ?
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Lun 23 Nov 2009 - 13:53    Sujet du message: [Z] - Mon futur réseau mexicain Répondre en citant

Alexandre Zelkine a écrit:
Snapper a écrit:
Pour faire un backdrop de qualité, il faut des images source de très haute définition....

C'est indéniable. Mais vu la taille moins importante (je suppose) que nécessite un backdrop de
réseau en Z - et à plus forte raison pour une péninsule seulement -, peut-être que Domi pourrait,
de cette façon, en obtenir un suffisamment convenable, non ?


C'est pas faux Okay

Domi, ça serait quoi comme taille ?
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
domi
Invité

Hors ligne




MessagePosté le: Mar 24 Nov 2009 - 14:31    Sujet du message: [Z] - Mon futur réseau mexicain Répondre en citant

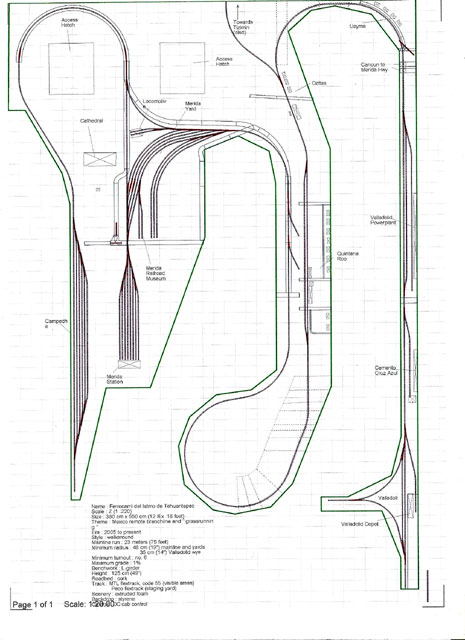

Je n'ai pas encore bien réfléchi à la question. Je tiens à préciser que je parle du backdrop central qui prendra place en milieu de la péninsule centrale de mon futur réseau dont voici le plan ci-dessous (je suis enfin reviendu à la maison après quelques jours insulaires et éloignés, et ma chère et tendre a pu me scanner le plan à partir de l'ordi familial). Compte tenu que la région qui sera représentée, le Yucatan, est plate à faire passer la Hollande pour une extension des Montagnes Rocheuses, je compte réaliser un backdrop qui ferait dans les 20 - 25 cm de haut. Un article récent de Model Railroader indiquait comment réaliser un backdrop représentant une forêt comme limite visible de l'horizon. Comme mon réseau fera en gros 125 cm de haut la vue qu'en aura un observateur sera un peu plongeante et de ce fait je pense qu'un tel backdrop sera cohérent.

Mais je n'ai pas encore trouvé comment le représenter avec 3D RR. Wink Sur le plan en 2D ce n'est pas très gênant, c'est plus pour la repro en 3D que ça me pose problème, pour une bonne représentation virtuelle de ce à quoi ça pourra ressembler.

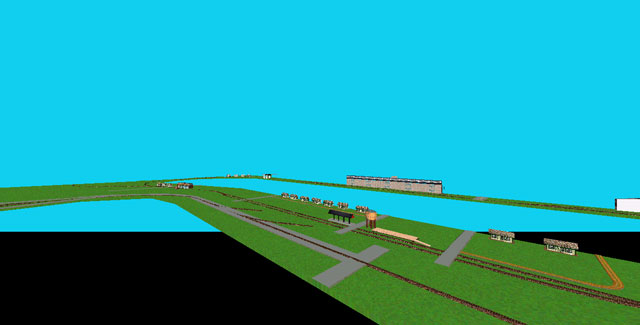

Sur la vue ci-dessous on voit l'image en 3D de cette péninsule centrale de mon plan: au 1er plan, là où la voie est imbriquée dans une rue en "street running" qui elle même forme un "T" renversé, on se trouve dans une ville que je voudrais représenter comme étant Merida, la capitale du Yucatan. Les deux "spurs" désserviront des usines qui apparaîtront en faible relief se détachant du backdrop.



Je voudrais que le backdrop descende tout droit vers le bas sur le plan ci-dessous, fasse une "boucle" en suivant la voie en bas de la péninsule, puis remonte symétriquement pour cacher l'autre côté de la péninsule (là où se trouve le lieu dit Quintana Roo, dans la réalité éloigné de Merida de 130 km, représenté ici avec le chateau d'eau, l'abri passagers - bien délabré en réalité, n'ayant plus vu de trains de passagers depuis 40 ou 50 ans, à l'époque de la voie étroite, ainsi que les "cottages", le programme ne comprenant pas de modestes habitations mexicaines dans sa base de données Mr. Green ).

Et ce backdrop, je ne sais pas comment éventuellement le faire apparaitre, je vais donc me replonger dans ma doc... Wink



Domi
Revenir en haut
domi
Invité

Hors ligne




MessagePosté le: Mer 25 Nov 2009 - 15:41    Sujet du message: [Z] - Mon futur réseau mexicain Répondre en citant

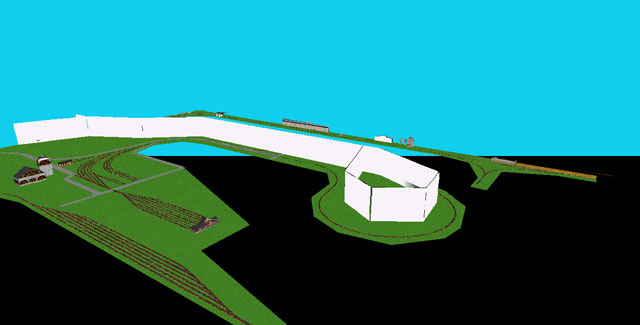

Bon, j'ai trouvé une méthode qui vaut ce qu'elle vaut. Le programme permet de créer des objets sortis d'une base de données, principalement des batiments et des arbres, et de leur donner n'importe quelles dimensions (L, l, H). J'ai donc pris un immeuble de forme bien parallépipédique, je l'ai comprimé jusqu'à ce que ce ne soit plus que des plaques toutes en hauteur (H = 25 cm), et le tour est joué. Je n'ai simplement pas pu en faire un backdrop en courbe ni lui donner la couleur bleu pâle que je souhaite, mais ça me permet déjà de me faire une idée. Wink





Bon, à présent je retourne à mon petit réseau réel. Mr. Green

Domi
Revenir en haut
domi
Invité

Hors ligne




MessagePosté le: Mer 25 Nov 2009 - 17:27    Sujet du message: [Z] - Mon futur réseau mexicain Répondre en citant

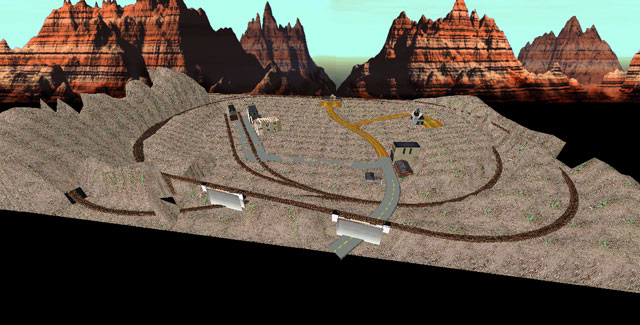

Tiens, d'ailleurs, pour tuer le temps quand j'étais en escale la semaine dernière, je me suis également amusé à reproduire mon petit réseau en cours de réalisation. Pratique ce logiciel: ça permet une bonne représentation en 3D de ce à quoi ça pourra ressembler. J'ai positionné différentes structures, dont une église à droite, qui pourra le cas échéant être remplacé par un autre saloon, un club pour écouter de la zicmu (du blues, bien sûr, et pas de la country... Twisted Evil ), voire un claque.... Laughing



Domi
Revenir en haut
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Mer 25 Nov 2009 - 23:24    Sujet du message: [Z] - Mon futur réseau mexicain Répondre en citant

Wow le plan de ton futur réseau est impressionnant ! Tu n'as pas une seule boucle par contre, que du point à point ?
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
domi
Invité

Hors ligne




MessagePosté le: Jeu 26 Nov 2009 - 07:14    Sujet du message: [Z] - Mon futur réseau mexicain Répondre en citant

Snapper a écrit:
Wow le plan de ton futur réseau est impressionnant ! Tu n'as pas une seule boucle par contre, que du point à point ?


Merci pour le commentaire. Wink Mais là, oui, je tiens absolument à n'avoir que du point à point car de mon point de vue c'est vraiment ce qui donne le plus de fun. Et pour moi, le point à point, c'est vraiment l'essence même du chemin de fer. Okay Paradoxalement mon petit réseau "in progress" est bouclé mais en fait c'est pour moi plus l'intérêt d'avoir du dégagement en lieu et place d'une coulisse, afin de pouvoir faire avancer ou reculer le convoi sans limitation de place et l'autoriser à toutes sortes de manoeuvres.... Mais mon futur réseau, avec ses 23 mètres de voie de terminus à terminus, permettra tout un tas de manoeuvres sans dégagement ni coulisse. Okay Et compte-tenu que mes trains rouleront à ~15 km/h échelle comme dans la réalité, il leur faudra ~20' pour aller d'un terminus à l'autre en direct, sans manoeuvres à exécuter... Mr. Green

Domi
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Jeu 26 Nov 2009 - 14:27    Sujet du message: [Z] - Mon futur réseau mexicain Répondre en citant

Il est sympa ton plan, Domi. Quelles sont ses dimensions ?
Je ne vois pas d'atelier d'entretien pour les locos. Mais peut-être n'y en a t-il pas vraiment en réalité...
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
domi
Invité

Hors ligne




MessagePosté le: Jeu 26 Nov 2009 - 22:09    Sujet du message: [Z] - Mon futur réseau mexicain Répondre en citant

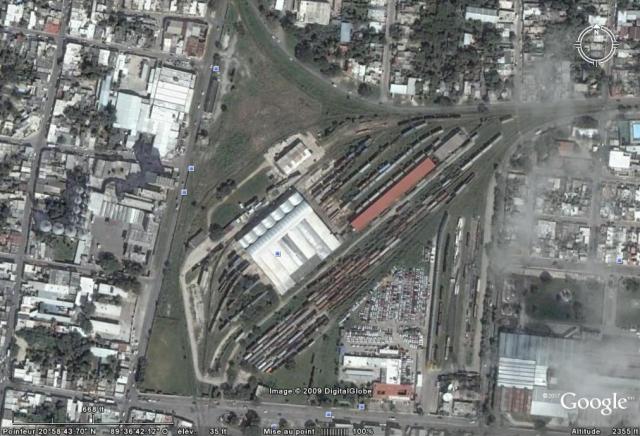

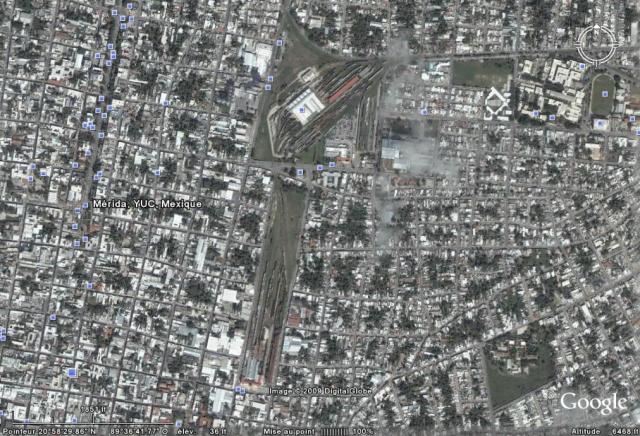

Faut que je réécrive les différentes mentions avec des caractères beaucoup plus gros pour que ça apparaisse ici... La pièce fait en gros 5.50 m x 3.80 m. Il y a un atelier / remise de locos au milieu du "Wye" de Merida, sur la partie gauche du plan. J'ai été obligé de ziber franchement par rapport à la réalité, car dans la réalité la remise se trouve parallèle aux voies du Yard, elles mêmes en terminus. Mais "compression scénique" oblige (même en Z... Laughing ), il a fallu que je modifie nettement l'aspect de mon plan par rapport à la réalité...





Sur les photos ci-dessus, la remise de locos est le batiment à toit gris juste au sud du "Wye"... Quant au grand atelier de maintenance, je n'ai tout simplement pas la place...

Domi
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Jeu 26 Nov 2009 - 23:38    Sujet du message: [Z] - Mon futur réseau mexicain Répondre en citant

Ah OK. Effectivement les caractères sur le plan sont difficile à lire, compression d'image oblige. C'est dommage que tu ne puisses pas évoquer, même partiellement l'atelier, quitte à en réduire les dimensions. Peut-être qu'en pivotant légèrement le "Wye" dans le sens des aiguilles d'une montre, tu pourrais en allonger légèrement la branche sud afin de placer la remise et l'atelier de façon similaire à la réalité ? En plus cela casserait l'aspect très linéaire du "yard" en prolongement de la branche verticale du "wye"...
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
domi
Invité

Hors ligne




MessagePosté le: Ven 27 Nov 2009 - 09:15    Sujet du message: [Z] - Mon futur réseau mexicain Répondre en citant

J'y avais pensé en effet, mais j'ai peur que ça réduise assez considérablement le rayon des courbes dans lesquelles est imbriqué le yard. Et çà je veux absolument l'éviter, je tiens absolument à garder mes courbes de grand rayon (48 cm mini). Non, je crois qu'on est toujours obligé de faire des impasses, sur quelque réseau que ce soit, en fonction des priorités. Neutral

Domi
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Ven 27 Nov 2009 - 09:36    Sujet du message: [Z] - Mon futur réseau mexicain Répondre en citant

domi a écrit:
...Non, je crois qu'on est toujours obligé de faire des impasses, sur quelque réseau que ce soit, en fonction des priorités. Neutral

Tout à fait !

Au fait, ne serait-il pas judicieux de renommer le fil, car la discussion est plutôt orientée sur ton futur réseau que sur le logiciel, non ?
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 39 212
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Ven 27 Nov 2009 - 12:40    Sujet du message: [Z] - Mon futur réseau mexicain Répondre en citant

Mais Domi, quitte à tricher éhontément avec la réalité - ce dont personne ne t'en voudra - ne pourrais-tu pas
quand même placer un atelier dans le bel espace disponible à droite (à la place du parking), tout en modifiant
en conséquence le tracé des voies en relation avec cette structure ?


_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
