MessagePosté le: Jeu 29 Oct 2009 - 16:57    Sujet du message: [On3] Shay 37ton "Kemtron" Répondre en citant

PublicitéSupprimer les publicités ?
Pour ceux qui sont intéressé Keith Wiseman vends un kit intéressant est déjà semi assemblé en On3 Mr. Green :

http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=400080724512&ssPa…
_________________
THIERRY
Si tu as le Nord en face, tu as donc le Sudoku.
Revenir en haut
LOG MAN
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Aoû 2007
Messages: 3 000
Prénom: titi
Echelle(s) pratiquée(s): ON30

MessagePosté le: Lun 9 Nov 2009 - 19:59    Sujet du message: [On3] Shay 37ton "Kemtron" Répondre en citant

Début de l'aventure, Juin 2009, je mets ici la date pour avoir un repère, car dans ce genre de galère (à plusieurs rames) on peu très bien savoir quand on commence, mais difficilement savoir quand on pourra finir. On sait tous, aussi, que notre patience est limité, et qu'on repousse toujours plus loin ses limites, ce qui fait de nous des timbrés (plus ou moins oblitérés). Mais bon, c'est un peu comme cela qu'on avance dans notre art passion.

En parlant de progression, je me suis dit pourquoi pas pousser le bouchon un chti peu plus loin, en s'attaquant à un kit laiton (joe bar) sortie en 1976 si j'ai bonne mémoire. Essayant de glaner ça et là quelques infos sur Mr Kemtron (concepteur de la bête), une aide précieuse fut venue de notre cher Alex Zelkin qui me rassura en me disant : je t'avertis que ce n'est pas le genre de kit qui se monte en secouant la boiboite; merci Alex c'était sympa de ta part mais t'aurais pu ajouter: ni en la retournant aussi, ça m'aurai peut être aidé Mr. Green .

On va continuer par les remerciements à Michel desoeuvre de l'AFAC de Montpellier qui m'a fourni le transfo pour fabriquer un poste à soudure SRE, sans quoi il m'aurait été difficile de poursuivre et de monter ce genre de Kit correctement.

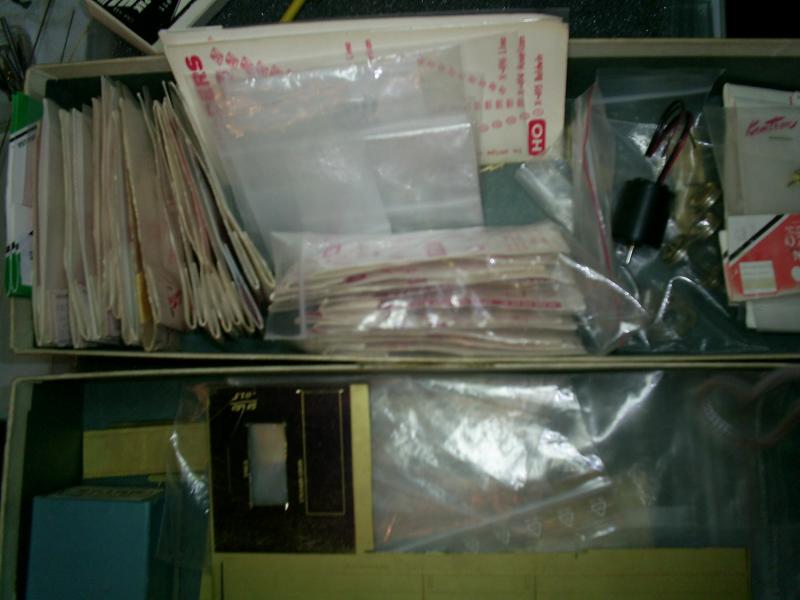

Parlons un peu du Kit, tout d'abord la fameuse boiboite (que tu auras beau secouer et retourner dans tout les sens, sans que.....):



Il se compose d'une multitude de petit sachet de pièces de fonderie superbement moulé (CMZ), à cela s'ajoute des planches en laiton gravés, attention, j'ai pas dit photo gravé, la différence, importante, c'est que toutes les pièces gravés devront être découpés et mise en forme une à une pour la conception de la cabine, caisse à eau, etc....

Quelques exemples:

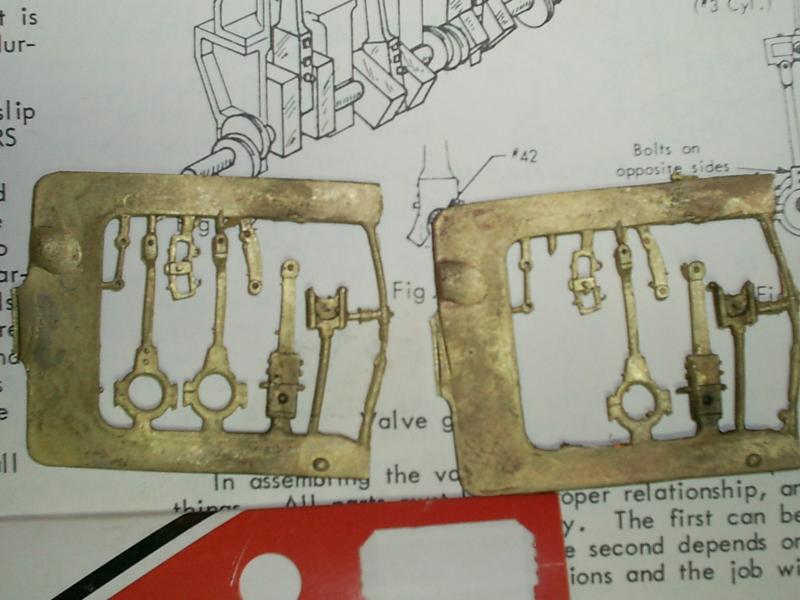

Grappes pour l'assemblage d'un cylindre

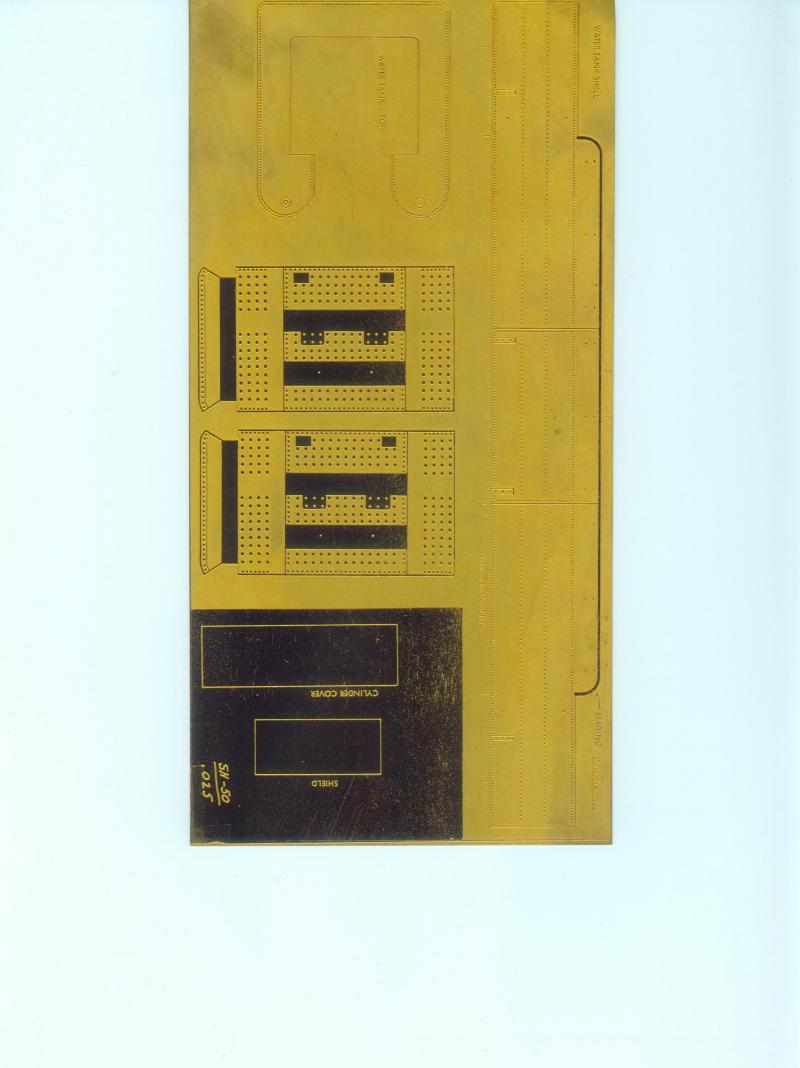

Planche comportant la caisse à eau, le foyer, et une partie de la cabine.



Voilà, là on est déjà dans le bain, reste plus que la mousse et les petits canards pour jouer. Petite précision quand même, et qui a son importance, les planches de laiton font 1.2 mm d'épaisseur, du bonheur à mettre en forme.

Ayant tourner autour pendant plusieurs jours, effectivement le kit n'avança pas d'un pouce. Prenant le vélo par le guidon, il fallait un début à tout, j'attaquasse d'entrer par le "moins" compliqué: le chassis.

Celui-ci se composant de:

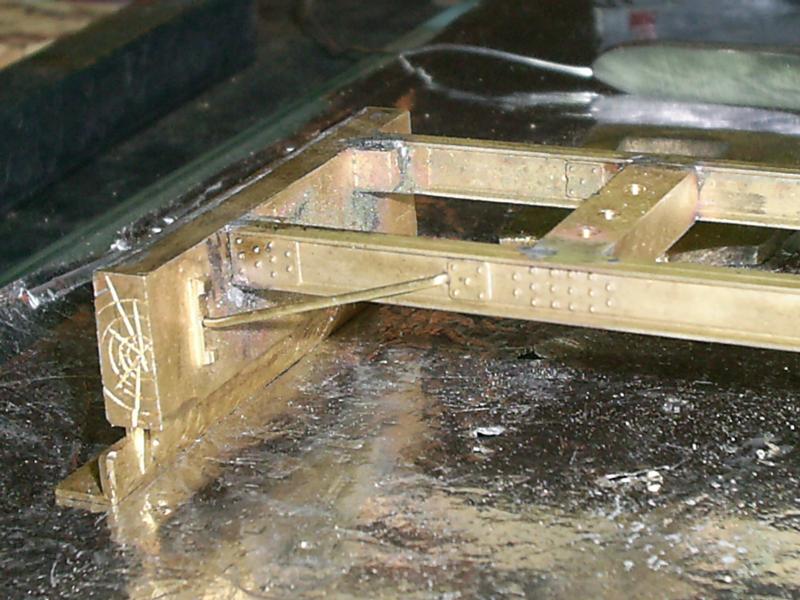

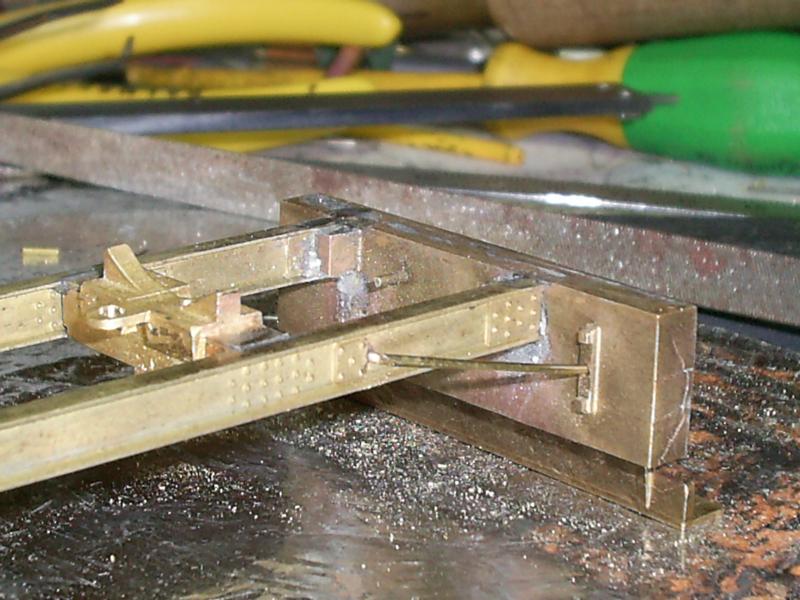

4 IPN en bronze gravé qu'il m'a fallu tronçonner pour confectionner les deux coté du châssis. Soudé bout à bout, deux à deux en faisant bien attention au sens longeront droite différent du logeront gauche.
2 traverses av et ar en bronze également, à ajuster
2 entretoises, support des bogies et chaudière, bien sur à tarauder au pas US (il a fallu que je m'équipe en tarauds et visserie), avant toute opération de soudure.

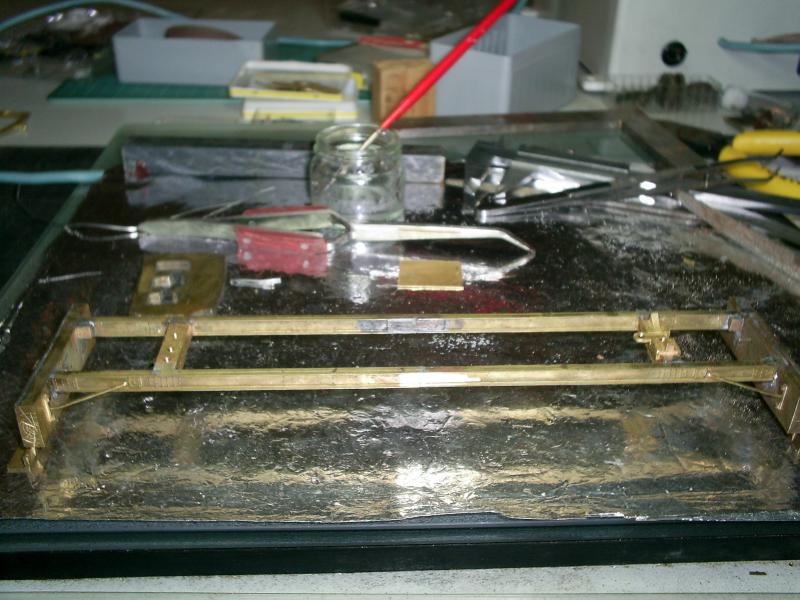

On assemble le tout en suivant le plan de la notice (légère) en prenant soin d'avoir des pièces identiques en longueur et un assemblage d'équerre et non voilé (on travaille en 3D). Pour cela je me suis servi d'une feuille de verre feuilleté de 8 mm qui me sert de marbre et de bonne équerre en acier.

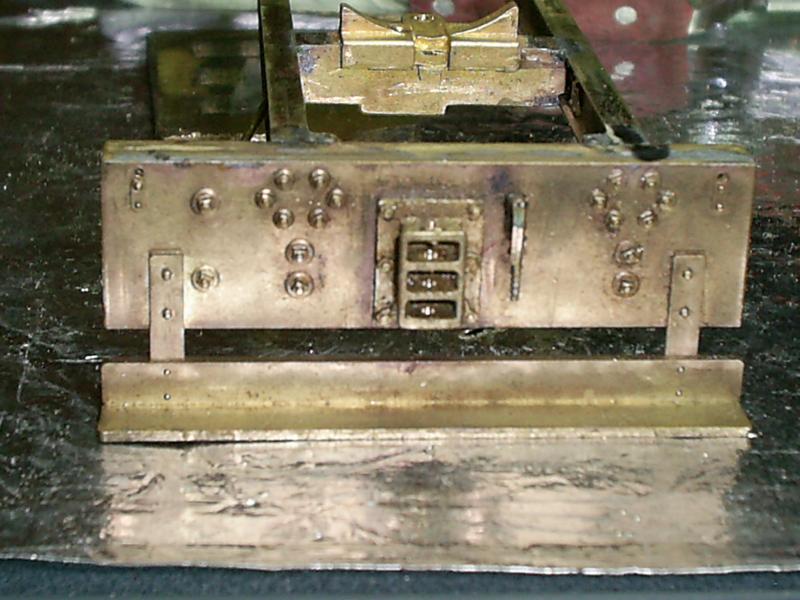

THE FRAME











Voilà pour ce soir, j'en ai marre d'écrire.....
_________________
THIERRY
Si tu as le Nord en face, tu as donc le Sudoku.


Dernière édition par LOG MAN le Sam 21 Nov 2009 - 10:36; édité 1 fois
Revenir en haut
Cback
Mountain
Mountain

Hors ligne

Inscrit le: 21 Juil 2007
Messages: 1 142
Prénom: Philippe
Echelle(s) pratiquée(s): ON30 et HO Us

MessagePosté le: Lun 9 Nov 2009 - 21:00    Sujet du message: [On3] Shay 37ton "Kemtron" Répondre en citant

Superbe
Bon courage pour le montage.

C'est quoi le support sur lequel tu travailes?
Un plaque de four avec son papier alu?????

_________________
Comment vais-je ce matin ? :
- Pareil à moi-même, infâme et ignoble !.
Revenir en haut
ICQ
LOG MAN
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Aoû 2007
Messages: 3 000
Prénom: titi
Echelle(s) pratiquée(s): ON30

MessagePosté le: Lun 9 Nov 2009 - 21:22    Sujet du message: [On3] Shay 37ton "Kemtron" Répondre en citant

Cback a écrit:
C'est quoi le support sur lequel tu travailles?
Un plaque de four avec son papier alu?????

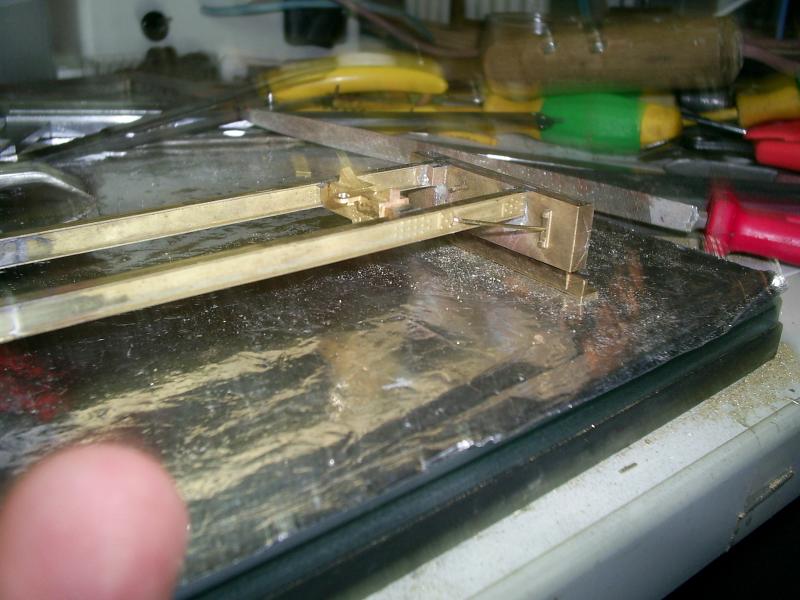

Du papier alu sur lequel la masse du poste à souder est posé pour faire contact et en dessous la plaque de verre sécurit.
_________________
THIERRY
Si tu as le Nord en face, tu as donc le Sudoku.
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Lun 9 Nov 2009 - 21:42    Sujet du message: [On3] Shay 37ton "Kemtron" Répondre en citant

LOG MAN a écrit:
Cback a écrit:
C'est quoi le support sur lequel tu travailles?
Un plaque de four avec son papier alu?????

Du papier alu sur lequel la masse du poste à souder est posé pour faire contact et en dessous la plaque de verre sécurit.


Je suppose que ta plaque de verre sert de marbre, non ?

Mais dis-moi, ce kit est déjà d'un certain âge. Tu l'as acheté neuf ou d'occasion à un certain Daniel ?
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
djodje
Big Boy
Big Boy

Hors ligne

Inscrit le: 23 Avr 2009
Messages: 10 792
Prénom: Georges
Echelle(s) pratiquée(s): 0N30

MessagePosté le: Lun 9 Nov 2009 - 21:58    Sujet du message: [On3] Shay 37ton "Kemtron" Répondre en citant

Bon début Okay
_________________
C'est parce que la vitesse de la lumière est supérieure à celle du son que certains ont l'air brillant avant d'avoir l'air c...
Revenir en haut
jean-pierre
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 16 929
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Lun 9 Nov 2009 - 22:23    Sujet du message: [On3] Shay 37ton "Kemtron" Répondre en citant

Alors ça , c’est un travail atrocement ambitieux . Shocked

( Moi le tintouin de la boite me donne déjà des frissons )

Surtout bon courage et bonne réussite .

Et tiens-nous au courant . :bave:
_________________
jean-pierre
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
Yoda
Flooder
Flooder

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 18 054
Prénom: Arnaud dit YODA
Echelle(s) pratiquée(s): Echelle N, On30 et Richter

MessagePosté le: Lun 9 Nov 2009 - 22:48    Sujet du message: [On3] Shay 37ton "Kemtron" Répondre en citant

Ouhla, c'est du lourd ce que tu as entrepris là, bon courage Thierry, on va suivre çà avec intérêt.
_________________
Revenir en haut
MSN
Steamloco
Mountain
Mountain

Hors ligne

Inscrit le: 22 Juil 2007
Messages: 1 365
Prénom: Steve
Echelle(s) pratiquée(s): On30

MessagePosté le: Lun 9 Nov 2009 - 22:55    Sujet du message: [On3] Shay 37ton "Kemtron" Répondre en citant

jean-pierre a écrit:
Alors ça , c’est un travail atrocement ambitieux . Shocked

( Moi le tintouin de la boite me donne déjà des frissons )

Surtout bon courage et bonne réussite .

Et tiens-nous au courant . :bave:
_________________
jean-pierre


Ce qu'il dit, Jean-Pierre, plus 1 !
_________________


"Those who dream the most, do the most."- Waite Phillips.

"Most of my favorite topics of conversation are deeply, horrifyingly boring to the vast majority of people, a fact that I try (but sometimes fail) to keep always in mind." -Rick Anderson
Revenir en haut
AIM Skype
Lucy branch
Invité

Hors ligne




MessagePosté le: Lun 9 Nov 2009 - 22:57    Sujet du message: [On3] Shay 37ton "Kemtron" Répondre en citant

Hmmmm ! Y'a du boulot en perspective ! Le départ augure d'une superbe machine. Continue dans cet esprit-là...
Revenir en haut
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Mar 10 Nov 2009 - 00:51    Sujet du message: [On3] Shay 37ton "Kemtron" Répondre en citant

Pour avoir vu la boîte, les débuts (superbes débuts de Thierry) et une démonstration du fer, je peux vous affirmer que c'est une énorme entreprise de monter ce type de kit (surtout la découpe et l'ajustement des pièces).

Au bout de ce projet il y aura une machine unique et rare, je te souhaite d'avoir le courage pour mener à terme cette Kemtron !
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
excalibur34
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Nov 2007
Messages: 13 868
Prénom: bruno
Echelle(s) pratiquée(s): N

MessagePosté le: Mar 10 Nov 2009 - 06:11    Sujet du message: [On3] Shay 37ton "Kemtron" Répondre en citant

bravo Thierry pour ce commencement qui laisse augurer une belle finition de la bête

_________________
bonjour et bienvenue chez nous
je suis capable du meilleur comme du pire mais dans le pire je suis le meilleur!!!! (Coluche)

sous UBUNTU 16.04 64 bits
Revenir en haut
MSN Skype
rantanplan
Mountain
Mountain

Hors ligne

Inscrit le: 30 Juil 2007
Messages: 1 092
Prénom: Jérôme
Echelle(s) pratiquée(s): HO HOn3

MessagePosté le: Mar 10 Nov 2009 - 07:31    Sujet du message: [On3] Shay 37ton "Kemtron" Répondre en citant

ben là bravo!!!

Je suis ce fil avec plaisir et émerveillement!
_________________
Jérôme
- - If found, please return to nearest saloon - -
D&RGW, Thru the Rockies... Not around them!
DCC digitrax Super Chief radio, PR3 et JMRI
Revenir en haut
westwood
Consolidation
Consolidation

Hors ligne

Inscrit le: 01 Juin 2008
Messages: 434
Prénom: Didier
Echelle(s) pratiquée(s): HO, 0N30

MessagePosté le: Mar 10 Nov 2009 - 08:50    Sujet du message: [On3] Shay 37ton "Kemtron" Répondre en citant

Super, encore un fil où je vais pouvoir glaner astuces et infos Okay
bon, je m'installe confortablement et je zieute....
bonne chance et bon courage
_________________
Sont fous ces ricains!
Didier
Revenir en haut
MSN
pelican
Big Boy
Big Boy

Hors ligne

Inscrit le: 30 Mai 2007
Messages: 2 842
Prénom: André
Echelle(s) pratiquée(s): G, On30, On18, H0n30, Z

MessagePosté le: Mar 10 Nov 2009 - 09:09    Sujet du message: [On3] Shay 37ton "Kemtron" Répondre en citant

bon courage !! j'ai déjà attaqué le montage d'un kit laiton (wagon en O Huet) ... je dois avouer que j'ai abandonné, surtout par manque de patience !! mais bon, j'espère toujours reprendre le truc : le montage a bien commencé, et il suffirait d'un peu de motivation pour continuer !
Okay
