Bonjour à tous,
n'ayant pas beaucoup de ressources monétaires (ah! cette crise), mais beaucoup de débrouillardise et d'imagination, je me suis lancé dans la construction d'aiguille.

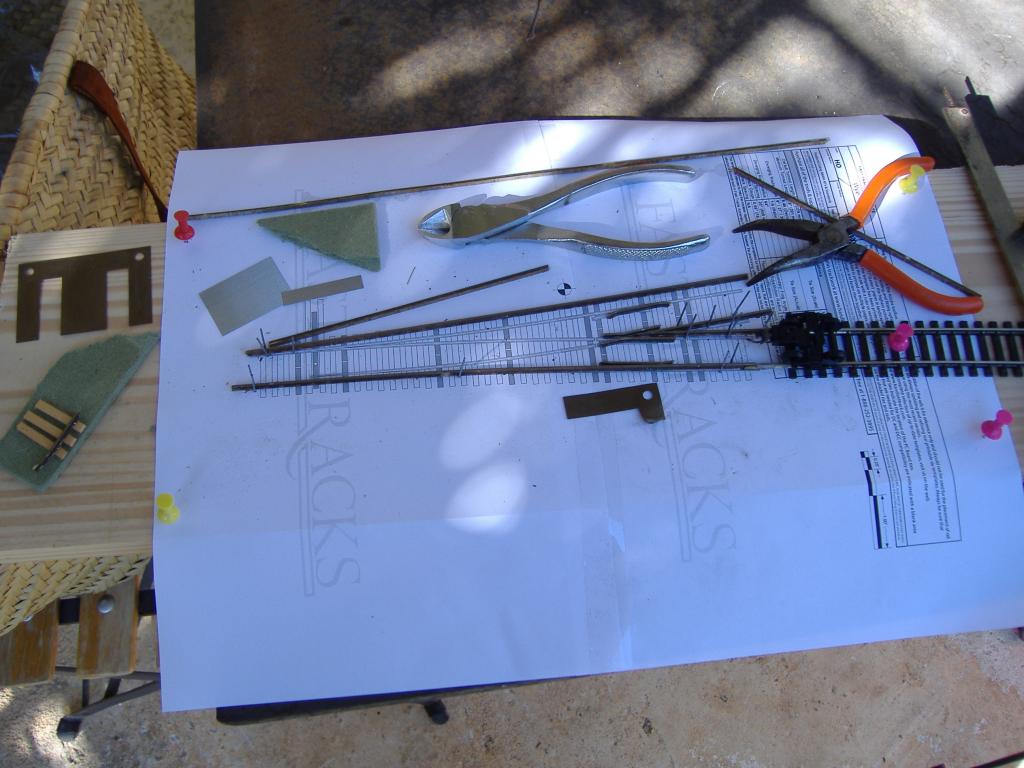

Pour ça un simple plan d'aiguille téléchargé chez un fabricant ou un tracé de voie fait par un logiciel, quelques vieux rails mal récupérés lors d'un démontage d'un vieux module (cette a dire le rail sans les traverses) et me voila parti :

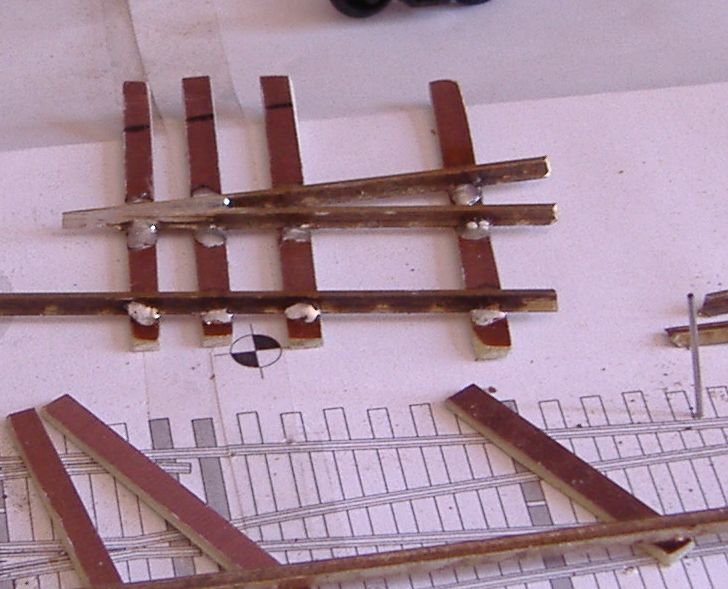

On fixe le plan sur une planche, quelques pointes de vitrier pour maintenir et positionner les rails.

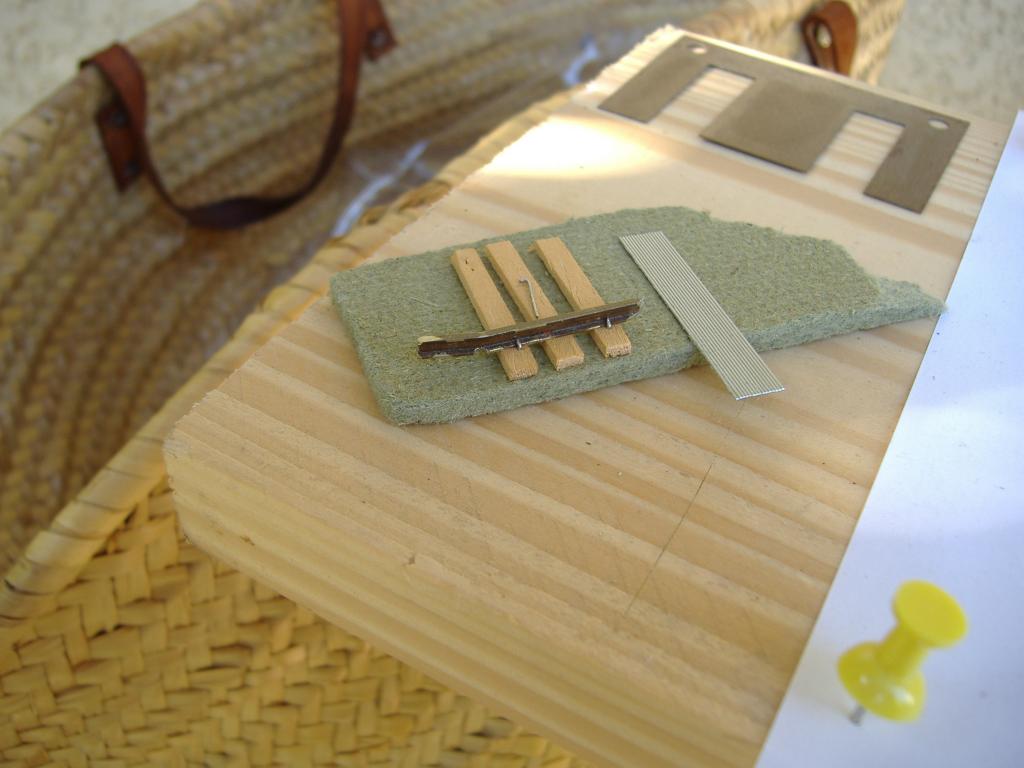

Pour fixer les traverses j'ai pensé à la colle plus des agrafes (de photocopieur) mise en forme pour remplacer les "spikes" . Sur cet essai, je n'ai pas mis de colle mais le rail ne bouge pas. L'agrafe perfore la traverse en bois et termine sa course dans la semelle:

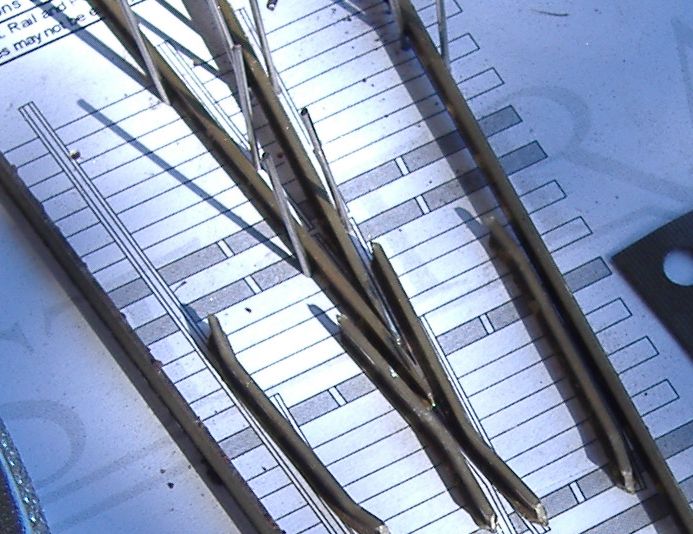

Avec les pinces mise en forme des bouts de rails. Pour le cœur d'aiguille, je me suis servi d'un disque à tronçonner pour effiler les rails. Une fois que j'aurais trouver du circuit imprimer découper en lamelles pour fixer le tout (traverses sombres), je remplirais d'étain le cœur :

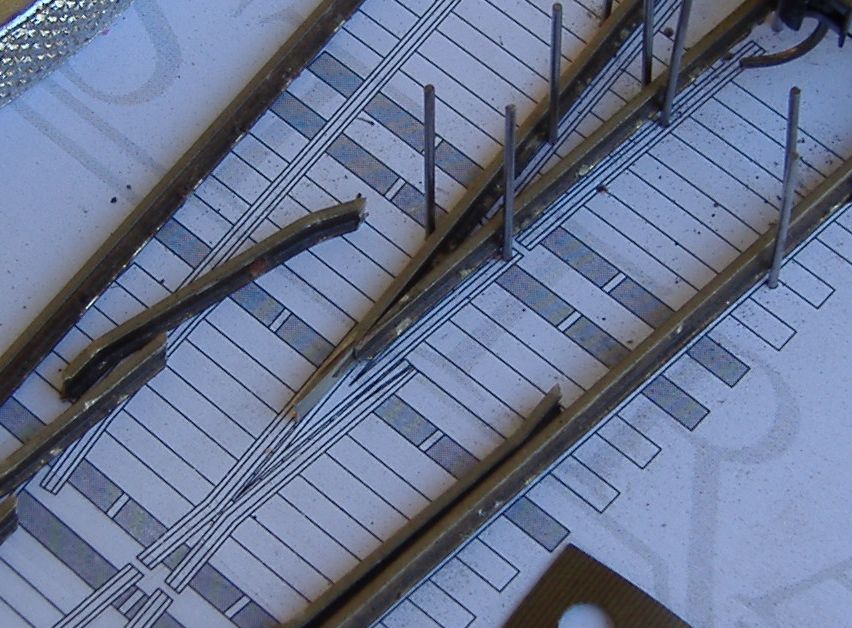

Je part d'un coté et remonte avec un bogie et le pied à coulisse pour vérifier l'écartement.
La suite au prochain numéro. Si vous avez des suggestions, je suis preneur Laughing
_________________
« FESTINA LENTE »


Dernière édition par rickson34 le Mar 11 Aoû 2009 - 09:37; édité 1 fois
Revenir en haut
Yoda
Flooder
Flooder

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 18 054
Prénom: Arnaud dit YODA
Echelle(s) pratiquée(s): Echelle N, On30 et Richter

MessagePosté le: Dim 2 Aoû 2009 - 17:05    Sujet du message: Construire ses aiguilles (HO) Répondre en citant

Excellent, je trouve que tu es très bien partit, il n'y a que le cœur d'aiguille qui me gène un peu, mais il faut attendre de voir ce que cela va donner une fois chargé en soudure.
_________________
Revenir en haut
MSN
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 21 165
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Dim 2 Aoû 2009 - 18:19    Sujet du message: Construire ses aiguilles (HO) Répondre en citant

rickson34 a écrit:
Je part d'un coté et remonte avec un bogie et le pied à coulisse pour vérifier l'écartement.
La suite au prochain numéro. Si vous avez des suggestions, je suis preneur Laughing

Oui : tu as vérifié l'écartement de tes roues avec la jauge NMRA ?
Je l'ai fait sur plusieurs véhicules et j'ai eu des surprises ...

Sinon, excellent travail
J'avais pensé faire pareil mais je ne me sentais pas de taille ( et puis pour seulement 3 aiguilles, j'ai préféré acheter tout fait )
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 417
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Dim 2 Aoû 2009 - 20:46    Sujet du message: Construire ses aiguilles (HO) Répondre en citant

Tu soudes quand même tes rails sur de l'epoxy aux endroits clés Question Exclamation

Et comme le dit Starbuck, il te faut la gauge NMRA pour contrôler l'écartement des voies ainsi que les pointes de coeur !!

Sinon bon début !! Okay
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 21 165
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Dim 2 Aoû 2009 - 21:51    Sujet du message: Construire ses aiguilles (HO) Répondre en citant

Pour le circuit imprimé en lamelles, il y en a chez Fast Tracks : http://www.handlaidtrack.com/pc-board-wood-ties-pc-board-ties-c-7_38.php ( lien direct )

J'ai retrouvé au fond de mon gourbi des plaques d'époxy cuivré que j'utilisais quand je faisais des montages électroniques
Tu trouves çà chez tous les revendeurs d'électronique
Par contre c'est la chienlit à couper ( j'avais utilisé une mini-scie circulaire équipée d'un guide bien droit mais la lame était un peu épaisse et le moteur de la scie pas assez ! )
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 39 202
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Dim 2 Aoû 2009 - 23:18    Sujet du message: Construire ses aiguilles (HO) Répondre en citant

starbuck a écrit:
Par contre c'est la chienlit à couper ( j'avais utilisé une mini-scie circulaire équipée
d'un guide bien droit mais la lame était un peu épaisse et le moteur de la scie pas assez ! )

En effet, c'est pas de la tarte ! Je coupe les miennes avec une scie ronde (un peu épaisse) fixée dans
le mandrin de ma mini-fraiseuse Proxxon, dont le moteur n'est pas hyper-puissant... Je suis donc
obligé de faire plusieurs passages successifs. Et je vous raconte pas la poussière (pas très saine)
que ça fait !
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
rickson34
Big Boy
Big Boy

Hors ligne

Inscrit le: 17 Mai 2009
Messages: 2 501
Prénom: Eric
Echelle(s) pratiquée(s): HO dcc

MessagePosté le: Lun 3 Aoû 2009 - 17:45    Sujet du message: Construire ses aiguilles (HO) Répondre en citant

ET bin! Ce soir première dépense 11€ pour un plaque époxy/cuivre 1 face de 200mm X 300mm.
Je vais pouvoir en débiter des traverses.

(J'avais espéré récupérer des vieux circuits imprimés au boulot, mais tous en multi-couches Crying or Very sad )

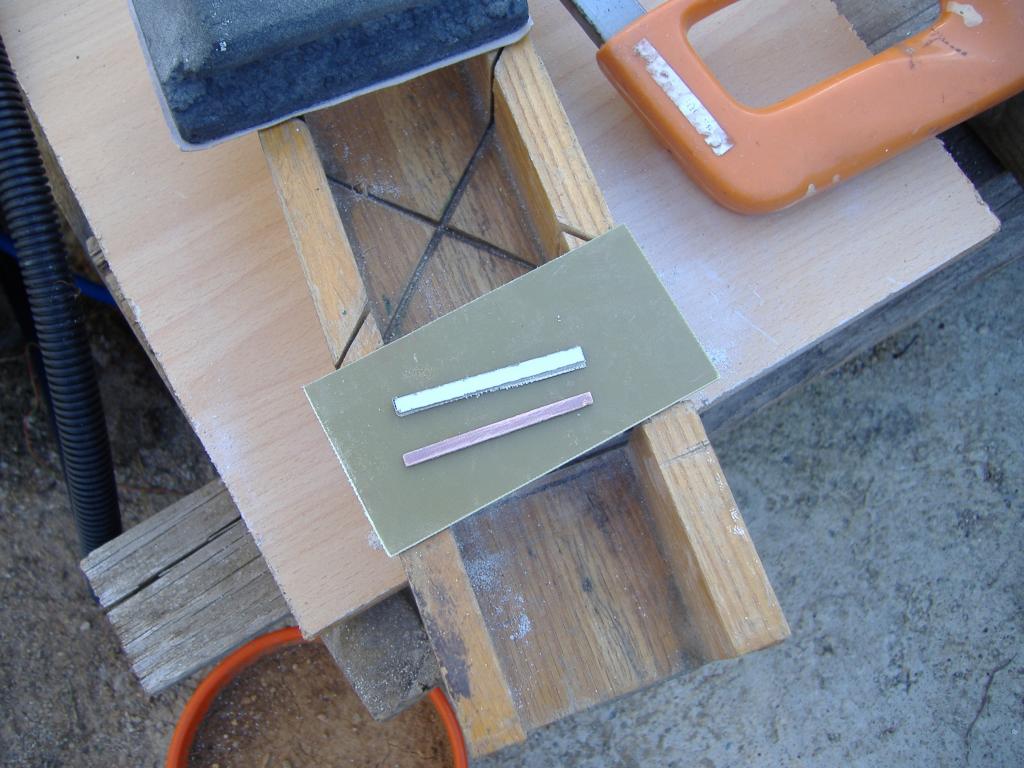

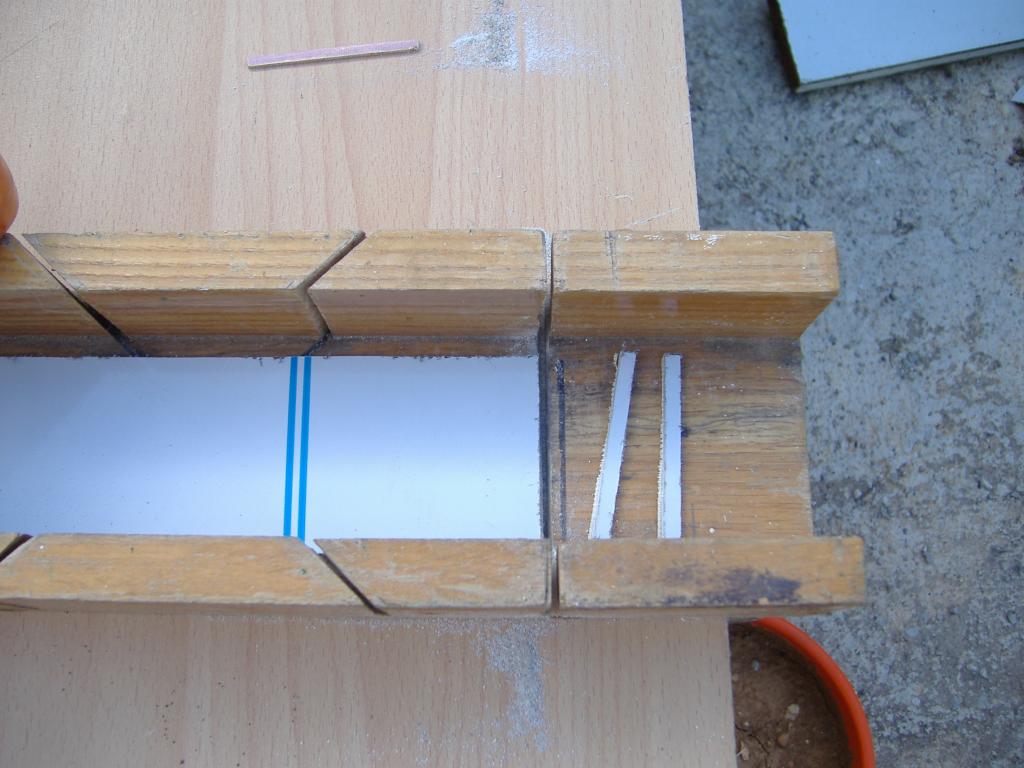

Et pour la découpe, Messieurs, une bonne scie à métaux, une boite à onglet et voici le résultat :

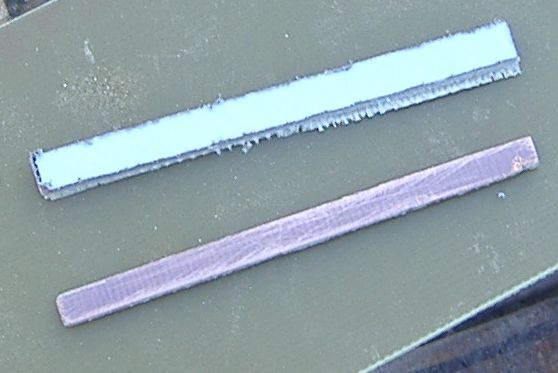

Petite astuce pour les débutant, laisser la feuille de protection et pour scier le cuivre toujours sur le dessus. Le petit trait noir est mon guide pour débiter à 4 mm Okay
On poursuit avec une cale à poncer , un petit coup sur les cotés. On retire la feuille de protection et on peut éventuellement passer le papier de verre dans le sens de la longueur pour simuler grossièrement les veines du bois:





A bientôt pour la suite( ce week-end, certainement)
_________________
« FESTINA LENTE »
Revenir en haut
Ocatarinetabellatchitchix
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 12 189
Prénom: Pascal
Echelle(s) pratiquée(s): Tubesca

MessagePosté le: Lun 3 Aoû 2009 - 17:57    Sujet du message: Construire ses aiguilles (HO) Répondre en citant

Ouch le travail de romain Shocked Shocked
_________________
En avant et au travers !
Revenir en haut
MSN
Yoda
Flooder
Flooder

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 18 054
Prénom: Arnaud dit YODA
Echelle(s) pratiquée(s): Echelle N, On30 et Richter

MessagePosté le: Lun 3 Aoû 2009 - 18:22    Sujet du message: Construire ses aiguilles (HO) Répondre en citant

Comme quoi avec ses petites mimines et de la volonté, on arrive à en faire des choses, bravo.
_________________
Revenir en haut
MSN
rickson34
Big Boy
Big Boy

Hors ligne

Inscrit le: 17 Mai 2009
Messages: 2 501
Prénom: Eric
Echelle(s) pratiquée(s): HO dcc

MessagePosté le: Lun 3 Aoû 2009 - 18:48    Sujet du message: Construire ses aiguilles (HO) Répondre en citant

Pour faire 13 traverses de tailles différentes = 30minutes. On ne peut pas parler de travail de "Romains"
_________________
« FESTINA LENTE »
Revenir en haut
excalibur34
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Nov 2007
Messages: 13 868
Prénom: bruno
Echelle(s) pratiquée(s): N

MessagePosté le: Lun 3 Aoû 2009 - 19:06    Sujet du message: Construire ses aiguilles (HO) Répondre en citant

joli travail
et bravo pour la technique
heuuuh tu peut nous en faire un wagon Question Question Mr. Green Mr. Green
rickson fournisseur officiel de traverses en C.I. pour les membres du forum

_________________
bonjour et bienvenue chez nous
je suis capable du meilleur comme du pire mais dans le pire je suis le meilleur!!!! (Coluche)

sous UBUNTU 16.04 64 bits


Dernière édition par excalibur34 le Mar 4 Aoû 2009 - 05:23; édité 1 fois
Revenir en haut
MSN Skype
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 21 165
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Lun 3 Aoû 2009 - 20:08    Sujet du message: Construire ses aiguilles (HO) Répondre en citant

Ocatarinetabellatchitchix a écrit:
Ouch le travail de romain Shocked Shocked

Ouais, mais il n'en a pas besoin pour toutes les traverses de l'aiguille ... heureusement !
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
rickson34
Big Boy
Big Boy

Hors ligne

Inscrit le: 17 Mai 2009
Messages: 2 501
Prénom: Eric
Echelle(s) pratiquée(s): HO dcc

MessagePosté le: Dim 9 Aoû 2009 - 11:09    Sujet du message: Construire ses aiguilles (HO) Répondre en citant

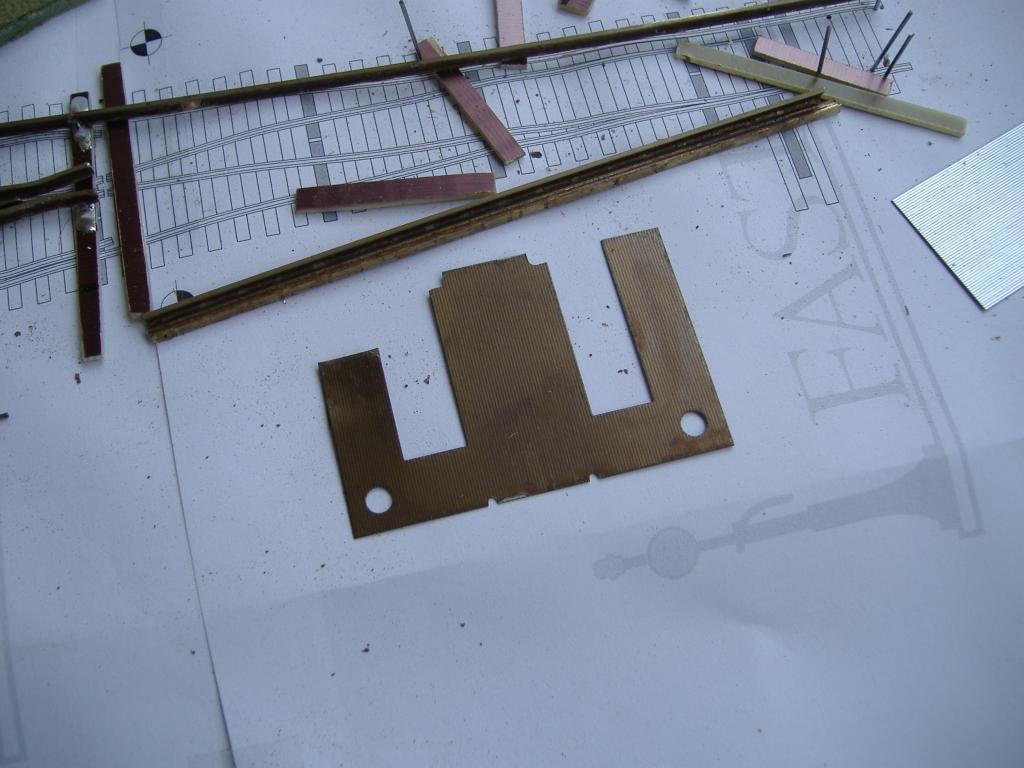

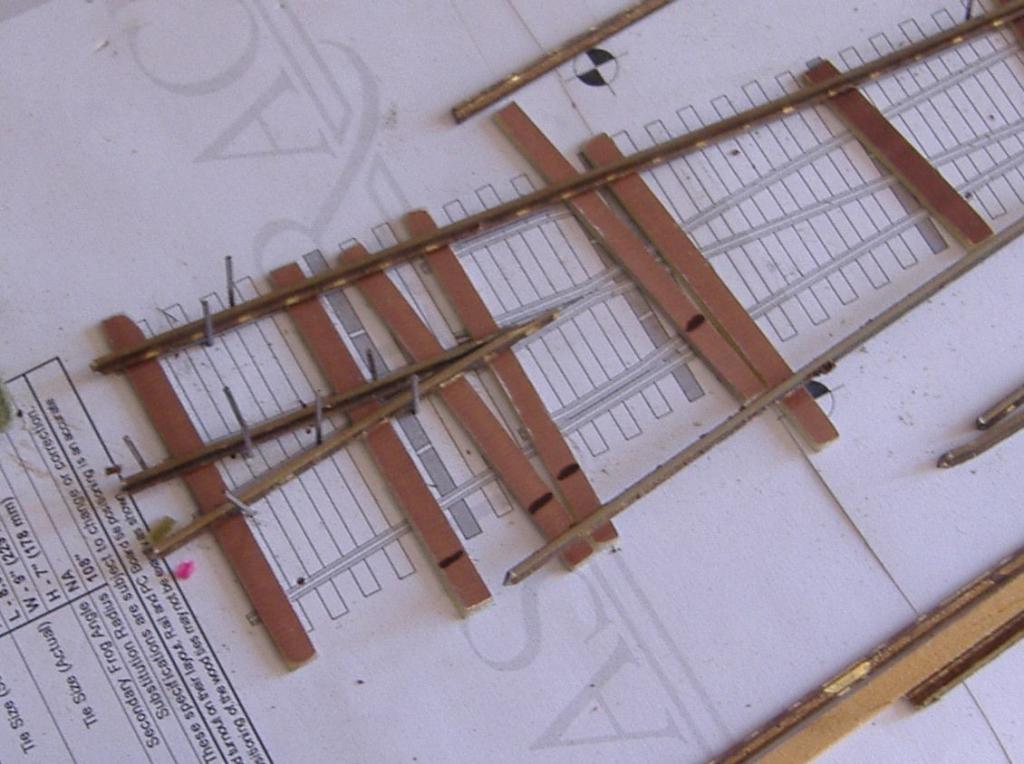

Et voici la suite. Pour le gabarit, un gabarit perso seulement :

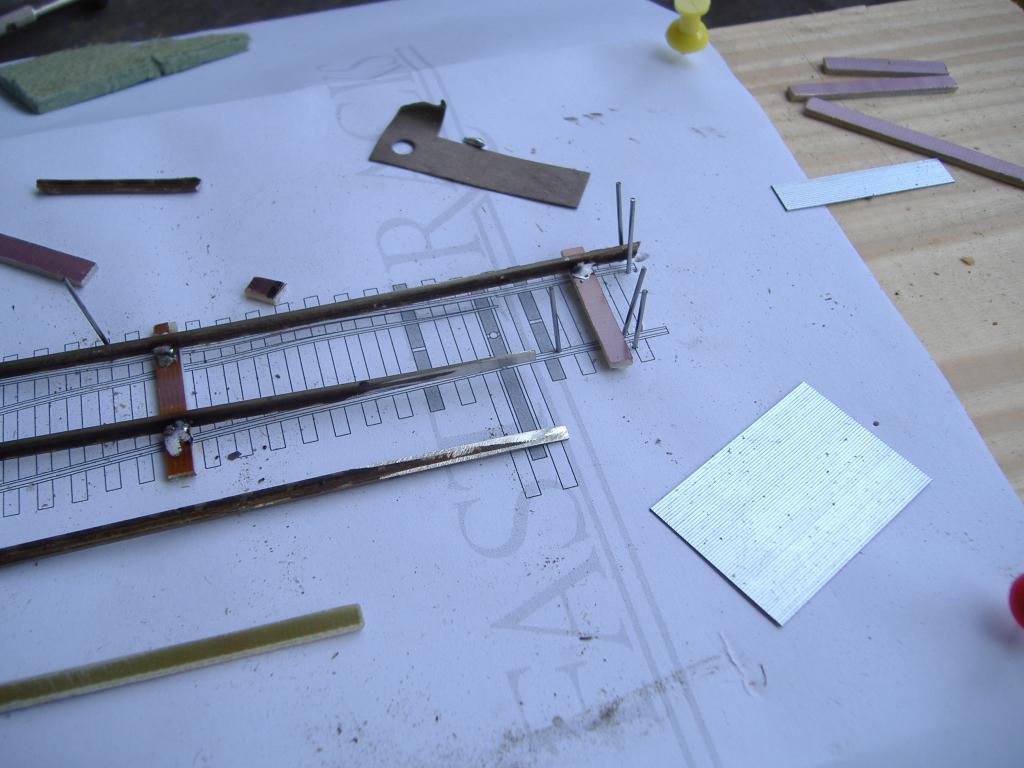

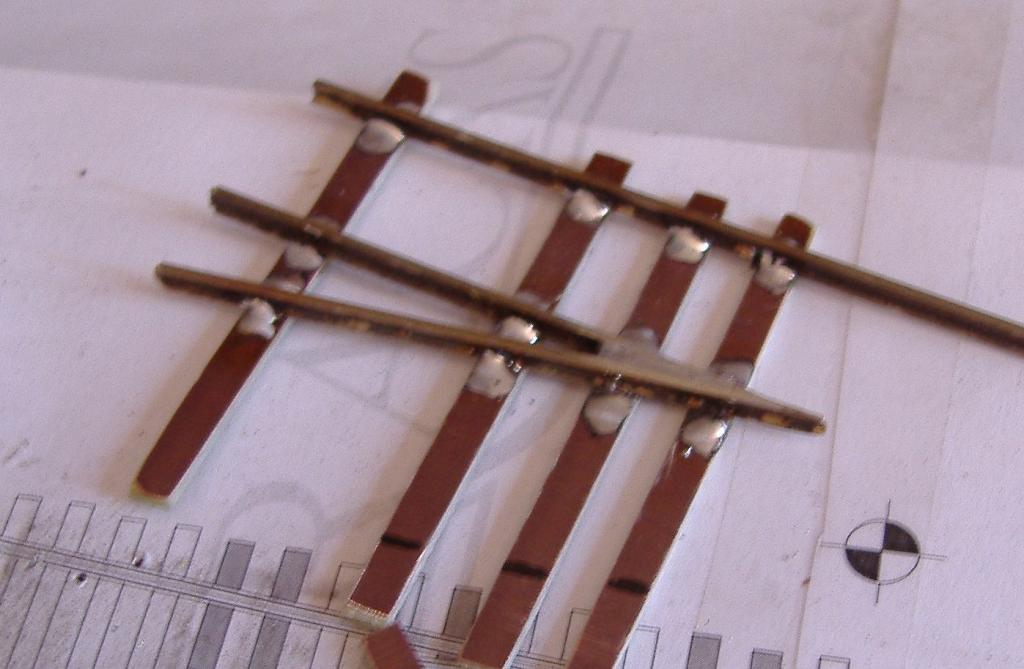

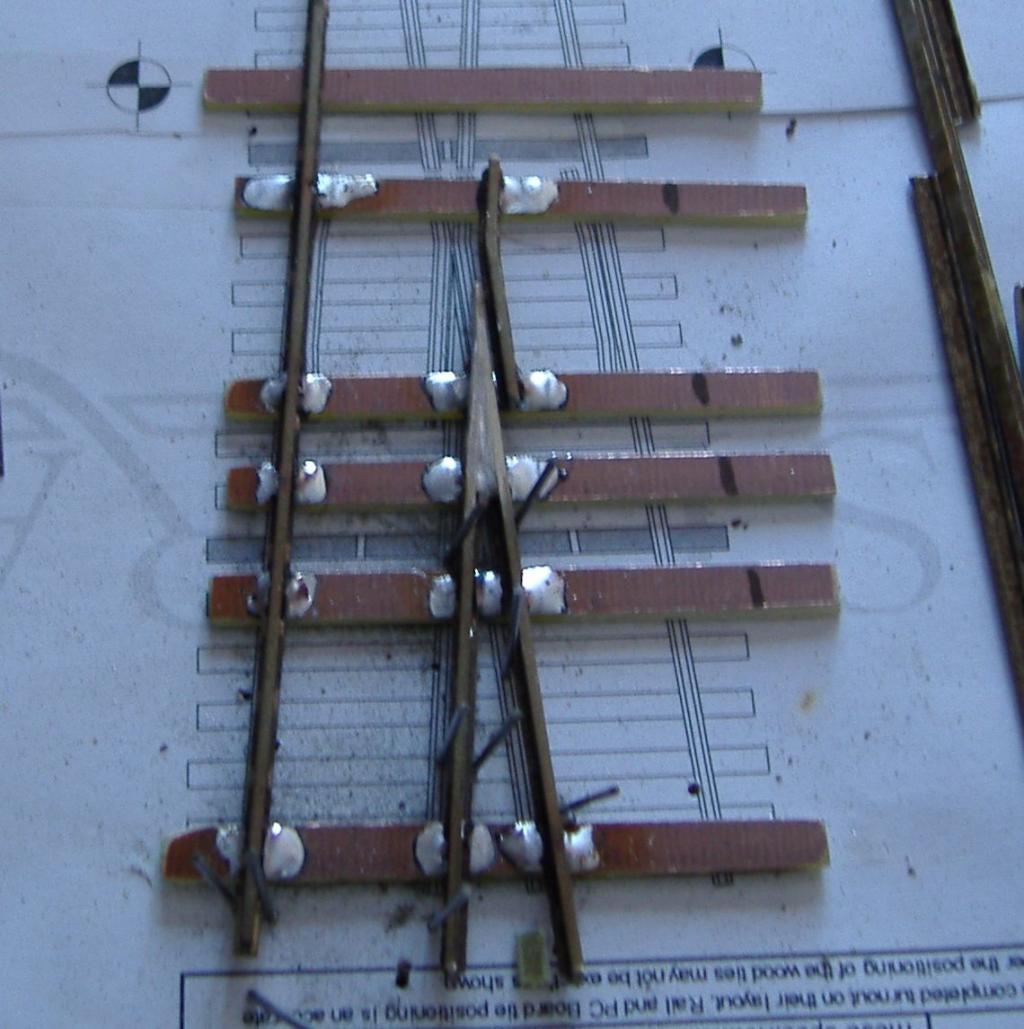

Les premières soudures en partant du cœur, positionnement :


Soudure





Effilage de l'aiguille :

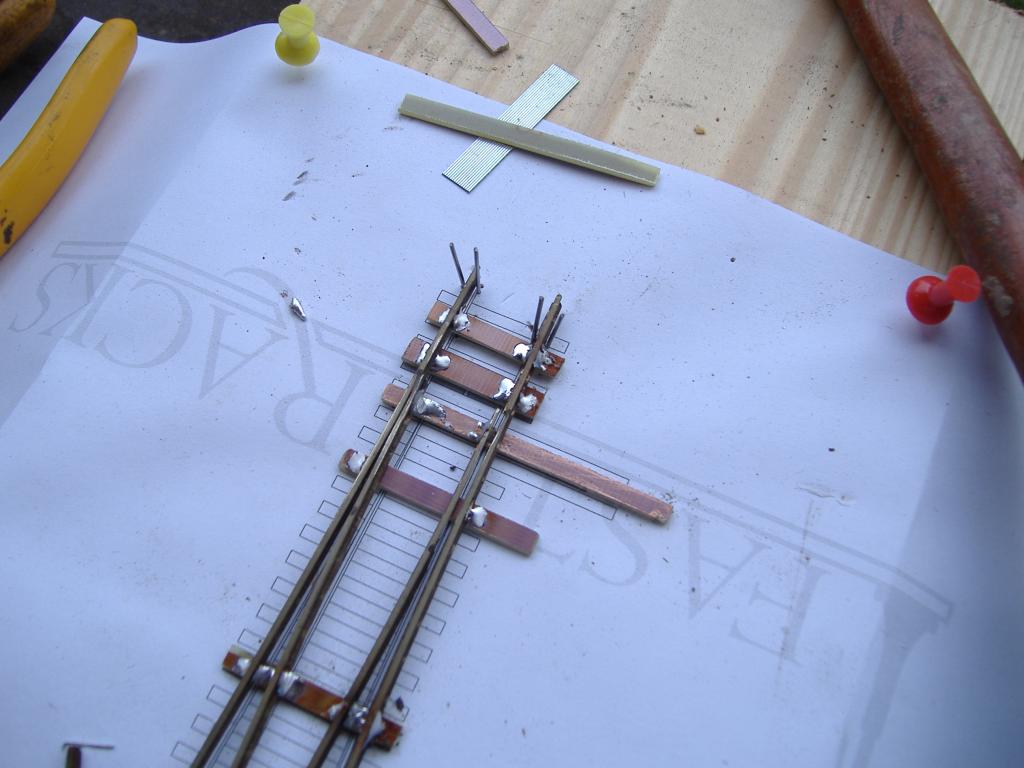

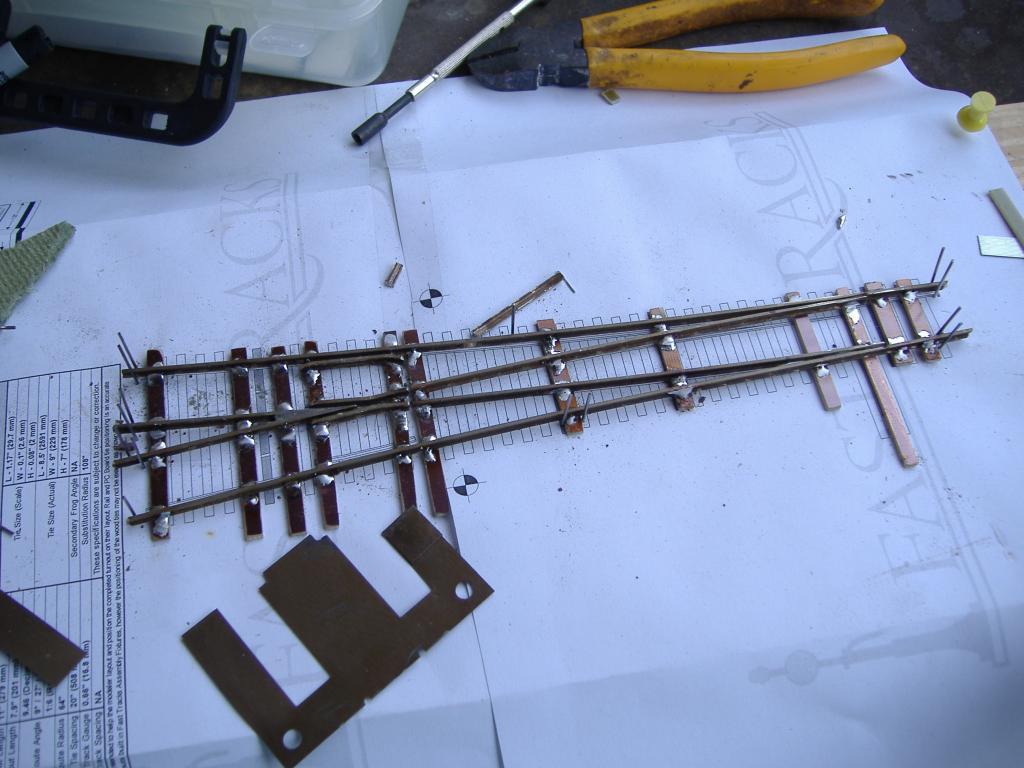

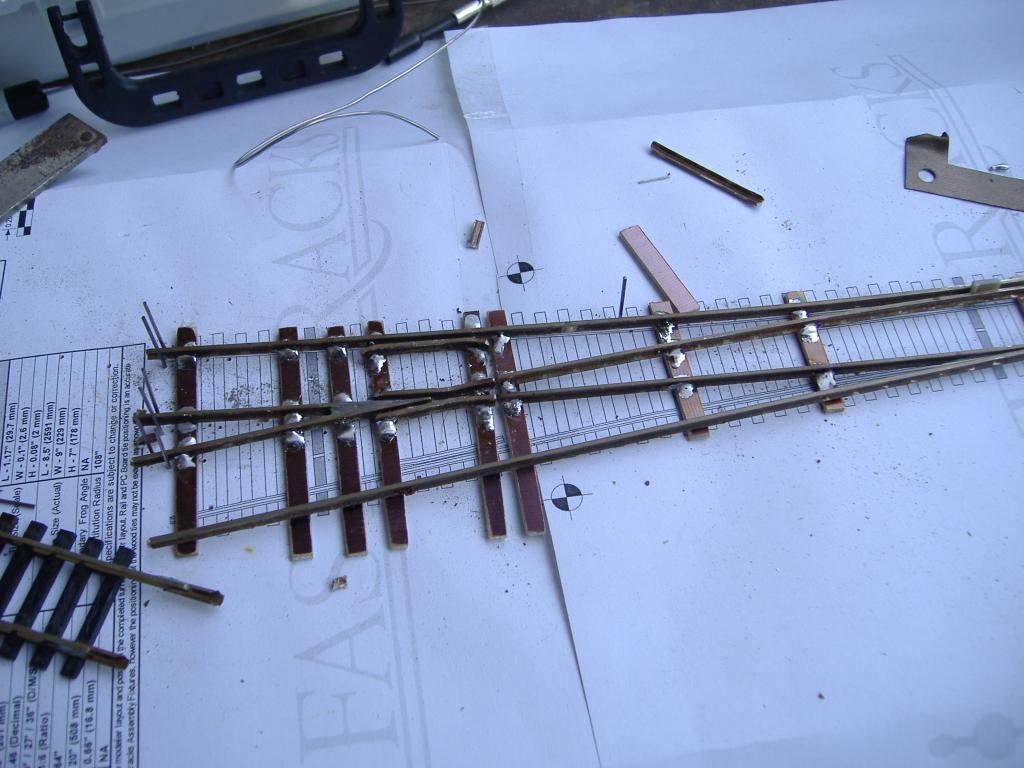

Suite des soudures

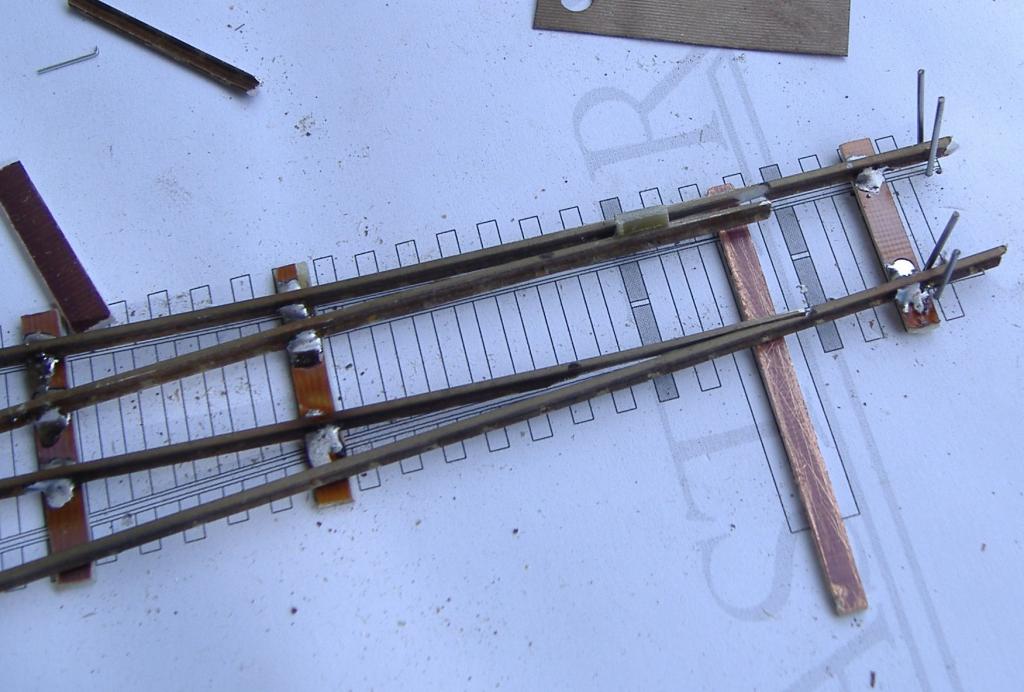

Détail des aiguilles (j'ai effectuer l'encoche sur les rails extérieur avant soudure!)

_________________
« FESTINA LENTE »
Revenir en haut
rickson34
Big Boy
Big Boy

Hors ligne

Inscrit le: 17 Mai 2009
Messages: 2 501
Prénom: Eric
Echelle(s) pratiquée(s): HO dcc

MessagePosté le: Dim 9 Aoû 2009 - 11:14    Sujet du message: Construire ses aiguilles (HO) Répondre en citant

Le petit morceau d'époxy (sur la photo précédente) me permet de tenir l'écart pour souder l'aiguille sur la traverse mobile

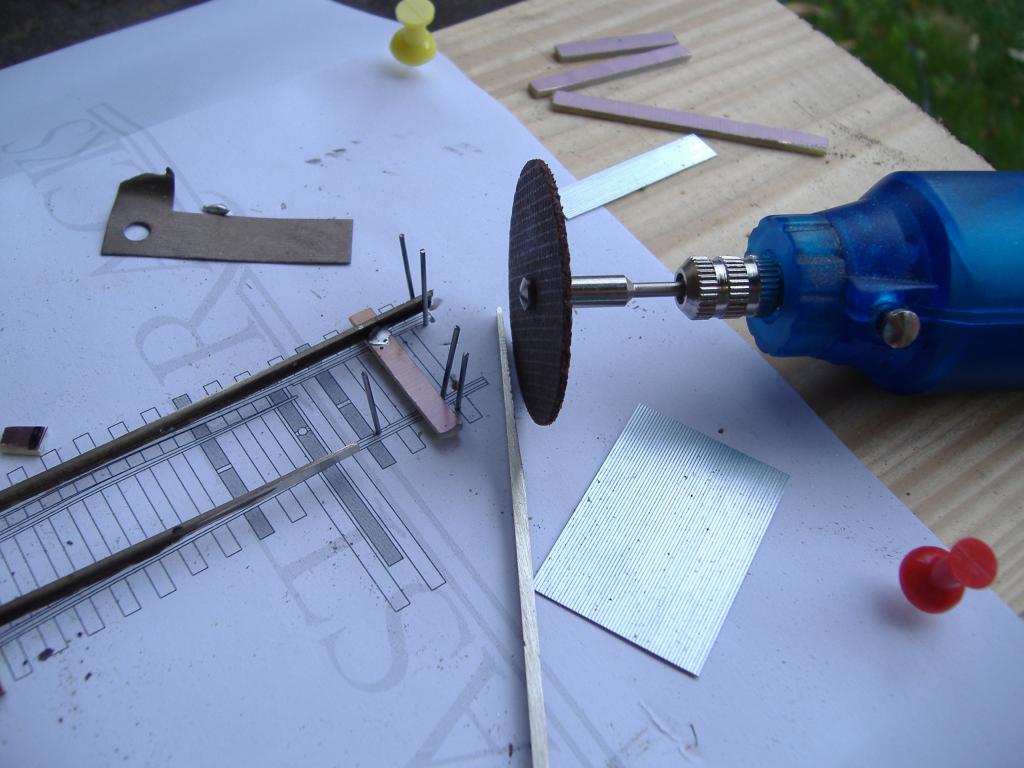

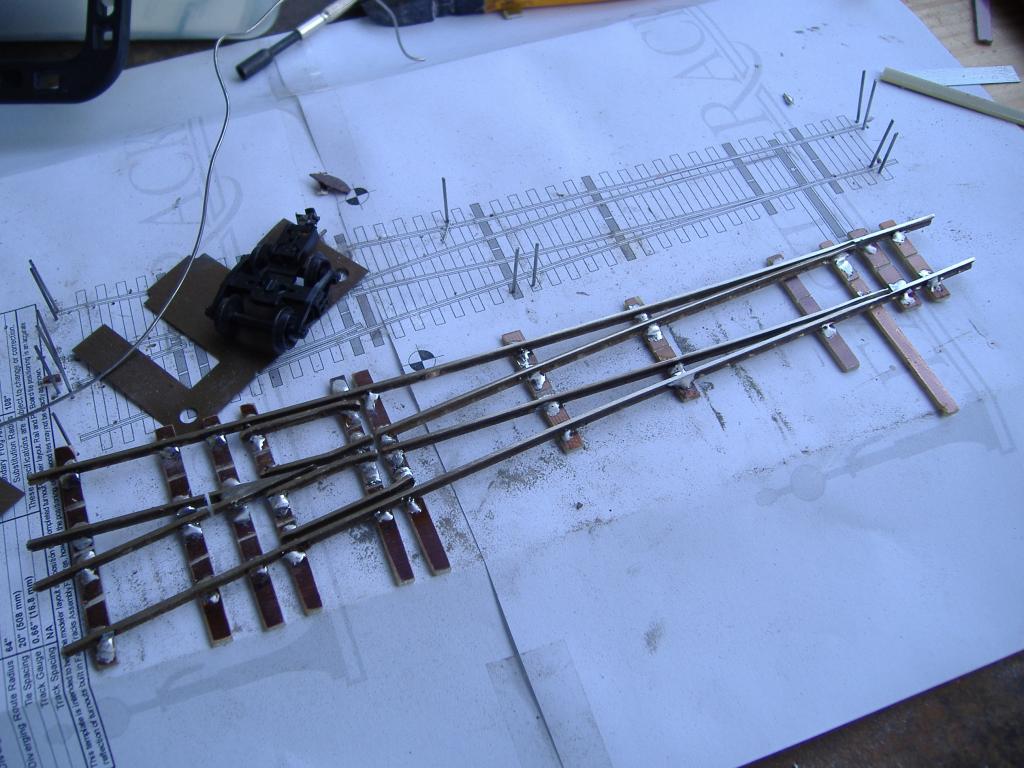

Suite de la soudure puis isolation par tronçonnage des traverses époxy :



_________________
« FESTINA LENTE »
Revenir en haut
Ocatarinetabellatchitchix
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 12 189
Prénom: Pascal
Echelle(s) pratiquée(s): Tubesca

MessagePosté le: Dim 9 Aoû 2009 - 12:33    Sujet du message: Construire ses aiguilles (HO) Répondre en citant

Excuse moi, je ne veux pas déprécier ton travail, mais je trouve les soudures un peu " fortes"

Qu'utilises tu comme soudure ?
