[On30] 0-4-0 Lumber Jack
Aller à la page: 1, 2, 3  >

Poster un nouveau sujet   Répondre au sujet    Le Forum US Index du Forum -> Modélisme Ferroviaire -> O, On30, On20, ...
Sujet précédent :: Sujet suivant
Auteur Message
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Mar 16 Juin 2009 - 22:06    Sujet du message: [On30] 0-4-0 Lumber Jack Répondre en citant

PublicitéSupprimer les publicités ?

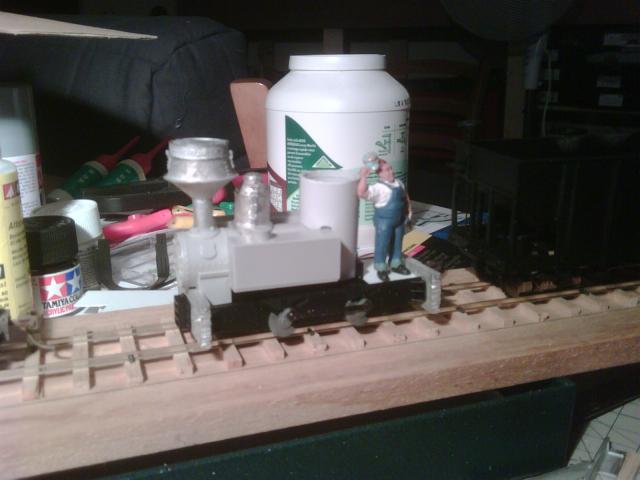

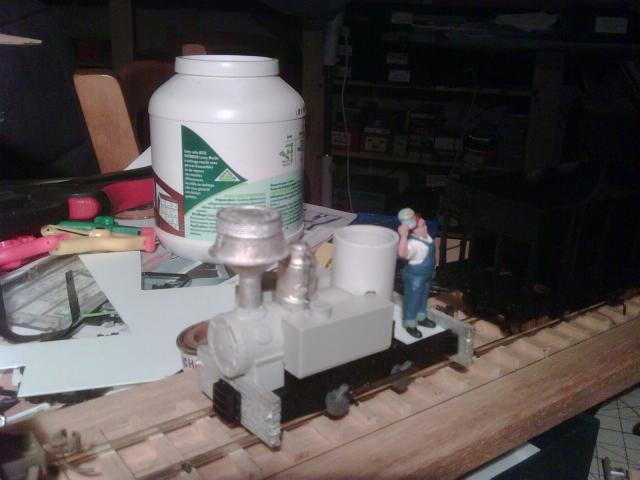

Je suis en train de scratchbuilder une 0-4-0 Lumber Jack (loco dont les pistons sont dans le châssis, sous la chaudière).

Comme vous pouvez le voir, je suis parti d'un châssis de Davenport Bachmann On30, et je n'ai pas gardé grand chose du châssis !

Ma question est la suivante ; le dôme sur la chaudière doit-il être placé a un endroit très précis ? J'ai autant de photos où il est placé proche de la cheminée que de la partie verticale du "T-Boiler"... Mon modèle a beau être d'inspiration libre, j'aimerai quand même que la "chauffe" soit logique.

Qu'en pensez vous ?





Désolé pour la qualité des photos, APN en panne, j'ai utilisé le téléphone...

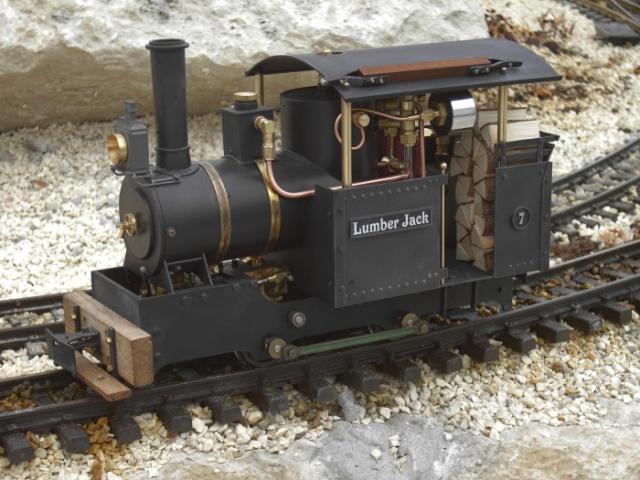

Exemple 1 :

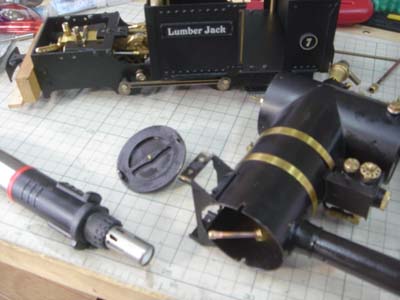

Exemple 2 :

_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mar 16 Juin 2009 - 22:26    Sujet du message: [On30] 0-4-0 Lumber Jack Répondre en citant

Je peux me tromper, mais es-tu sûr qu'il s'agisse du dôme vapeur et pas de la sablière ? Je ne suis pas sûr que les chaudières en T aient eu un dôme vapeur, mais je ne retrouve pas l'info. Pour le dôme de la sablière, peu importe sa position. Tu peux jouer sur les tuyaux pour amener le sable au bon endroit.

En tout cas, c'est un beau début pour un modèle original !
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Frederic Testard
Staff
Staff

En ligne

Inscrit le: 04 Juin 2007
Messages: 10 719
Prénom: Frédo
Echelle(s) pratiquée(s): Sn3, On30

MessagePosté le: Mar 16 Juin 2009 - 22:54    Sujet du message: [On30] 0-4-0 Lumber Jack Répondre en citant

Citation:
le dôme sur la chaudière doit-il être placé a un endroit très précis ?

Tu peux essayer de le placer à un endroit imprécis, mais ça risque d'être flou sur les photos...
D'accord d'accord,
_________________
Frédéric Testard

And in the end, it’s not the years in your life that count. It's the life in your years. (Abraham Lincoln)
Revenir en haut
westwood
Consolidation
Consolidation

Hors ligne

Inscrit le: 01 Juin 2008
Messages: 434
Prénom: Didier
Echelle(s) pratiquée(s): HO, 0N30

MessagePosté le: Mer 17 Juin 2009 - 05:45    Sujet du message: [On30] 0-4-0 Lumber Jack Répondre en citant

Spike a écrit:
Je peux me tromper, mais es-tu sûr qu'il s'agisse du dôme vapeur et pas de la sablière ? Je ne suis pas sûr que les chaudières en T aient eu un dôme vapeur, mais je ne retrouve pas l'info. Pour le dôme de la sablière, peu importe sa position. Tu peux jouer sur les tuyaux pour amener le sable au bon endroit.

En tout cas, c'est un beau début pour un modèle original !


Je dirais pareil, je n'ai pas trouvé de photo de ce type de machine avec un dome... C'est marrant, je suis sur le même projet (avec les cylindres sur les cotés en biais) Mr. Green
Je vais suivre tout ça avec grand interet Okay
_________________
Sont fous ces ricains!
Didier
Revenir en haut
MSN
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Mer 17 Juin 2009 - 07:39    Sujet du message: [On30] 0-4-0 Lumber Jack Répondre en citant

Ah ok, je pensais que c'était un dôme vapeur. Bon et bien donc on va l'utiliser en sablière, et donc je fait ce que je veux Mr. Green youpiiiiiiiiiiiiiiiiiiiiii

Merci pour vos conseils les gars Okay
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
pelican
Big Boy
Big Boy

Hors ligne

Inscrit le: 30 Mai 2007
Messages: 2 842
Prénom: André
Echelle(s) pratiquée(s): G, On30, On18, H0n30, Z

MessagePosté le: Mer 17 Juin 2009 - 08:36    Sujet du message: [On30] 0-4-0 Lumber Jack Répondre en citant

vu la tuyauterie sur la vapeur vive, .. j'ai quand même l'impression que c'est un dôme vapeur !!! Coyotte
_________________
Pélican Chairman of the Pélican Rail Road
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mer 17 Juin 2009 - 14:07    Sujet du message: [On30] 0-4-0 Lumber Jack Répondre en citant

Snapper a écrit:
Ah ok, je pensais que c'était un dôme vapeur. Bon et bien donc on va l'utiliser en sablière, et donc je fait ce que je veux Mr. Green youpiiiiiiiiiiiiiiiiiiiiii

Elle est pas belle, la vie ? Very Happy

pelican a écrit:
vu la tuyauterie sur la vapeur vive, .. j'ai quand même l'impression que c'est un dôme vapeur !!!


Oui, mais c'est une machine à vapeur vive de dessin libre. Regardes des photos de prototypes, la Shay par exemple, il ne semble pas y avoir de dôme vapeur. A confirmer, bien sûr Wink
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
westwood
Consolidation
Consolidation

Hors ligne

Inscrit le: 01 Juin 2008
Messages: 434
Prénom: Didier
Echelle(s) pratiquée(s): HO, 0N30

MessagePosté le: Mer 17 Juin 2009 - 14:18    Sujet du message: [On30] 0-4-0 Lumber Jack Répondre en citant

si j'en juge les photos, le constructeur de cette machine triche en utilisant la sablière comme reglage du debit de vapeur

qu'en pensez vous?
_________________
Sont fous ces ricains!
Didier
Revenir en haut
MSN
BEn
Big Boy
Big Boy

Hors ligne

Inscrit le: 31 Mai 2007
Messages: 3 524
Prénom: Benoît
Echelle(s) pratiquée(s): 1:1 (parfois), On30 (parfois)

MessagePosté le: Ven 19 Juin 2009 - 18:22    Sujet du message: [On30] 0-4-0 Lumber Jack Répondre en citant

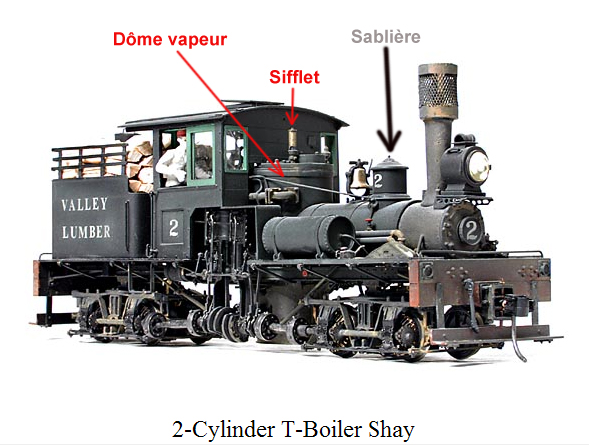

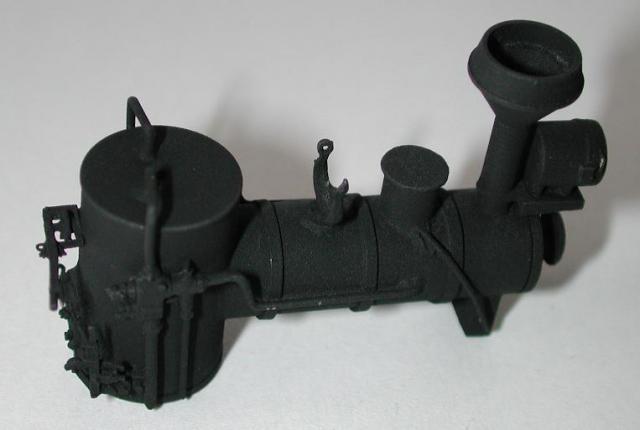

Le dôme vapeur est l'endroit le plus haut de la chaudière. C'est là où la vapeur est collectée la vapeur créée dans la chaudière, pour l'envoyer aux pistons. Dans le cadre d'une chaudière en T, c'est le dessus de la branche du T qui fait le boulot.

Donc tu as installé une très belle sablière en forme de dôme vapeur Wink
Installes-y une poignée et un semblant de charnière, et personne en te dira rien.
_________________
Fan de Kotcha.
Revenir en haut
Visiter le site web du posteur Skype
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Ven 19 Juin 2009 - 18:28    Sujet du message: [On30] 0-4-0 Lumber Jack Répondre en citant

BEn a écrit:
Donc tu as installé une très belle sablière en forme de dôme vapeur Wink
Installes-y une poignée et un semblant de charnière, et personne en te dira rien.


hé hé c'est pile poils ce que j'ai fait hier soir... ainsi que les descentes de sable sur les essieux Okay
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Ven 19 Juin 2009 - 19:36    Sujet du message: [On30] 0-4-0 Lumber Jack Répondre en citant

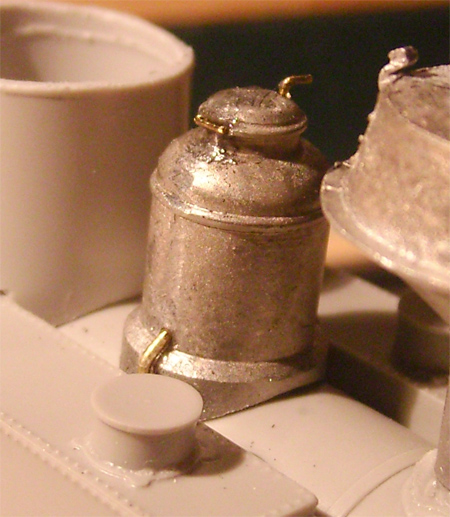

Oué, mon APN m'a autorisé 1 photo sans plantage !!!!



Est-ce que ça fait sablière comme ça ?
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Ven 19 Juin 2009 - 19:48    Sujet du message: [On30] 0-4-0 Lumber Jack Répondre en citant

Hé, hé ! Pas mal
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

En ligne

Inscrit le: 02 Juin 2007
Messages: 39 202
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Ven 19 Juin 2009 - 21:05    Sujet du message: [On30] 0-4-0 Lumber Jack Répondre en citant

Ben a effectivement raison (quoi qu'il m'en coûte de le reconnaître) : c'est bel et bien
la partie supérieure du T qui fait office de dôme vapeur. Il importe donc d'y coller
une soupape de sûreté (safety valve) et un sifflet (whistle)


_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Ven 19 Juin 2009 - 21:43    Sujet du message: [On30] 0-4-0 Lumber Jack Répondre en citant

Alexandre Zelkine a écrit:
Il importe donc d'y coller
une soupape de sûreté (safety valve) et un sifflet (whistle)


Merci pour ces précisions Okay Je ne manquerai pas d'ajouter ces détails.
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

En ligne

Inscrit le: 02 Juin 2007
Messages: 39 202
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Ven 19 Juin 2009 - 21:53    Sujet du message: [On30] 0-4-0 Lumber Jack Répondre en citant

J'ai dû louper quelque chose, là. C'est quoi cette soudaine conversion de Snapper à la vapeur ?
(Comme quoi il ne faut jamais désespérer de l'être humain : même les plus tarés et les
plus pervertis finissent un jour par voir la dze lumière....)
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
