MessagePosté le: Mer 10 Juin 2009 - 17:11    Sujet du message: Construction d'un "snow plow" en On30. Répondre en citant

PublicitéSupprimer les publicités ?
Bonjour,

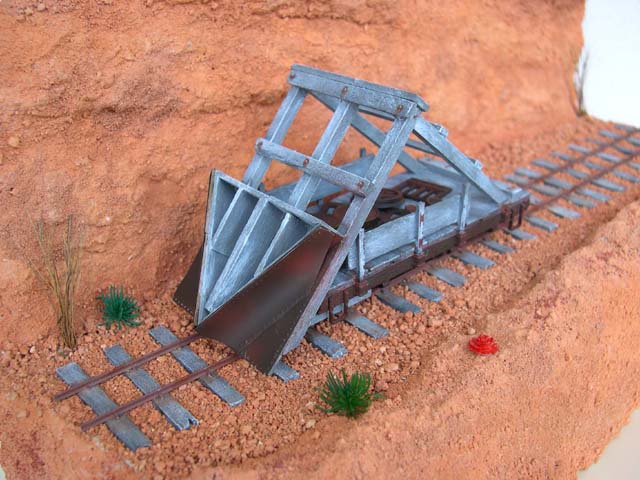

comme promis lors de la réalisation du diorama, je vais vous décrire comment j'ai réalisé un wagon "snow plow".

L'idée est partie en voyant mes amis du club peiner en construisant un wagon de ce type de chez Wisseman.
Comment faire simple et réaliste, rapidement, avec les moyens existants sans commander du matériel
de l'autre côté de la "flaque" avec les temps d'attente qui vont loin.
Une photo d'une réalisation en vente sur ebay et c'est parti.
J'ai pris comme base le wagon plateau Bachmann que l'on trouve presque facilement chez nous.

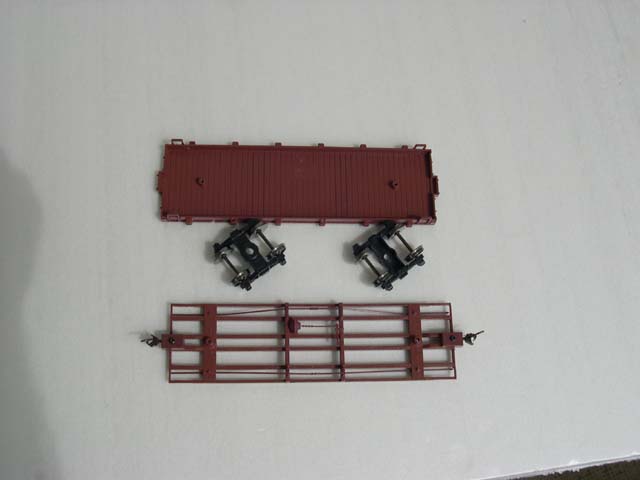

Le démontage est aisé, les boggies sont vissés, la caisse et le chassis sont simplement encliquetés.
Seule difficulté, le démontage des tirans qui sont collés en bout et du réservoir d'air collé lui aussi.

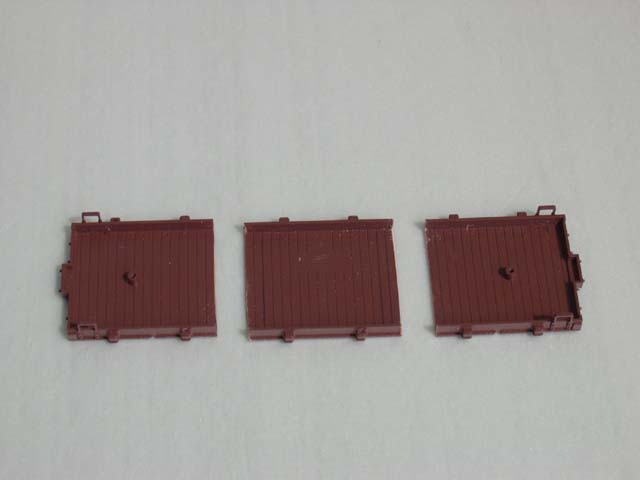

Le plateau est coupée en 3 parties, en comptant 16 planches en partant de chaque extrémité.
Le plastique se coupe facilement avec une scie à denture très fine(Roco par exemple) avec une boite à anglets ou un guide rigide.

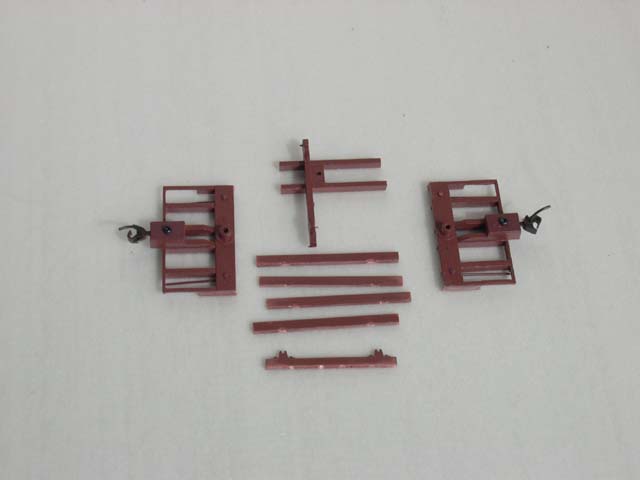

Le chassis à son tour est découpé au ras des traverses supportant les boggies. Il faut veiller à garder les longerons en plastqiue
qui seront adaptés pour se coller sous le nouveau plateau. Les traverses qui supportent les tirans et le réservoir d'air sont gardés
tel quel, bien qu'en final les tirans et réservoir ne seront pas remontés car très peu visibles.

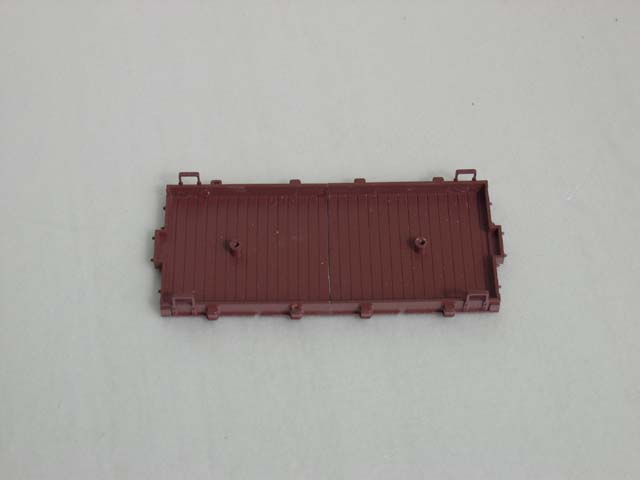

Le nouveau plateau est collé avec une colle pour plastique.

Pour consolider le tout le nouveau chassis est collé à son tour, toujours avec une colle plastique.
Comme les découpes précédente ne sont pas en vis-à-vis, la stabilité du wagon est assuré.

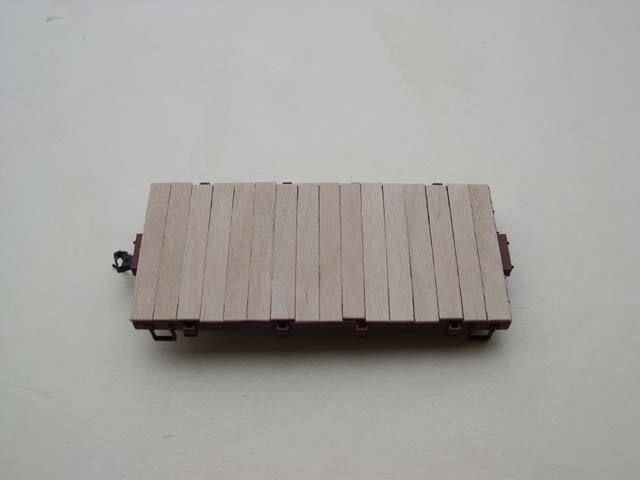

Un nouveau plateau en vrai bois ( touyette à café en bois) est collé pour renforcer le tout.
Il faut garder le passage des ranchers pour la suite, ceux fournis avec le wagon permettent de couper les planches à la bonne valeur.
Attention, tous les collages sont effectués sous contrainte avec des poids juqu'au séchage complet.
Voilà, c'est tout pour aujourd'hui.
A plus pour de nouvelles aventures.
Alain
_________________
la vérité est ailleurs
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mer 10 Juin 2009 - 17:31    Sujet du message: Construction d'un "snow plow" en On30. Répondre en citant

A première vue cela parait facile comme réalisation et original. Il y a quand même un truc qui me gène, c'est l'étrave. Son arrête me semble bien trop en avant. Mais peut-être est-ce un effet de l'angle de prise de vue...

Il est inspiré de celui-ci ?



C'est Dominique et Jean-Jacques qui transpirent sur le kit ? Very Happy
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
rocamadour
Consolidation
Consolidation

Hors ligne

Inscrit le: 15 Fév 2009
Messages: 286
Prénom: alain
Echelle(s) pratiquée(s): On30, N, Gn15

MessagePosté le: Mer 10 Juin 2009 - 17:47    Sujet du message: Construction d'un "snow plow" en On30. Répondre en citant

Effectivement c'est Dominique et Jean-Jacques qui tranpirent sur le kit.
Pour le modèle ce n'est pas celui là et pour l'étrave, je sais, j'ai passé beaucoup de temps pour trouver une solution
pour le moment c'est la moins mauvaise après l'avoir refait plusieurs fois.
Alain
_________________
la vérité est ailleurs
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mer 10 Juin 2009 - 18:01    Sujet du message: Construction d'un "snow plow" en On30. Répondre en citant

rocamadour a écrit:
Effectivement c'est Dominique et Jean-Jacques qui tranpirent sur le kit.

Hé, hé, les Pov'

rocamadour a écrit:
Pour le modèle ce n'est pas celui là et pour l'étrave, je sais, j'ai passé beaucoup de temps pour trouver une solution
pour le moment c'est la moins mauvaise après l'avoir refait plusieurs fois.

J'ai confondu Wisseman et Wiseman Embarassed
Oui, ce n'est pas évident le raccord des deux cotés concaves de l'étrave. Il doit bien y avoir une méthode pour faire ça, mais...
En attendant, vivement la suite !
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
jean-pierre
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 16 929
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Mer 10 Juin 2009 - 18:30    Sujet du message: Construction d'un "snow plow" en On30. Répondre en citant

la suite , la suite , la suite ........... Okay
________________
jean-pierre
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
Galloping Goose
Staff
Staff

Hors ligne

Inscrit le: 30 Mai 2007
Messages: 3 428
Prénom: Bernard
Echelle(s) pratiquée(s): N, HOn3, etc...

MessagePosté le: Mer 10 Juin 2009 - 18:34    Sujet du message: Construction d'un "snow plow" en On30. Répondre en citant

Très interessant comme projet Okay . Encore un petit wagon original pour peupler son réseau Okay
j'attends la suite avec impatience....
_________________
Bernard

" On compare parfois la cruauté de l’homme à celle des fauves, c’est faire injure à ces derniers.” Dostoievski
Revenir en haut
Visiter le site web du posteur MSN
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Mer 10 Juin 2009 - 21:14    Sujet du message: Construction d'un "snow plow" en On30. Répondre en citant

J'admire le kitbashing ! Bravo et vivement la suite Okay
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
Yoda
Flooder
Flooder

En ligne

Inscrit le: 28 Mai 2007
Messages: 18 055
Prénom: Arnaud dit YODA
Echelle(s) pratiquée(s): Echelle N, On30 et Richter

MessagePosté le: Mer 10 Juin 2009 - 22:52    Sujet du message: Construction d'un "snow plow" en On30. Répondre en citant


_________________
Revenir en haut
MSN
excalibur34
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Nov 2007
Messages: 13 871
Prénom: bruno
Echelle(s) pratiquée(s): N

MessagePosté le: Jeu 11 Juin 2009 - 07:05    Sujet du message: Construction d'un "snow plow" en On30. Répondre en citant


la suite vite !!!!!
_________________
bonjour et bienvenue chez nous
je suis capable du meilleur comme du pire mais dans le pire je suis le meilleur!!!! (Coluche)

sous UBUNTU 16.04 64 bits
Revenir en haut
MSN Skype
pelican
Big Boy
Big Boy

Hors ligne

Inscrit le: 30 Mai 2007
Messages: 2 842
Prénom: André
Echelle(s) pratiquée(s): G, On30, On18, H0n30, Z

MessagePosté le: Jeu 11 Juin 2009 - 08:30    Sujet du message: Construction d'un "snow plow" en On30. Répondre en citant

Yess !!!! Okay
_________________
Pélican Chairman of the Pélican Rail Road
Revenir en haut
westwood
Consolidation
Consolidation

Hors ligne

Inscrit le: 01 Juin 2008
Messages: 434
Prénom: Didier
Echelle(s) pratiquée(s): HO, 0N30

MessagePosté le: Jeu 11 Juin 2009 - 13:37    Sujet du message: Construction d'un "snow plow" en On30. Répondre en citant

Et voila comment faire bien avec 3 fois rien Okay Okay Okay
Quand je pense que sur d'autres forums, ils passent un temps pas possible à geindre sur des produits qui ne sont même pas sortis, feraint mieux de bosser.... siffle siffle siffle
par contre, il est pas près de servir le bestiau, car vu le paysage, il ne doit pas neiger souvent dans le quartier
_________________
Sont fous ces ricains!
Didier
Revenir en haut
MSN
djodje
Big Boy
Big Boy

En ligne

Inscrit le: 23 Avr 2009
Messages: 10 793
Prénom: Georges
Echelle(s) pratiquée(s): 0N30

MessagePosté le: Jeu 11 Juin 2009 - 17:31    Sujet du message: Construction d'un "snow plow" en On30. Répondre en citant

La suite la suite Okay Okay Okay
_________________
C'est parce que la vitesse de la lumière est supérieure à celle du son que certains ont l'air brillant avant d'avoir l'air c...
Revenir en haut
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 21 169
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Jeu 11 Juin 2009 - 17:48    Sujet du message: Construction d'un "snow plow" en On30. Répondre en citant

djodje a écrit:
La suite la suite Okay Okay Okay

+ 1
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
rocamadour
Consolidation
Consolidation

Hors ligne

Inscrit le: 15 Fév 2009
Messages: 286
Prénom: alain
Echelle(s) pratiquée(s): On30, N, Gn15

MessagePosté le: Jeu 11 Juin 2009 - 17:50    Sujet du message: Construction d'un "snow plow" en On30. Répondre en citant

Bonjour,
vous êtes pressé de voir la suite, pourtant tout modéliste est par définition patient.
Effectivement, vu le décor évoquant le Colorado le chasse-neige ne sera peut-être pas très utile dans ce coin là des U.S.
mais aller savoir de quoi sera fait l'avenir et si un autre projet n'est pas en gestation dans des contrées moins chaleureuses!
Trève de billevesée, passons aux choses sérieuses la suite.

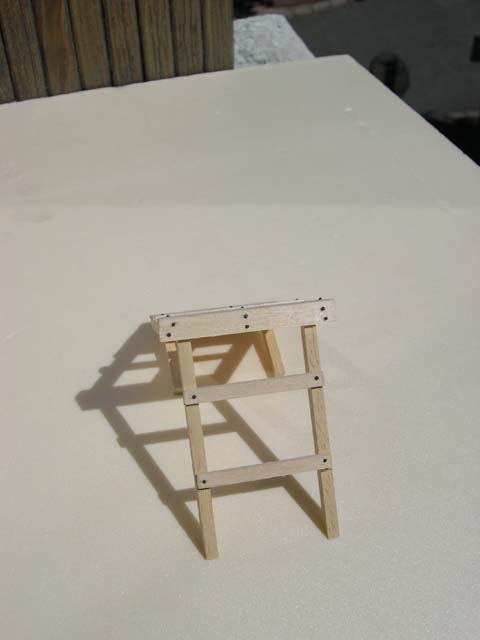

Elle consiste à construire le brancard qui soutiendra le soc chasse neige et son appui sur le wagon.
Il est constitué des matériaux habituels, cagettes de Rocamadour, touyette à café et petit plus d'une baguette carrée en peuplier de 4 X 4.
L'utilisation du Chopper est indispensable pour les angles droits et les angles à 45°.

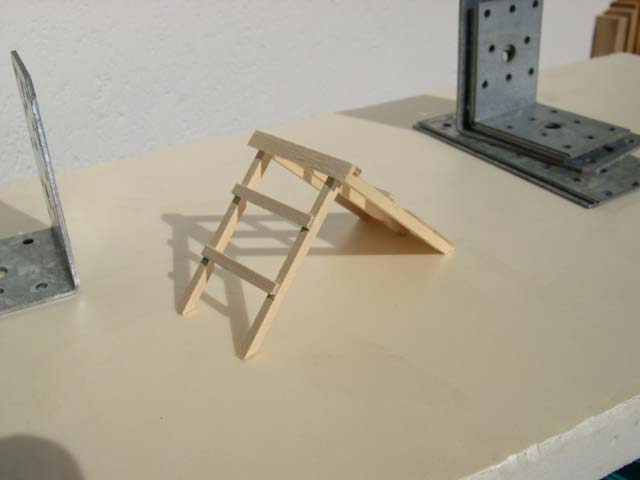

Les deux éléments constituants l'équerre sont construits ensemble, à plat, l'un devant passer à l'intérieur de l'autre.
Les cotes sont calculées en présence du wagon.

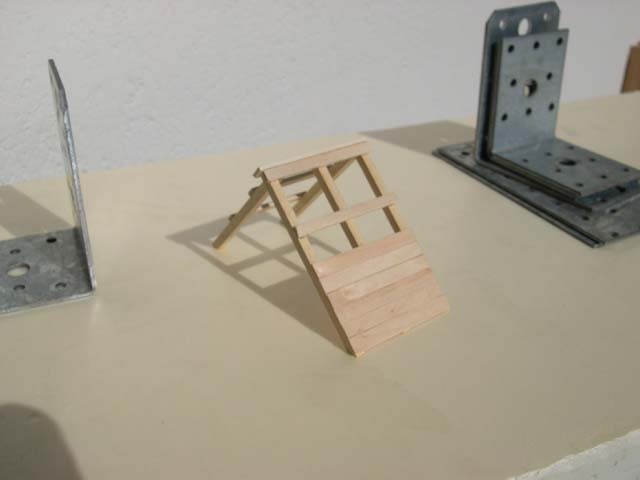

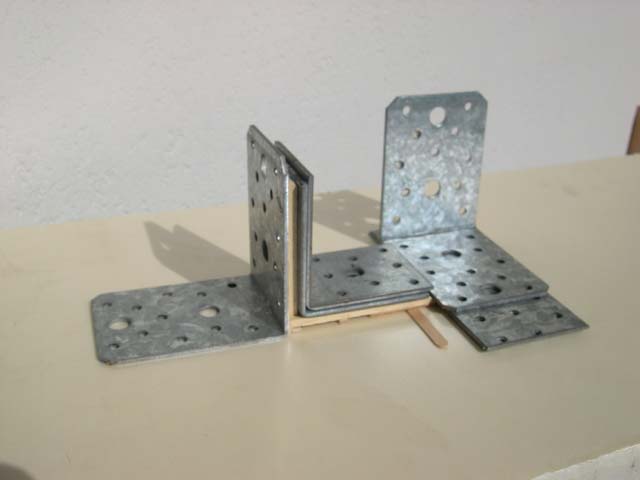

Le collage à la colle à bois, des deux éléments entre eux fait appel aux équerres de charpente selon la photo ci-dessus.
Il est préférable de laisser sécher une nuit.

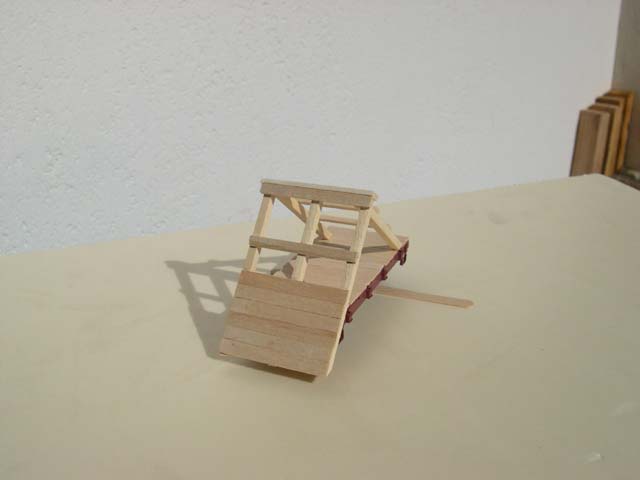

Après séchage, le brancard est essayé sur le wagon pour éventuellement ajuster au papier de verre( ou à la line à ongles en bois)les angles.

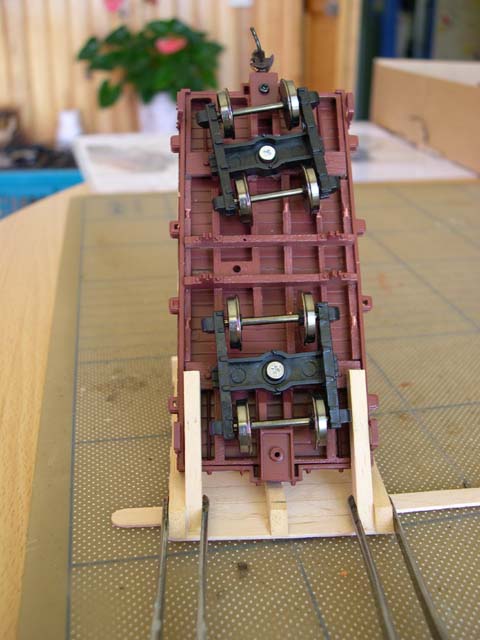

Pour finir la superstructure des cales sont ajustées et collées en dessous pour fixer celle-ci sous le chassis.
Un collage avec des brucelles croisées résoud facilement le problème, le wagon tenant tout seul dans la superstructure.
A noter bien sur, que l'attelage est démonté de ce côté car inutile.

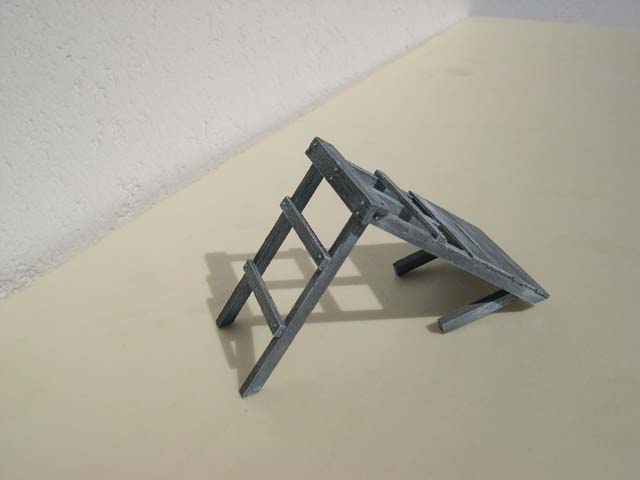

Pour finir la superstructure, des clous, l'Octant à têtes octogonales, si,si, sont placés aux endroits stratégiques.

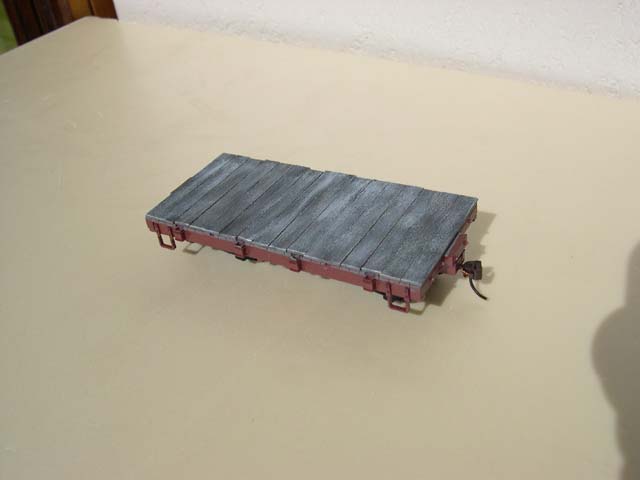

La superstructure est peinte selon la même méthode que pour les traverses du diorama précédent.

Le platelage en bois subit le même traitement.
Voilà, c'est tout pour aujourd'hui.
A plus pour de nouvelles aventures.
Alain.
P.S. Si vous êtes sage la saga se terminera demain.
_________________
la vérité est ailleurs
Revenir en haut
BEn
Big Boy
Big Boy

Hors ligne

Inscrit le: 31 Mai 2007
Messages: 3 524
Prénom: Benoît
Echelle(s) pratiquée(s): 1:1 (parfois), On30 (parfois)

MessagePosté le: Jeu 11 Juin 2009 - 17:56    Sujet du message: Construction d'un "snow plow" en On30. Répondre en citant

Promis, on sera sages !
Vivement demain.
