MessagePosté le: Mar 26 Mai 2009 - 09:57    Sujet du message: [HO] Du faux-modulaire Répondre en citant

PublicitéSupprimer les publicités ?
Vu les tutoriaux et exemples,
je ne vais pas étaler de tartine sur ma façon de peinturlurer, d'améliorer les cure-bouteilles ou le style du réseau...
il y en a plein qui font cela mieux que moi.


Ce sont les potes de Lausanne qui m'ont fait remarquer que ma construction est inhabituelle,
pour ce qui est des possibilités avec une place limitée.
Je n'ai pas de garage ni de sous-sol, pas de grenier.
et je ne peux pas non plus sacrifier une pièce...


pourquoi faux?
on ne pourra jamais faire quoique ce soit d'autre comme réseau que celui qui a été décidé au début.


les avantages du modulaire ?
Habitant en HLM en appart, j'ai décidé que je ne me poserais pas la question où poser la scie-sauteuse le jour où je repars. donc ça doit passer par les portes et l'ascenseur.
format qui en résulte: 50cm largeur x 10-40cm hauteur x 150-200cm longueur

J'ai carrément choisi le salon pour poser mon réseau étagère.
La partie inférieur fait office de bibliothèque, assez solide.
Une structure intermédiaire en carrelet supporte les modules.
Certains éléments de la bibliothèque sont sur roulette, ce qui permet de ranger des caisses dans les volumes d'extrémité.

Les faux-modules sont dotés de côté mâle et femelle, qui s'emboitent sans autre forme de fixation.

On est donc devant un réseau statique mais facilement démontable.
Ayant choisi un réseau contre un mur avec des voies cachées, j'accède ainsi sans trop de problème
pour la maintenance, le dépoussiérage, la gomme de nettoyage, la récup d'éléments déraillés...

En tant qu'habitant de l'univers je reste soumis aux lois de Murphy:
quand un train doit dérailler, c'est forcément à l'endroit le plus inaccessible du réseau

L'accès aux étagères d'exposition qui sont dans le coin.est aussi facilité.

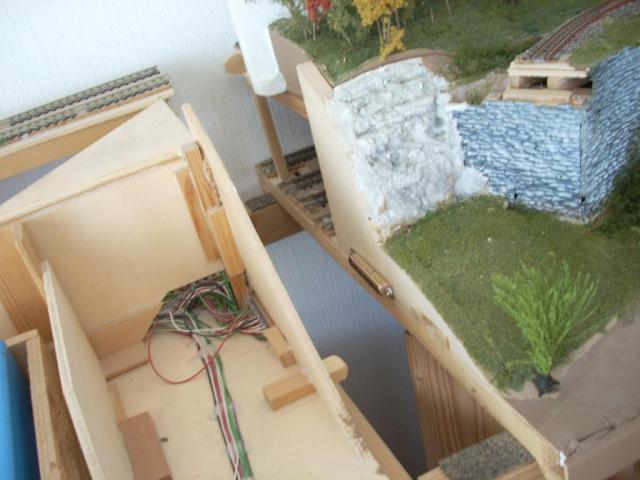

Les jonctions de module n'appellent aucun commentaire, des connecteurs sub-D assurent l'électricité,
les rails sont coupés libres, sauf pour la série de 4 voies cachées, soudés sur carte électronique.

par contre je souligne l'intérêt d'un petit relief pour caser 2 ponts.
parce que sans ce choix, le raccord d'une voie à cheval sur 3 modules est impossible.











un peu moins de blabla et plus de visuel,
le coté étagère,









le coté paroi vitrée,





Dernière édition par bigtampon le Mar 26 Mai 2009 - 12:51; édité 2 fois
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mar 26 Mai 2009 - 10:07    Sujet du message: [HO] Du faux-modulaire Répondre en citant

Intéressant ! C'est donc un réseau "sectionnable" (en sections plutôt qu'en modules).

(Une petite remarque en passant; dans la mesure du possible, éviter d'utiliser certains hébergeurs (imageavenue) pour tes images, cela évitera des pop-up disons... inappropriés Wink Le forum permet d'héberger tes images via le bouton "Image"...)
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

En ligne

Inscrit le: 02 Juin 2007
Messages: 39 191
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Mar 26 Mai 2009 - 10:36    Sujet du message: [HO] Du faux-modulaire Répondre en citant

Spike a écrit:
dans la mesure du possible, éviter d'utiliser certains hébergeurs (imageavenue) pour tes images,
cela évitera des pop-up disons... inappropriés Wink


+1 ! C'est exaspérant....
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
bigtampon
Consolidation
Consolidation

Hors ligne

Inscrit le: 11 Mai 2009
Messages: 260
Prénom: Luc

MessagePosté le: Mar 26 Mai 2009 - 10:43    Sujet du message: [HO] Du faux-modulaire Répondre en citant

oups ok corrigé... Embarassed siffle
est-ce qu'il y a autre chose ? gaulois

ou est-ce que ce serait une bonne idée de rapatrier les autres photos aussi ?
Revenir en haut
Yoda
Flooder
Flooder

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 18 049
Prénom: Arnaud dit YODA
Echelle(s) pratiquée(s): Echelle N, On30 et Richter

MessagePosté le: Mar 26 Mai 2009 - 11:01    Sujet du message: [HO] Du faux-modulaire Répondre en citant

Pour ma part, je les stock sur mon ordi, je les redimensionne moi même, et je n'ai plus qu'a les poster. Mr. Green
_________________
Revenir en haut
MSN
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mar 26 Mai 2009 - 11:34    Sujet du message: [HO] Du faux-modulaire Répondre en citant

Yoda a écrit:
Pour ma part, je les stock sur mon ordi, je les redimensionne moi même, et je n'ai plus qu'a les poster. Mr. Green


Oui, pareil. Parfois je passe par imageshack et je n'ai pas de problème particulier...
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Ercolle
Porter
Porter

Hors ligne

Inscrit le: 07 Avr 2008
Messages: 33
Prénom: Camille
Echelle(s) pratiquée(s): HO; Z question de place

MessagePosté le: Mar 26 Mai 2009 - 11:49    Sujet du message: [HO] Du faux-modulaire Répondre en citant

Très intéressant comme idée, la menuiserie est sympa en plus. Belles photos et une belle collection de Bd (génial le scorpion ). Reunir 2 passions en moin de 4 m² c'est une prouesse. Et si tu agrandi ta collection de Bd, c'est une excuse pour agrandir le reseau.
Revenir en haut
domi
Invité

Hors ligne




MessagePosté le: Mar 26 Mai 2009 - 13:52    Sujet du message: [HO] Du faux-modulaire Répondre en citant

bigtampon a écrit:
oups ok corrigé... Embarassed siffle
est-ce qu'il y a autre chose ? gaulois

ou est-ce que ce serait une bonne idée de rapatrier les autres photos aussi ?


Toutafait: les photos sont très simples à publier ici-même depuis ton ordi perso, pas la peine de t'em......er avec un site hébergeur..

Domi
Revenir en haut
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 415
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Mar 26 Mai 2009 - 15:11    Sujet du message: [HO] Du faux-modulaire Répondre en citant

Super ton réseau, facilement démontable !! Okay

Une idée que je retiens :

L'interface Sub-D entre deux modules !! Est-ce résistant après plusieurs montages et démontages Question Idea

Si oui, j'essaierai de le mettre en application sur mes modules !! Okay
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
tazalfa
Mountain
Mountain

Hors ligne

Inscrit le: 18 Avr 2009
Messages: 1 652
Prénom: Christophe
Echelle(s) pratiquée(s): 1/160

MessagePosté le: Mar 26 Mai 2009 - 15:46    Sujet du message: [HO] Du faux-modulaire Répondre en citant

beau travail Okay

l alimentation des voies , passe par le subD aussi ?
_________________
Smile
Revenir en haut
MSN
bigtampon
Consolidation
Consolidation

Hors ligne

Inscrit le: 11 Mai 2009
Messages: 260
Prénom: Luc

MessagePosté le: Mar 26 Mai 2009 - 16:07    Sujet du message: [HO] Du faux-modulaire Répondre en citant

tout passe par les sub-D

et il y a 10 ans que ça va et vient... Mr. Green

donc oui ça tient, mais j'insiste sur le fait que le guidage précis est assuré par les 3 tenons en bois sur chaque face
(et les 3 trous correspondants dans l'élément en face)
après on monte les sub-d.
Revenir en haut
Trolley
Consolidation
Consolidation

Hors ligne

Inscrit le: 28 Juil 2007
Messages: 395
Prénom: Jean Michel
Echelle(s) pratiquée(s): H0m, H0n3, H0e, tramways H0...

MessagePosté le: Mer 27 Mai 2009 - 06:46    Sujet du message: [HO] Du faux-modulaire Répondre en citant

La beauté et l'intérêt de ce réseau se devinait déjà dans les photos et les vidéos, sur l'autre fil ! Est-ce qu'il y a une vue générale qui permettrait de voir la forme du réseau ou le tracé dans son ensemble ?

Tant qu'on est dans les coup d'oeils indiscrets, je crois bien avoir aperçu, outre de la vapeur allemande sur les étagères, du H0m suisse (rame panoramique FO ?) rangé sous un des modules... Wink
D'ailleurs, est-ce que l'anneau supérieur du réseau ne serait pas en H0m ?

Cette idée de réseau en "pleine voie", avec un décor un peu universel à la fois européen et américain, est une excellente idée pour les collectionneurs éclectiques ! Okay Okay Okay
_________________
Jean Michel ("malletslm" sur les autres forums !)
Revenir en haut
Visiter le site web du posteur
bigtampon
Consolidation
Consolidation

Hors ligne

Inscrit le: 11 Mai 2009
Messages: 260
Prénom: Luc

MessagePosté le: Mer 27 Mai 2009 - 09:54    Sujet du message: [HO] Du faux-modulaire Répondre en citant

ben je n'avais jamais pensé à résumer comme ça,
mais si on veut prendre des chiffres de ce type alors oui,

cela fait 3 passions dans 13m³



pour ce qui est des Lagaffe, je n'ai rien de collector,
contrairement à Alexandre qui a les formats allongés de la 1ère époque ?

effectivement l'anneau supérieur est en HOm



photo rapatriée où on voit les 2 gares cachées (HO bas et HOm en haut)

siffle
si je comprends bien, je vais mettre aussi des photos des étagères?


Dernière édition par bigtampon le Mer 27 Mai 2009 - 10:29; édité 1 fois
Revenir en haut
Ercolle
Porter
Porter

Hors ligne

Inscrit le: 07 Avr 2008
Messages: 33
Prénom: Camille
Echelle(s) pratiquée(s): HO; Z question de place

MessagePosté le: Mer 27 Mai 2009 - 11:45    Sujet du message: [HO] Du faux-modulaire Répondre en citant

Dis moi tu ne serais pas un de mes frères cachés: j'ai fais beaucoup de maquette, j'ai une belle collection de Bd aussi, et enfin j'ai une petite collection de Rubik's cube (15 environs) Laughing Laughing Laughing. En tout cas très sympa ce petit coin passion.
Aurais tu un petit plan de ton reseau?
