MessagePosté le: Dim 17 Mai 2009 - 11:52    Sujet du message: Alimentations / Commandes Gaugemaster Répondre en citant

PublicitéSupprimer les publicités ?
Salut à tous,

de retour d'expo, j'ai remarqué, que bon nombre d'exposants manœuvraient avec des commandes de type Gaugemaster.

Personnellement, lorsque je fais rouler mes machines non DCC, je me sers d'un petit régulateur de type Méhano, c'est bien,
mais parfois il me fait des farces, donc j'aimerais, en attendant d'équiper toutes mes machines de décodeurs, avoir une alimentation
digne de ce nom.

Il y a longtemps que j'avais entendu parler de cette marque qui a toujours été synonyme de bon fonctionnement,
et d'excellents ralentis. Je me suis donc mis en quête de cette merveille sur le net, et j'ai trouvé un site en Angleterre qui en vendait
pour pas trop cher, seulement voilà il y a plusieurs modèles et comme je ne suis plus une flèche en électricité, je ne sais laquelle choisir. Embarassed


D'après ce que j'ai compris, il va falloir en plus de la commande à main, que j'investisse dans un transfo pour alimenter la dite commande.
Donc cruel dilemme, je pratique en plus deux échelles, donc j'aimerai trouvé un compromis pour pouvoir faire fonctionner mes deux échelles
avec la même commande.

Voici déjà les modèles que j'ai repéré:

http://railsofsheffield.com/walkabout-controller-w-JJJA7888.aspx

http://railsofsheffield.com/single-track-walkabout-controller-with-new-styl…

D'après ce que j'ai compris, la deuxième possède une simulation de freinage, ce qui aurait ma préférence.

J'ai une autre question, j'ai lu sur un autre forum que ce type d'alimentation ne convenait pas à certain moteurs, déjà lesquels, et pourquoi Question

Merci à ceussent qui ne laisseront pas le YODA, dans la béchamelle Mr. Green
_________________
Revenir en haut
MSN
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Dim 17 Mai 2009 - 12:24    Sujet du message: Alimentations / Commandes Gaugemaster Répondre en citant

Les deux modèles (j'en ai un des deux, le plus simple) sont des alimentations à impulsions de largeur variable ou à découpage (appellées aussi improprement à courant pulsé ou haché). La tension maximale est toujours présente, mais les impulsions étant de largeur variable, tout se passe comme si le moteur recevait un tension moyenne plus faible. Ce principe donne de meilleurs ralentis.
Le problème est que certains moteurs, notamment les moteurs à rotor sans fer (RSF), n'aiment pas du tout la fréquence à laquelle sont envoyées ses impulsions et cela les fait chauffer et parfois vibrer (Le même problème existait avec certains décodeur DCC).

Tu peux jeter un oeil sur l'excellent site de l'AMFN qui consacre une page à la réalisation d'un alim de ce type et qui explique tout cela en détail.
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Yoda
Flooder
Flooder

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 18 049
Prénom: Arnaud dit YODA
Echelle(s) pratiquée(s): Echelle N, On30 et Richter

MessagePosté le: Dim 17 Mai 2009 - 12:35    Sujet du message: Alimentations / Commandes Gaugemaster Répondre en citant

Super, un premier élément de réponse, les moteurs RSF, on les reconnait comment, j'en ai peut être et je ne le sais pas.
_________________
Revenir en haut
MSN
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Dim 17 Mai 2009 - 16:06    Sujet du message: Alimentations / Commandes Gaugemaster Répondre en citant

Les moteurs RSF sont assez coûteux, car ils ont un meilleur rendement. Je ne sais pas pour le N, mais cela m'étonnerais que les modèles courants en soient équipés, car cela augmenterait significativement leur prix. Il n'y a que dans certains kits artisanaux que j'en ai vu. Des marques telles que Faulhaber ou Maxon en fabriquent.
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Galloping Goose
Staff
Staff

Hors ligne

Inscrit le: 30 Mai 2007
Messages: 3 426
Prénom: Bernard
Echelle(s) pratiquée(s): N, HOn3, etc...

MessagePosté le: Dim 17 Mai 2009 - 16:20    Sujet du message: Alimentations / Commandes Gaugemaster Répondre en citant

Effectivement, il te faut en plus un transfo qui te délivre du 16 Volts pour alimenter ta Gauge. j'an ai une depuis....la nuit des temps, c'est costaud (la mienne a vu pas mal de court-circuits...), et le courant pulsé améliore sensiblement les ralentis. Par contre, celle avec la simulation de freinage, il faut une petite prise en main et je préfère nettement le modèle de base.
_________________
Bernard

" On compare parfois la cruauté de l’homme à celle des fauves, c’est faire injure à ces derniers.” Dostoievski
Revenir en haut
Visiter le site web du posteur MSN
Yoda
Flooder
Flooder

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 18 049
Prénom: Arnaud dit YODA
Echelle(s) pratiquée(s): Echelle N, On30 et Richter

MessagePosté le: Dim 17 Mai 2009 - 18:00    Sujet du message: Alimentations / Commandes Gaugemaster Répondre en citant

Merci beaucoup pour toutes ces précisions.
J'ai aussi trouvé çà:
http://railsofsheffield.com/combi-wall-mounted-1-amp-transformer-with-seper…

Et pour le transfo, ils ont çà, mais je me demande si je ne vais pas le commander chez conrad.
http://railsofsheffield.com/uncased-transformer-output-2-16v-ac-1-25a-t1-JJ…

ou encore celui là, plus cher:
http://railsofsheffield.com/output-2-16v-ac-1a-m1-JJJA723.aspx

Je pense que çà peut convenir, mais par contre quel est la différence pour la commande à main Question
_________________
Revenir en haut
MSN
uprr
Mountain
Mountain

Hors ligne

Inscrit le: 19 Jan 2008
Messages: 1 711
Prénom: philippe
Echelle(s) pratiquée(s): HO

MessagePosté le: Dim 17 Mai 2009 - 18:12    Sujet du message: Alimentations / Commandes Gaugemaster Répondre en citant

perso je teste actuellement l'alime de L'AMFN et je doit dire que c'est génial Okay
_________________
vive l'analogique!!!!!! en HO biensur!
http://uprr.skyrock.com
http://us.leforum.eu/t2156-mon-reseau.htm
Revenir en haut
Visiter le site web du posteur
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Dim 17 Mai 2009 - 18:33    Sujet du message: Alimentations / Commandes Gaugemaster Répondre en citant

Yoda a écrit:
Et pour le transfo, ils ont çà, mais je me demande si je ne vais pas le commander chez conrad.

Oui. Je pense que tu peux trouver l'équivalent moins cher chez Conrad ou Selectronic. Sans même parler des frais de port...

Yoda a écrit:
Je pense que çà peut convenir, mais par contre quel est la différence pour la commande à main Question

Tu veux dire du point de vue du transfo ? Aucune. C'est le même avec ou sans boitier. Ce dernier doit aussi inclure le fusible et le cordon.
Pour la commande proprement dite, la dernière que tu cites est prévue pour se fixer sur un panneau ou un TCO.
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Yoda
Flooder
Flooder

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 18 049
Prénom: Arnaud dit YODA
Echelle(s) pratiquée(s): Echelle N, On30 et Richter

MessagePosté le: Dim 17 Mai 2009 - 19:25    Sujet du message: Alimentations / Commandes Gaugemaster Répondre en citant

Merci Bruno, je pense que je ne vais prendre que la commande à main, la plus simple et le transfo en France, car il est vrai que les frais de ports seront moins chers si je le prend en France.
_________________
Revenir en haut
MSN
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Dim 17 Mai 2009 - 19:29    Sujet du message: Alimentations / Commandes Gaugemaster Répondre en citant

Okay De rien. Comme l'a indiqué Galloping, la commande simple fonctionne très bien.
Tu pourras toujours passer à quelque chose de plus sophistiqué plus tard, si vraiment tu en éprouves le besoin. Mais à ce moment là, il sera peut être temps de se tourner vers le DCC Wink
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Yoda
Flooder
Flooder

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 18 049
Prénom: Arnaud dit YODA
Echelle(s) pratiquée(s): Echelle N, On30 et Richter

MessagePosté le: Dim 17 Mai 2009 - 19:45    Sujet du message: Alimentations / Commandes Gaugemaster Répondre en citant

J'ai ce qu'il faut en DCC, mais comme un imbécile, j'ai acheté beaucoup de machines, et désormais, il me manque énormément de décodeur, donc actuellement,
je recherche donc une bonne alim en DC, et pour mon futur réseau, au moyen d'un inverseur, j'aurai les deux types d'alimentation, car toutes mes machines ne
sont pas DCC ready, et de toutes façons pour les porter, en On30, comme je n'ai pas envie de tout démonter, çà n'en sera que mieux.
_________________
Revenir en haut
MSN
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Dim 17 Mai 2009 - 21:39    Sujet du message: Alimentations / Commandes Gaugemaster Répondre en citant

Ah, OK. Je comprends mieux. C'est logique.
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
jblb_72
Mountain
Mountain

Hors ligne

Inscrit le: 11 Sep 2007
Messages: 1 020
Prénom: jerome
Echelle(s) pratiquée(s): HO, peu etre On30

MessagePosté le: Lun 18 Mai 2009 - 08:00    Sujet du message: Alimentations / Commandes Gaugemaster Répondre en citant

uprr a écrit:
perso je teste actuellement l'alime de L'AMFN et je doit dire que c'est génial Okay


j'ais du en fabriquer une petite dizaines pour des copains et je doit dire que je n'est aucun retour, alors soit ils ne l'utilisent pas, soit sa marche sans problèmes et on en entend plus parler.
_________________
@+
Jerome
Revenir en haut
MSN
Yoda
Flooder
Flooder

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 18 049
Prénom: Arnaud dit YODA
Echelle(s) pratiquée(s): Echelle N, On30 et Richter

MessagePosté le: Lun 18 Mai 2009 - 16:42    Sujet du message: Alimentations / Commandes Gaugemaster Répondre en citant

jblb_72 a écrit:
uprr a écrit:
perso je teste actuellement l'alime de L'AMFN et je doit dire que c'est génial Okay


j'ais du en fabriquer une petite dizaines pour des copains et je doit dire que je n'est aucun retour, alors soit ils ne l'utilisent pas, soit sa marche sans problèmes et on en entend plus parler.


AH, et c'est facile à faire ce genre d'alim, enfin pour un YODA je veux dire Mr. Green
_________________
Revenir en haut
MSN
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 21 146
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Lun 18 Mai 2009 - 17:40    Sujet du message: Alimentations / Commandes Gaugemaster Répondre en citant

Chez FB Systems, tu as le choix :

- asservie : http://www.fbsystems.com/page00010217.html
- pur continu : http://www.fbsystems.com/page00010223.html
- transformateurs : http://www.fbsystems.com/page000101b5.html

Exemple :

- en pur continu : une mobile W + 1 jeu de prises DIN + 1 transfo TR1 ( environ 110 euros le tout )
- en asservie : une mobile + 1 jeu de prises DIN + 1 transfo TR1 ( environ 94 euros le bout )

Mais il faut te fader le montage du transfo ( prise et câble 220 volts )

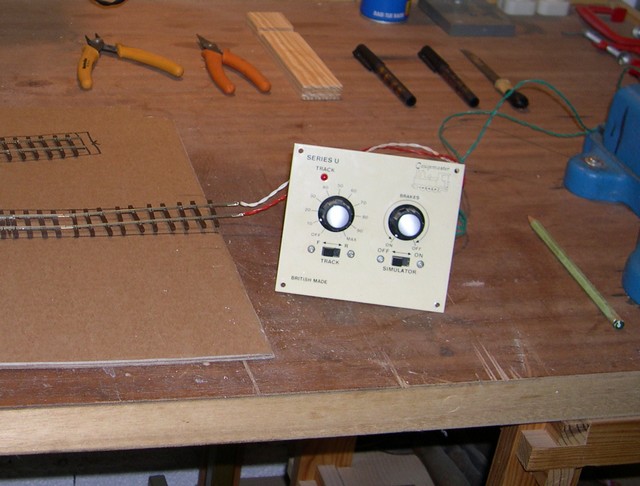

Perso, j'ai la commande à simulation 0 à 12 volts ( http://www.fbsystems.com/page0001021c.html ) + 1 transfo TR1

On la voit ici :


--
Note du Staff : Lien(s) mort(s).
