Bonsoir,

Toujours néophite, je souhaiterais savoir l'intérêt de construire son réseau (étagère?) de cette manière plutôt qu'utiliser "bêtement" un support en équerre éventuellement renforcé par une traverse.

Merci pour vos conseils
Cordialement
Dominique
_________________
Dominique
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Jeu 30 Avr 2009 - 19:46    Sujet du message: Réseau en LGirder Répondre en citant

syndom a écrit:
Toujours néophite, je souhaiterais savoir l'intérêt de construire son réseau (étagère?) de cette manière plutôt qu'utiliser "bêtement" un support en équerre éventuellement renforcé par une traverse.


Il y certainement sur le forum des personnes plus qualifiées que moi sur le sujet, mais d'une manière générale on peut dire que les avis sont partagés Wink

Le principal intérêt de la technique du L-Girder (Porteurs en L) est qu'elle offre la possibilité de faire des modifications sans gros bouleversement de la structure. Ceci par opposition aux solutions basées sur un plateau ou caisson fermé, avec ou non des profils découpés.

Dans tous les cas, il n'a pas une réponse unique à tous les problèmes, comme tu pourras le constater en parcourant ce forum. On peut y trouver des réseaux fixes utilisant la technique des L-Girders, mais aussi des modules d'expo utilisant cette même technique. Il y a aussi des reseaux fixes basés sur des caissons ou de simples plateaux posés sur des tasseaux.

Maintenant pour un réseau de type tour de pièce, quel que soit le type de structure retenu, il peut reposer sur des pieds ou bien sur des équères. C'est avant tout une question de poids...
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

En ligne

Inscrit le: 02 Juin 2007
Messages: 39 198
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Jeu 30 Avr 2009 - 23:25    Sujet du message: Réseau en LGirder Répondre en citant

syndom a écrit:
Toujours néophite, je souhaiterais savoir l'intérêt de construire son réseau (étagère?) de cette manière
plutôt qu'utiliser "bêtement" un support en équerre éventuellement renforcé par une traverse.

Spike a écrit:
Maintenant pour un réseau de type tour de pièce, quel que soit le type de structure retenu,
il peut reposer sur des pieds ou bien sur des équerres. C'est avant tout une question de poids...

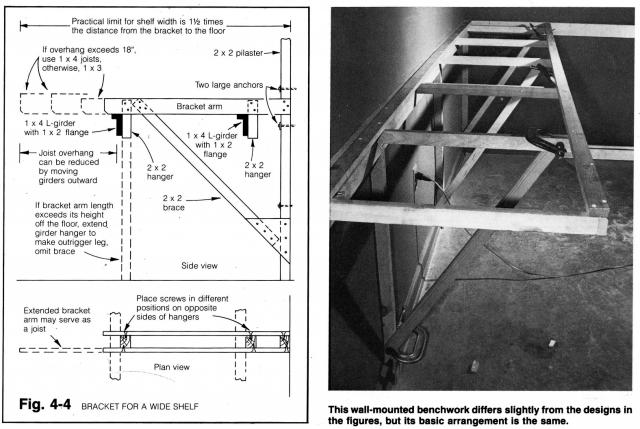

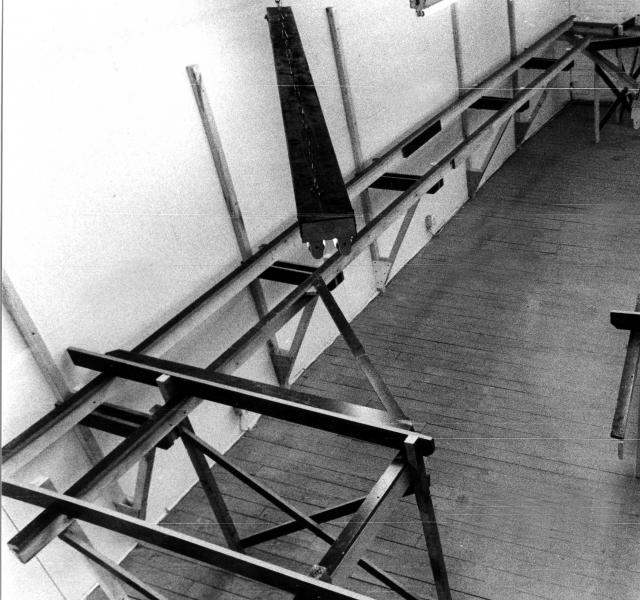

Dominique, voici qui devrait, je l'espère, répondre à tes questions, tout en illustrant parfaitement les propos de Bruno.
(Il s'agit, bien évidemment, de porteurs en L).





_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
syndom
Mikado
Mikado

Hors ligne

Inscrit le: 25 Avr 2009
Messages: 678
Prénom: Dominique
Echelle(s) pratiquée(s): Newbie N-US

MessagePosté le: Ven 1 Mai 2009 - 10:07    Sujet du message: Réseau en LGirder Répondre en citant

Merci pour ces infos.
En fait, j'avais vu également cette structure sous une autre appellation ("triangulaire") que je pense par ailleurs utiliser, mais la structure Lgirder que j'avais vue me semblait plus complexe en terme de structure, d'où mon manque de compréhension quant à son intérêt particulier.
_________________
Dominique
Revenir en haut
Ocatarinetabellatchitchix
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 12 189
Prénom: Pascal
Echelle(s) pratiquée(s): Tubesca

MessagePosté le: Sam 2 Mai 2009 - 05:14    Sujet du message: Réseau en LGirder Répondre en citant

Moi je dis,
une structure légère en treillis de tasseaux assemblés à mi bois posée sur des consoles métalliques genre crémaillères, c'est simple, rapide et très malléable.
On recouvre le treillage par du styrodur et on le façonne comme le réseau de arnaud.....

économie, rapidité, légèreté et grande liberté de changement si besoin est.

J'aime le L-Girder, j'ai même acheté le livre conseillé par Franck, mais dans la plupart des cas, dans un pays ou le bois coute cher, on peut faire autrement. J'en ai donné la preuve sur mon réseau avec la méthode du Spline Roadbed.

Un exemple de système de consoles

http://www.bcrdawsonsub.ca/ ( onglet construction ) Okay
_________________
En avant et au travers !
Revenir en haut
MSN
Ocatarinetabellatchitchix
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 12 189
Prénom: Pascal
Echelle(s) pratiquée(s): Tubesca

MessagePosté le: Dim 3 Mai 2009 - 05:16    Sujet du message: Réseau en LGirder Répondre en citant

Bête peut être mais pas idiot Mr. Green

Quand je te lis Alex ( pas que toi d'ailleurs), j'ai l'impression qu'on élève l'utilisation du L-Girder au rang de dogme.

Chaque procédé à ses avantages et ses inconvénients, il suffit de savoir de quoi on a besoin.

Pour mon OK&T, je ne vois vraiment pas l'avantage du L-Girder siffle siffle siffle
_________________
En avant et au travers !
Revenir en haut
MSN
jean-pierre
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 16 918
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Dim 3 Mai 2009 - 10:10    Sujet du message: Réseau en LGirder Répondre en citant

Il a raison OKT , rien ne doit être établi comme un dogme.
Papy Paponmimo me le disait encore au téléphone il y a quelques jours , notre modélisme , ce ne peut être avant
tout que de la liberté ……… J’ajouterais le rêve , l’imagination , la création , l’inventivité , souvent la fiction et parfois même
la fantaisie .
Que ce soit la technique pure ( menuiserie , pose de la voie , électricité-électronique digital ou pas etc.....)
Le matériel ( doit-il est patiné sobrement ou à l’excès, etc...etc....)
Le décor ( simple ou chargé , ville ou nature etc....etc....)
Nous recherchons en général une certaine cohérence , que nous avons choisi en nous servant
de notre imagination et de notre documentation ( le forum est important pour cela ) le reste nous appartient bien sûr.

Sur mon réseau j’ai un module en L-Girder et l’autre classique et vogue la galère , ce fut en fonction des besoins.
Lorsque j’étais adolescent je me rappelle les puriste de l’asso des amis des chemins de fer et leur intégrisme
modélistique .

Bien sûr aucun propos polémique juste mon Credo .
J’admire le réseau de l'ami Kocha que j’ai vu dans les revues et surtout j’espère le visiter un jour
pourvu qu’il ne m’attende pas avec une kalachnikov . gaulois Mr. Green
________________
jean-pierre
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
el-capitan
Porter
Porter

Hors ligne

Inscrit le: 27 Avr 2009
Messages: 52
Prénom: Alain
Echelle(s) pratiquée(s): HO, On3/30

MessagePosté le: Lun 4 Mai 2009 - 16:20    Sujet du message: Réseau en LGirder Répondre en citant

Salut

J'ai construit mon réseau sur les étalages IVAR de chez IKEA. en dessus j'ai fait une sorte de L-girder le long des étalages. Cela me permet d'avoir un réseau avec plein d'espace de stockage en dessous. vous pouvez vous faire une image à l'adresse suivante:

http://www.pbase.com/kapalain/surfline&page=all
_________________
So long

Alain Kap, MMR
NMRA #099843
SFRH&MS #3590
www.cajonpass.lu
www.modellbahnfreunde.net

The light at the end of the tunnel is a train....
from the Santa Fe
Revenir en haut
clael
Consolidation
Consolidation

Hors ligne

Inscrit le: 21 Mar 2008
Messages: 279
Prénom: Lawrence
Echelle(s) pratiquée(s): N

MessagePosté le: Lun 4 Mai 2009 - 18:49    Sujet du message: Réseau en LGirder Répondre en citant

Pas mal mais pour en revenir à ce sujet, tout le monde a sa propre méthode et pour autant que l'on se sente bien avec, c'est l'essentiel. Je suis en train de construire mon réseau sur base du même principe qu'OKT mais avec des variantes bien que le système L Girder aurait pu convenir. Bref chacun son choix
