MessagePosté le: Mar 17 Fév 2009 - 11:59    Sujet du message: Construction d'un water tank. Répondre en citant

PublicitéSupprimer les publicités ?
[
img][/img]

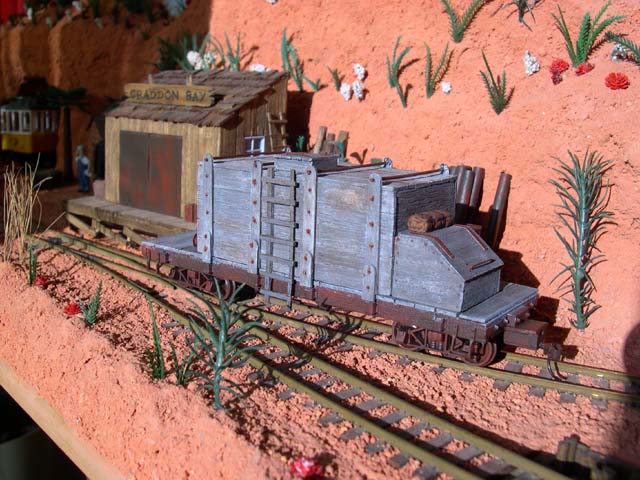

Et si on construisait un water tank sur la base d'un plat Bachmann.
Rien de plus simple avec un peu de méthode, du temps et quelques matériaux simples, des baguettes de 2 mm d'épaisseur en cagette de Rocamadour( bien sur il est possible d'acheter des baguettes dans tout bon magasin de modélisme), des touyettes à café en bois, de la colle blanche, un cutter,papier, crayon et l'indispensable Chopper.
Alors cela vous tente?
_________________
la vérité est ailleurs
Revenir en haut
pelican
Big Boy
Big Boy

Hors ligne

Inscrit le: 30 Mai 2007
Messages: 2 842
Prénom: André
Echelle(s) pratiquée(s): G, On30, On18, H0n30, Z

MessagePosté le: Mar 17 Fév 2009 - 14:53    Sujet du message: Construction d'un water tank. Répondre en citant

j'ai des touyettes à café (en fait, des fourchettes à frites !) , de la colle blanche, un cutter, papier, crayon ... crayon ?? où est passé ce fichu crayon .. grmblmgrr !!... ayé !! crayon !! , et l'indispensable Chopper !
ah oui !!! j'ai AUSSI un plat bachmann !!
par contre, la cagette de Rocamadour ... Coyotte
_________________
Pélican Chairman of the Pélican Rail Road
Revenir en haut
rocamadour
Consolidation
Consolidation

Hors ligne

Inscrit le: 15 Fév 2009
Messages: 286
Prénom: alain
Echelle(s) pratiquée(s): On30, N, Gn15

MessagePosté le: Mar 17 Fév 2009 - 16:41    Sujet du message: Construction d'un water tank. Répondre en citant

Pas de problème, n'importe quelle baguette de 2 mm d'épaisseur par 5 mm de large convient.

Je commence par tracer les contours du modèle sur du papier quadrillé et je place du scotch côté collant vers le haut pour tenir les bouts de bois le temps du collage.
_________________
la vérité est ailleurs
Revenir en haut
rocamadour
Consolidation
Consolidation

Hors ligne

Inscrit le: 15 Fév 2009
Messages: 286
Prénom: alain
Echelle(s) pratiquée(s): On30, N, Gn15

MessagePosté le: Mar 17 Fév 2009 - 16:43    Sujet du message: Construction d'un water tank. Répondre en citant

Par contre, j'ai du mal à insérer la photo ad hoc.
HELP!
_________________
la vérité est ailleurs
Revenir en haut
jean-pierre
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 16 951
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Mar 17 Fév 2009 - 19:57    Sujet du message: Construction d'un water tank. Répondre en citant

Vraiment sympa ton Water tank.

__________________
jean-pierre
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH
Revenir en haut
Visiter le site web du posteur
pelican
Big Boy
Big Boy

Hors ligne

Inscrit le: 30 Mai 2007
Messages: 2 842
Prénom: André
Echelle(s) pratiquée(s): G, On30, On18, H0n30, Z

MessagePosté le: Mar 17 Fév 2009 - 20:54    Sujet du message: Construction d'un water tank. Répondre en citant

une photo plus grande du water tank à roulettes :

quelle photo tu veux insérer ??
_________________
Pélican Chairman of the Pélican Rail Road
Revenir en haut
shay28
Staff
Staff

Hors ligne

Inscrit le: 24 Mai 2007
Messages: 7 140
Prénom: Didier
Echelle(s) pratiquée(s): HO, HOn30

MessagePosté le: Mer 18 Fév 2009 - 12:00    Sujet du message: Construction d'un water tank. Répondre en citant

vraiment sympa euh... je regarde dans l'atelier il y a tout c'est bon pour moi aussi
_________________
@+
Didier

La Mine d'Elodium V 2.0
Revenir en haut
Visiter le site web du posteur
LOG MAN
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Aoû 2007
Messages: 3 000
Prénom: titi
Echelle(s) pratiquée(s): ON30

MessagePosté le: Mer 18 Fév 2009 - 12:23    Sujet du message: Construction d'un water tank. Répondre en citant

Shocked C'est quoi un craillon ?? Shocked
_________________
THIERRY
Si tu as le Nord en face, tu as donc le Sudoku.
Revenir en haut
rocamadour
Consolidation
Consolidation

Hors ligne

Inscrit le: 15 Fév 2009
Messages: 286
Prénom: alain
Echelle(s) pratiquée(s): On30, N, Gn15

MessagePosté le: Mer 18 Fév 2009 - 17:48    Sujet du message: Construction d'un water tank. Répondre en citant


J'ai réussi à insérer la photo de la légende précédente
_________________
la vérité est ailleurs
Revenir en haut
rocamadour
Consolidation
Consolidation

Hors ligne

Inscrit le: 15 Fév 2009
Messages: 286
Prénom: alain
Echelle(s) pratiquée(s): On30, N, Gn15

MessagePosté le: Mer 18 Fév 2009 - 17:54    Sujet du message: Construction d'un water tank. Répondre en citant


Les baguettes sont collées une à une à la colle à bois en s'aidant des plaques et équerres de charpente
pour l'équerrage et le collage.

Les 2 côtés et le toit sont réalisés en même temps

_________________
la vérité est ailleurs
Revenir en haut
rocamadour
Consolidation
Consolidation

Hors ligne

Inscrit le: 15 Fév 2009
Messages: 286
Prénom: alain
Echelle(s) pratiquée(s): On30, N, Gn15

MessagePosté le: Mer 18 Fév 2009 - 17:59    Sujet du message: Construction d'un water tank. Répondre en citant


Collage des côtés et des bouts à l'équerre.

Puis de l'ensemble pour former le corps de water tank.

Et collage du toit.
_________________
la vérité est ailleurs
Revenir en haut
rocamadour
Consolidation
Consolidation

Hors ligne

Inscrit le: 15 Fév 2009
Messages: 286
Prénom: alain
Echelle(s) pratiquée(s): On30, N, Gn15

MessagePosté le: Mer 18 Fév 2009 - 18:11    Sujet du message: Construction d'un water tank. Répondre en citant


Les renforts constitués des fameuse touyettes à café sont collés de manière à coincider avec les renforts de rancher du wagon Bachmann.
Ils sont doublés en bas pour rejoindre les renforts Bachmann et dépassés sur les côtés du platelage.
Un renfort est ajouté sur le haut du wagon pour éviter que celui-ci ne s'ouvre sous le poids de l'eau.

Vue du dessus. Des clous de l'octant à tête octogonale sont ajoutés à espace régulier.

_________________
la vérité est ailleurs
Revenir en haut
rocamadour
Consolidation
Consolidation

Hors ligne

Inscrit le: 15 Fév 2009
Messages: 286
Prénom: alain
Echelle(s) pratiquée(s): On30, N, Gn15

MessagePosté le: Mer 18 Fév 2009 - 18:15    Sujet du message: Construction d'un water tank. Répondre en citant


Pour le platelage du wagon, j'utilise des baguettes si possible pas trop régulière, pour figurer l'état d'usage, après avoir retirer le volant de frein qui sera remis en place après décoration.
_________________
la vérité est ailleurs
Revenir en haut
pelican
Big Boy
Big Boy

Hors ligne

Inscrit le: 30 Mai 2007
Messages: 2 842
Prénom: André
Echelle(s) pratiquée(s): G, On30, On18, H0n30, Z

MessagePosté le: Jeu 19 Fév 2009 - 08:30    Sujet du message: Construction d'un water tank. Répondre en citant

oui, mais non !!!! Evil or Very Mad

ça commence mal !! ta liste n'est pas complète !!! je n'ai pas de clou a tête octomachin de chez l'Octan !!!! Coyotte
tu as la ref ?? Wink
_________________
Pélican Chairman of the Pélican Rail Road
Revenir en haut
shay28
Staff
Staff

Hors ligne

Inscrit le: 24 Mai 2007
Messages: 7 140
Prénom: Didier
Echelle(s) pratiquée(s): HO, HOn30

MessagePosté le: Jeu 19 Fév 2009 - 09:43    Sujet du message: Construction d'un water tank. Répondre en citant

prend des grandt line André
