MessagePosté le: Mer 14 Jan 2009 - 00:04    Sujet du message: [TECHNIQUE] Structures métalliques Répondre en citant

PublicitéSupprimer les publicités ?

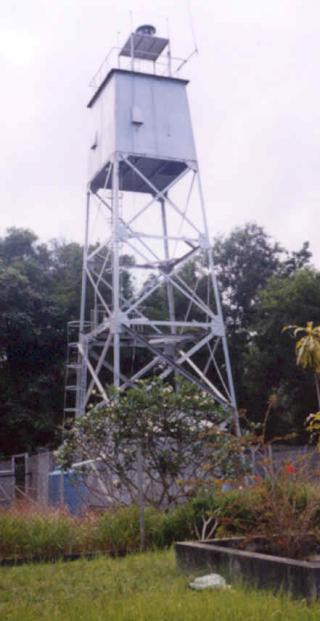

Je cherche à construire une structure métallique en treillis qui reprend la même technique que celle employée sur cette photo :

Je manque d'information sur la façon de réaliser cela en profilés plastique. Quel est le type de profilé, I, L ? Quelle taille ? Etc.
Auriez-vous des articles ou bouquins qui donnent des exemples de réalisation ? Merci.
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
BEn
Big Boy
Big Boy

Hors ligne

Inscrit le: 31 Mai 2007
Messages: 3 524
Prénom: Benoît
Echelle(s) pratiquée(s): 1:1 (parfois), On30 (parfois)

MessagePosté le: Mer 14 Jan 2009 - 00:29    Sujet du message: [TECHNIQUE] Structures métalliques Répondre en citant

AS-tu déjà entendu parler de la technique du "treillis continu" de Jacques le Plat ?
Afin d'éviter de multiples aléas de collage de profilés, ce dernier découpe sa structure d'un bloc dans une plaque de plastique, et ensuite l'habille là où du relief est nécessaire. Tout la partie métallique est en fait d'un bloc, il y a juste les parements et les plaques de rivetage ou de soudure qui sont rapportés pour faire croire à un élément constitué de multiples éléments; Inconvénient majeur de la méthode : les chutes de styrène sont nombreuses et parfois non ré-exploitables (bien que, quand on veut...).
Cette technique a été décrite dans "Bons Baisers de Ferbach", ainsi que dans un Loco Revue, celui où il décrivait la construction du réservoir de son usine.
_________________
Fan de Kotcha.
Revenir en haut
Visiter le site web du posteur Skype
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mer 14 Jan 2009 - 00:45    Sujet du message: [TECHNIQUE] Structures métalliques Répondre en citant

Ah mince, je n'ai pas pensé au bouquin de Jack the Dish ! Merci BEn Okay
C'est vrai que cette méthode est astucieuse... Je ressorts le livre de ma bibliothèque de ce pas Wink
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
recha
Mountain
Mountain

Hors ligne

Inscrit le: 31 Juil 2008
Messages: 1 926
Prénom: René
Echelle(s) pratiquée(s): HO - O

MessagePosté le: Mer 14 Jan 2009 - 01:14    Sujet du message: [TECHNIQUE] Structures métalliques Répondre en citant

selon la photo, c'est la même structure que pour les tours d'eau
_________________
Recha
--------
http://mfq.xooit.fr/index.php
Réseau CFCR échelle O
Revenir en haut
Visiter le site web du posteur
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mer 14 Jan 2009 - 01:45    Sujet du message: [TECHNIQUE] Structures métalliques Répondre en citant

recha a écrit:
selon la photo, c'est la même structure que pour les tours d'eau


Oui, sans doute. En fait c'est la photo d'un phare. Mais c'était juste un exemple. La structure que j'ai en tête est plus massive...
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 39 201
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Mer 14 Jan 2009 - 02:09    Sujet du message: [TECHNIQUE] Structures métalliques Répondre en citant

Spike a écrit:

 En fait c'est la photo d'un phare.

Tiens, ça me donne une idée. Que diriez-vous d'un chemin de fer canne-à-sucrier (disons dans une île proche des USA) ?
Non loin de là, on pourrait voir se dresser ce genre de structure (disons un mirador), dans laquelle un brave G.O. du
pays voisin veillerait à ce que les pris... vacanciers dont il a la charge ne sortent pas inopinément de leur village de vacances,
risquant ainsi de se faire écraser par une locomotive à vapeur Baldwin à 30" d'écartement... Ca pourrait faire un chouette
réseau en On30, avec un joli décor exotique de palmiers. Enfin, moi j'trouve... Non ? C'est pas une bonne idée ? Bon. Neutral
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
recha
Mountain
Mountain

Hors ligne

Inscrit le: 31 Juil 2008
Messages: 1 926
Prénom: René
Echelle(s) pratiquée(s): HO - O

MessagePosté le: Mer 14 Jan 2009 - 02:19    Sujet du message: [TECHNIQUE] Structures métalliques Répondre en citant

Si tu expliquais un peu ou ton idée n'est pas encore claire. Laughing
_________________
Recha
--------
http://mfq.xooit.fr/index.php
Réseau CFCR échelle O
Revenir en haut
Visiter le site web du posteur
Franck Tavernier
Mountain
Mountain

Hors ligne

Inscrit le: 17 Sep 2007
Messages: 1 216
Prénom: Franck
Echelle(s) pratiquée(s): On2 / On30

MessagePosté le: Mer 14 Jan 2009 - 11:54    Sujet du message: [TECHNIQUE] Structures métalliques Répondre en citant

Effectivement, la meilleure méthode est celle de Jack the Dish, dans son album "bons baisers de Ferbach", il utilise d'ailleurs pour ce faire exclusivement du MEK pour coller ses profilés, attention, ne pas fumer pendant l'assemblage, le MEK est extremement inflammable...
Travailler également dans une pièce très bien ventilée...
_________________
That's all folks!
Franck.

http://public.fotki.com/FranckTavernier
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mer 14 Jan 2009 - 12:52    Sujet du message: [TECHNIQUE] Structures métalliques Répondre en citant

C'est évident, je tiens à mes neurones ! Enfin, le peu qui reste Merci pour eux, Franck !

J'ai parcouru le chapitre du livre de JLP. Cependant la structure présentée n'est pas tout à fait ce que j'ai en tête. Je pense à quelque chose utilisant des profils verticaux en H et des poutrelles en I ainsi que des croisillons (Désolé, je ne connais pas les termes appropriés), donnant globalement une structure en parallépipède rectangle (je l'ai bien dit, Fred ?).

Ce que je cherche à déterminer, c'est comment sont réalisés les assemblages de ces éléments en réalité. Je me prends peut être la tête, mais je ne voudrais pas faire quelque chose de shadock. Il n'y a pas un bouquin du style: Charpentes et structures métalliques pour les nuls ? Very Happy
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Franck Tavernier
Mountain
Mountain

Hors ligne

Inscrit le: 17 Sep 2007
Messages: 1 216
Prénom: Franck
Echelle(s) pratiquée(s): On2 / On30

MessagePosté le: Mer 14 Jan 2009 - 13:55    Sujet du message: [TECHNIQUE] Structures métalliques Répondre en citant

Souvent sur ce gnre d'ouvrages (comme celui que tu as illustré) les profilés sont en L, sur les mats de type PYL (3 pieds) ou MAL (4 pieds)...Les assemblages se faisaient autrefois à l'aide de rivets et goussets de renforts aux jonctions, de nos jours, les rivets sont remplacés par des boulons + écrous...

Je n'ai jamais vu ce type d'ouvrage avec des profilés de IPN; IPE, HEA; HEB; HEC...Je ne dis pas que cela n'existe pas, mais en structure légère comme illustré...

Les IPN et IPE sont des profilés en I, la différence est que l'IPN est ancien (on utilise de nos jours des IPE), que l'aile est pourvu d'un fruit (épaisseur de l'aile allant en dimunant de l'intérieur du I vers l'extérieur) pour se terminer par un congé (bord arrondi de l'extrémité de l'aile). L'IPE n'a pas de fruit, pas de congé...

Les HEA; B et C sont des profils en H, de différentes dimensions... Okay
_________________
That's all folks!
Franck.

http://public.fotki.com/FranckTavernier
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mer 14 Jan 2009 - 14:01    Sujet du message: [TECHNIQUE] Structures métalliques Répondre en citant

Merci Franck. Il faudrait que je trouve une photo d'une structure plus proche de celle que je veux faire. Stay tuned Wink
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mer 14 Jan 2009 - 15:39    Sujet du message: [TECHNIQUE] Structures métalliques Répondre en citant

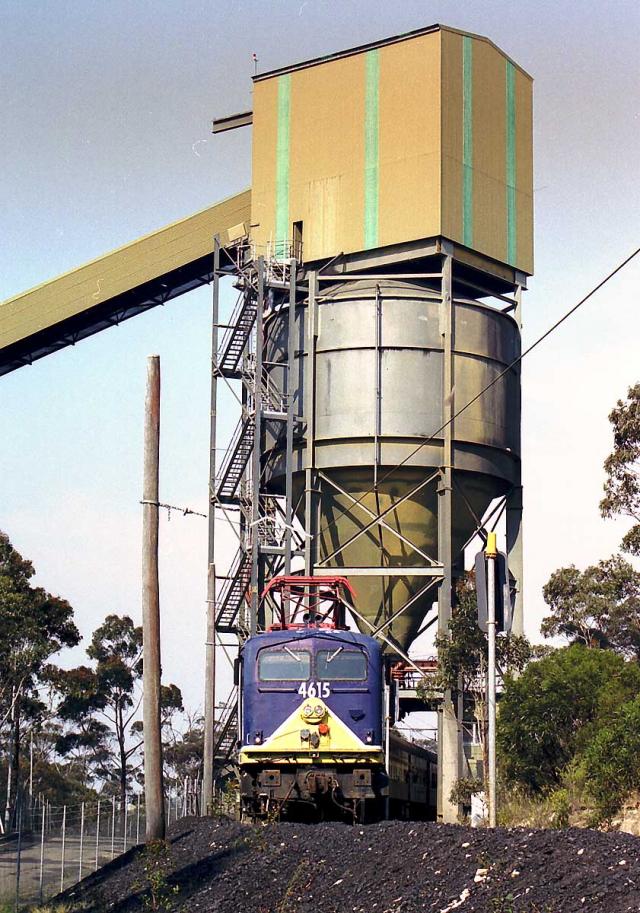

Okay. Pas facile de trouver une photo représentative. Mais, bon, voici quelque chose d'assez proche en terme de structure :



On voit assez bien les différents types de profilés utilisés.
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
BEn
Big Boy
Big Boy

Hors ligne

Inscrit le: 31 Mai 2007
Messages: 3 524
Prénom: Benoît
Echelle(s) pratiquée(s): 1:1 (parfois), On30 (parfois)

MessagePosté le: Mer 14 Jan 2009 - 15:41    Sujet du message: [TECHNIQUE] Structures métalliques Répondre en citant

J'ai un bouquin sur le calcul des structures et un autre sur les constructions soudées. Peut-être y aura-t-il quelques illustration dedans. Réponse ce soir.
_________________
Fan de Kotcha.
Revenir en haut
Visiter le site web du posteur Skype
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mer 14 Jan 2009 - 16:12    Sujet du message: [TECHNIQUE] Structures métalliques Répondre en citant

BEn a écrit:
J'ai un bouquin sur le calcul des structures et un autre sur les constructions soudées. Peut-être y aura-t-il quelques illustration dedans. Réponse ce soir.


Merci BEn. Il n'y a pas urgence Wink
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
BEn
Big Boy
Big Boy

Hors ligne

Inscrit le: 31 Mai 2007
Messages: 3 524
Prénom: Benoît
Echelle(s) pratiquée(s): 1:1 (parfois), On30 (parfois)

MessagePosté le: Mer 14 Jan 2009 - 16:28    Sujet du message: [TECHNIQUE] Structures métalliques Répondre en citant

Heureusement ! Je ne me voyais pas quitter le boulot pour aller chercher le bouquin chez moi, à l'étage !
_________________
Fan de Kotcha.
Revenir en haut
