Salut à tous,

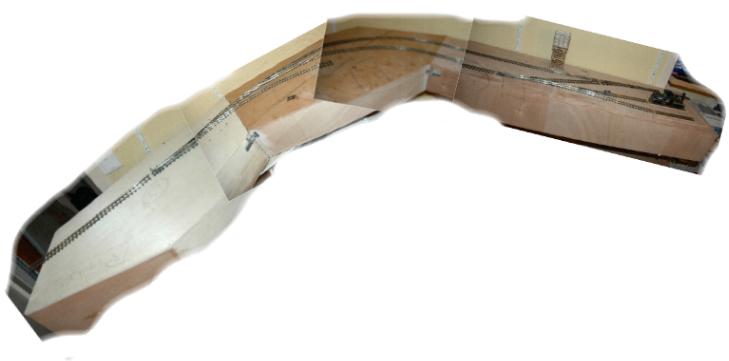

Voici les débuts de mon réseau. Il sagit d'un assamblage de photo. Il mesure 2X1.5m.

Il comporte un remise (27X24cm), là ou ce situe la Shay, une zone de déchargement des troncs au milieu du réseau, une scirie 35X20cm) sur la gauche, ainsi que quleques cabanes et une batisse (21X11 cm) qui sert de bureau, cantine, ect

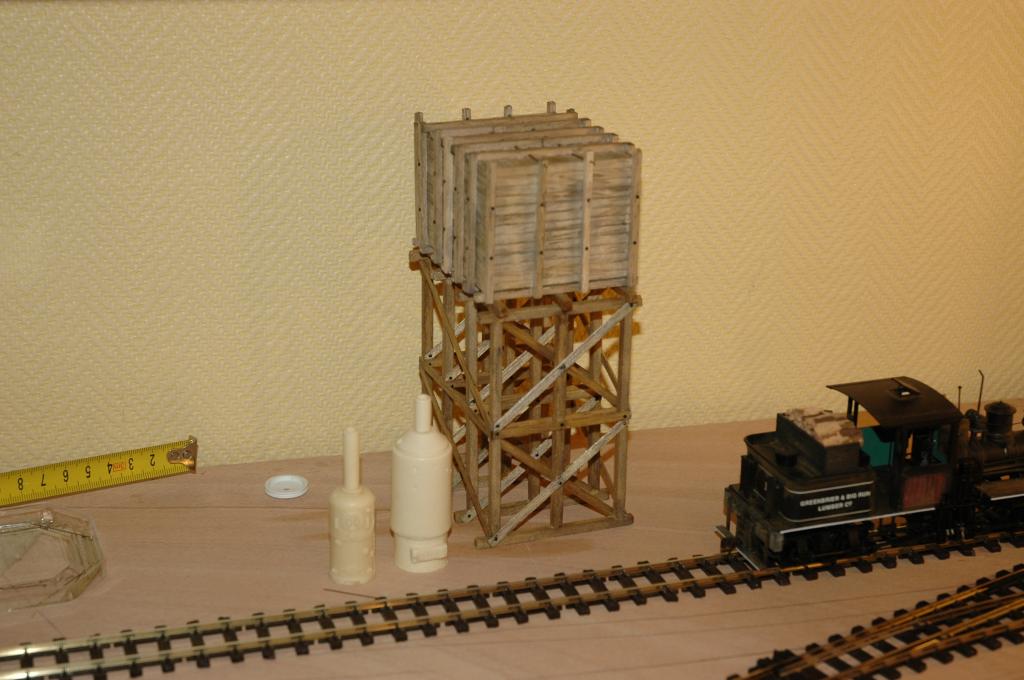

Le Water Tank est de réalisation perso.

Voila,la suite petit à petit :





_________________
Bougnat Connection : In Saucisson, we trust.

Il y a 2 sortes d'individus : Les Bougnats et ceux qui rêvent de l'être......

http://youtu.be/Y35QriL2Ubk
http://youtu.be/Lx2klwxUpkw
http://youtu.be/1EWuiLXyBhw


Dernière édition par BougnatMan le Jeu 7 Avr 2016 - 19:42; édité 3 fois
Revenir en haut
BougnatMan
Staff
Staff

En ligne

Inscrit le: 15 Oct 2008
Messages: 2 808
Prénom: FRED
Echelle(s) pratiquée(s): On30, N, Live Steam G scale

MessagePosté le: Jeu 18 Déc 2008 - 20:54    Sujet du message: [On30] The Fraggle Rock Lumber Co Railroad Répondre en citant

Voici une autre vue du réseau :


_________________
Bougnat Connection : In Saucisson, we trust.

Il y a 2 sortes d'individus : Les Bougnats et ceux qui rêvent de l'être......

http://youtu.be/Y35QriL2Ubk
http://youtu.be/Lx2klwxUpkw
http://youtu.be/1EWuiLXyBhw
Revenir en haut
BougnatMan
Staff
Staff

En ligne

Inscrit le: 15 Oct 2008
Messages: 2 808
Prénom: FRED
Echelle(s) pratiquée(s): On30, N, Live Steam G scale

MessagePosté le: Ven 19 Déc 2008 - 00:59    Sujet du message: [On30] The Fraggle Rock Lumber Co Railroad Répondre en citant

Et la petite dernière de la nuit, le début de la construction de la remise à loco :


_________________
Bougnat Connection : In Saucisson, we trust.

Il y a 2 sortes d'individus : Les Bougnats et ceux qui rêvent de l'être......

http://youtu.be/Y35QriL2Ubk
http://youtu.be/Lx2klwxUpkw
http://youtu.be/1EWuiLXyBhw
Revenir en haut
BougnatMan
Staff
Staff

En ligne

Inscrit le: 15 Oct 2008
Messages: 2 808
Prénom: FRED
Echelle(s) pratiquée(s): On30, N, Live Steam G scale

MessagePosté le: Ven 19 Déc 2008 - 21:09    Sujet du message: [On30] The Fraggle Rock Lumber Co Railroad Répondre en citant

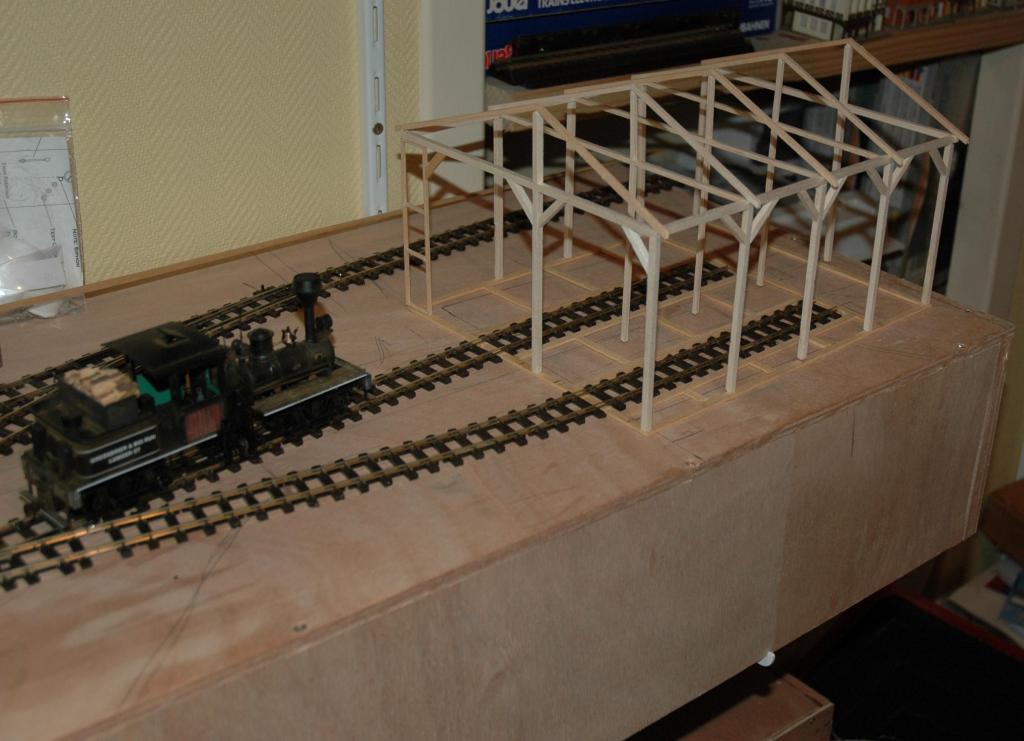

Comme à chaque jour suffit sa peine et que vous etes fievreux, si je le sens, voici la charpente en place. il reste à mettre les pièces de liaisons et de maintiens de cette dernière:


_________________
Bougnat Connection : In Saucisson, we trust.

Il y a 2 sortes d'individus : Les Bougnats et ceux qui rêvent de l'être......

http://youtu.be/Y35QriL2Ubk
http://youtu.be/Lx2klwxUpkw
http://youtu.be/1EWuiLXyBhw
Revenir en haut
BougnatMan
Staff
Staff

En ligne

Inscrit le: 15 Oct 2008
Messages: 2 808
Prénom: FRED
Echelle(s) pratiquée(s): On30, N, Live Steam G scale

MessagePosté le: Sam 20 Déc 2008 - 13:53    Sujet du message: [On30] The Fraggle Rock Lumber Co Railroad Répondre en citant

Pour en revenir à la question de Bubule concernant les interfaces voici comment je procede.

Les interfaces sont en CP de 22mm, cela assure un maintien parfait et evite toutes déformations. Le reste du module est en CP de 10mm.

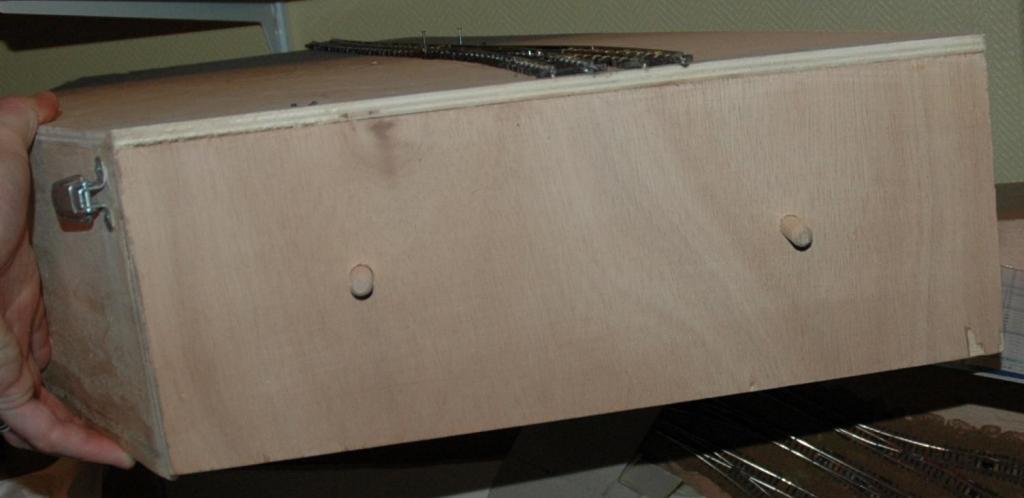

Pour relier 2 modules , j'utilise des tourillons de bois ou des chevilles 10mm. Méthode simple et efficace. Je place les 2 modules plan de roulement contre terre et je mets en place mes 2 chevilles collées d'un coté et libre de l'autre. D'ou l'importance du CP de 22mm, elles ne bouge pas et evite d'avoir du jeu.

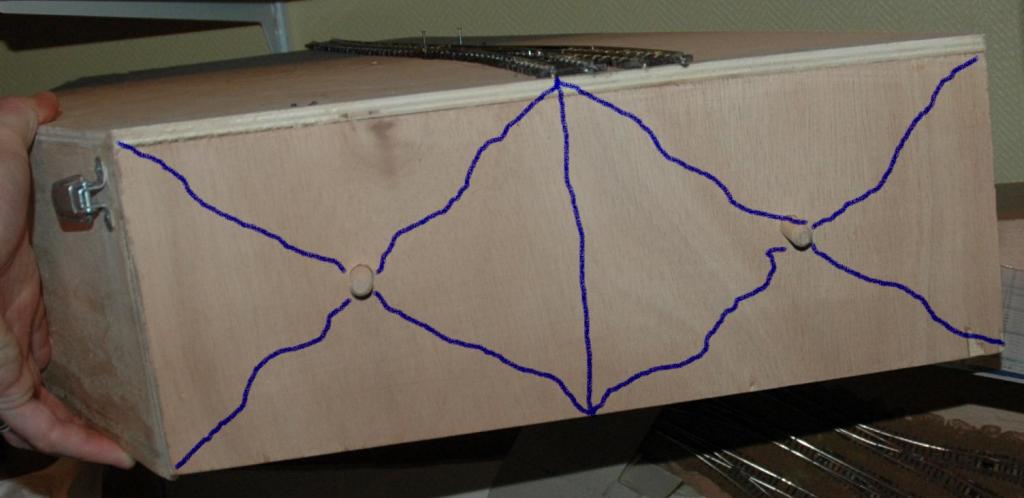

Pour positionner les chevilles je partage en 2 l'interface de manière à obtenir 2 rectangles verticaux puis trace le centre des rectangles. Voir photo :



Utiliser quand même une règle pour le faire

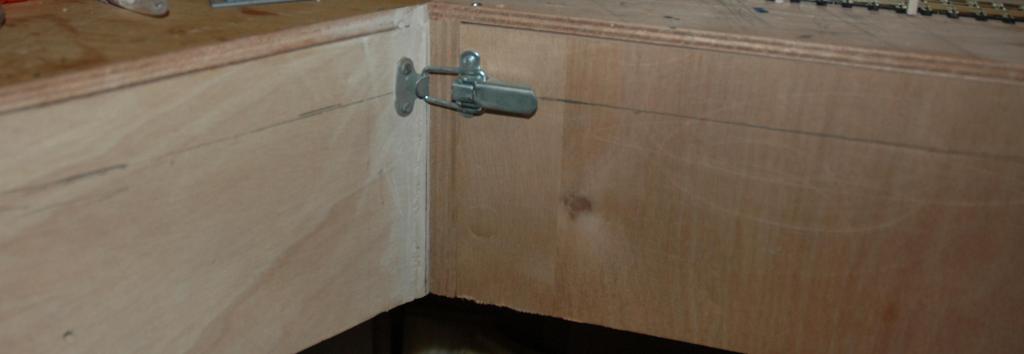

Pour maintenir les modules entre eux j'utilise de petites fermetures que l'on trouve dans tout bon mag de brico. Elles permettent de souquer fermement les 2 modules.

Donc chevilles de positionnement et fermetures = ensemble indéformable et qualité de roulement.


_________________
Bougnat Connection : In Saucisson, we trust.

Il y a 2 sortes d'individus : Les Bougnats et ceux qui rêvent de l'être......

http://youtu.be/Y35QriL2Ubk
http://youtu.be/Lx2klwxUpkw
http://youtu.be/1EWuiLXyBhw
Revenir en haut
BougnatMan
Staff
Staff

En ligne

Inscrit le: 15 Oct 2008
Messages: 2 808
Prénom: FRED
Echelle(s) pratiquée(s): On30, N, Live Steam G scale

MessagePosté le: Dim 21 Déc 2008 - 08:03    Sujet du message: [On30] The Fraggle Rock Lumber Co Railroad Répondre en citant

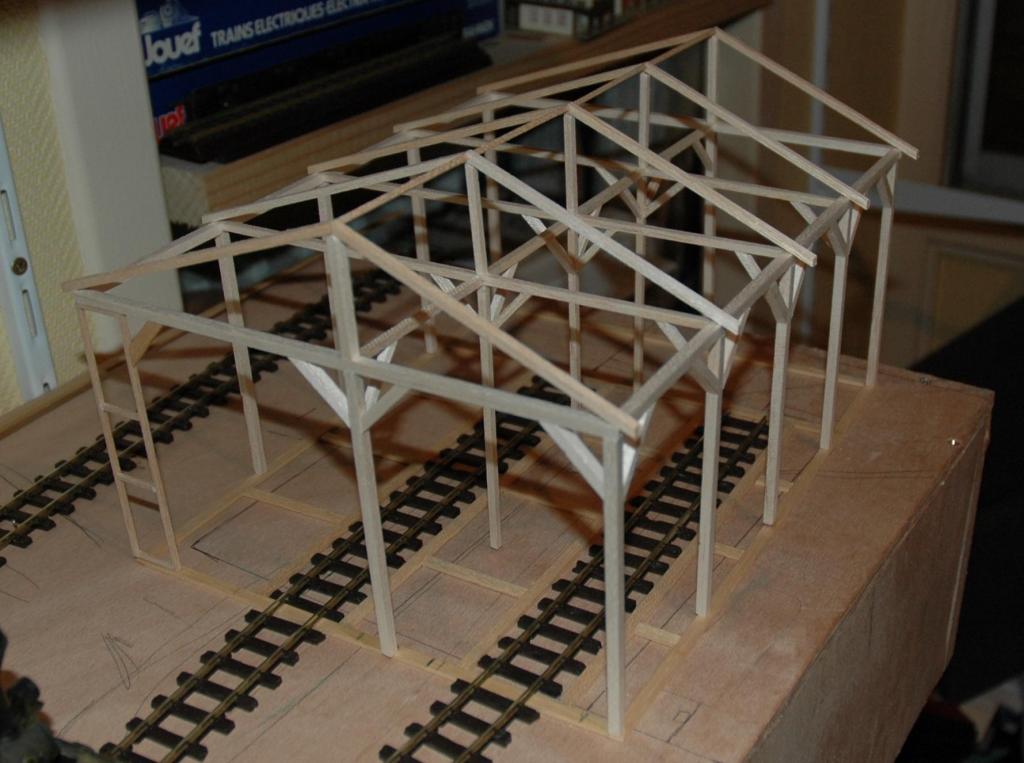

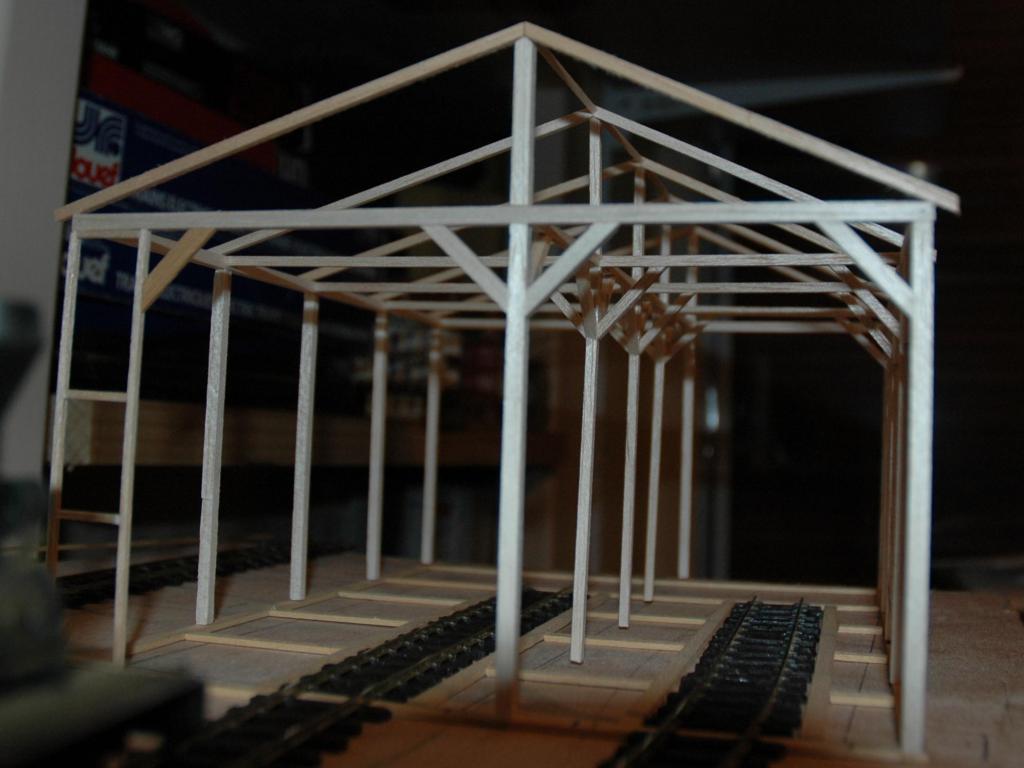

Bon, cette fois c'est bon j'ai terminé la charpente de la remise. Reste plus qu'à passer à "l'habillage"....




_________________
Bougnat Connection : In Saucisson, we trust.

Il y a 2 sortes d'individus : Les Bougnats et ceux qui rêvent de l'être......

http://youtu.be/Y35QriL2Ubk
http://youtu.be/Lx2klwxUpkw
http://youtu.be/1EWuiLXyBhw
Revenir en haut
pelican
Big Boy
Big Boy

Hors ligne

Inscrit le: 30 Mai 2007
Messages: 2 842
Prénom: André
Echelle(s) pratiquée(s): G, On30, On18, H0n30, Z

MessagePosté le: Dim 21 Déc 2008 - 10:03    Sujet du message: [On30] The Fraggle Rock Lumber Co Railroad Répondre en citant

mouais !!! dur, mais on meurt pas de soif ...
petite remarque concerant la charpente : elle semble un peu légère !! tu renforcerais pas un peu en ajoutant une panne entre la faitière et la sablière ?? et des contrefiches ??
sauf si elle sera recouverte et non visible !


voir ce lien pour les charpentes et toitures : charpente
_________________
Pélican Chairman of the Pélican Rail Road
Revenir en haut
BougnatMan
Staff
Staff

En ligne

Inscrit le: 15 Oct 2008
Messages: 2 808
Prénom: FRED
Echelle(s) pratiquée(s): On30, N, Live Steam G scale

MessagePosté le: Dim 21 Déc 2008 - 10:41    Sujet du message: [On30] The Fraggle Rock Lumber Co Railroad Répondre en citant

tu a raison andré, je vais completer ma charpente meme si elle est partiellement cachee. Je veux qu elle soit réelle au max
_________________
Bougnat Connection : In Saucisson, we trust.

Il y a 2 sortes d'individus : Les Bougnats et ceux qui rêvent de l'être......

http://youtu.be/Y35QriL2Ubk
http://youtu.be/Lx2klwxUpkw
http://youtu.be/1EWuiLXyBhw
Revenir en haut
Ocatarinetabellatchitchix
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 12 189
Prénom: Pascal
Echelle(s) pratiquée(s): Tubesca

MessagePosté le: Dim 21 Déc 2008 - 11:30    Sujet du message: [On30] The Fraggle Rock Lumber Co Railroad Répondre en citant

NFever a écrit:
meme si elle est partiellement cachee. Je veux qu elle soit réelle au max


Oh alors il te manque pas mal de boiserie dedans Shocked

Quelques idées ... Cool http://us.leforum.eu/t1176-Charpente.htm

( charpente auvergnate d'une ferme de Messiex ) Mr. Green
_________________
En avant et au travers !
Revenir en haut
MSN
excalibur34
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Nov 2007
Messages: 13 871
Prénom: bruno
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 21 Déc 2008 - 11:40    Sujet du message: [On30] The Fraggle Rock Lumber Co Railroad Répondre en citant

NFever a écrit:
moi c'est mes collègues, vu que l'on a pas grand monde au mag, je surf

eh bin c'est du joli !!!!!!!!!
vas être content ton patron mais bon te faire bosser un dimanche l'a pas honte
_________________
bonjour et bienvenue chez nous
je suis capable du meilleur comme du pire mais dans le pire je suis le meilleur!!!! (Coluche)

sous UBUNTU 16.04 64 bits
Revenir en haut
MSN Skype
BougnatMan
Staff
Staff

En ligne

Inscrit le: 15 Oct 2008
Messages: 2 808
Prénom: FRED
Echelle(s) pratiquée(s): On30, N, Live Steam G scale

MessagePosté le: Dim 21 Déc 2008 - 13:38    Sujet du message: [On30] The Fraggle Rock Lumber Co Railroad Répondre en citant

Ocatarinetabellatchitchix a écrit:
NFever a écrit:
meme si elle est partiellement cachee. Je veux qu elle soit réelle au max


Oh alors il te manque pas mal de boiserie dedans Shocked

Quelques idées ... Cool http://us.leforum.eu/t1176-Charpente.htm

( charpente auvergnate d'une ferme de Messiex ) Mr. Green


En fait il ne me manque que les contrefiches et les liens de faitages
_________________
Bougnat Connection : In Saucisson, we trust.

Il y a 2 sortes d'individus : Les Bougnats et ceux qui rêvent de l'être......

http://youtu.be/Y35QriL2Ubk
http://youtu.be/Lx2klwxUpkw
http://youtu.be/1EWuiLXyBhw
Revenir en haut
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Dim 21 Déc 2008 - 14:19    Sujet du message: [On30] The Fraggle Rock Lumber Co Railroad Répondre en citant

Excellent projet, excellent nom (suis fan des Fraggles), excellente BD même si tu t'es planté sur le prénom de son épouse qui est Aktrissedeuhix Mr. Green
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
jean louis verschueren
Consolidation
Consolidation

Hors ligne

Inscrit le: 06 Avr 2008
Messages: 342
Echelle(s) pratiquée(s): 0n30, N, G

MessagePosté le: Dim 21 Déc 2008 - 21:04    Sujet du message: [On30] The Fraggle Rock Lumber Co Railroad Répondre en citant

J'adore ta charpente, beau boulot... je vais l'étudier de près . .. ça tombe bien, j'ai une charpente à commencer!!...
_________________
à cette philosophique question "qui est l'homme, d'où vient l'homme, où va l'homme?"... je répondrai: "je suis moi, je viens de chez moi... et j'y retourne!
(si Pierre est d'ac)
Revenir en haut
BougnatMan
Staff
Staff

En ligne

Inscrit le: 15 Oct 2008
Messages: 2 808
Prénom: FRED
Echelle(s) pratiquée(s): On30, N, Live Steam G scale

MessagePosté le: Lun 22 Déc 2008 - 00:46    Sujet du message: [On30] The Fraggle Rock Lumber Co Railroad Répondre en citant

jean louis verschueren a écrit:
J'adore ta charpente, beau boulot... je vais l'étudier de près . .. ça tombe bien, j'ai une charpente à commencer!!...


Merci, Jean Louis, mais après étude et ce grace à notre grand volatile, je vais poser les contrefiches que j'avais prévues initialement sur mon plan de charpente ainsi que les liens de faîtages (que je ne connaissais pas) et bien que la remise soit ensuite couverte. Je vais aussi faire honneur à l'ami OKT qui s'est fendu d'une charpente Auvergnate....
_________________
Bougnat Connection : In Saucisson, we trust.

Il y a 2 sortes d'individus : Les Bougnats et ceux qui rêvent de l'être......

http://youtu.be/Y35QriL2Ubk
http://youtu.be/Lx2klwxUpkw
http://youtu.be/1EWuiLXyBhw
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

En ligne

Inscrit le: 02 Juin 2007
Messages: 39 226
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Lun 22 Déc 2008 - 00:59    Sujet du message: [On30] The Fraggle Rock Lumber Co Railroad Répondre en citant

>l'ami OKT qui s'est fendu d'une charpente Auvergnate....

Je ne vois pas très bien ce que tu entends par là mais, à ta place, je parlerais plus respectueusement de sa compagne....
