Bonsoir à tous !

Je vous cache soigneusement depuis quelques temps une transformation dont on m'a donné l'idée et que j'ai trouvé fort amusant de réaliser histoire de prendre contact avec le On30 en vue du bonus.

Pourquoi ne pas vous en avoir parler avant Twisted Evil  ... parce que je voulais reserver un effet de surprise pour rail expo Razz !

Bon l'expo étant close il tant de mettre en ligne le bidule !!


Donc tout d'abors la génése :

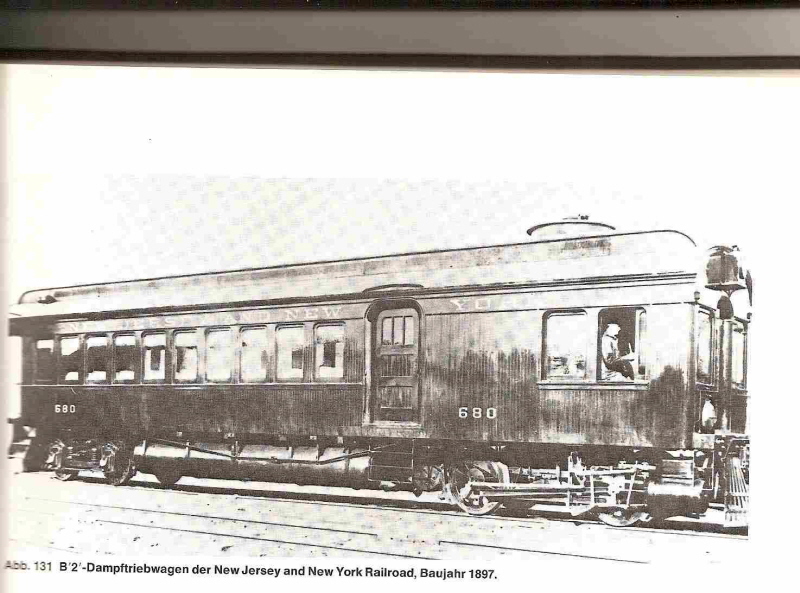

Mon ami gilles ( Y6b ) me sort un bouquin en allemand dans le texte traitant des automotrices à vapeur dans le monde.
Il l'ouvre à la page amérique du nord et me dit tu connais çà :




Et là je dois dire que j'ai un peu aluciné !! Shocked   Il ajoute : " ca serais marrant de faire un truc dans le genre en On30"
Ni une ni deux le projet était lancé, nous avons passer le reste de l'aprés midi à voir les détails de réalisation !!

 Il a fallut choisir les bases. Le combine car c'est imposé rapidement comme un bon engin à charcuté ( un en stock chez moi, j'avais bien aimé celuis équipé d'un kit backwoods de Bernard ).



Restait à choisir la vapeur qui allez faire les frais de la transfo en y laissant sa super-structure au passage !!

Aprés 2 heures de discutions il restait 2 pretendantes : la porter et la forney. L'embiellage de la forney étant plus riche et plus conforme et la porter mieux adaptée au niveau diamêtres de roues.

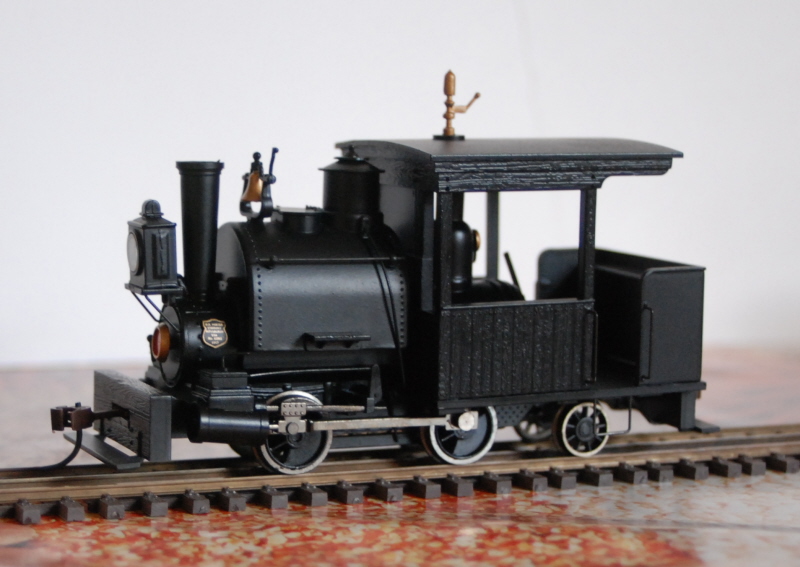

Finalement un coup de fusil chez favorite designera la vitime : 32€ gruik inclu ( c'est dispendieux le On30 )



Cet engin apportera sa motorisation, son head light et sa cloche au projet. Le reste rejoignant la boite à surplus pour mettre en pratique la devise de Lavoisier, particulierement adapté à notre Hobbie !

Démarrage des travaux il y a 2 mois , avec Messieurs Y6b et galloping en consultant technique de luxe !

Bon je fais la vaisselle et je poste la suite ...
_________________
Rail Marshall de la Bougnat Connection.
RIO GRANDE STILL ALIVE



"Heureux soient les fêlés, car ils laisseront passer la lumière" M. AUDIARD

Lien Pinterest :Turtle Field


Dernière édition par BUBULE le Lun 1 Déc 2008 - 21:40; édité 1 fois
Revenir en haut
Yoda
Flooder
Flooder

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 18 054
Prénom: Arnaud dit YODA
Echelle(s) pratiquée(s): Echelle N, On30 et Richter

MessagePosté le: Lun 1 Déc 2008 - 21:33    Sujet du message: Automotrice à vapeur Répondre en citant


On va enfin pouvoir avoir les détails de ta merveille, chouette chouette chouette Mr. Green .
_________________
Revenir en haut
MSN
Cowboy72
Big Boy
Big Boy

Hors ligne

Inscrit le: 24 Aoû 2007
Messages: 3 106
Prénom: Jérôme dit le cowboy
Echelle(s) pratiquée(s): On30

MessagePosté le: Lun 1 Déc 2008 - 21:34    Sujet du message: Automotrice à vapeur Répondre en citant

vraiment exceptionnel Okay

quel travail Embarassed Okay

merci davoir apporter la NCE Powercab Okay
_________________
Membre banni le 08/01/2009
Revenir en haut
MSN
Galloping Goose
Staff
Staff

En ligne

Inscrit le: 30 Mai 2007
Messages: 3 427
Prénom: Bernard
Echelle(s) pratiquée(s): N, HOn3, etc...

MessagePosté le: Lun 1 Déc 2008 - 21:59    Sujet du message: Automotrice à vapeur Répondre en citant

Quelle horreur!!!! quelle hérésie!!!!!
Et dire que j'ai cautionné un tel projet.....sûrement sous l'emprise de champignons hallucinogènes.....
Je l'aurai, je l'aurai...... Evil or Very Mad
_________________
Bernard

" On compare parfois la cruauté de l’homme à celle des fauves, c’est faire injure à ces derniers.” Dostoievski
Revenir en haut
Visiter le site web du posteur MSN
cail
Big Boy
Big Boy

Hors ligne

Inscrit le: 01 Juin 2007
Messages: 4 014
Prénom: Alain
Echelle(s) pratiquée(s): 0n30

MessagePosté le: Lun 1 Déc 2008 - 22:24    Sujet du message: Automotrice à vapeur Répondre en citant

Vivement la fin de la vaisselle ! Okay
_________________
Alain
Revenir en haut
Visiter le site web du posteur MSN
Galloping Goose
Staff
Staff

En ligne

Inscrit le: 30 Mai 2007
Messages: 3 427
Prénom: Bernard
Echelle(s) pratiquée(s): N, HOn3, etc...

MessagePosté le: Lun 1 Déc 2008 - 22:31    Sujet du message: Automotrice à vapeur Répondre en citant

C'est long, c'est long.....ma parole, il a dû inviter toute la bonne ville d'Ambert à souper ou quoi?
_________________
Bernard

" On compare parfois la cruauté de l’homme à celle des fauves, c’est faire injure à ces derniers.” Dostoievski
Revenir en haut
Visiter le site web du posteur MSN
BougnatMan
Staff
Staff

Hors ligne

Inscrit le: 15 Oct 2008
Messages: 2 807
Prénom: FRED
Echelle(s) pratiquée(s): On30, N, Live Steam G scale

MessagePosté le: Lun 1 Déc 2008 - 22:38    Sujet du message: Automotrice à vapeur Répondre en citant

Galloping Goose a écrit:
C'est long, c'est long.....ma parole, il a dû inviter toute la bonne ville d'Ambert à souper ou quoi?


Ce doit être un lave vaisselle à vapeur, ou alors il s'est fait bloqué par une congère entre l'ordi et la cuisine....
_________________
Bougnat Connection : In Saucisson, we trust.

Il y a 2 sortes d'individus : Les Bougnats et ceux qui rêvent de l'être......

http://youtu.be/Y35QriL2Ubk
http://youtu.be/Lx2klwxUpkw
http://youtu.be/1EWuiLXyBhw
Revenir en haut
Legenda
Consolidation
Consolidation

Hors ligne

Inscrit le: 01 Juil 2007
Messages: 343
Prénom: Loïc
Echelle(s) pratiquée(s): N ( un jour peut etre !)

MessagePosté le: Lun 1 Déc 2008 - 22:38    Sujet du message: Automotrice à vapeur Répondre en citant

Petit souchis technique chez Bubule... 1 heure de taf pour la mise en page du prochain post perdu somewhere ont the ouaibe... Evil or Very Mad
Aller courage Jeff !
_________________
Déménageur de la Bougnat Connection...
Revenir en haut
shay28
Staff
Staff

Hors ligne

Inscrit le: 24 Mai 2007
Messages: 7 140
Prénom: Didier
Echelle(s) pratiquée(s): HO, HOn30

MessagePosté le: Lun 1 Déc 2008 - 22:56    Sujet du message: Automotrice à vapeur Répondre en citant

la suite la suite est quelle travaille de ouf mais alors résultat :bave: :bave:
_________________
@+
Didier

La Mine d'Elodium V 2.0
Revenir en haut
Visiter le site web du posteur
BUBULE
Big Boy
Big Boy

Hors ligne

Inscrit le: 10 Juin 2007
Messages: 2 993
Prénom: Jean-François
Echelle(s) pratiquée(s): N, On30, Grrreu !!!

MessagePosté le: Lun 1 Déc 2008 - 22:59    Sujet du message: Automotrice à vapeur Répondre en citant

Je suis vert de rage la déconexion automatique à bouffé ma réponce il faut tout retapé Evil or Very Mad !

Bon suite :
Donc démontage du combine et de la porter.
Un gros merci a snapper pour son fil sur la digitalisation de la porter que me fut trés utile (salté à demonté cette bestiole!)

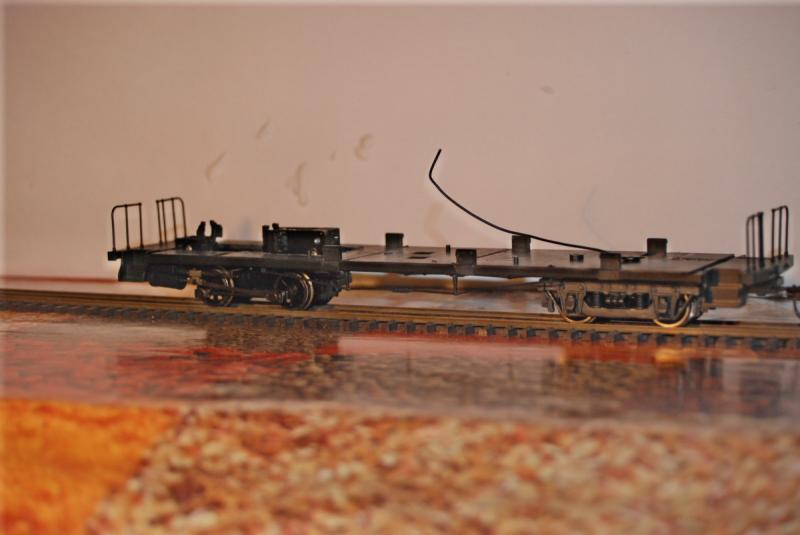

Découpe du chassis du combine a la scie bockfil et essais d'implantation :



A partir de là le point de non retour est franchis , soit le projet va au bout, ou c'est une voiture à la poubelle !!
La semaine suivante je l'ai passé à tourné et à retourné le chassis de la porter en tout sens en cherchant
comment réaliser le pivot de liaison avec le chassis.
Le doute m'a même presque fait renoncé  ...

... mais j'ais finis par trouver la solution en feuilletant le cataloque l'octant pour autre chose : la page des taraud !!
Commande immediate d'un couple de taraud une passe en M2 et M1 et de quelques barres, tubes et visserie laiton.
Et hop au boulot :
Perçage à la colonne de l'arriére de la porter (là ou il y a le plus de matiére)
au diametre 1.6 mm (perçage au diamêtre moins le pas) puis taraudage M2.

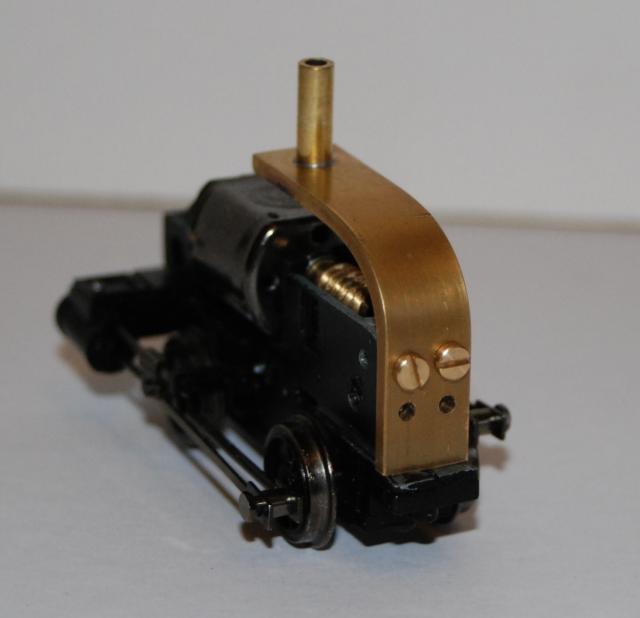

Cintrage à la main sur un tube d'une barre de laiton de 2*10 mm, attention bien recuire le métal au rouge sinon
il se brise comme du verre.
Perçage de cette piece à 2mm pour passage des vis M2*8 mmm et diametre 4 mm en partie superieure, puis soudure
d'un tude laiton diamêtre 4 exterieur pour faire le pivot:
Details du  montage :



@ suivre
_________________
Rail Marshall de la Bougnat Connection.
RIO GRANDE STILL ALIVE



"Heureux soient les fêlés, car ils laisseront passer la lumière" M. AUDIARD

Lien Pinterest :Turtle Field
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

En ligne

Inscrit le: 02 Juin 2007
Messages: 39 202
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Lun 1 Déc 2008 - 23:55    Sujet du message: Automotrice à vapeur Répondre en citant

'tain, l'enfoiré ! Il est allé se coucher en nous laissant tous plantés là..... Shocked
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
Frederic Testard
Staff
Staff

En ligne

Inscrit le: 04 Juin 2007
Messages: 10 719
Prénom: Frédo
Echelle(s) pratiquée(s): Sn3, On30

MessagePosté le: Mar 2 Déc 2008 - 00:27    Sujet du message: Automotrice à vapeur Répondre en citant

T'as raison, Jeff. Faut maintenant son auditoire en éveil.
Magnifique!
_________________
Frédéric Testard

And in the end, it’s not the years in your life that count. It's the life in your years. (Abraham Lincoln)
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

En ligne

Inscrit le: 02 Juin 2007
Messages: 39 202
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Mar 2 Déc 2008 - 00:36    Sujet du message: Automotrice à vapeur Répondre en citant

Frederic Testard a écrit:
Faut maintenant son auditoire en éveil.

Mouais, faut maintenant que tu ailles te coucher, car tu me sembles un peu fatigué, non ?....
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 417
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Mar 2 Déc 2008 - 06:21    Sujet du message: Automotrice à vapeur Répondre en citant

Bon début!!! Okay
Super l'engin !
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
pelican
Big Boy
Big Boy

Hors ligne

Inscrit le: 30 Mai 2007
Messages: 2 842
Prénom: André
Echelle(s) pratiquée(s): G, On30, On18, H0n30, Z

MessagePosté le: Mar 2 Déc 2008 - 08:55    Sujet du message: Automotrice à vapeur Répondre en citant

on suit avec attention !!! Okay
