Comment limiter le nombre de moteurs d'aiguilles pour une jonction ?
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Le Forum US Index du Forum -> Modélisme Ferroviaire -> Général
Sujet précédent :: Sujet suivant
Auteur Message
tsointsoin95
Mogul
Mogul

Hors ligne

Inscrit le: 31 Aoû 2008
Messages: 107
Echelle(s) pratiquée(s): n us abandon depuis 15 ans mais le retour

MessagePosté le: Sam 15 Nov 2008 - 13:57    Sujet du message: Comment limiter le nombre de moteurs d'aiguilles pour une jonction ? Répondre en citant

PublicitéSupprimer les publicités ?
Bonjour, peut servir aux modélismes en numérique : commande des aiguilles, qui a des idées,
2 voies paralléles, 4 aiguilles, un croisement, piloté par si possible un moteur avec un bouton direct
& un bouton croisé ( signalisation qui va avec, 2 led ) ( pour moi, voie péco code 55 donc non isolé )
qui a des idées ??
cordialement

Note du Staff : Titre plus explicite
Revenir en haut
Dash 8-CW
Consolidation
Consolidation

Hors ligne

Inscrit le: 17 Mai 2008
Messages: 250
Prénom: Benoit
Echelle(s) pratiquée(s): HO

MessagePosté le: Sam 15 Nov 2008 - 21:12    Sujet du message: Comment limiter le nombre de moteurs d'aiguilles pour une jonction ? Répondre en citant

salut ,

si j'ai bien compris , tu veux piloter 4 aiguillages avec un seul moteur commandé avec un bouton ( poussoir ou inverseur ) et un bouton ( je pense inverseur ) mais lui en version bipolaire ??
Revenir en haut
uprr
Mountain
Mountain

Hors ligne

Inscrit le: 19 Jan 2008
Messages: 1 711
Prénom: philippe
Echelle(s) pratiquée(s): HO

MessagePosté le: Sam 15 Nov 2008 - 21:25    Sujet du message: Comment limiter le nombre de moteurs d'aiguilles pour une jonction ? Répondre en citant

salut tu n'aurais pas un schéma de tous ça
_________________
vive l'analogique!!!!!! en HO biensur!
http://uprr.skyrock.com
http://us.leforum.eu/t2156-mon-reseau.htm
Revenir en haut
Visiter le site web du posteur
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 419
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Sam 15 Nov 2008 - 22:22    Sujet du message: Comment limiter le nombre de moteurs d'aiguilles pour une jonction ? Répondre en citant

Je comprends pas très bien ... Shocked Comme dit uprr si tu as un schéma Question Idea
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
tsointsoin95
Mogul
Mogul

Hors ligne

Inscrit le: 31 Aoû 2008
Messages: 107
Echelle(s) pratiquée(s): n us abandon depuis 15 ans mais le retour

MessagePosté le: Dim 16 Nov 2008 - 09:23    Sujet du message: croisement entrée de gare Répondre en citant

bonjour à tous

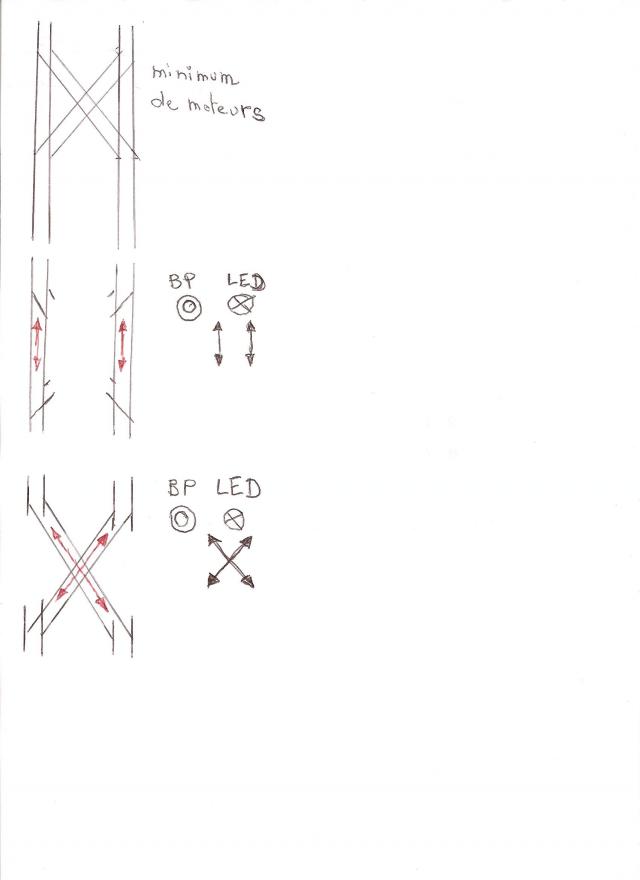

schéma du croisement, le but étant le mini de moteurs d' aiguilles & la fiabilité ( en N )
Revenir en haut
cail
Big Boy
Big Boy

Hors ligne

Inscrit le: 01 Juin 2007
Messages: 4 014
Prénom: Alain
Echelle(s) pratiquée(s): 0n30

MessagePosté le: Dim 16 Nov 2008 - 10:23    Sujet du message: Comment limiter le nombre de moteurs d'aiguilles pour une jonction ? Répondre en citant

ben... avec 0 moteurs : des tirettes !
_________________
Alain
Revenir en haut
Visiter le site web du posteur MSN
tsointsoin95
Mogul
Mogul

Hors ligne

Inscrit le: 31 Aoû 2008
Messages: 107
Echelle(s) pratiquée(s): n us abandon depuis 15 ans mais le retour

MessagePosté le: Dim 16 Nov 2008 - 10:29    Sujet du message: Comment limiter le nombre de moteurs d'aiguilles pour une jonction ? Répondre en citant

bien joué !!
Revenir en haut
uprr
Mountain
Mountain

Hors ligne

Inscrit le: 19 Jan 2008
Messages: 1 711
Prénom: philippe
Echelle(s) pratiquée(s): HO

MessagePosté le: Dim 16 Nov 2008 - 11:07    Sujet du message: Comment limiter le nombre de moteurs d'aiguilles pour une jonction ? Répondre en citant

cail a écrit:
ben... avec 0 moteurs : des tirettes !



ouai je ne vois que ça car même avec des tortoise qui peuvent être pilotés avec un seul fil et donc un bouton, il faut quand

même 4 moteurs ou un moteur avec un systéme de renvois,il me semble avoir vu cela sur un réseau N pour une bretelle simple.
je le recherche et je posterai le lien.
_________________
vive l'analogique!!!!!! en HO biensur!
http://uprr.skyrock.com
http://us.leforum.eu/t2156-mon-reseau.htm
Revenir en haut
Visiter le site web du posteur
uprr
Mountain
Mountain

Hors ligne

Inscrit le: 19 Jan 2008
Messages: 1 711
Prénom: philippe
Echelle(s) pratiquée(s): HO

MessagePosté le: Dim 16 Nov 2008 - 11:13    Sujet du message: Comment limiter le nombre de moteurs d'aiguilles pour une jonction ? Répondre en citant

ça y est, trouvé: http://kahnawake.pass.free.fr/aig1mot_fr.html

cela te donnera peut être des idées
bonne continuation
_________________
vive l'analogique!!!!!! en HO biensur!
http://uprr.skyrock.com
http://us.leforum.eu/t2156-mon-reseau.htm
Revenir en haut
Visiter le site web du posteur
Ocatarinetabellatchitchix
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 12 189
Prénom: Pascal
Echelle(s) pratiquée(s): Tubesca

MessagePosté le: Dim 16 Nov 2008 - 18:22    Sujet du message: Comment limiter le nombre de moteurs d'aiguilles pour une jonction ? Répondre en citant

cail a écrit:
ben... avec 0 moteurs : des tirettes !


Farpaitement ou deux tortoises avec le montage de Uprr
_________________
En avant et au travers !
Revenir en haut
MSN
uprr
Mountain
Mountain

Hors ligne

Inscrit le: 19 Jan 2008
Messages: 1 711
Prénom: philippe
Echelle(s) pratiquée(s): HO

MessagePosté le: Dim 16 Nov 2008 - 22:01    Sujet du message: Comment limiter le nombre de moteurs d'aiguilles pour une jonction ? Répondre en citant

merci OKT Okay
_________________
vive l'analogique!!!!!! en HO biensur!
http://uprr.skyrock.com
http://us.leforum.eu/t2156-mon-reseau.htm
Revenir en haut
Visiter le site web du posteur
cail
Big Boy
Big Boy

Hors ligne

Inscrit le: 01 Juin 2007
Messages: 4 014
Prénom: Alain
Echelle(s) pratiquée(s): 0n30

MessagePosté le: Dim 16 Nov 2008 - 22:39    Sujet du message: Comment limiter le nombre de moteurs d'aiguilles pour une jonction ? Répondre en citant

En tout cas depuis que Fabrice a montré des photos de leviers, cette solution hante mon esprit avec insistance Laughing
_________________
Alain
Revenir en haut
Visiter le site web du posteur MSN
Ocatarinetabellatchitchix
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 12 189
Prénom: Pascal
Echelle(s) pratiquée(s): Tubesca

MessagePosté le: Lun 17 Nov 2008 - 06:47    Sujet du message: Comment limiter le nombre de moteurs d'aiguilles pour une jonction ? Répondre en citant

Exorcisé tu dois être Exclamation Exclamation Mr. Green
_________________
En avant et au travers !
Revenir en haut
MSN
challenger
Porter
Porter

Hors ligne

Inscrit le: 17 Oct 2008
Messages: 24
Prénom: ALAIN
Echelle(s) pratiquée(s): N Américain + Hon3

MessagePosté le: Lun 17 Nov 2008 - 12:32    Sujet du message: Commade par un seul moteur Répondre en citant

  Bonjour,

    J'utilise de la voie Peco electrofrog et la motorisation est réalisée par des motoréducteurs de provenances  diveres ( et variées !)  Pour des raison liées à ce type d'aiguillages la mouvance de la fourchette n'est pas le seul problème car il faut aussi des contacteurs de fin de courses pour le moteur et de commutation pour les tronçons de voies... donc au moins quatres contacts séparés par aiguillage mais la force disponible permet de n'avoir qu'un moteur pour deux ou plus d'aiguillages...  bretelles, by pass etc  il faudra juste ajouter un microswitch par voie suplémentaire.

    Dans la pratique les moteurs sont placés à des endroits qui vont bien pour le décor... Et bien sur pas toujours ou c'est le plus facile pour l'asservissement.

   Pour la transmission  j'utilise une corde à piano de 0,4 mm dans un tube laiton de 2x1.2 mm ( Modelisme , Weber ou mag de bricolage. Lubrifier (Graisse) légèrement la CaP. les coudes passent très bien avec des rayons de 50 mm, pré-cintrer la CaP aux formes du circuit tubulaire, un petit retour à l'équèrre pour passer dans le trou de l'aiguillage et un guignol ( ou un excentrique ) pour l'accouplement au réducteur.

    En, pratique: construire le tube guide et la CàP puis coller à l'Epoxy rapide le tube coté moteur par exemple et ensuite ajuster les limites de débattement coté aiguille par le dépacement du tube puis le coller.
   ATTENTION la CàP à du jeu dans le tube et donc si il y a un coude il va y avoir une perte de  mouvement lorsque elle va passer d'une paroi à l'autre, faire des essais pour déterminer le jeu de renversement et donc la longueur du guignol par rapport à la course angulaire de sortie du servo moteur. Pour certain montage j'ai mis un " S "  ou un " L " afin de rendre la variation du déplacement compatible avec celle de l'aiguille... sans trop de casse-tête surtout si il y a plusieurs transmissions à CàP.
J'utilise du matériel de qualité car j'ai une grande quantité de " choses" spéciales à réaliser... et les pannes   Evil or Very Mad  !!!  donc "CA"  doit durer au moins vingt ans sans intervention !

A la prochaine

   Challenger
_________________
Pourquoi faire simple... Quand on se fait plaisir dans la complication !

N scale USA
Revenir en haut
Sébi
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 3 119
Prénom: Sébastien
Echelle(s) pratiquée(s): 1:1 pour pouvoir me payer du 1:160

MessagePosté le: Mer 19 Nov 2008 - 11:16    Sujet du message: Comment limiter le nombre de moteurs d'aiguilles pour une jonction ? Répondre en citant

Ocatarinetabellatchitchix a écrit:
Farpaitement ou deux tortoises avec le montage de Uprr


Taratata UN seul moteur Tortoise et ça



peut commander jusqu'à 4 éléments (ce qui est le cas ici)
bon ok faut encore y ajouter 3 extensions réf 6101 pour compléter le truc
_________________
Le Sébi
AMF Rail Road
Réseau N analogique géré par ordinateur
