MessagePosté le: Mar 4 Nov 2008 - 09:41    Sujet du message: Un projet en 7/8n2 Répondre en citant

PublicitéSupprimer les publicités ?
salutous,
sur le grp 7/8n2 où je suis inscrit, il y a chaque année un petit projet commun (comme sur ce grp). Cette année, c'est la réalisation d'un petit wagon.

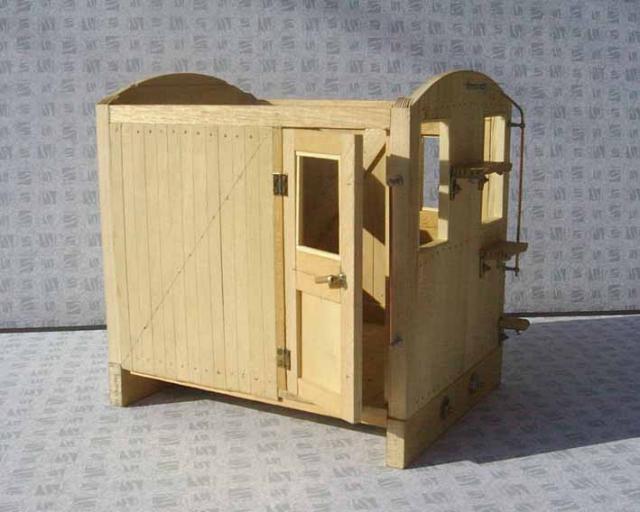

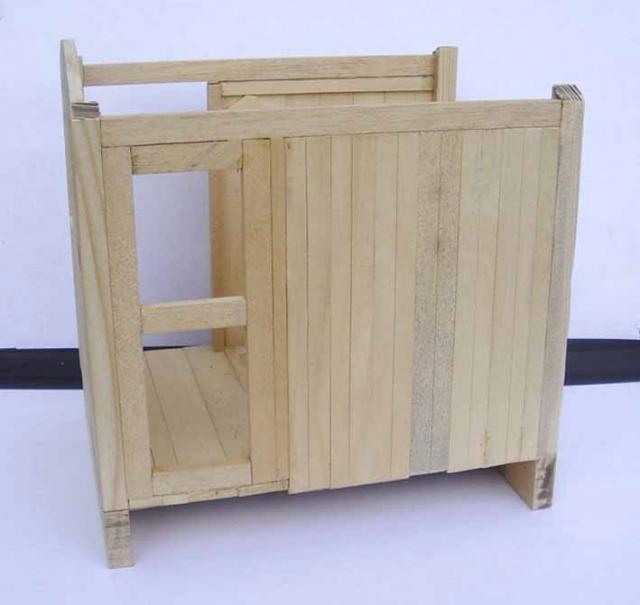

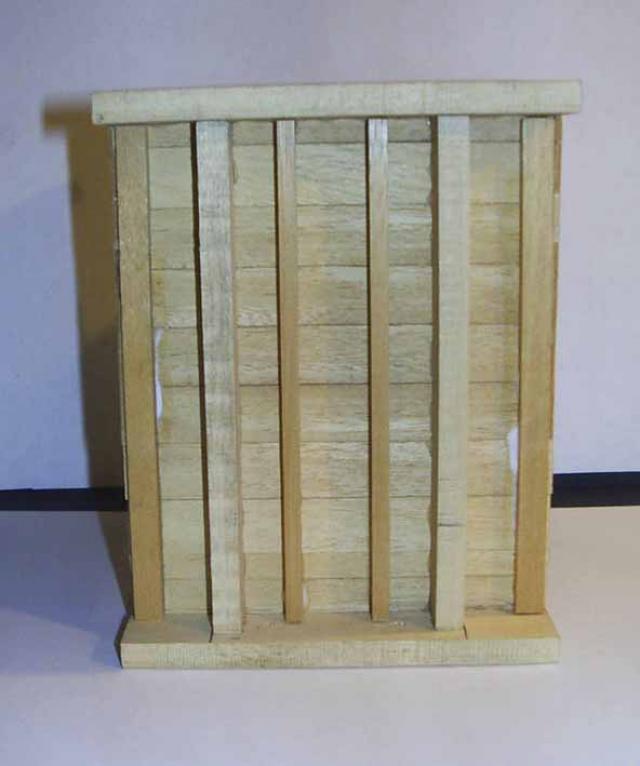

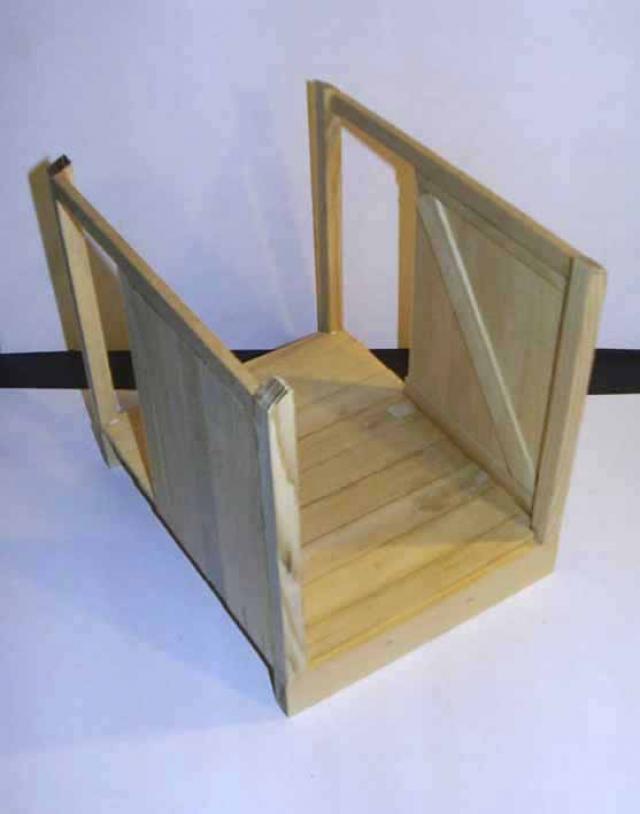

j'ai commencé la fab; voici qques photos:











A suivre......
_________________
Cordiales salutations vaporistes.
Roger (CAV1258)
https://picasaweb.google.com/109200417126637456771
Revenir en haut
Visiter le site web du posteur
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Mar 4 Nov 2008 - 10:03    Sujet du message: Un projet en 7/8n2 Répondre en citant

Comment ça se déroule ? Un plan est déjà défini et tout le monde fabrique le même ? Les membres apportent-il leur contribution en cours de projet ? Des modifs ?
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
mécanotrain
Mikado
Mikado

Hors ligne

Inscrit le: 21 Avr 2008
Messages: 541
Prénom: Roger
Echelle(s) pratiquée(s): 7/8n2 (1/13,5) et maintenant éch 1/1

MessagePosté le: Mar 4 Nov 2008 - 14:25    Sujet du message: Un projet en 7/8n2 Répondre en citant

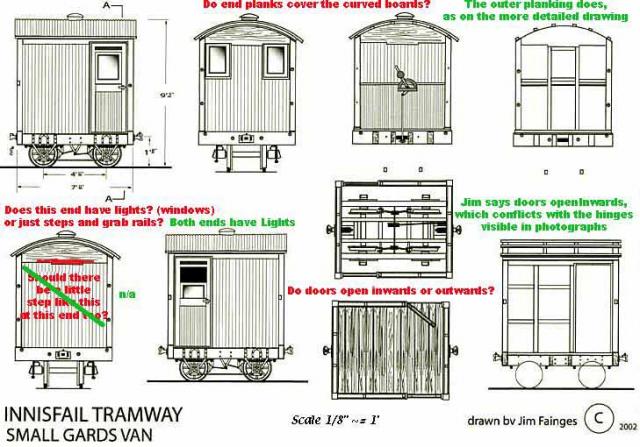

Il y a d'abord une proposition écrite sans plan de faite par un des modérateur, ceci pour "tater l'intéret général; puis un plan est soumis, peu détaillé (voir 1ère image).
Au fil des jours suivants, le projet s'étoffe et le mod. + 1 ou 2 co-listiers affinent le projet et donnent un fil conducteur: pas ou peu de petit matériel acheté sauf les roues à rayons dimensionnées qui viennent d'un vendeur : Sierra Valley.

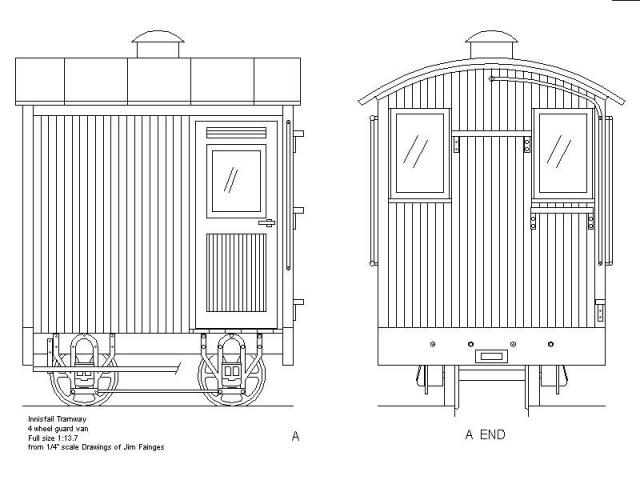

Voici les docu (avec des annotations de co-listiers):

Il y a aussi 2 liens pdf que je ne peux faire passer sur ce forum.

On peut s'éloigner de la construction interne, mais l'aspect général doit rester identique à la proposition initiale.
Un co-listier a proposé un petit caboose (pour les lumberjacks) en rajoutant un roof sur le toit du wagon. Mais j'ai déjà ce qu'il faut dans mon parc de véhicules.
Pour moi, ce sera un petit "bureau de paye intinérant" avec un caissier, et bien sur, un garde armé.

Voilà, et à partir de ces qques infos, chacun se lance dans l'aventure et montre l'évolution de sa construction avec ph. jointes à un mail ou dépoées dans un album ph. du grp.
Je ferai un album chez mon FAI.

A+
_________________
Cordiales salutations vaporistes.
Roger (CAV1258)
https://picasaweb.google.com/109200417126637456771
Revenir en haut
Visiter le site web du posteur
mécanotrain
Mikado
Mikado

Hors ligne

Inscrit le: 21 Avr 2008
Messages: 541
Prénom: Roger
Echelle(s) pratiquée(s): 7/8n2 (1/13,5) et maintenant éch 1/1

MessagePosté le: Mar 4 Nov 2008 - 14:41    Sujet du message: Un projet en 7/8n2 Répondre en citant

Voici les roues à utiliser, les plus grandes (coup de bol !! j'avais du stock)


Le lien d'achat: http://www.sierravalleyenterprises.com/
_________________
Cordiales salutations vaporistes.
Roger (CAV1258)
https://picasaweb.google.com/109200417126637456771
Revenir en haut
Visiter le site web du posteur
Cowboy72
Big Boy
Big Boy

Hors ligne

Inscrit le: 24 Aoû 2007
Messages: 3 106
Prénom: Jérôme dit le cowboy
Echelle(s) pratiquée(s): On30

MessagePosté le: Mar 4 Nov 2008 - 17:54    Sujet du message: Un projet en 7/8n2 Répondre en citant

Excuse-moi mécanotrain, mais cela correspond à quoi cette échelle, le 7/8n2 ?
_________________
Membre banni le 08/01/2009
Revenir en haut
MSN
cail
Big Boy
Big Boy

Hors ligne

Inscrit le: 01 Juin 2007
Messages: 4 014
Prénom: Alain
Echelle(s) pratiquée(s): 0n30

MessagePosté le: Mar 4 Nov 2008 - 18:15    Sujet du message: Un projet en 7/8n2 Répondre en citant

Sympa ce genre de projets !
_________________
Alain
Revenir en haut
Visiter le site web du posteur MSN
Frederic Testard
Staff
Staff

En ligne

Inscrit le: 04 Juin 2007
Messages: 10 719
Prénom: Frédo
Echelle(s) pratiquée(s): Sn3, On30

MessagePosté le: Mar 4 Nov 2008 - 19:14    Sujet du message: Un projet en 7/8n2 Répondre en citant

7/8n2 = 7/8 + n + 2
7/8 : 7" en modèle réduit = 8' en réalité, ce qui fait un rapport de réduction de 7/96, soit environ 1/13,5.
n : pour narrow = étroit : c'est de la voie étroite
2 : c'est l'écartement de la voie reproduite : 2 pieds, soit 7/4 pouces à l'échelle choisie, c'est-à-dire environ 45mm : cela permet d'utiliser la voie LGB (et les mécanismes).
_________________
Frédéric Testard

And in the end, it’s not the years in your life that count. It's the life in your years. (Abraham Lincoln)
Revenir en haut
mécanotrain
Mikado
Mikado

Hors ligne

Inscrit le: 21 Avr 2008
Messages: 541
Prénom: Roger
Echelle(s) pratiquée(s): 7/8n2 (1/13,5) et maintenant éch 1/1

MessagePosté le: Mar 4 Nov 2008 - 19:19    Sujet du message: Un projet en 7/8n2 Répondre en citant

Cowboy72 a écrit:
Excuse-moi mécanotrain, mais cela correspond à quoi cette échelle, le 7/8n2 ?



les américains donnent l'éch. par la représentation de 1 pied. Ex 1/4" = 1' ou 1/2" = 1'.
coté US: 7/8ème de pouce représente 1 pied, n = narrow gauge et 2 = 2 pieds. le 2 pieds US = 610mm env. d'où 610mm / 45mm = 13,555
coté FR: voie de 600mm (équivalent du 2 pieds) d'où 600mm / 45mm = 13,3. Pour être plus près des US, on dira éch 1/13,5

Ai-je été clair ?
_________________
Cordiales salutations vaporistes.
Roger (CAV1258)
https://picasaweb.google.com/109200417126637456771
Revenir en haut
Visiter le site web du posteur
Cowboy72
Big Boy
Big Boy

Hors ligne

Inscrit le: 24 Aoû 2007
Messages: 3 106
Prénom: Jérôme dit le cowboy
Echelle(s) pratiquée(s): On30

MessagePosté le: Mar 4 Nov 2008 - 20:10    Sujet du message: Un projet en 7/8n2 Répondre en citant

ok, merci à vous pour l'explication Okay
_________________
Membre banni le 08/01/2009
Revenir en haut
MSN
mécanotrain
Mikado
Mikado

Hors ligne

Inscrit le: 21 Avr 2008
Messages: 541
Prénom: Roger
Echelle(s) pratiquée(s): 7/8n2 (1/13,5) et maintenant éch 1/1

MessagePosté le: Mar 11 Nov 2008 - 10:27    Sujet du message: Un projet en 7/8n2 Répondre en citant

Salutous,

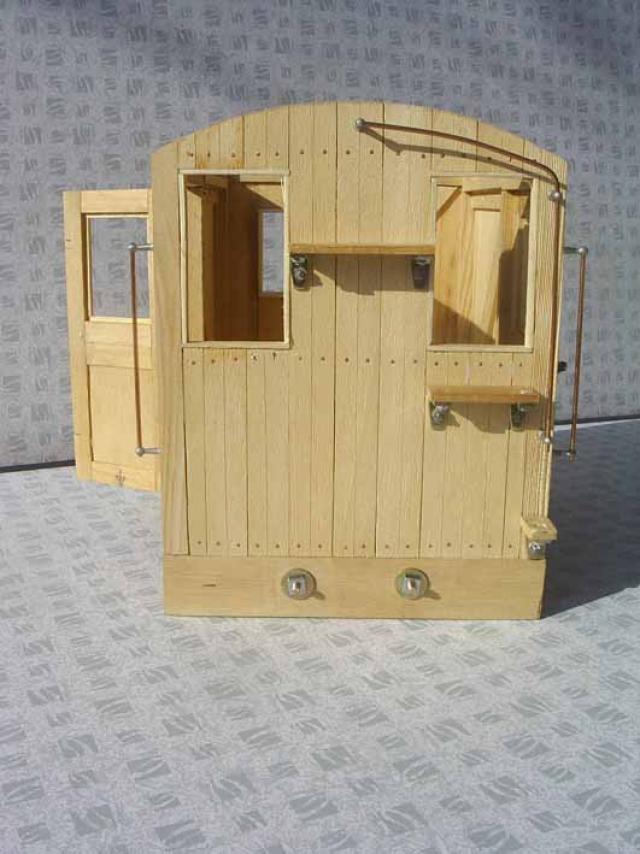

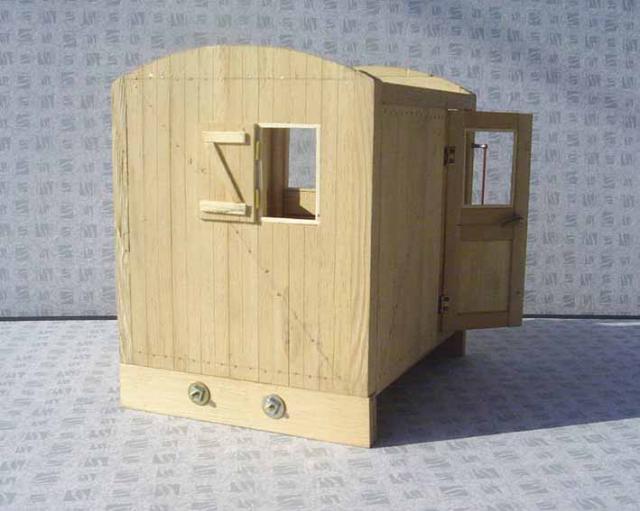

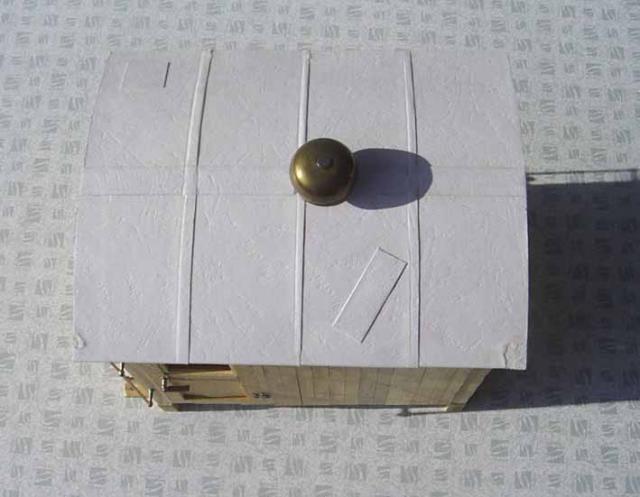

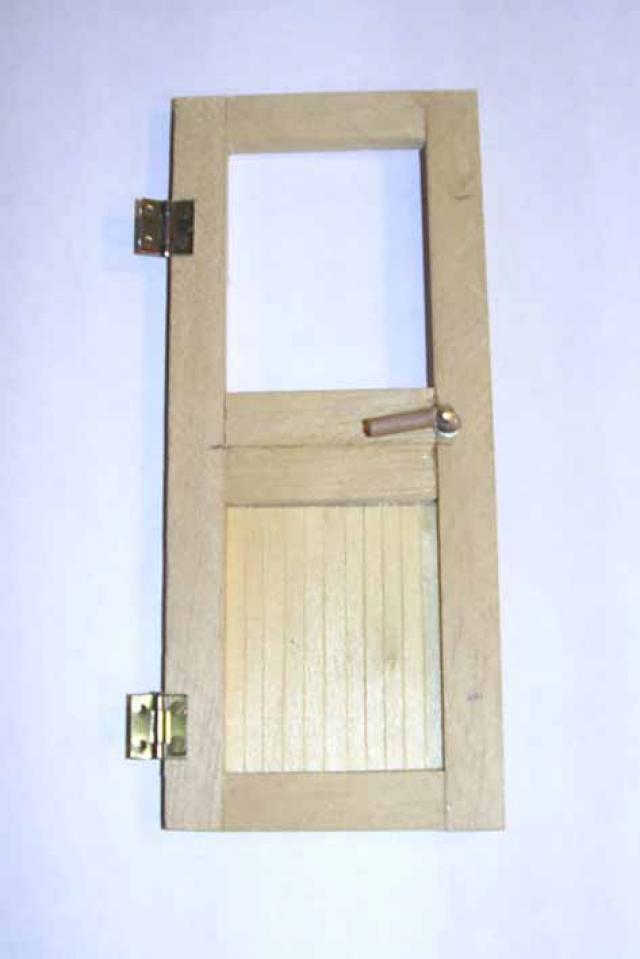

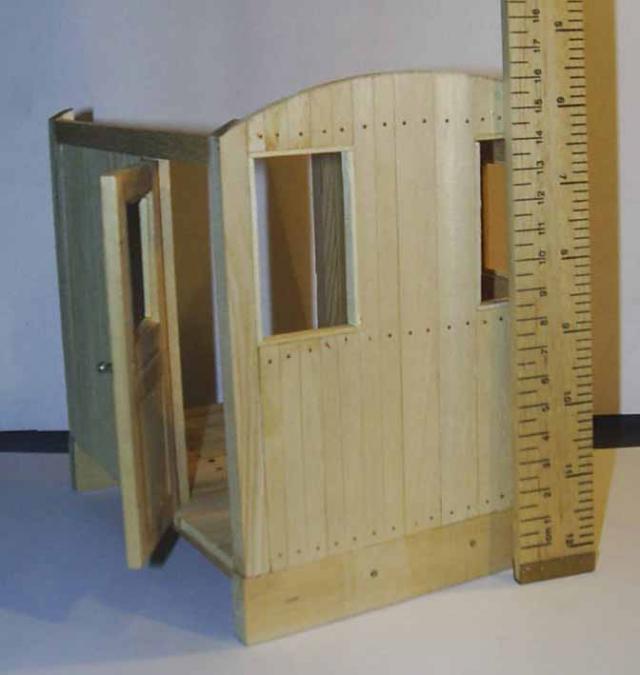

Suite de la construction du van.









Depuis ces photos, j'ai peint l'intérieur, le toit et commencé les boites d'essieux (ph à suivre)

Happy modelling !!!
_________________
Cordiales salutations vaporistes.
Roger (CAV1258)
https://picasaweb.google.com/109200417126637456771
Revenir en haut
Visiter le site web du posteur
mécanotrain
Mikado
Mikado

Hors ligne

Inscrit le: 21 Avr 2008
Messages: 541
Prénom: Roger
Echelle(s) pratiquée(s): 7/8n2 (1/13,5) et maintenant éch 1/1

MessagePosté le: Mar 11 Nov 2008 - 10:30    Sujet du message: Un projet en 7/8n2 Répondre en citant

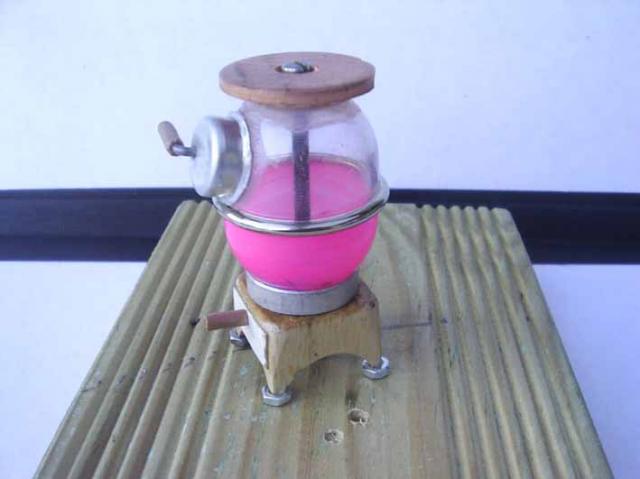

What is it ? Koitesss ?


_________________
Cordiales salutations vaporistes.
Roger (CAV1258)
https://picasaweb.google.com/109200417126637456771
Revenir en haut
Visiter le site web du posteur
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Mar 11 Nov 2008 - 12:44    Sujet du message: Un projet en 7/8n2 Répondre en citant

On "poilaboi" en kit ? 100% maison dit donc !!!
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
mécanotrain
Mikado
Mikado

Hors ligne

Inscrit le: 21 Avr 2008
Messages: 541
Prénom: Roger
Echelle(s) pratiquée(s): 7/8n2 (1/13,5) et maintenant éch 1/1

MessagePosté le: Mar 11 Nov 2008 - 18:43    Sujet du message: Un projet en 7/8n2 Répondre en citant

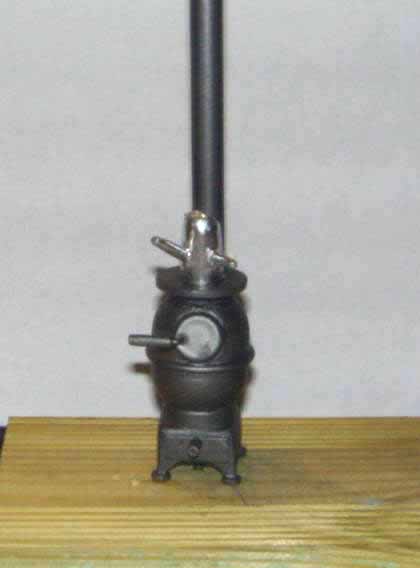

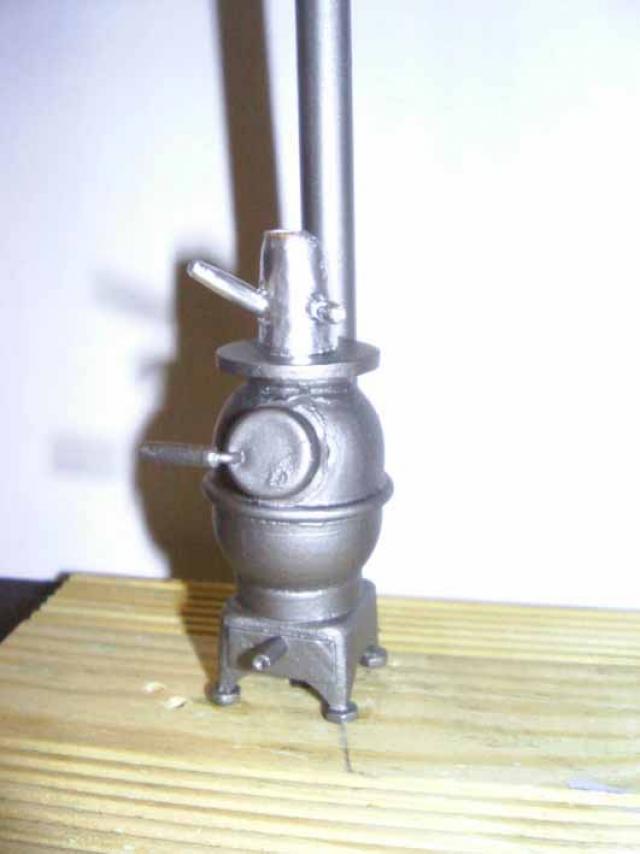

BINGO !!!! the winner is: SNAPPER ou l'art et la manière de recycler des fonds de tiroirs:







et comme disait Lavoisier "Rien ne se perd, rien ne se créer, TOUT se transforme"

A+
_________________
Cordiales salutations vaporistes.
Roger (CAV1258)
https://picasaweb.google.com/109200417126637456771
Revenir en haut
Visiter le site web du posteur
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Mar 11 Nov 2008 - 19:02    Sujet du message: Un projet en 7/8n2 Répondre en citant

C'est énorme !!! J'adore
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 417
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Mar 11 Nov 2008 - 19:07    Sujet du message: Un projet en 7/8n2 Répondre en citant

Magnifique !!! Okay Okay
