MessagePosté le: Sam 25 Oct 2008 - 19:08    Sujet du message: [TECHNIQUE] Je m'en suis fait un de Grassinator Répondre en citant

PublicitéSupprimer les publicités ?
Note : Il n'a été gardé que les pages traitant de la confection de cet appareil, toute la polémique liée à ce sujet a été déplacée au bar!
Afin que sa lecture devienne un plaisir!! Merci.
Xave06



alors voila c'est parti!

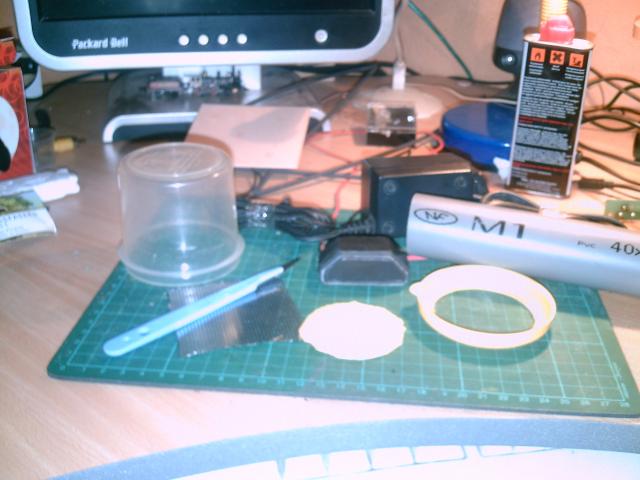

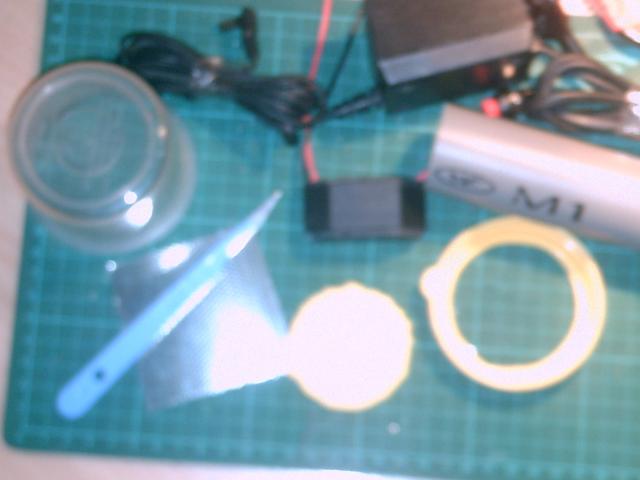

les éléments avant montage (excusez moi pour les images mais il y a pas beaucoup de lumière a cette heure (07h30))




découpe de l'emplacement de la grille

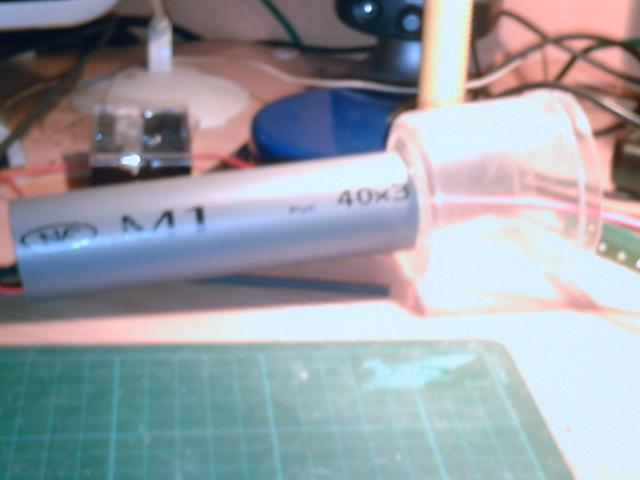

collage de la boite en plastique sur le tube

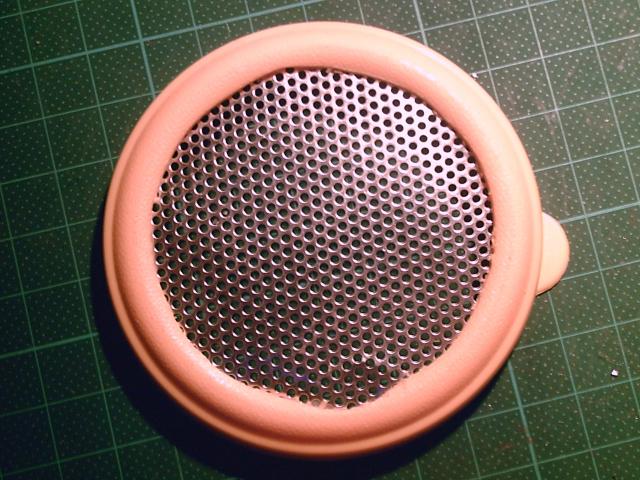

mise en place de la grille sur le couvercle par collage

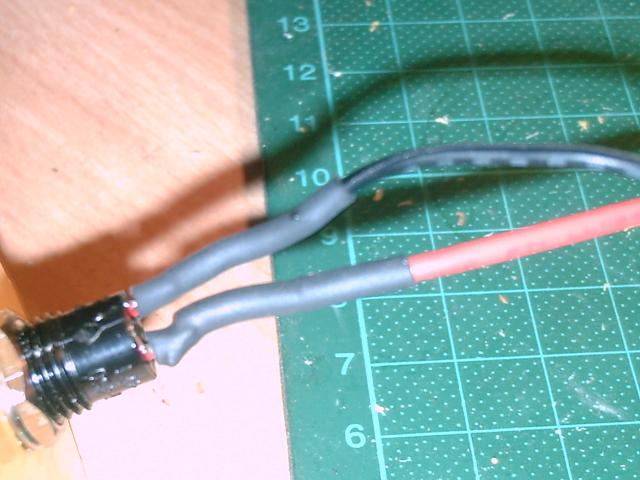

mise en place du module générateur d'ion négatif dans le tube en pvc et isolation des soudures avec de la gaine thermorétractable (faut pas jouer avec la sécurité )

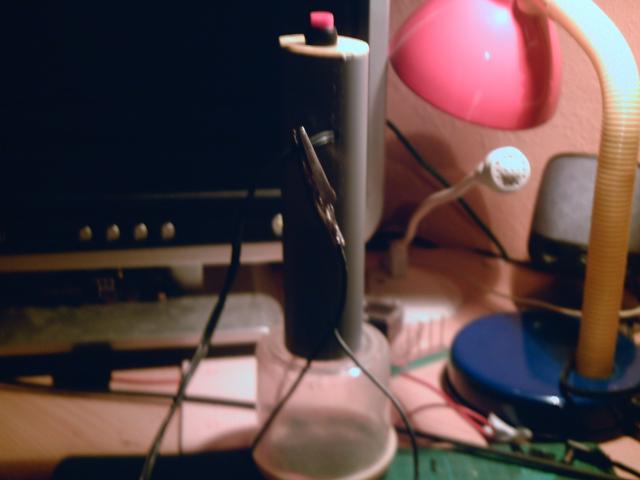

le bestiaux fini (il est pas beau??)






et pour le "fun" une ch'tite vidéo

alors vous en pensez quoi?
et 02h30 de montage avec les temps de séchage
_________________
bonjour et bienvenue chez nous
je suis capable du meilleur comme du pire mais dans le pire je suis le meilleur!!!! (Coluche)

sous UBUNTU 16.04 64 bits


Dernière édition par excalibur34 le Mar 8 Juin 2010 - 17:46; édité 1 fois
Revenir en haut
MSN Skype
Ocatarinetabellatchitchix
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 12 189
Prénom: Pascal
Echelle(s) pratiquée(s): Tubesca

MessagePosté le: Sam 25 Oct 2008 - 19:15    Sujet du message: [TECHNIQUE] Je m'en suis fait un de Grassinator Répondre en citant

Que quand tu te mets au travail tu es redoutable Mr. Green


_________________
En avant et au travers !
Revenir en haut
MSN
Cowboy72
Big Boy
Big Boy

Hors ligne

Inscrit le: 24 Aoû 2007
Messages: 3 106
Prénom: Jérôme dit le cowboy
Echelle(s) pratiquée(s): On30

MessagePosté le: Sam 25 Oct 2008 - 19:22    Sujet du message: [TECHNIQUE] Je m'en suis fait un de Grassinator Répondre en citant

Je suis très impressionné Okay
_________________
Membre banni le 08/01/2009
Revenir en haut
MSN
LOG MAN
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Aoû 2007
Messages: 3 000
Prénom: titi
Echelle(s) pratiquée(s): ON30

MessagePosté le: Sam 25 Oct 2008 - 19:40    Sujet du message: [TECHNIQUE] Je m'en suis fait un de Grassinator Répondre en citant

Bravo Bruno, et paff, il vous a bien banané et il le vends 30 € frais de port inclus, re paff, moi j'en prends 2 stp. Mr. Green
Plaisanterie mise à part, parfait, rien à dire, tu es un champion. Okay Okay Okay
_________________
THIERRY
Si tu as le Nord en face, tu as donc le Sudoku.
Revenir en haut
Yoda
Flooder
Flooder

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 18 053
Prénom: Arnaud dit YODA
Echelle(s) pratiquée(s): Echelle N, On30 et Richter

MessagePosté le: Sam 25 Oct 2008 - 20:17    Sujet du message: [TECHNIQUE] Je m'en suis fait un de Grassinator Répondre en citant

Alors là, chapeau bas .
_________________
Revenir en haut
MSN
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 39 201
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Sam 25 Oct 2008 - 20:56    Sujet du message: [TECHNIQUE] Je m'en suis fait un de Grassinator Répondre en citant

Bravo Bruno !
Cela dit, que se passerait-il si les trous de la grille étaient très-très-très légèrement plus gros ?
_________________
Nihil mirari, nihil lacrimari, sed intelligere (Spinoza)
Revenir en haut
cail
Big Boy
Big Boy

Hors ligne

Inscrit le: 01 Juin 2007
Messages: 4 014
Prénom: Alain
Echelle(s) pratiquée(s): 0n30

MessagePosté le: Sam 25 Oct 2008 - 20:59    Sujet du message: [TECHNIQUE] Je m'en suis fait un de Grassinator Répondre en citant

Bravo, j'en prends un Smile
_________________
Alain
Revenir en haut
Visiter le site web du posteur MSN
xave06
Administrateur
Administrateur

En ligne

Inscrit le: 02 Sep 2007
Messages: 12 417
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Sam 25 Oct 2008 - 21:07    Sujet du message: [TECHNIQUE] Je m'en suis fait un de Grassinator Répondre en citant

Moi de même !!!

Awesome ! Okay


Un seul regret , les photos ! Sad On ne voit pas bien !! Même avec les "bellicres" j'ai du mal à voir !! Mr. Green
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
Columbus
Porter
Porter

Hors ligne

Inscrit le: 16 Déc 2007
Messages: 59
Echelle(s) pratiquée(s): N

MessagePosté le: Sam 25 Oct 2008 - 22:45    Sujet du message: [TECHNIQUE] Je m'en suis fait un de Grassinator Répondre en citant

Question pour rire:
---un générateur d'ions négatifs ça se trouve où? Chez Bricomachin,Electrotruc ou dans un lointain magasin en Chine ( donc aussi dans le 13 ème à Paris ! ) ?
Je dis pour rire parce que bien avant le Schmilblick de Guy Lux, il y a eu le sketch de Pierre Dac,le Schmilblick, dont voici un court extrait:
--"..le schmilblick donc par le jeu de sa licmouille et de ses trois spodules,agit sur le bournoufle du grand perdimère lequel pousse le clanpied ", etc,...
JC D
_________________
"En sortant de l'école,nous avons rencontré,un grand chemin de fer..." (J.Prévert)
Revenir en haut
Ocatarinetabellatchitchix
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Mai 2007
Messages: 12 189
Prénom: Pascal
Echelle(s) pratiquée(s): Tubesca

MessagePosté le: Dim 26 Oct 2008 - 05:44    Sujet du message: [TECHNIQUE] Je m'en suis fait un de Grassinator Répondre en citant

Columbus a écrit:
---un générateur d'ions négatifs ça se trouve où? Chez Bricomachin,Electrotruc ou dans un lointain magasin en Chine ( donc aussi dans le 13 ème à Paris ! ) ?


http://www.goldmine-elec-products.com/prodinfo.asp?number=G9695 Mr. Green


Pour Bruno :

Je crois que ta grille est trop fine Cool

Peux tu nous détailler la fabrication et les éléments employés un peu mieux, j'en ai deux à faire avant Railexpo Mr. Green Okay
_________________
En avant et au travers !
Revenir en haut
MSN
excalibur34
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Nov 2007
Messages: 13 867
Prénom: bruno
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 26 Oct 2008 - 07:04    Sujet du message: [TECHNIQUE] Je m'en suis fait un de Grassinator Répondre en citant

Ocatarinetabellatchitchix a écrit:
Pour Bruno Je crois que ta grille est trop fine
Peux tu nous détailler la fabrication et les éléments employés un peu mieux, j'en ai deux à faire avant Railexpo Mr. Green Okay

alors pour la grille oui tu a raison c'est un peu trop fin, elle est récupérer sur un emballage métal de jack daniel's(*1) ,mais de toute facon il me reste d'autre couvercle quand je trouverais un grillage un peut plus gros je changerais le couvercle Wink
le tube pvc est un tube de 40 mm extérieur coupez a une longueur d'environ 15 cm
qui est coller a la néoprène gel sur le fond du bocal en plastique préalablement percer a 2mm pour le passage du fil, qui vient de la collection de boite pour bébé de madame
découpage du plastique du couvercle en récupérant la chute pour positionner le bouton poussoir d'alimentation de l'autre cote du tube (rien ne se perd) Mr. Green
le plus gros travail d'ajustage est de rogner les bords du module pour qu'il rentre dans le tube assez facilement tu peut y aller il y a de la marge (tu sait quand tu est bon quand tu attaque la résine d'inclusion pascal)
sinon j'ai préférer utiliser une alimentation de 12volts 250 ma externe et non raccorder par un jack pour éviter des pertes dans les contacts et des retours sur la masse

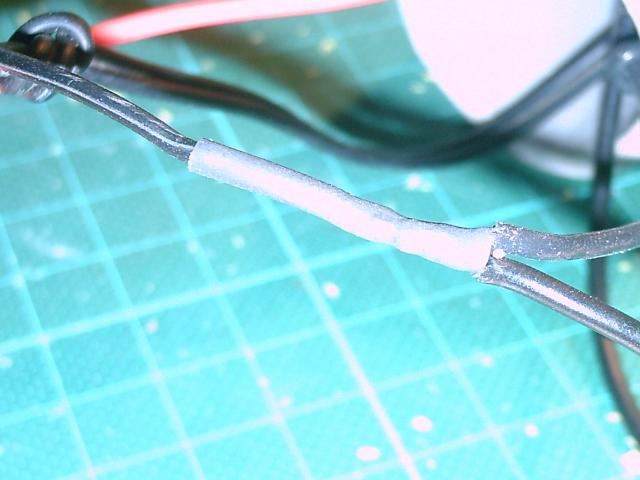

et bien sur tout est isoler par de la thermorétractable pour éviter les arcs entre les fils
le fil qui passe a l'intérieur du bocal est juste en contact avec la grille par l'intermédiaire d'une cosse fourche qui touche la grille en faisant un effet ressort avec le fil
ais-je ete assez clair pascal?
*1(l'abus d'alcool est dangereux pour la santé, hippss!!!)
_________________
bonjour et bienvenue chez nous
je suis capable du meilleur comme du pire mais dans le pire je suis le meilleur!!!! (Coluche)

sous UBUNTU 16.04 64 bits


Dernière édition par excalibur34 le Dim 26 Oct 2008 - 07:16; édité 1 fois
Revenir en haut
MSN Skype
excalibur34
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Nov 2007
Messages: 13 867
Prénom: bruno
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 26 Oct 2008 - 07:06    Sujet du message: [TECHNIQUE] Je m'en suis fait un de Grassinator Répondre en citant

Alexandre Zelkine a écrit:
Bravo Bruno !
Cela dit, que se passerait-il si les trous de la grille étaient très-très-très légèrement plus gros ?


ben les fibres tomberait plus facilement car la il faut taper fort quand même
_________________
bonjour et bienvenue chez nous
je suis capable du meilleur comme du pire mais dans le pire je suis le meilleur!!!! (Coluche)

sous UBUNTU 16.04 64 bits
Revenir en haut
MSN Skype
excalibur34
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Nov 2007
Messages: 13 867
Prénom: bruno
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 26 Oct 2008 - 07:11    Sujet du message: [TECHNIQUE] Je m'en suis fait un de Grassinator Répondre en citant

Ocatarinetabellatchitchix a écrit:
Que quand tu te mets au travail tu es redoutable Mr. Green




_________________
bonjour et bienvenue chez nous
je suis capable du meilleur comme du pire mais dans le pire je suis le meilleur!!!! (Coluche)

sous UBUNTU 16.04 64 bits
Revenir en haut
MSN Skype
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Dim 26 Oct 2008 - 12:31    Sujet du message: [TECHNIQUE] Je m'en suis fait un de Grassinator Répondre en citant

Bravo Bruno Okay
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
excalibur34
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Nov 2007
Messages: 13 867
Prénom: bruno
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 26 Oct 2008 - 19:30    Sujet du message: [TECHNIQUE] Je m'en suis fait un de Grassinator Répondre en citant

Snapper a écrit:
Bravo Bruno Okay



mais pour une fois que je fait quelque chose d'interressant faut faire une croix au calendrier
_________________
bonjour et bienvenue chez nous
je suis capable du meilleur comme du pire mais dans le pire je suis le meilleur!!!! (Coluche)

sous UBUNTU 16.04 64 bits
Revenir en haut
