MessagePosté le: Jeu 21 Aoû 2008 - 13:34    Sujet du message: Chessie & Neighbors Rr... Répondre en citant

PublicitéSupprimer les publicités ?
Je me décide enfin à vous décrire mon réseau à l'échelle HO.

Au départ, mon projet était de construire des modules en N suivant la norme Cactus! (Mais l'idée demeure Okay )

Mais je possédais 4 modules au norme FFMF datant de l'époque du club (1998) et de son grand réseau modulaire( toujours d'actualité). Mais la construction de la maison et quelques problèmes ont tués le projet (manque de place et d'argent (consacré à la maison)) !

Donc il me restait ces 4 modules, qu'en faire ??? Fabriquer des capots de protection.et les ranger définitivement . Un peu bête vu l'investissement, donc j'ai décidé de continuer le projet !

Une gare américaine de moyenne importance, époque 1980, compagnies de l'est : Chessie system, SSR et L&N entre autres (juste avant la création du CSX).... et Amtrak, équipée d'un dépôt diesel et d'un pont tournant avec petite rotonde, voilà pour le projet américanisé !!

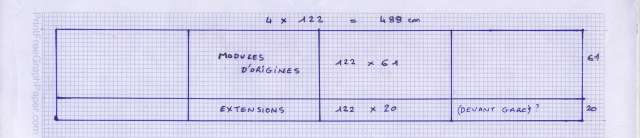

Voici le plan. J'avais agrandi la largeur des modules de 20 cm (61+20=81cm) pour reproduire les abords de la gare.



N'ayant plus l'utilté, je les ai démontés et cela m'a permis de faire les modules de retour.

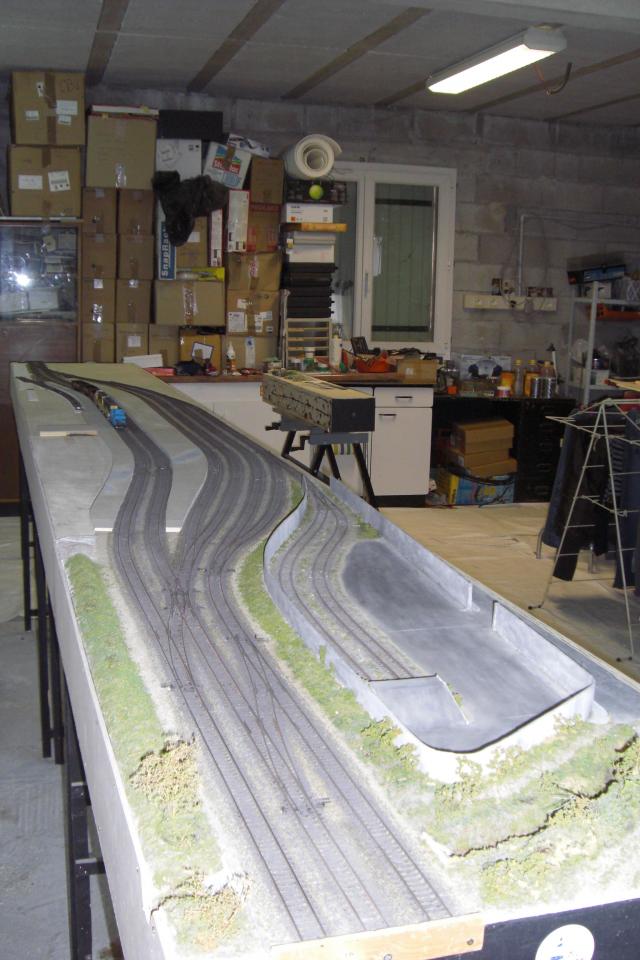

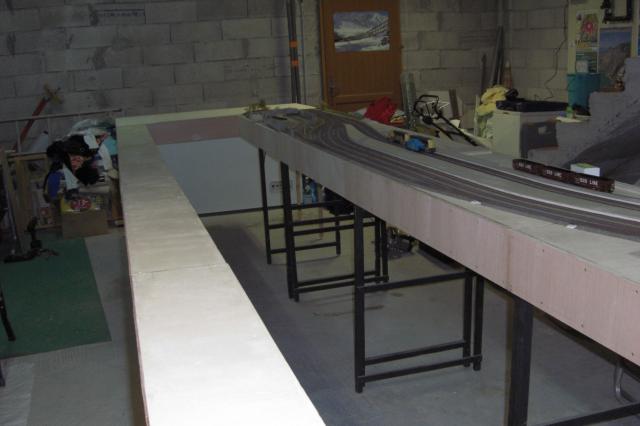

Les 4 modules d'origines.

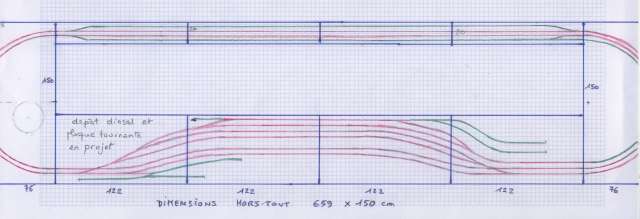

Création de deux retours en courbe de 150 x 75 cm.

Rayon des voies principales R1=67,5cm--------R2=61,5cm-------R3=55,5cm

Longueur totale du réseau 659 x150 cm

Le réseau sera digitalisé. Je pense acheter sous peu une centrale MRC prodigy quand la banquière sera d'accord !! Mr. Green

A suivre les différentes étapes ! Okay
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
Cowboy72
Big Boy
Big Boy

Hors ligne

Inscrit le: 24 Aoû 2007
Messages: 3 106
Prénom: Jérôme dit le cowboy
Echelle(s) pratiquée(s): On30

MessagePosté le: Jeu 21 Aoû 2008 - 13:59    Sujet du message: Chessie & Neighbors Rr... Répondre en citant

super réseau Okay

bon courage Okay
_________________
Membre banni le 08/01/2009
Revenir en haut
MSN
Cback
Mountain
Mountain

Hors ligne

Inscrit le: 21 Juil 2007
Messages: 1 142
Prénom: Philippe
Echelle(s) pratiquée(s): ON30 et HO Us

MessagePosté le: Jeu 21 Aoû 2008 - 14:49    Sujet du message: Chessie & Neighbors Rr... Répondre en citant

Bon courage.

Superbe. Okay Okay Okay
_________________
Comment vais-je ce matin ? :
- Pareil à moi-même, infâme et ignoble !.
Revenir en haut
ICQ
cail
Big Boy
Big Boy

Hors ligne

Inscrit le: 01 Juin 2007
Messages: 4 014
Prénom: Alain
Echelle(s) pratiquée(s): 0n30

MessagePosté le: Jeu 21 Aoû 2008 - 16:14    Sujet du message: Chessie & Neighbors Rr... Répondre en citant

Sympa tout ça Okay
_________________
Alain
Revenir en haut
Visiter le site web du posteur MSN
Trolley
Consolidation
Consolidation

Hors ligne

Inscrit le: 28 Juil 2007
Messages: 395
Prénom: Jean Michel
Echelle(s) pratiquée(s): H0m, H0n3, H0e, tramways H0...

MessagePosté le: Jeu 21 Aoû 2008 - 16:31    Sujet du message: Chessie & Neighbors Rr... Répondre en citant

Chouette, un réseau en H0 !!! Wink

C'est beau, cette sortie de gare en courbe et contre-courbe ! Okay Okay Okay
_________________
Jean Michel ("malletslm" sur les autres forums !)
Revenir en haut
Visiter le site web du posteur
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Jeu 21 Aoû 2008 - 23:28    Sujet du message: Chessie & Neighbors Rr... Répondre en citant

Okay
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
uprr
Mountain
Mountain

Hors ligne

Inscrit le: 19 Jan 2008
Messages: 1 711
Prénom: philippe
Echelle(s) pratiquée(s): HO

MessagePosté le: Sam 23 Aoû 2008 - 11:59    Sujet du message: Chessie & Neighbors Rr... Répondre en citant

super le réseau
cela fait plaisir de voir les réalisations des autre
toi aussi tu as une banquière Mr. Green

bonne continuation
_________________
vive l'analogique!!!!!! en HO biensur!
http://uprr.skyrock.com
http://us.leforum.eu/t2156-mon-reseau.htm
Revenir en haut
Visiter le site web du posteur
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 417
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Sam 23 Aoû 2008 - 16:06    Sujet du message: Chessie & Neighbors Rr... Répondre en citant

à tous!
Je vais continuer à vous le décrire au fur et à mesure ! Okay


uprr a écrit:
super le réseau
cela fait plaisir de voir les réalisations des autre
toi aussi tu as une banquière Mr. Green Eh oui !!

bonne continuation

_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 417
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Sam 23 Aoû 2008 - 17:06    Sujet du message: Chessie & Neighbors Rr... Répondre en citant

Bon, la suite !

Petits modules :

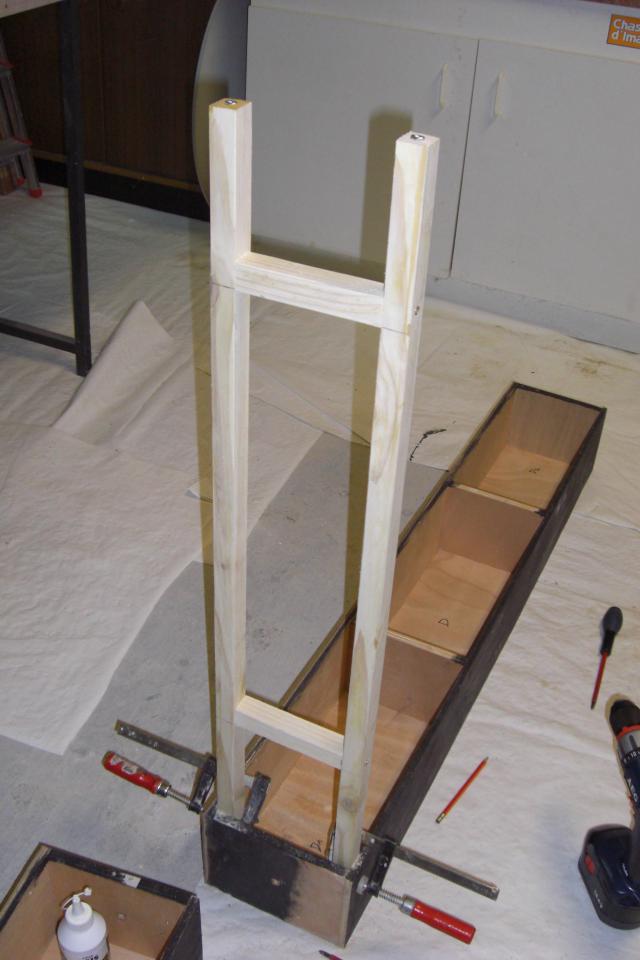

Préparation des pieds des 4 petits modules (122 x 20).

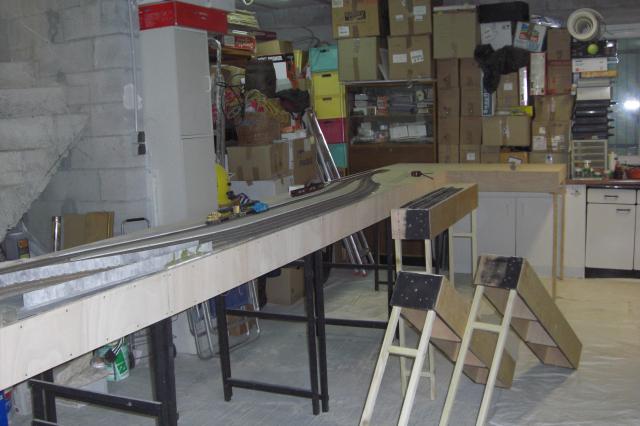

Mise en place du "visu" du 1èr module à l'entraxe 150 cm.

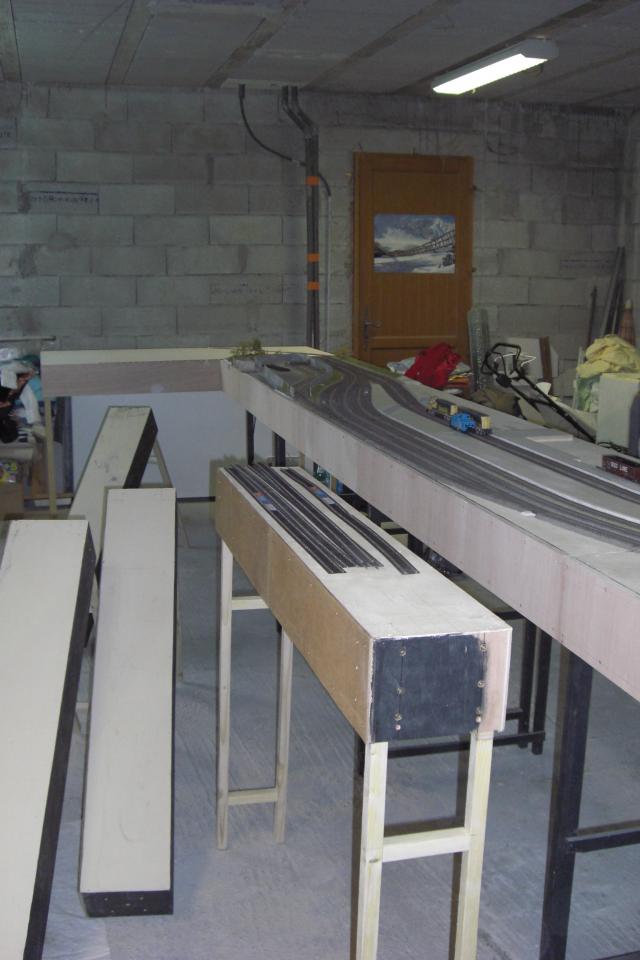

Pour économiser des pieds (le bois à force c'est cher !), le 1èr en possède 4 (réunis par deux pour bien rigidifier, les modules sont très étroits!),



les 3 autres n'en ont que deux et tiennent à cheval sur le 1èr et ainsi de suite ...


Les 2 retours (150 x 75cm):

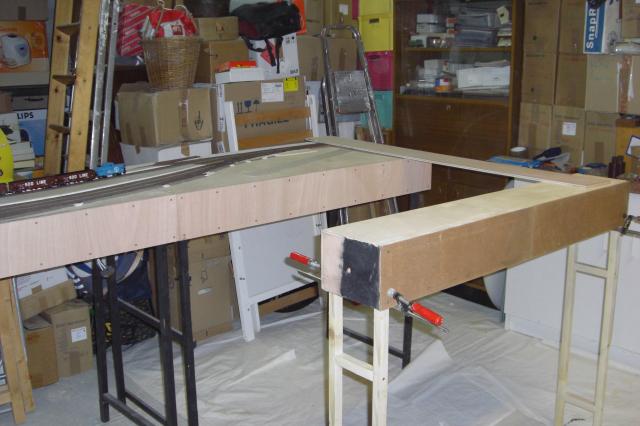

Celui du fond :

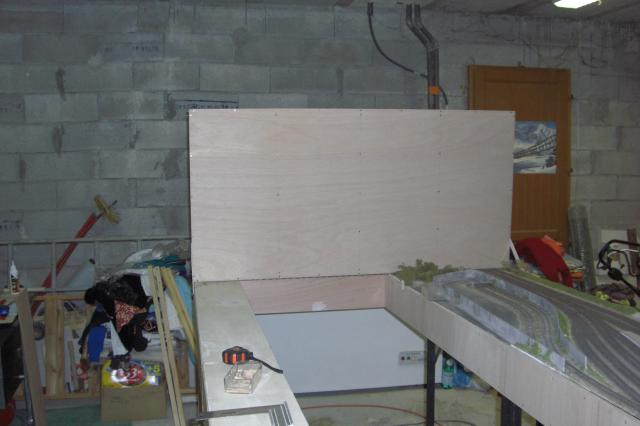

De devant :

Au départ, il devait pouvoir se lever ("pont levis") mais j' m'a gourré dans l'ajustement (pas compter l'épaisseur des voies) et il fallait tout réajuster, trop la galère avec la charnière à "piano"!!! Shocked
Alors après moultes tractations avec la "banquière" (que j'adore Mr. Green ) le congélateur a été déménagé de l'autre coté du mur ! (Elles sont compréhensives nos petites femmes !! )

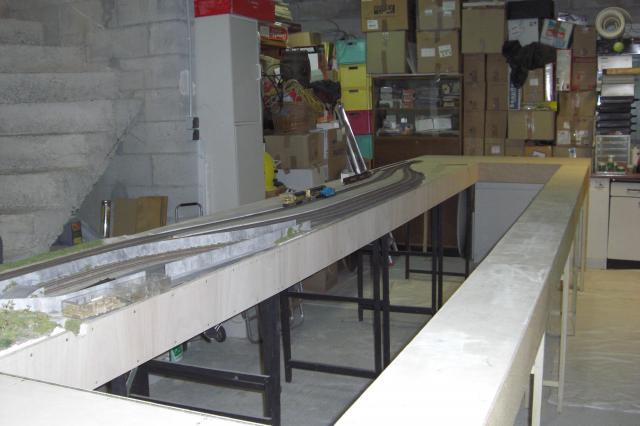

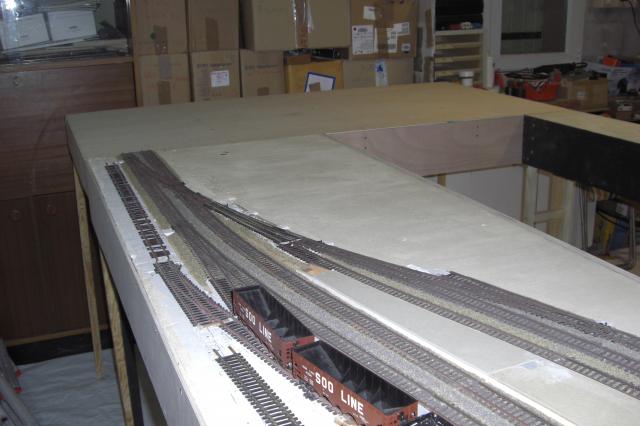

Le tout fini, sans les voies !




Okay
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 417
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Sam 23 Aoû 2008 - 18:09    Sujet du message: Chessie & Neighbors Rr... Répondre en citant

Quelques astuces personnelles! Si cela peut aider certains ...

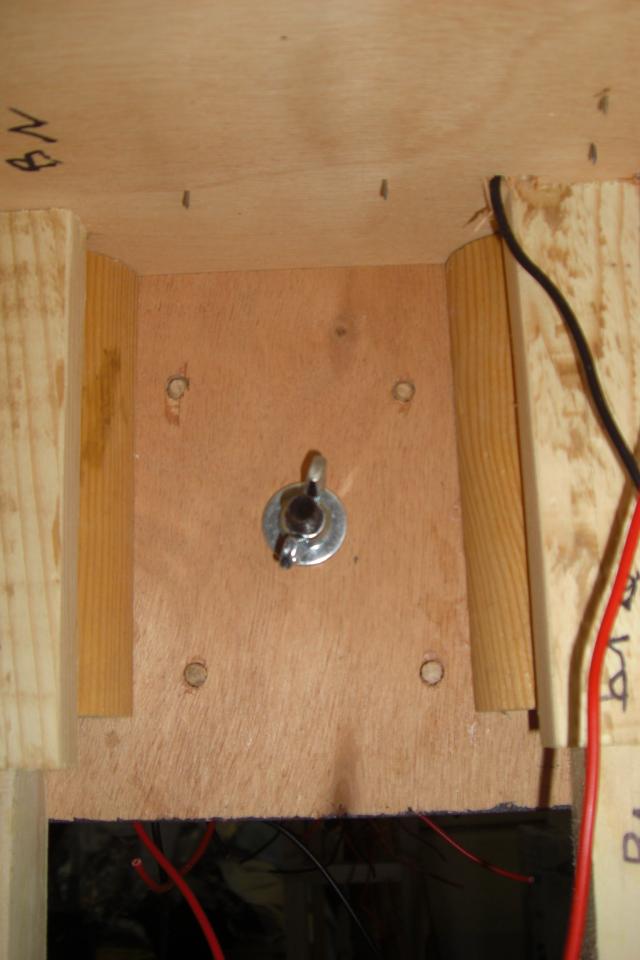

Fixation des petits modules entre eux :
Vu la largeur, il n'était pas possible de mettre 2 boulons tête ronde carré avec écrou papillons (j'utilise ce type de boulons car il n'y a pas besoin de clef de serrage)
Pour compenser j'ai mis quatre tourillons autour du boulon pour rigidifier et pour pas que les deux modules bougent !

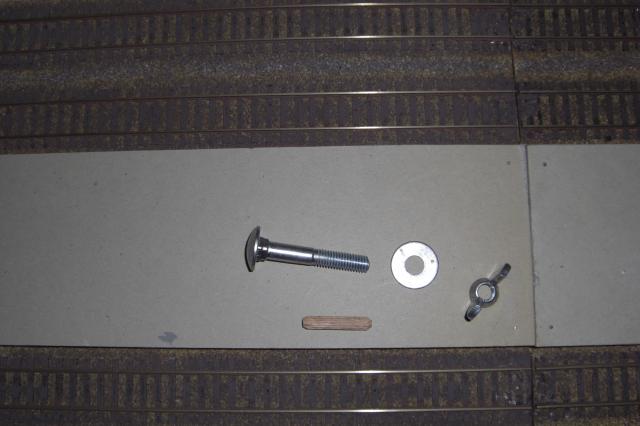

Le boulon tête ronde carré,la rondelle (indispensable pour ne pas écraser le bois), l'écrou papillon et le tourillon.


Aucune crainte que cela ne bouge !

Okay
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
coyotte
Mountain
Mountain

Hors ligne

Inscrit le: 10 Déc 2007
Messages: 1 091
Prénom: stephane
Echelle(s) pratiquée(s): HO DCC mrc prodigy

MessagePosté le: Sam 23 Aoû 2008 - 19:02    Sujet du message: Chessie & Neighbors Rr... Répondre en citant

superbe beau travail , moi toujous pas de place pour mon reseau dons j'entasse le matos en attendant
_________________
http://78coyotte78.skyrock.com/
Revenir en haut
Visiter le site web du posteur
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 417
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Sam 23 Aoû 2008 - 19:40    Sujet du message: Chessie & Neighbors Rr... Répondre en citant

T'as même pas la place pour un module ??? Sad

J'avais pas vu ton blog!! Sacré collection de matériels !! :bave: :bave: :bave:
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 417
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Sam 23 Aoû 2008 - 20:20    Sujet du message: Chessie & Neighbors Rr... Répondre en citant

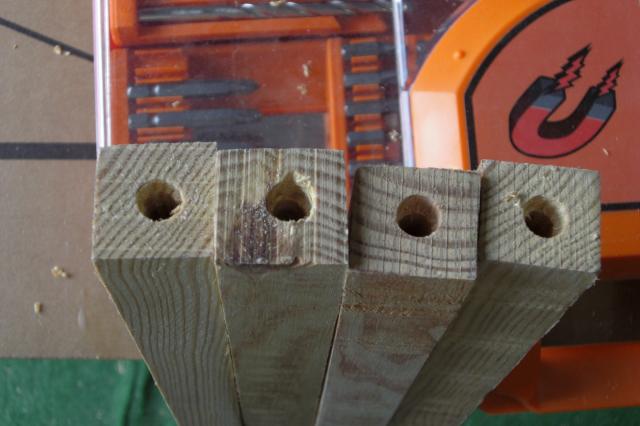

Réglage en hauteur des pieds par boulon et écrou !!

J'ai trouvé une solution qui me satisfait et qui n'est pas chère ( vu le nombre de pieds à équiper !!).

Boulon de diamètre 6 mm et 35 mm de longueur (plus longue si nécessaire).

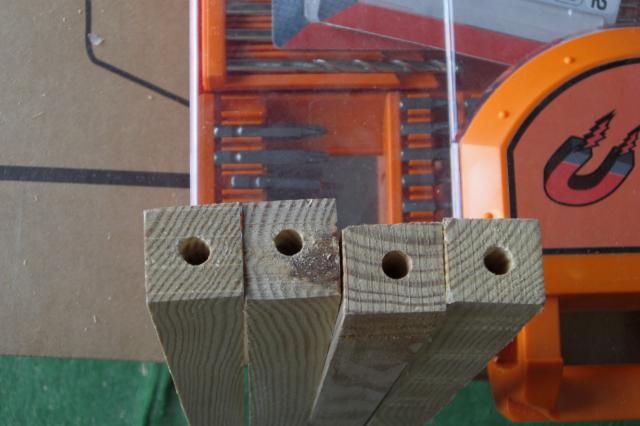

Perçage avec une mèche de 7 en essayant d'être centré.


Perçage avec une mèche de 9 sur 5 mm de profondeur maximun, pour placer ensuite l'écrou.

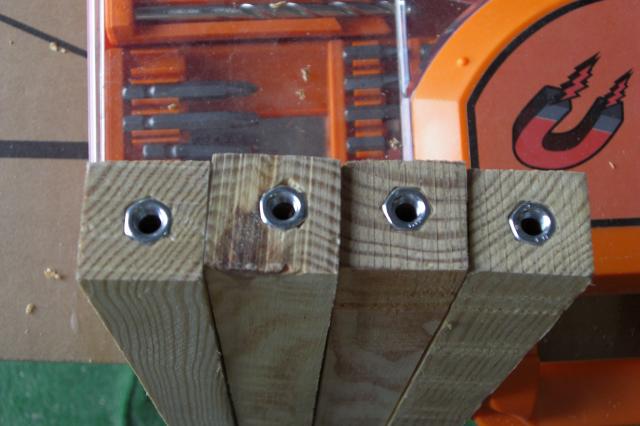

Introduction en force de l'écrou à l'aide d'un marteau.

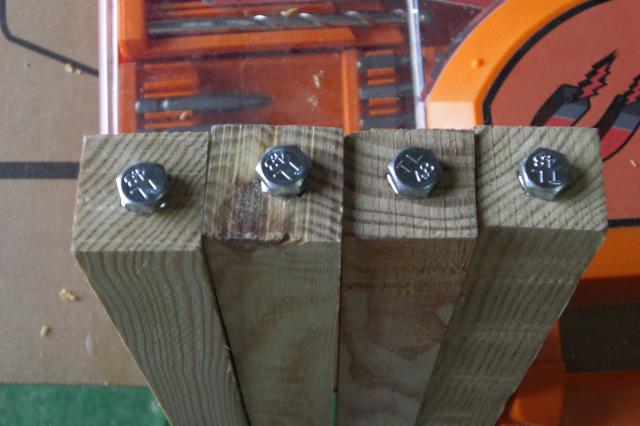

Mise en place du boulon.


Le tour est joué !!

Ajustage avec une clé plate de 10 (dans le cas présent).

Okay
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
BUBULE
Big Boy
Big Boy

Hors ligne

Inscrit le: 10 Juin 2007
Messages: 2 993
Prénom: Jean-François
Echelle(s) pratiquée(s): N, On30, Grrreu !!!

MessagePosté le: Sam 23 Aoû 2008 - 22:05    Sujet du message: Chessie & Neighbors Rr... Répondre en citant

Travail trés soigné , on vois que tu prend du plaisir à realiser une menuiserie sainge qage de bon fonctionnement par la suite bravo !

J'aime aussi beaucoup le plan de voie de ta gare , la pureté des courbes et la petite enclave ( future zone intermodale ou industriel ? ).


_________________
Rail Marshall de la Bougnat Connection.
RIO GRANDE STILL ALIVE



"Heureux soient les fêlés, car ils laisseront passer la lumière" M. AUDIARD

Lien Pinterest :Turtle Field
Revenir en haut
Dash 8-CW
Consolidation
Consolidation

Hors ligne

Inscrit le: 17 Mai 2008
Messages: 250
Prénom: Benoit
Echelle(s) pratiquée(s): HO

MessagePosté le: Dim 24 Aoû 2008 - 14:31    Sujet du message: Chessie & Neighbors Rr... Répondre en citant

Là je dit respect ... tu travaille bien , belle menuiserie Wink
Ce qui est deja posé augure de belles choses Wink
