MessagePosté le: Mer 6 Aoû 2008 - 09:24    Sujet du message: [On30] Installation d'un décodeur MRC 1656 dans une 2-6-0 Bachmann Répondre en citant

PublicitéSupprimer les publicités ?
Je vais vous montrer par étapes, comment j'ai pratiqué le plus simplement pour installer un décodeur sonore de chez M.R.C, le
Sheer Brilliance Dual H.O Model:0001656, pour ma 2-6-0 Mogul Bachmann.
Première étape démontage complet du tender, où j'ai choisi d'installer d'abord le H.P + le décodeur.
Deuxième étapes démontage du carter de la locomotive, pour accéder aux prises de courant, et amener un fil noir et rouge avec une micro-prise sur l'arrière de la machine pour la connection du décodeur.
Troisième étapes installation du H.P enfermé dans une enceinte confectionné dans du carton-plume de 5 mm.
Quatrième étapes pose d'un seul lest ( étant donné que le poids du décodeur + du H.P et son enceinte + les prises, je retrouve le poids d'origine des deux lests à savoir 30g ).
Cinquième étapes pose du décodeur et raccordement de celui-ci.
On verra plus tard comment installer une lanterne sur l'arrière du tender ( lanterne récupérée de ma 2-8-0 Consolidation ).
Photos suivent Arrow
Charley

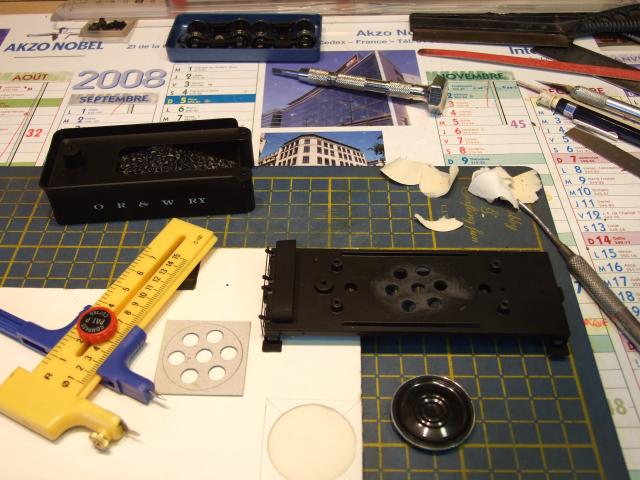

Comme vous pouvez le voir, le gabarit de perçage est confectionné dans du carton à l'emporte-pièce;
et perçage par l'intérieur du tender. L'enceinte en carton plume de 5 mm est préte à être découpée.

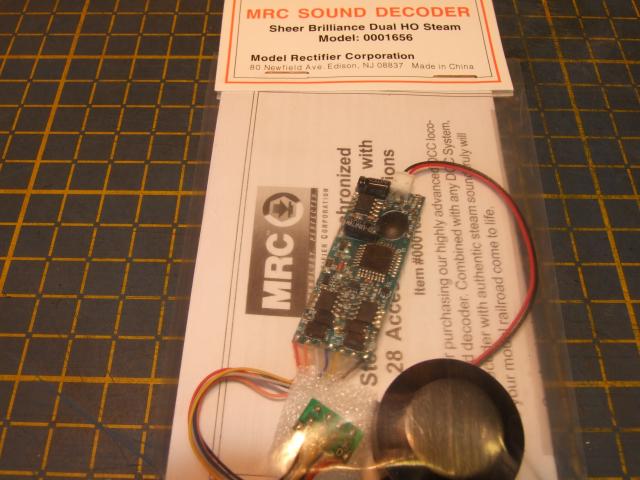

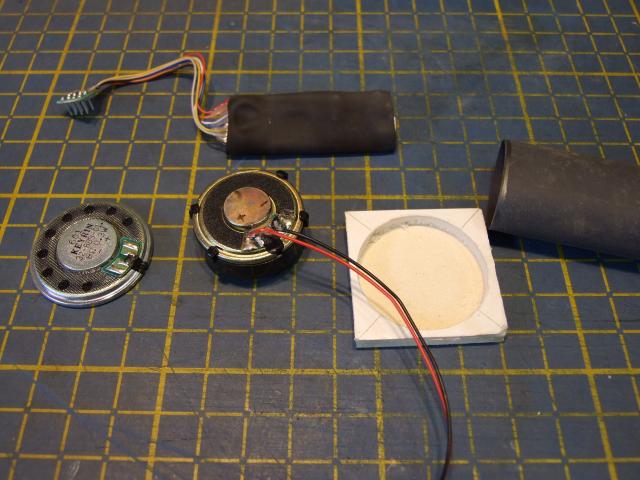

Présentation du décodeur pour ceux qu'ils ne le connaissent pas. Reçu de chez Tonystrain la fin de la semaine
dernière au bout de trois jours. ( sans frais de douane bien entendu ).



Le H.P de 28 mm de diamétre de M.R.C, est remplacé par un autre de 32 mm plus puissant ( étant
donné qu'il y à de la place dans le tender, je n'est pas hésité à le changer ).

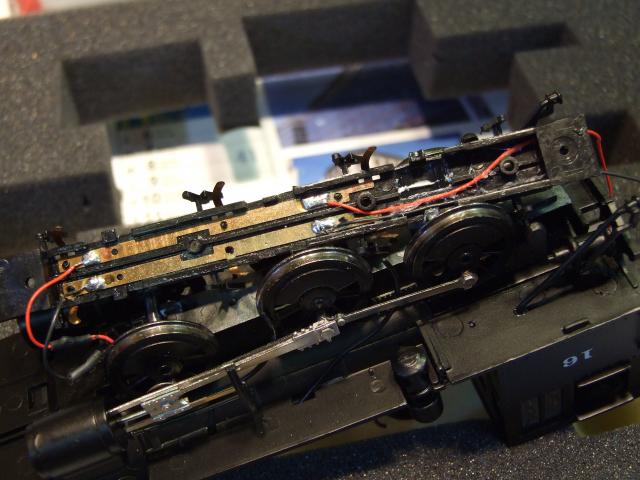

Dépose du carter et rallongement des fils venant du moteur. ( les fils étant trop court d'origine, le carter n'avait pas suffisament de débattement ).

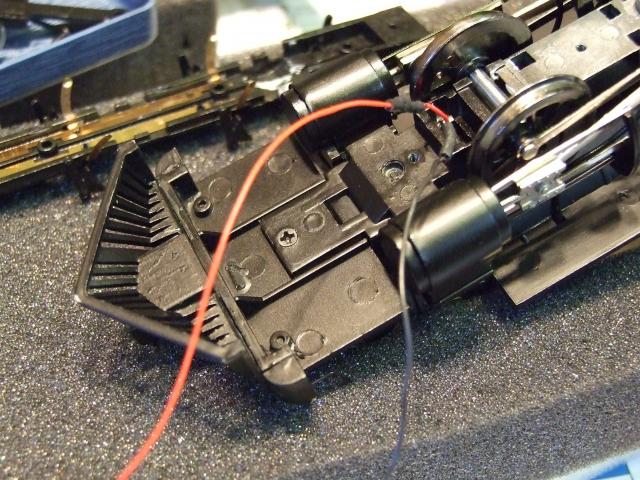

Soudage de la ligne arrière.

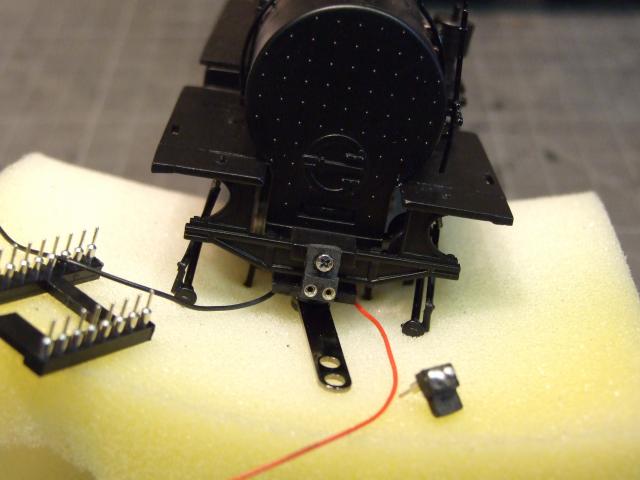

Installation de la micro-prise cette après midi. Pour cacher en partie la liaison loco-tender; une plate-forme en
tôle striée pouvant se relevée ( comme sur la 2-8-0 ) sera confectionnée et installée plus tard.

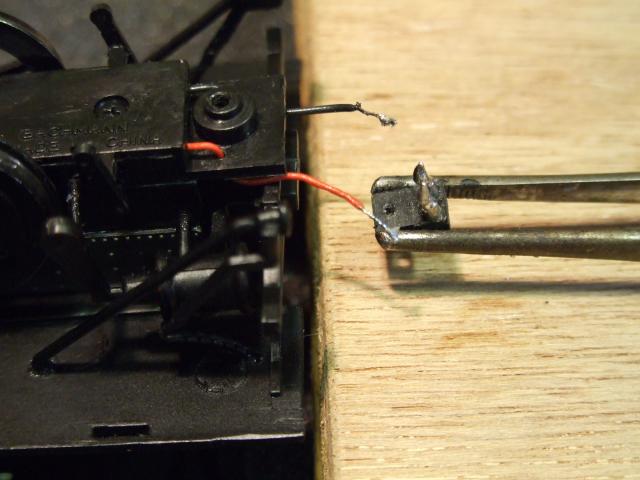

Soudure de la micro connexion.
A suivre pour le reste.
Charley

--
Note du Staff : Modification du titre.
_________________
AMERICANEMENT VÔTRE

Le train est un mélange de sensations qui font travailler l'imaginaire (Philippe Gougler).
Revenir en haut
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Mer 6 Aoû 2008 - 09:55    Sujet du message: [On30] Installation d'un décodeur MRC 1656 dans une 2-6-0 Bachmann Répondre en citant

J'ai modifié le titre ; tout en majuscule c'est pas "beau" et j'ai également rajouté l'échelle.

Sinon, super tutoriel

Une fois que tu auras tout posté, je fusionnerai tes messages et photos pour tout avoir d'un seul bloc.
_________________
Il y a 10 sortes de gens, ceux qui lisent le binaire et les autres...
Revenir en haut
KOBDEN CHARLEY
Mountain
Mountain

Hors ligne

Inscrit le: 10 Déc 2007
Messages: 1 951
Prénom: Charley
Echelle(s) pratiquée(s): On30 et HOn3 et 1/35 à l'occasion.

MessagePosté le: Mer 6 Aoû 2008 - 10:02    Sujet du message: [On30] Installation d'un décodeur MRC 1656 dans une 2-6-0 Bachmann Répondre en citant

Ok Matthieu, j'avais oublié de préçiser l'échelle, oui c'est vrai j'aurai tendance à mettre trop
de majuscules.
_________________
AMERICANEMENT VÔTRE

Le train est un mélange de sensations qui font travailler l'imaginaire (Philippe Gougler).
Revenir en haut
LOG MAN
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Aoû 2007
Messages: 3 000
Prénom: titi
Echelle(s) pratiquée(s): ON30

MessagePosté le: Jeu 7 Aoû 2008 - 15:47    Sujet du message: [On30] Installation d'un décodeur MRC 1656 dans une 2-6-0 Bachmann Répondre en citant

Bien du courage à toi, je vois que tu affectionnes les décodeurs MRC, j'ai un sheer brillance 1630 que j'ai monté sur une 280, ça m'emballe pas, je vais recevoir un Tsunami pour une Shay pour essayer, quelles sont les différences entre le MRC 1656 et le 1630 ?? Merci.
_________________
THIERRY
Si tu as le Nord en face, tu as donc le Sudoku.
Revenir en haut
KOBDEN CHARLEY
Mountain
Mountain

Hors ligne

Inscrit le: 10 Déc 2007
Messages: 1 951
Prénom: Charley
Echelle(s) pratiquée(s): On30 et HOn3 et 1/35 à l'occasion.

MessagePosté le: Jeu 7 Aoû 2008 - 17:26    Sujet du message: [On30] Installation d'un décodeur MRC 1656 dans une 2-6-0 Bachmann Répondre en citant

Thierry Exclamation oui j'ai été très déçu par le premier Tsunami que j'ai acheté c'était le premier modèle
TSU-1000 pris chez Tonys. Je l'avais installé dans une deuxième Climax, dont j'avais été obligé de charcuter
la caisse du tender; car le décodeur était un chouilla trop long.
Certe celui-ci à pas mal de bruits: chargement du charbon, de la flote, purge des cylindres etc...
Par-contre je n'est pas le crissement des freins, à la différence des M.R.C qui l'on. Les décodeurs M.R.C
ont réellement beaucoups d'avantages au niveaux sons, et de paramétres que les Tsunamis.
En plus ils sont deux fois moins chère.
Bon je vais de ce pas télécharger d'autre photos de l'installation du décodeur de ma 2-6-0.
A bientôt Thierry.
Charley
_________________
AMERICANEMENT VÔTRE

Le train est un mélange de sensations qui font travailler l'imaginaire (Philippe Gougler).
Revenir en haut
KOBDEN CHARLEY
Mountain
Mountain

Hors ligne

Inscrit le: 10 Déc 2007
Messages: 1 951
Prénom: Charley
Echelle(s) pratiquée(s): On30 et HOn3 et 1/35 à l'occasion.

MessagePosté le: Jeu 7 Aoû 2008 - 17:44    Sujet du message: [On30] Installation d'un décodeur MRC 1656 dans une 2-6-0 Bachmann Répondre en citant


_________________
AMERICANEMENT VÔTRE

Le train est un mélange de sensations qui font travailler l'imaginaire (Philippe Gougler).
Revenir en haut
KOBDEN CHARLEY
Mountain
Mountain

Hors ligne

Inscrit le: 10 Déc 2007
Messages: 1 951
Prénom: Charley
Echelle(s) pratiquée(s): On30 et HOn3 et 1/35 à l'occasion.

MessagePosté le: Jeu 7 Aoû 2008 - 17:51    Sujet du message: [On30] Installation d'un décodeur MRC 1656 dans une 2-6-0 Bachmann Répondre en citant

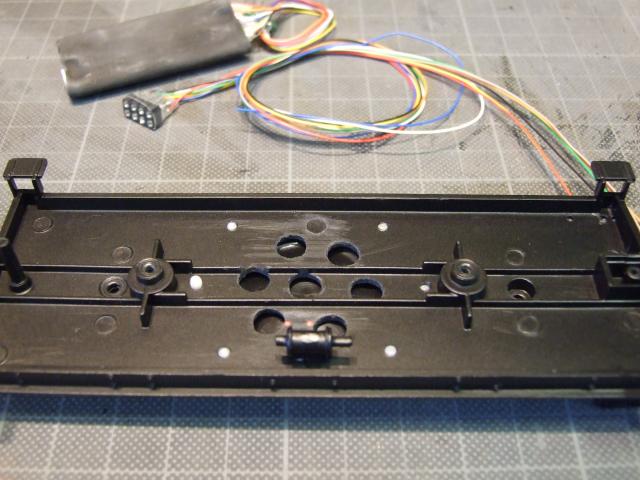

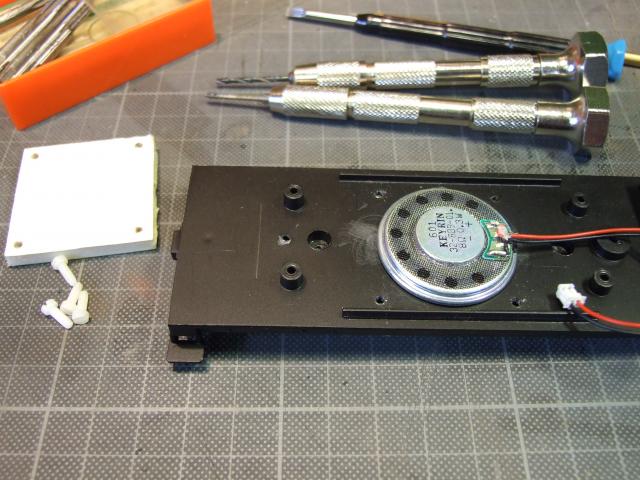

Préparation et perçage et taraudage des vis fixant le H.P. J'ai préféré des vis en plastique pour éviter les vibrations
avec le chassis du tender.
_________________
AMERICANEMENT VÔTRE

Le train est un mélange de sensations qui font travailler l'imaginaire (Philippe Gougler).
Revenir en haut
LOG MAN
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Aoû 2007
Messages: 3 000
Prénom: titi
Echelle(s) pratiquée(s): ON30

MessagePosté le: Jeu 7 Aoû 2008 - 17:52    Sujet du message: [On30] Installation d'un décodeur MRC 1656 dans une 2-6-0 Bachmann Répondre en citant

Tony's, ils m'ont vu une foie (de morue), pas deux. Je leurs passe commande(en Mai) d'un décodeur MRC pour sonoriser une bécane en N pour mon père (sa fête), d'un Tsunami + HP + enclosure (mon anniv), je reçois le tout avec un mois de retard, sans le tsunami et un back order pour le MRC (qui était bien dans le carton), second mail pour les avertir de leur erreur, (inversion au niveau des deux décodeurs), super sympa ils me re "des bittes" sur la CB et m'envoi un petit mail en me disant que le MRC est bien parti cette foi.......... Re mail, en leur disant l'erreur et ainsi dessuite pendant maintenant 4 mois, où si tout se passe bien (c'est à dire re des bits sur la CB + Frais de port) je vais peut être, espérer jouir (pas fort) du doux son de ce fameux Tsunami ...........
_________________
THIERRY
Si tu as le Nord en face, tu as donc le Sudoku.
Revenir en haut
KOBDEN CHARLEY
Mountain
Mountain

Hors ligne

Inscrit le: 10 Déc 2007
Messages: 1 951
Prénom: Charley
Echelle(s) pratiquée(s): On30 et HOn3 et 1/35 à l'occasion.

MessagePosté le: Jeu 7 Aoû 2008 - 17:54    Sujet du message: [On30] Installation d'un décodeur MRC 1656 dans une 2-6-0 Bachmann Répondre en citant


_________________
AMERICANEMENT VÔTRE

Le train est un mélange de sensations qui font travailler l'imaginaire (Philippe Gougler).
Revenir en haut
KOBDEN CHARLEY
Mountain
Mountain

Hors ligne

Inscrit le: 10 Déc 2007
Messages: 1 951
Prénom: Charley
Echelle(s) pratiquée(s): On30 et HOn3 et 1/35 à l'occasion.

MessagePosté le: Jeu 7 Aoû 2008 - 17:59    Sujet du message: [On30] Installation d'un décodeur MRC 1656 dans une 2-6-0 Bachmann Répondre en citant

Je suis désolé pour toi Thierry, pour ma par je n'est jamais eu de problème avec lui
j'ai été livré rapidement j'ai peut-être eu de la chance ( pour une fois Rolling Eyes ).
_________________
AMERICANEMENT VÔTRE

Le train est un mélange de sensations qui font travailler l'imaginaire (Philippe Gougler).
Revenir en haut
KOBDEN CHARLEY
Mountain
Mountain

Hors ligne

Inscrit le: 10 Déc 2007
Messages: 1 951
Prénom: Charley
Echelle(s) pratiquée(s): On30 et HOn3 et 1/35 à l'occasion.

MessagePosté le: Jeu 7 Aoû 2008 - 18:02    Sujet du message: [On30] Installation d'un décodeur MRC 1656 dans une 2-6-0 Bachmann Répondre en citant


_________________
AMERICANEMENT VÔTRE

Le train est un mélange de sensations qui font travailler l'imaginaire (Philippe Gougler).
Revenir en haut
KOBDEN CHARLEY
Mountain
Mountain

Hors ligne

Inscrit le: 10 Déc 2007
Messages: 1 951
Prénom: Charley
Echelle(s) pratiquée(s): On30 et HOn3 et 1/35 à l'occasion.

MessagePosté le: Jeu 7 Aoû 2008 - 18:03    Sujet du message: [On30] Installation d'un décodeur MRC 1656 dans une 2-6-0 Bachmann Répondre en citant

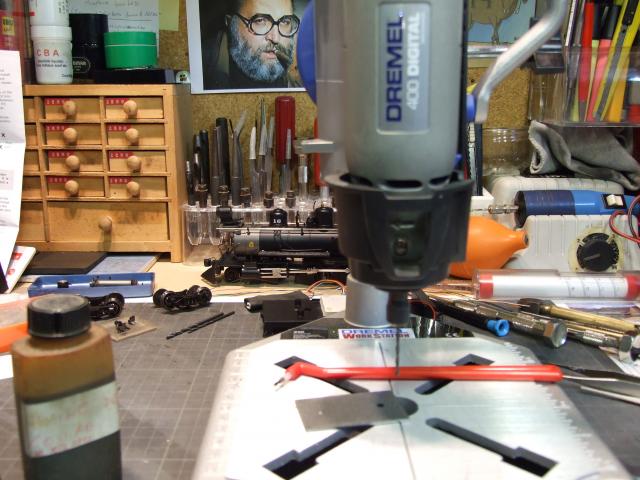

Perçage du lest
_________________
AMERICANEMENT VÔTRE

Le train est un mélange de sensations qui font travailler l'imaginaire (Philippe Gougler).
Revenir en haut
KOBDEN CHARLEY
Mountain
Mountain

Hors ligne

Inscrit le: 10 Déc 2007
Messages: 1 951
Prénom: Charley
Echelle(s) pratiquée(s): On30 et HOn3 et 1/35 à l'occasion.

MessagePosté le: Jeu 7 Aoû 2008 - 18:05    Sujet du message: [On30] Installation d'un décodeur MRC 1656 dans une 2-6-0 Bachmann Répondre en citant


_________________
AMERICANEMENT VÔTRE

Le train est un mélange de sensations qui font travailler l'imaginaire (Philippe Gougler).
Revenir en haut
KOBDEN CHARLEY
Mountain
Mountain

Hors ligne

Inscrit le: 10 Déc 2007
Messages: 1 951
Prénom: Charley
Echelle(s) pratiquée(s): On30 et HOn3 et 1/35 à l'occasion.

MessagePosté le: Jeu 7 Aoû 2008 - 18:10    Sujet du message: [On30] Installation d'un décodeur MRC 1656 dans une 2-6-0 Bachmann Répondre en citant

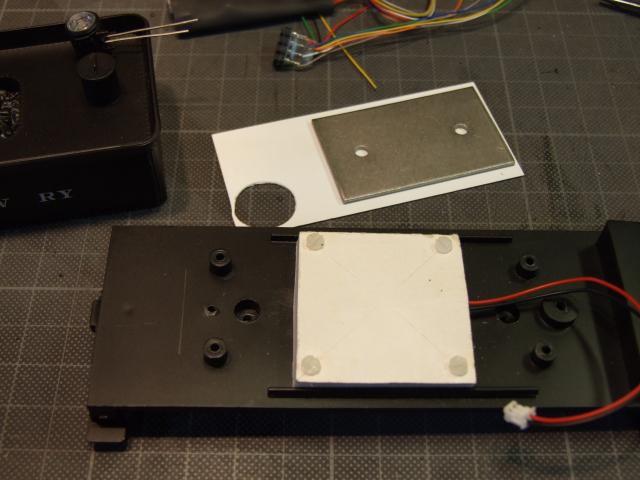

Le lest après avoir été ajusté est fixé sur le dos du H.P , sans avoir auparavant isolé celui-ci d'une feuille de
d'étain pour évier toute magnétisation entre le H.P et la plaque de lest.
_________________
AMERICANEMENT VÔTRE

Le train est un mélange de sensations qui font travailler l'imaginaire (Philippe Gougler).
Revenir en haut
KOBDEN CHARLEY
Mountain
Mountain

Hors ligne

Inscrit le: 10 Déc 2007
Messages: 1 951
Prénom: Charley
Echelle(s) pratiquée(s): On30 et HOn3 et 1/35 à l'occasion.

MessagePosté le: Jeu 7 Aoû 2008 - 18:12    Sujet du message: [On30] Installation d'un décodeur MRC 1656 dans une 2-6-0 Bachmann Répondre en citant


_________________
