MessagePosté le: Mar 10 Juin 2008 - 07:52    Sujet du message: PRR - GE & Baldwin - GG-1 Répondre en citant

PublicitéSupprimer les publicités ?

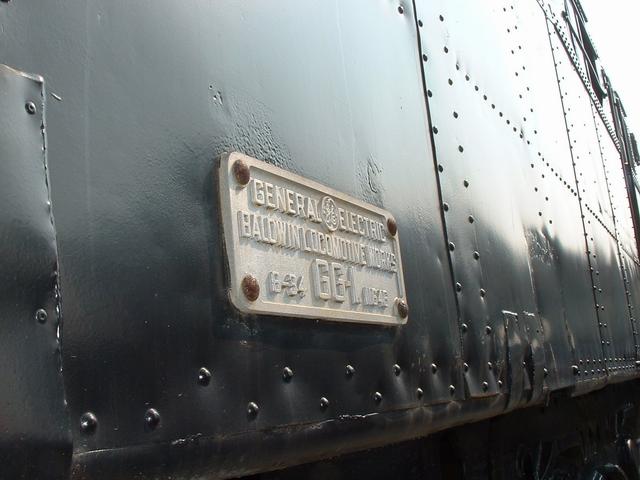

Juste pour le plaisir des yeux ...


_________________





Lien Rag Glaciologue de 1ère classe
Revenir en haut
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 417
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Mar 10 Juin 2008 - 21:28    Sujet du message: PRR - GE & Baldwin - GG-1 Répondre en citant

Merci pour la photo!
Je me permets de rajouter des informations complémentaires sur cette série de locomotives inoubliables!

GE GG-1 du Pennsylvania Railroad

La locomotive GG-1 de la Pennsylvania Railroad a été construite entre 1934 et 1943 dans l'usine d'Altoona PA du PRR avec un total de 139 unités construites.
Bien que General Electric n'a pas été le concepteur du PRR GG-1, la firme a fourni les moteurs de traction et d'autres équipements électriques. Baldwin a fourni 25 chassis au PRR.
Elle a été modifié par le célébre designer industriel d'origine française Raymond Loevy.
Elle est restée en service avec les successeurs du PRR jusqu'au début des années 1980. (PRR, Penn Central, Conrail, New Jersey Transit et Amtrak)
La GG-1 est devenu l'une des plus célébres locomotive dans le monde de part son look « d'enfer ».

Source Wikipedia :
http://en.wikipedia.org/wiki/PRR_GG1

Autres :
http://www.steamlocomotive.com/GG1/

http://www.spikesys.com/GG1/

http://www.steamlocomotive.com/GG1/prr4876-crash.shtml

Photos :
http://crcyc.railfan.net/locos/elec/gg1/gg1.html

http://www.trainweb.org/railpix/prr-gg1-1.html

http://files.asme.org/ASMEORG/Communities/History/Landmarks/5618.pdf

http://www.northeast.railfan.net/gg1rstr.html

GG-1
Année de construction : 1934 – 1943
Effectif en service : 139 unités
Type : 2CC2
Longueur hors tout : 24,30 m
Masse à vide : 216 t
Alimentation : Monophasé 11 kV-25Hz
Moteur de traction ; 12 x 305 kW
Puissance : 3660 kW
Effort de traction : 314 kN
Vitesse maximale : voyageurs : 160 km/h
- - - - marchandises : 144 km/h


Quelques photos de la bête :

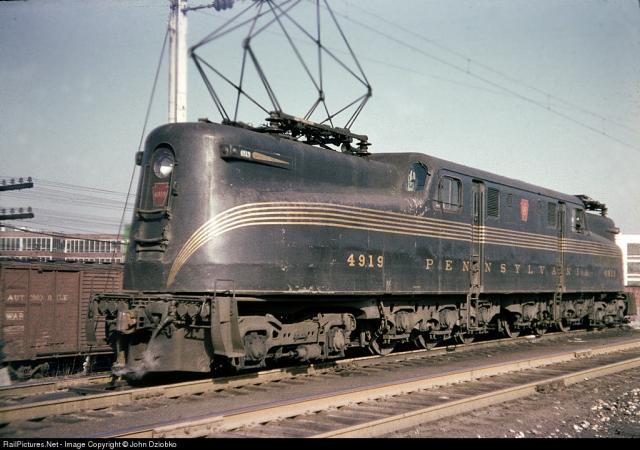

PRR : Newark, New Jersey, 1951

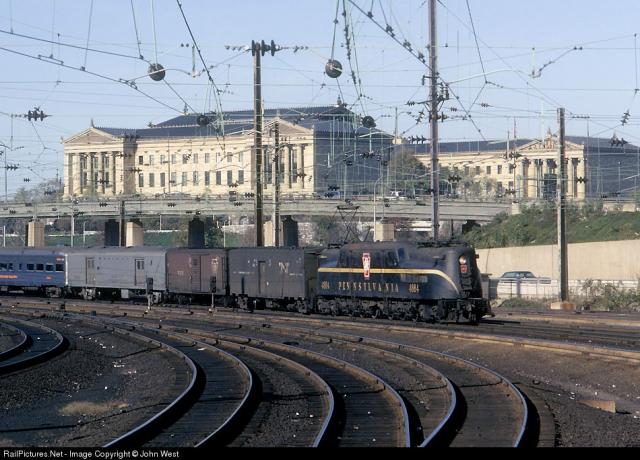

PRR : Philadelphia, Pennsylvania, 1967

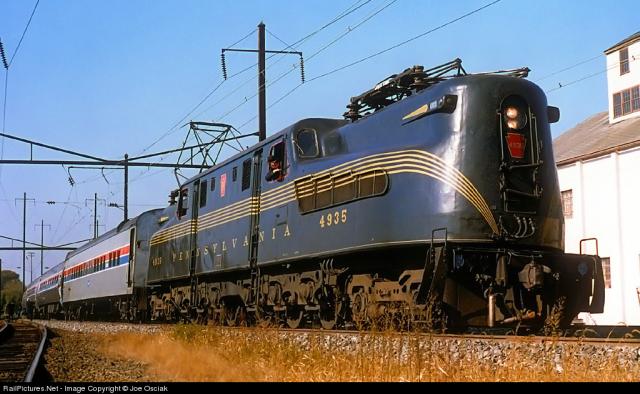

PRR : Paradise, Pennsylvania, 1978

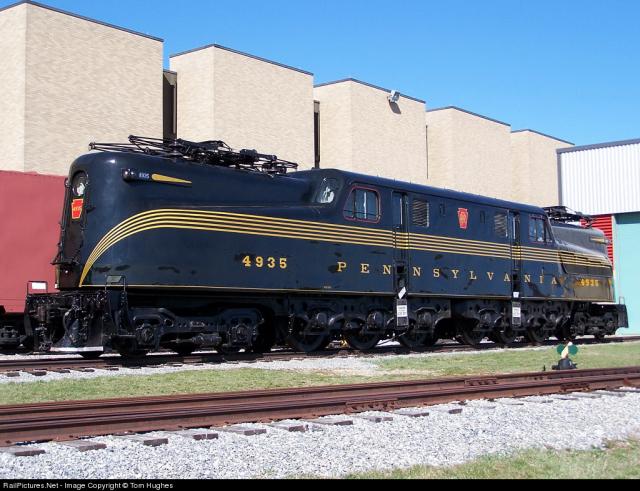

PRR : Lancaster, Pennsylvania, 2007

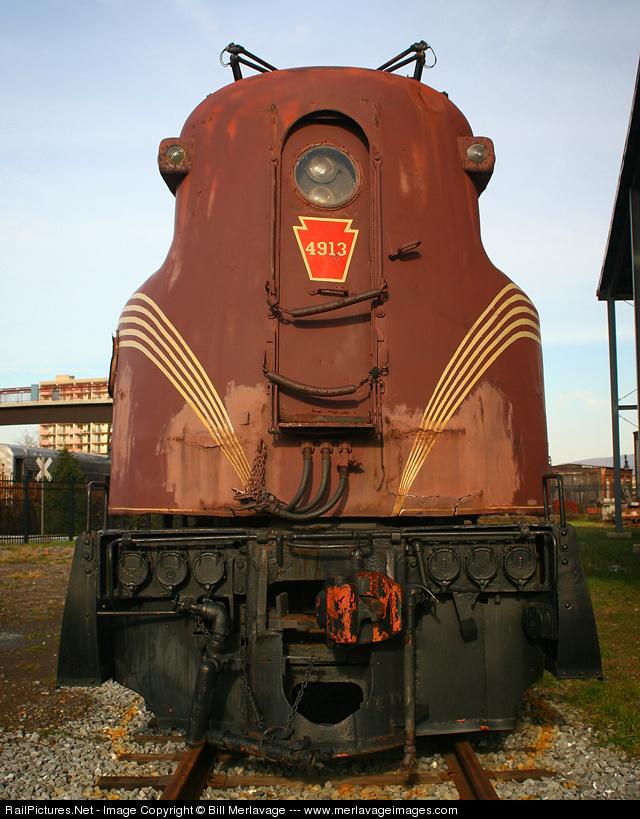

PRR : Altoona, Pennsylvania, 2007

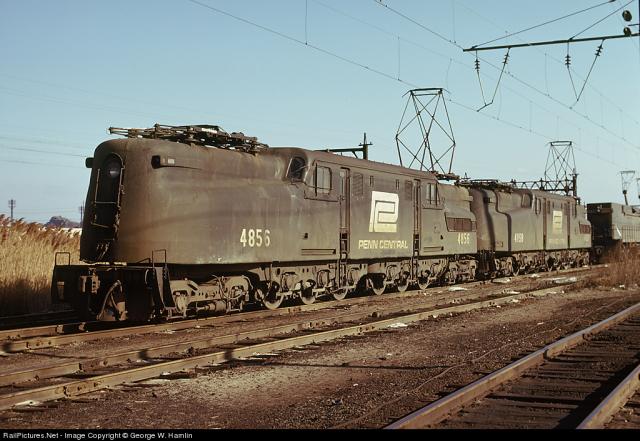

Penn Central : Kearny, New Jersey, 1975

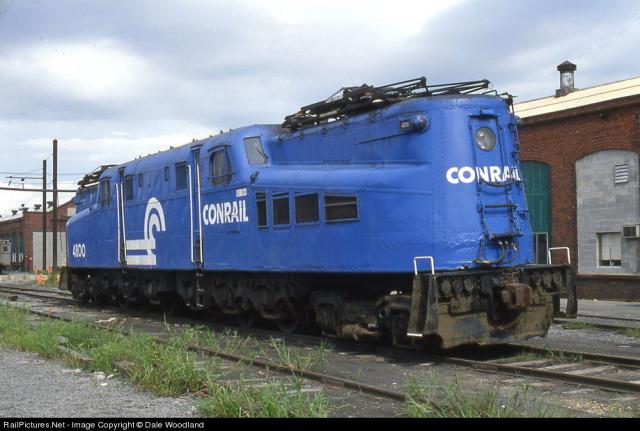

Conrail : Wilmington, Delaware, 1979

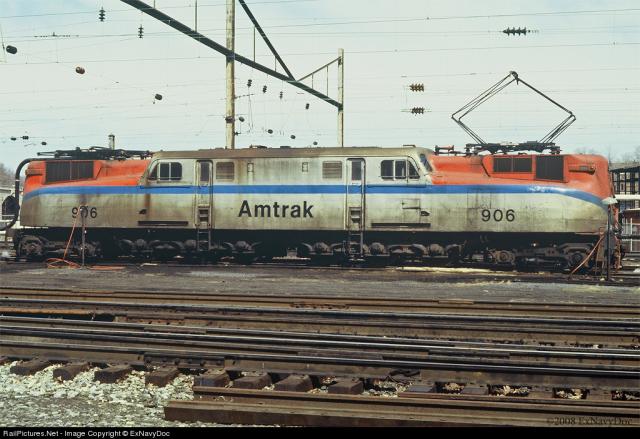

Amtrak : Harrisburg, Pennsylvania, 1978


New Jersey Transit: South Amboy, New Jersey, 1983

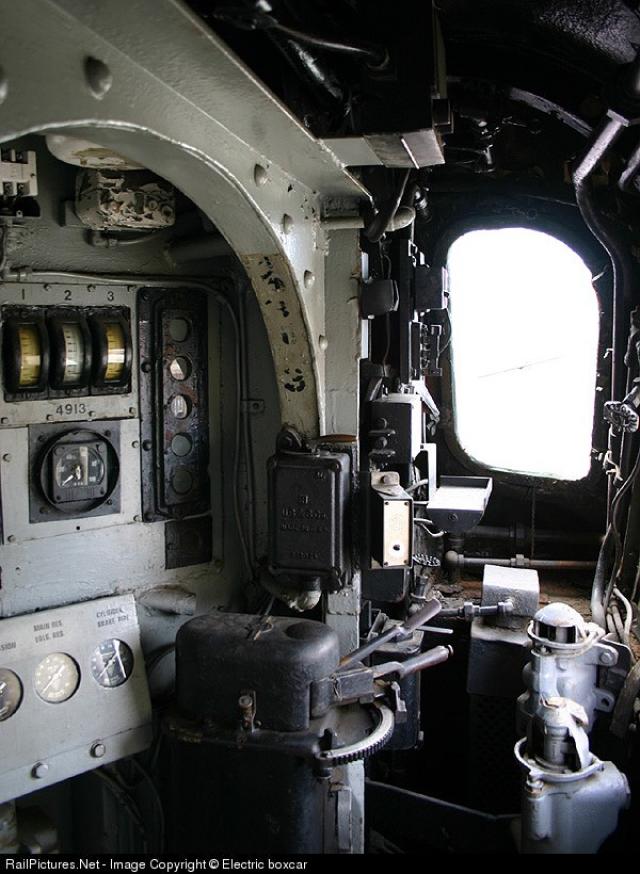

Intérieur : Altoona, Pennsylvania, 2005

Source : Rail Picture.net

Coté modélisme :

En O (Toys Trains) :
MTH

En HO :

Marklin

En N :

Kato

En Z :

Marklin Z

Merci à prr_t1 pour les corrections !!
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/


Dernière édition par xave06 le Jeu 21 Aoû 2014 - 22:04; édité 9 fois
Revenir en haut
Visiter le site web du posteur
Lien Rag
Mountain
Mountain

Hors ligne

Inscrit le: 27 Mai 2008
Messages: 1 473
Prénom: Fred
Echelle(s) pratiquée(s): Entre HO et 9mm ... Parabellum

MessagePosté le: Mar 10 Juin 2008 - 22:01    Sujet du message: PRR - GE & Baldwin - GG-1 Répondre en citant

Par décret magistral du Congrès, Xave06 est nommé "Docteur Honoris Causa" es GéGé-One, avec mention !

Applause ...



Signé : le Général "Electric"
_________________





Lien Rag Glaciologue de 1ère classe
Revenir en haut
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 417
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Mar 10 Juin 2008 - 22:03    Sujet du message: PRR - GE & Baldwin - GG-1 Répondre en citant

Merci !! Embarassed Okay
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 417
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Mer 11 Juin 2008 - 08:00    Sujet du message: PRR - GE & Baldwin - GG-1 Répondre en citant

Amtrak electrics




Okay
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
prr_t1
Mountain
Mountain

Hors ligne

Inscrit le: 26 Mai 2007
Messages: 1 105
Prénom: Xavier
Echelle(s) pratiquée(s): HO, rien que le HO

MessagePosté le: Mer 11 Juin 2008 - 08:38    Sujet du message: PRR - GE & Baldwin - GG-1 Répondre en citant

Correction :

La MTH est un toy train en O (1/48°).

En HO, il y a surtout les modèles Broadway Limited (premières séries avec de vrais décodeurs QSI, et de nouveau annoncée avec l'ersatz Blueline) :
http://www.broadway-limited.com/catalog/PRR_GG1_HO-1858-1.html

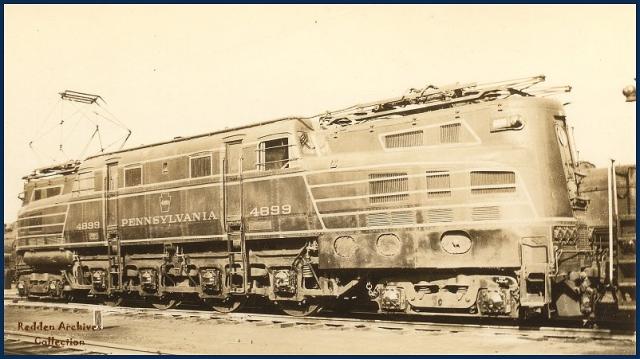

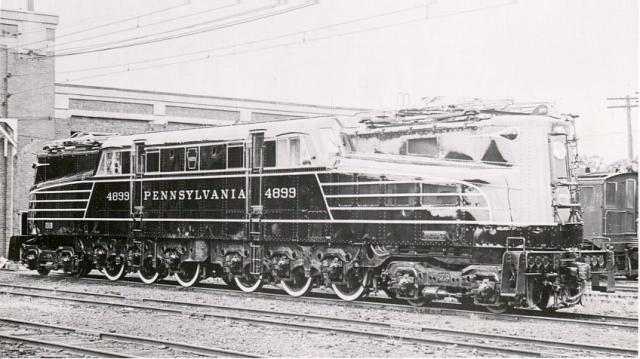

Sinon le prototype de la série est très particulier, et ça s'entend par son surnom d'Old Rivets.

Née 4899, rebaptisée 4800 (en lieu et place d'un autre prototype, la R1 de type 2Do2, jugée moins satisfaisante).








En passant, je rectifierais le titre : les Gs ne sont pas d'obédience General Electric, mais un mix : une évolution du design général de la EP-3A du New Haven (conçue par GE) avec une construction mécanique maison Baldwin/PRR tout à fait unique (la structure de la caisse ressemble à un pont métallique en treillis, virtuellement indestructible).

Voir ce document pour des détails de construction.
_________________
X.Thiriet
Membre PRRT&HS - http://www.prrths.com
Revenir en haut
Lien Rag
Mountain
Mountain

Hors ligne

Inscrit le: 27 Mai 2008
Messages: 1 473
Prénom: Fred
Echelle(s) pratiquée(s): Entre HO et 9mm ... Parabellum

MessagePosté le: Mer 11 Juin 2008 - 09:48    Sujet du message: PRR - GE & Baldwin - GG-1 Répondre en citant

.
[mode accent rital : ON] Vous me reconnaissez ? [mode accent rital : OFF] (*)

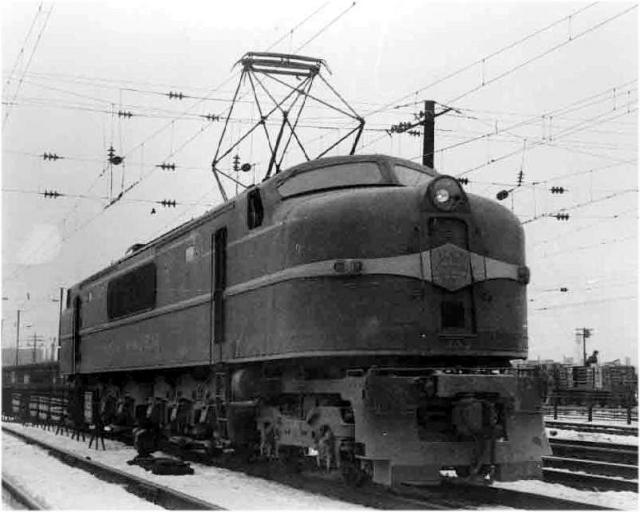

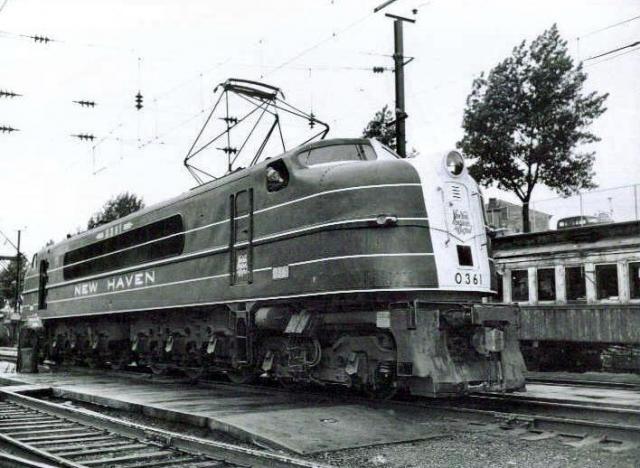

Il s'agit de l'EP3A du New Haven, c'est à dire la GG-1 avant qu'elle ne passe sous le crayon magique du designer de génie (et Français, cocorico) Raymond Loewy.

Personnellement, je préfére la GG-1 mais tout est une histoire de goût.


(*) en référence à une célèbre pub des années 90
_________________





Lien Rag Glaciologue de 1ère classe
Revenir en haut
prr_t1
Mountain
Mountain

Hors ligne

Inscrit le: 26 Mai 2007
Messages: 1 105
Prénom: Xavier
Echelle(s) pratiquée(s): HO, rien que le HO

MessagePosté le: Mer 11 Juin 2008 - 10:18    Sujet du message: PRR - GE & Baldwin - GG-1 Répondre en citant

Loewy n'a pas créé les formes de la GG1, c'est chez Baldwin qu'ils ont pondu cette forme à cabines disposées au centre. Loewy est arrivé avant l'industrialisation de la série, et a introduit le principe d'une caisse soudée, entièrement lisse, aux formes épurées...

Dans le domaine de la grosse 2C+C2, il y a aussi la très belle EP-4/EF-3 du New Haven...



_________________
X.Thiriet
Membre PRRT&HS - http://www.prrths.com
Revenir en haut
Lien Rag
Mountain
Mountain

Hors ligne

Inscrit le: 27 Mai 2008
Messages: 1 473
Prénom: Fred
Echelle(s) pratiquée(s): Entre HO et 9mm ... Parabellum

MessagePosté le: Mer 11 Juin 2008 - 10:58    Sujet du message: PRR - GE & Baldwin - GG-1 Répondre en citant

Et en plus elle existe désormais en HO pour un prix tout à fait abordable :

http://www.frateschi.com.br/produtos/v8_eng.php


Alors à vos pinceaux !
_________________





Lien Rag Glaciologue de 1ère classe
Revenir en haut
prr_t1
Mountain
Mountain

Hors ligne

Inscrit le: 26 Mai 2007
Messages: 1 105
Prénom: Xavier
Echelle(s) pratiquée(s): HO, rien que le HO

MessagePosté le: Mer 11 Juin 2008 - 11:35    Sujet du message: PRR - GE & Baldwin - GG-1 Répondre en citant

Pas si simple...

Les "V8" brésiliennes sont postérieures aux bécanes du NH, et leur châssis est complètement différent, sans parler des modifications sur la caisse... Cela dit c'est une très bonne base pour le bricoleur.
_________________
X.Thiriet
Membre PRRT&HS - http://www.prrths.com
Revenir en haut
Lien Rag
Mountain
Mountain

Hors ligne

Inscrit le: 27 Mai 2008
Messages: 1 473
Prénom: Fred
Echelle(s) pratiquée(s): Entre HO et 9mm ... Parabellum

MessagePosté le: Mer 11 Juin 2008 - 14:20    Sujet du message: PRR - GE & Baldwin - GG-1 Répondre en citant

Faut voir ...

... et le cadeau Bonux --> http://es.geocities.com/centrooeste/fotos/ep4nh.gif
_________________





Lien Rag Glaciologue de 1ère classe
Revenir en haut
prr_t1
Mountain
Mountain

Hors ligne

Inscrit le: 26 Mai 2007
Messages: 1 105
Prénom: Xavier
Echelle(s) pratiquée(s): HO, rien que le HO

MessagePosté le: Mer 11 Juin 2008 - 15:17    Sujet du message: PRR - GE & Baldwin - GG-1 Répondre en citant

Attention, la seconde est une EP-5.

Sinon c'est tout vu :


Portes décalées, grilles de ventilation, trucks et bogies...

Site sur les électriques brésiliennes :
http://www.pell.portland.or.us/~efbrazil/cpef_electric.html
_________________
X.Thiriet
Membre PRRT&HS - http://www.prrths.com
Revenir en haut
Cowboy72
Big Boy
Big Boy

Hors ligne

Inscrit le: 24 Aoû 2007
Messages: 3 106
Prénom: Jérôme dit le cowboy
Echelle(s) pratiquée(s): On30

MessagePosté le: Jeu 12 Juin 2008 - 09:50    Sujet du message: PRR - GE & Baldwin - GG-1 Répondre en citant

Tu as raison Lien Rag pour cette nomination de Xavier Okay

Je nommerai Xavier, en plus d'amnistrateur, je le nommerai Historien Okay

Impressionnant travail de recherche et de documentation Xavier Okay

Pour le sujet qui nous concerne, ici, je ne suis pas électrique américaine, mais il faut l'avouer, ce sont des machines impressionnantes Okay
_________________
Membre banni le 08/01/2009
Revenir en haut
MSN
prr_t1
Mountain
Mountain

Hors ligne

Inscrit le: 26 Mai 2007
Messages: 1 105
Prénom: Xavier
Echelle(s) pratiquée(s): HO, rien que le HO

MessagePosté le: Jeu 12 Juin 2008 - 10:33    Sujet du message: PRR - GE & Baldwin - GG-1 Répondre en citant

jb72 a écrit:
Tu as raison Lien Rag pour cette nomination de Xavier Okay

Je nommerai Xavier, en plus d'amnistrateur, je le nommerai Historien Okay

Impressionnant travail de recherche et de documentation Xavier Okay



Lequel?

Sérieusement, merci pour le temps passé à faire ces "fiches"
_________________
X.Thiriet
Membre PRRT&HS - http://www.prrths.com
Revenir en haut
Cowboy72
Big Boy
Big Boy

Hors ligne

Inscrit le: 24 Aoû 2007
Messages: 3 106
Prénom: Jérôme dit le cowboy
Echelle(s) pratiquée(s): On30

MessagePosté le: Jeu 12 Juin 2008 - 11:45    Sujet du message: PRR - GE & Baldwin - GG-1 Répondre en citant

Elles sont encore plus belle en HO Okay
