Comment câbler mes aiguilles sur mon réseau ?
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Le Forum US Index du Forum -> Modélisme Ferroviaire -> DCC et Electronique -> Analogique
Sujet précédent :: Sujet suivant
Auteur Message
Cback
Mountain
Mountain

Hors ligne

Inscrit le: 21 Juil 2007
Messages: 1 142
Prénom: Philippe
Echelle(s) pratiquée(s): ON30 et HO Us

MessagePosté le: Dim 4 Mai 2008 - 22:06    Sujet du message: Comment câbler mes aiguilles sur mon réseau ? Répondre en citant

PublicitéSupprimer les publicités ?
Je commence à m'installer. Le local pour le train est encore en bor..l
Je vais attaquer à mon premier vrai réseau.
Après beaucoups de dioramas statiques, je vais enfin pouvoir rouler un peu.
Grosse question et petits problèmes.
Il ne suffit pas de mettre du jus pour que cela fonctionne.
Qui peut me dire comment cabler mes aiguilles.Actuellement, la machine s'arrete apres le passage d'une aiguille.

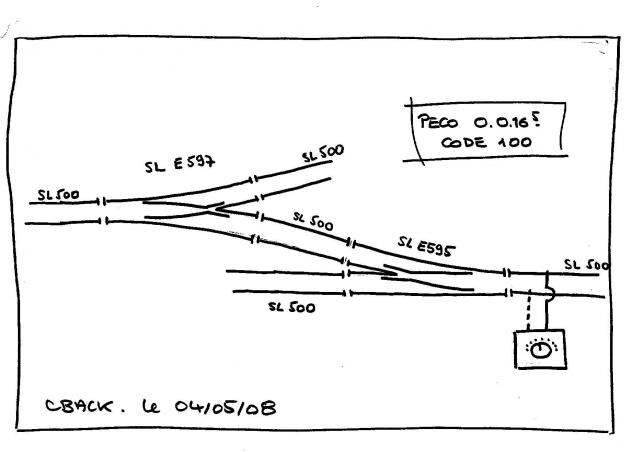

Voir le schéma ci après.


Merci de votre aide.

--
Note du Staff : Modification du titre.
_________________
Comment vais-je ce matin ? :
- Pareil à moi-même, infâme et ignoble !.


Dernière édition par Cback le Mer 25 Fév 2009 - 22:33; édité 1 fois
Revenir en haut
ICQ
Frederic Testard
Staff
Staff

Hors ligne

Inscrit le: 04 Juin 2007
Messages: 10 719
Prénom: Frédo
Echelle(s) pratiquée(s): Sn3, On30

MessagePosté le: Dim 4 Mai 2008 - 22:55    Sujet du message: Comment câbler mes aiguilles sur mon réseau ? Répondre en citant

Est-ce qu'il y a des éclisses isolantes?
_________________
Frédéric Testard

And in the end, it’s not the years in your life that count. It's the life in your years. (Abraham Lincoln)
Revenir en haut
Snapper
Administrateur
Administrateur

Hors ligne

Inscrit le: 23 Mai 2007
Messages: 12 424
Prénom: Matthieu
Echelle(s) pratiquée(s): HO, On30

MessagePosté le: Lun 5 Mai 2008 - 01:43    Sujet du message: Comment câbler mes aiguilles sur mon réseau ? Répondre en citant

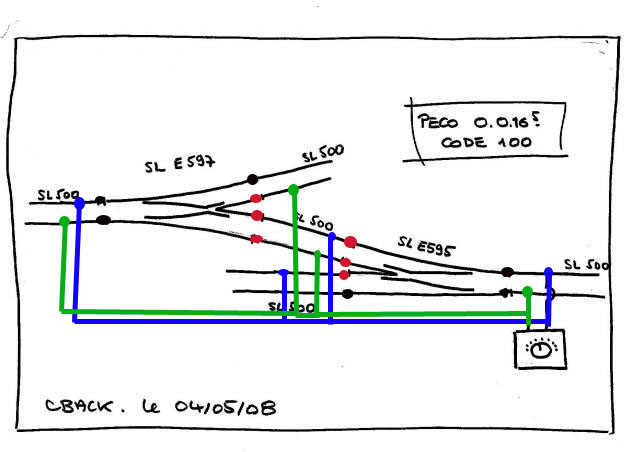

Voilà, avec ça, et en Peco, t'es tranquille... Sécurité maxi sans modifier les aiguilles. En bleu et vert ton feeder, en rouge les éclisses isolantes et en noir les éclisses en métal.
