MessagePosté le: Mar 1 Avr 2008 - 22:19    Sujet du message: [Baldwin] RF-16 "Shark Nose" Répondre en citant

PublicitéSupprimer les publicités ?
Baldwin RF-16 « Shark Nose »

Le Baldwin RF-16 est un « Cab unit » diesel de 1600-HP (1194 kW) construit pour le transport de marchandises entre 1950 et 1953.
En 1948, Baldwin a commencé à appliquer une nouveau style "Sharknose" à ces cab unit , pour se différencier de la concurrence . Le style est inspiré par la locomotive à vapeur T1 duplex de la Pennsylvania Railroad dont certaines ont été construites par Baldwin Les premières locomotives à recevoir le nouveau style étaient les Baldwin DR-6-4-20.
Lorsque le RF-16 a été introduit en 1950, il a reçu le nouveau style nouvelle "Sharknose"

Wikipedia :
http://en.wikipedia.org/wiki/Baldwin_RF-16
http://en.wikipedia.org/wiki/Sharknose

Autres :
http://www.bridge-line.org/blhs/BaldwinSharks.html
http://www.bridge-line.org/blhs/rf16.html
http://exotic.railfan.net/baldwinlocos.htm

Baldwin 608A diesel engine :
http://railroadlocomotives.blogspot.fr/2010/12/baldwin-blh-diesel-engines-i…

http://baldwindiesels.railfan.net/engines/index.html

Locomotives roster
http://www.thedieselshop.us/BLH_RF16.HTML manque D&H


Caractéristiques techniques:
Mise en service: : 1950-1953
Nombre d'unités construites : 160
Longueur : 54' 4" - 16,55m
Masse : 266,000 lbs. - 121t
Moteur diesel: : Baldwin 608A
Puissance : 1,600 hp - 1,194 kW
Effort de traction : 43,000 lbf - 192 kN
Vitesse limite: 68 Mph - 110 km/h

Photos :
Delaware & Hudson 1216

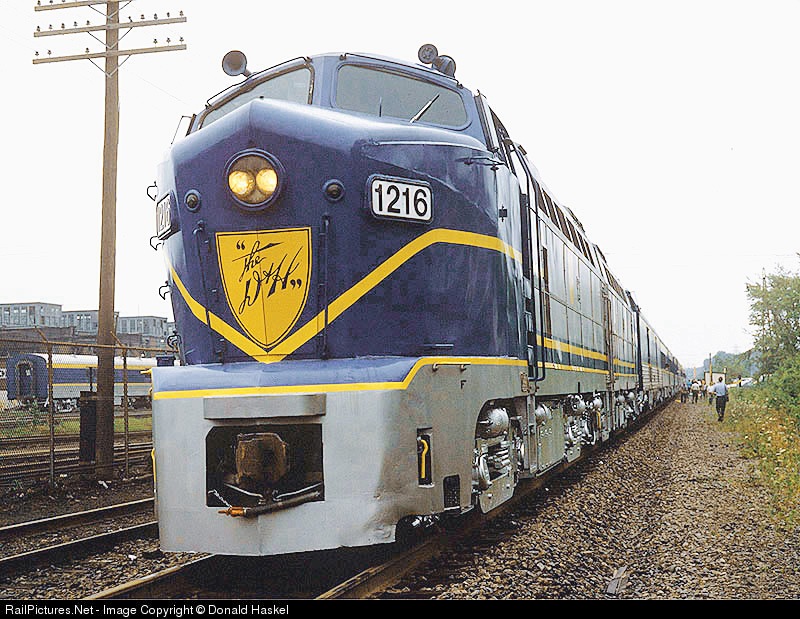

Baldwin RF-16 Waterviliet, New York 1975


Baldwin RF-16 Watervilet, New York, 1975


Baldwin RF-16 Whitehall, New York, 1974

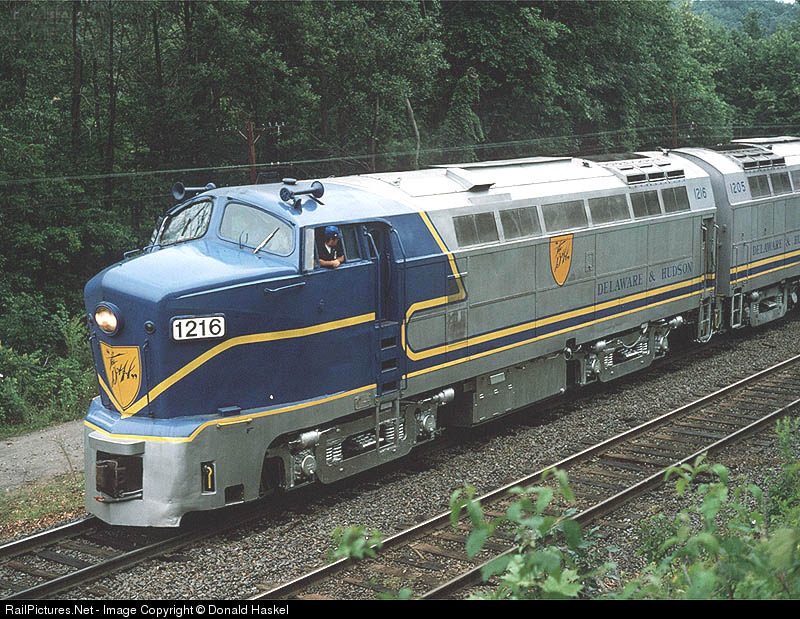

Baldwin RF-16 Balston Spa, New York, 1971


New York Central 1218
Baldwin RF-16 Sharonville, Ohio, 1966


Source RailPicture.net

Pennsylvania RR 9594
Baldwin RF-16A Porter, Delaware 1965


Source RR Picture Archives

Coté modélisme :

En HO :

Récapitulatif des modèles HO:

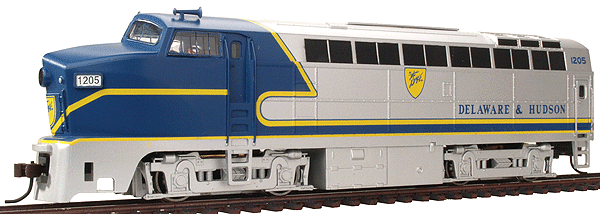

Baldwin RF16 Sharknose - Fabricants : Alco Models, Model Power, Life Like, E-R, Bachmann(ER)

Alco Models availability unknown
Model Power is an excellent loco, made by Roco and has their large can motor - color is the wrong shade of blue (too light).
Mantua/Tyco is a fairly poor model in all respects.
E-R Models is an excellent model. Made by Roco, the model includes an improved drive mechanism and an improved paint job over the original Model Power model
Bachmann (ER) same model as E-R, now imported by Bachmann


En N par :

Bachmann


Okay
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/


Dernière édition par xave06 le Jeu 21 Aoû 2014 - 21:09; édité 4 fois
Revenir en haut
Visiter le site web du posteur
excalibur34
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Nov 2007
Messages: 13 871
Prénom: bruno
Echelle(s) pratiquée(s): N

MessagePosté le: Mer 2 Avr 2008 - 07:55    Sujet du message: [Baldwin] RF-16 "Shark Nose" Répondre en citant

j'en est deux en N de bachmann en spectrum l'unité A et l'unité B elle ont un excellent roulage qui a étonner les gars du club qui sont habituer aux produits européens avec leur qualités de roulements et leur bruit faible
_________________
bonjour et bienvenue chez nous
je suis capable du meilleur comme du pire mais dans le pire je suis le meilleur!!!! (Coluche)

sous UBUNTU 16.04 64 bits
Revenir en haut
MSN Skype
prr_t1
Mountain
Mountain

Hors ligne

Inscrit le: 26 Mai 2007
Messages: 1 105
Prénom: Xavier
Echelle(s) pratiquée(s): HO, rien que le HO

MessagePosté le: Mer 2 Avr 2008 - 08:43    Sujet du message: [Baldwin] RF-16 "Shark Nose" Répondre en citant

Attention :
- le modèle Roco/ER Models est en fait un amalgame entre une DR 4-4-15 et une RF16 (de nombreux détails diffèrent).

Baldwin a en effet produit 3 types de "cab diesels" pour le fret :
- DR 4-4-1500 A/B "Babyface", moteur 608SC (supercharged) de 1500hp de 1947 à 50 (22A & 11B)
- DR 4-4-1500 A/B "Sharknose", moteur 608SC (supercharged) de 1500hp de 1947 à 50 (36A & 36B)
- RF-16 A/B "Sharknose", moteur 608A de 1600hp de 1950 à 53 (109A & 51B).

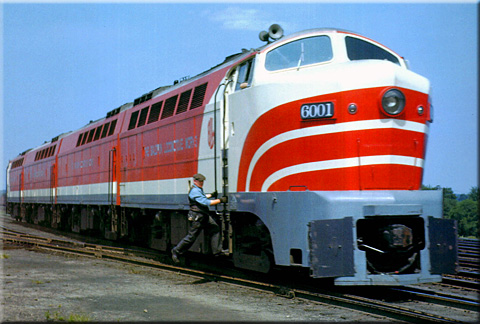

DR 4-4-1500 Sharknose Demo :

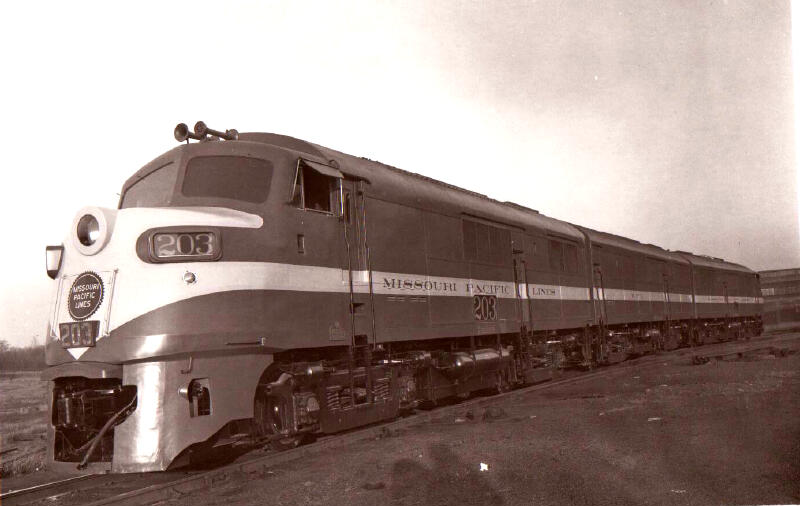

DR 4-4-1500 Babyface du MoPac :


Diagrammes Pennsy de BF4/BF15/BF16 :

DR-4-4-1500 (BF15) :

RF-16 (BF16) :
Plus de photos!
_________________
X.Thiriet
Membre PRRT&HS - http://www.prrths.com
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mer 30 Avr 2008 - 12:03    Sujet du message: [Baldwin] RF-16 "Shark Nose" Répondre en citant

Les RF-16/BF-16 que Precision Craft Models doit sortir l'année prochaine sont visibles sur leur site. Lien HS
Pas de photo pour l'instant, juste des dessins :



Mais quelle est la différence entre une RF-16 et une BF-16 ?
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
prr_t1
Mountain
Mountain

Hors ligne

Inscrit le: 26 Mai 2007
Messages: 1 105
Prénom: Xavier
Echelle(s) pratiquée(s): HO, rien que le HO

MessagePosté le: Mer 30 Avr 2008 - 15:54    Sujet du message: [Baldwin] RF-16 "Shark Nose" Répondre en citant

BF est l'appellation interne au Pennsy des Sharks de 1600hp : Baldwin Freight (de même il y a eu des BP, BS et même BH : Passenger, Switcher et Helper). De même pour les autres constructeurs : AS/AF/AP, EF/ES/EP, FS/FF/FP pour Alco, EMD et Fairbanks-Morse...

RF est la dénomination Baldwin, il y a eu aussi des DS, DR, DRS, RS, et RT (Diesel Switcher, Road, Road Switcher, Road Transfer).

PS : j'ai fait mon deuil des RF16 chez PCM : à mon avis elles ne sont pas prêtes de sortir, d'autant plus que Bachmann va inonder le marché avec ses modèles... Chez BLI/PCM on annonce des modèles, et on ne commence à les étudier que lorsqu'il y a suffisamment de réservations ou quand un concurrent direct (genre MTH) annonce le même... Evil or Very Mad
_________________
X.Thiriet
Membre PRRT&HS - http://www.prrths.com
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mer 30 Avr 2008 - 18:50    Sujet du message: [Baldwin] RF-16 "Shark Nose" Répondre en citant

prr_t1 a écrit:
BF est l'appellation interne au Pennsy des Sharks de 1600hp : Baldwin Freight (de même il y a eu des BP, BS et même BH : Passenger, Switcher et Helper). De même pour les autres constructeurs : AS/AF/AP, EF/ES/EP, FS/FF/FP pour Alco, EMD et Fairbanks-Morse...

RF est la dénomination Baldwin, il y a eu aussi des DS, DR, DRS, RS, et RT (Diesel Switcher, Road, Road Switcher, Road Transfer).


Ah, merci bien Xavier ! Explication simple et limpide. Je me coucherai moins bête ce soir Wink
Dommage qu'il n'y ait pas eu ce type d'engin sur le C&O ou le CNR, j'aime bien leur gu...le.

Citation:

PS : j'ai fait mon deuil des RF16 chez PCM : à mon avis elles ne sont pas prêtes de sortir, d'autant plus que Bachmann va inonder le marché avec ses modèles... Chez BLI/PCM on annonce des modèles, et on ne commence à les étudier que lorsqu'il y a suffisamment de réservations ou quand un concurrent direct (genre MTH) annonce le même... Evil or Very Mad


Ce serait dommage. Les Bachmann ne sont quand même pas au même niveau que les PCM (du moins sur le papier) ...
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 429
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mer 30 Avr 2008 - 19:08    Sujet du message: [Baldwin] RF-16 "Shark Nose" Répondre en citant

xave06 a écrit:

Locomotives roster
http://www.thedieselshop.us/BLH_RF16.HTML manque D&H


Je ne pense pas que les unités du D&H manquent sur le roster car elles proviennent du NYC:
    D&H 1205 = ex NYC 3805
    D&H 1216 = ex NYC 3812

_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Revenir en haut
xave06
Administrateur
Administrateur

En ligne

Inscrit le: 02 Sep 2007
Messages: 12 419
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Mer 30 Avr 2008 - 19:14    Sujet du message: [Baldwin] RF-16 "Shark Nose" Répondre en citant

Ok!! Okay
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
luc
Big Boy
Big Boy

Hors ligne

Inscrit le: 18 Sep 2007
Messages: 2 525
Prénom: Luc
Echelle(s) pratiquée(s): N

MessagePosté le: Ven 2 Mai 2008 - 20:22    Sujet du message: [Baldwin] RF-16 "Shark Nose" Répondre en citant

xave06 a écrit:

Baldwin RF-16 Watervliet, New York 1975




Merci! Very Happy Very Happy Very Happy

Quelle belle machine!
_________________
Oufti!

Revenir en haut
xave06
Administrateur
Administrateur

En ligne

Inscrit le: 02 Sep 2007
Messages: 12 419
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Jeu 21 Aoû 2014 - 21:09    Sujet du message: [Baldwin] RF-16 "Shark Nose" Répondre en citant

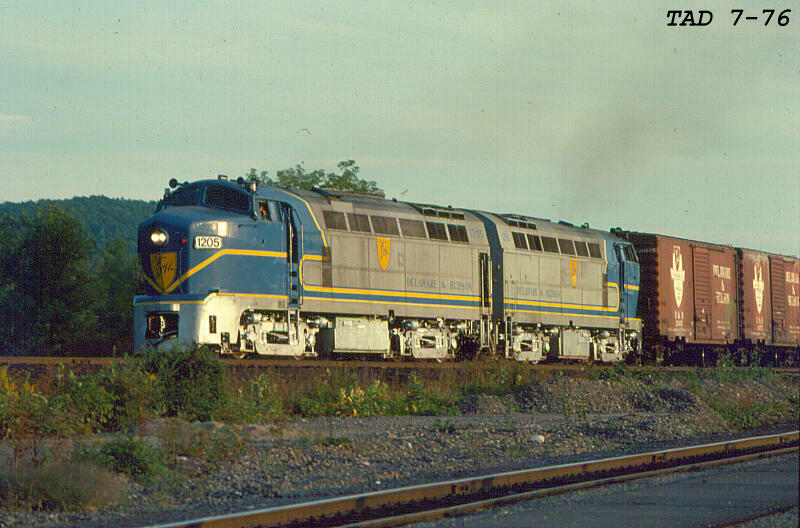

Baldwin RF-16 Whitehall, New York, 1976

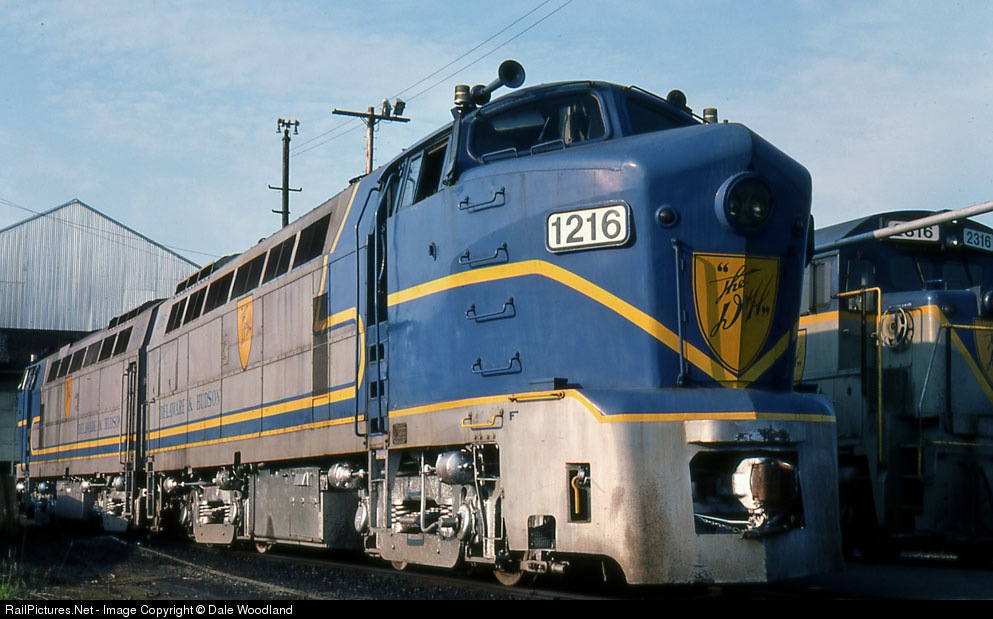

Baldwin RF-16Whitehall, New York 1976


Source RailPicture.net

Post remis à jour le 21/08/2014.
