MessagePosté le: Ven 11 Aoû 2017 - 23:42    Sujet du message: Gondola 0n30 Répondre en citant

PublicitéSupprimer les publicités ?
Hello!
Pour mon futur réseau, ma compagnie a besoin de quelques gondolas, ayant des épaves de châssis Bachmann je vais les utiliser pour m'en faire quelques unes.
Je n'utilise que de la carte plastique de 1, 1.5 et 2 mm

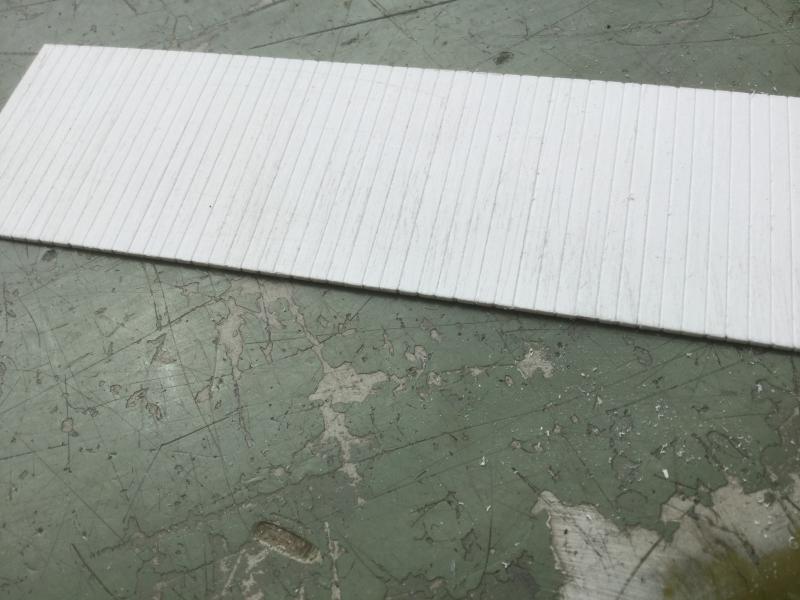

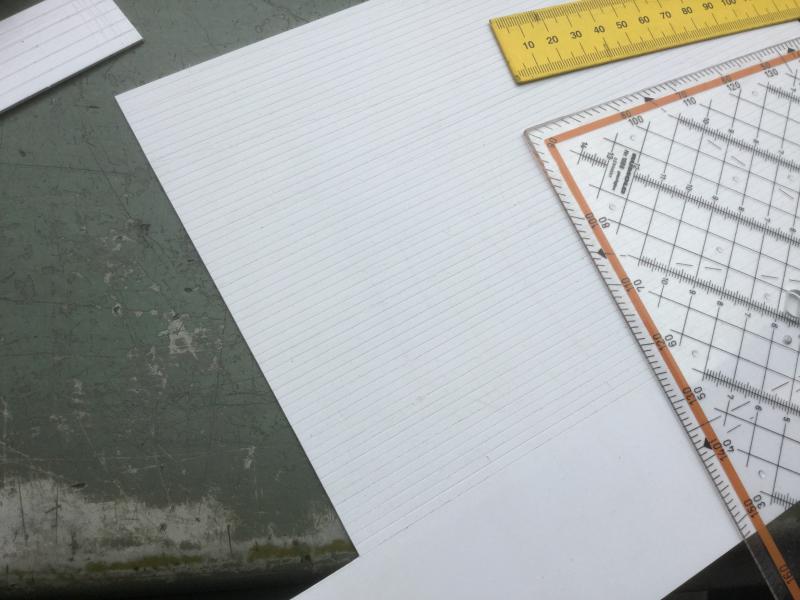

Le plancher est en plaque de 1, gravé tous les 3 mm puis poncé léger (1-2 passages) au papier de verre 40 puis au 100

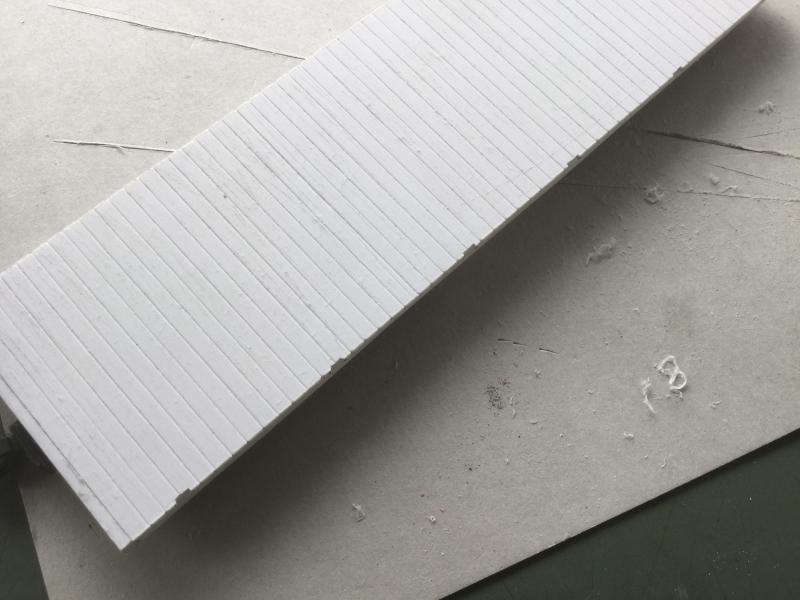

Puis je marque les extrémités des planches

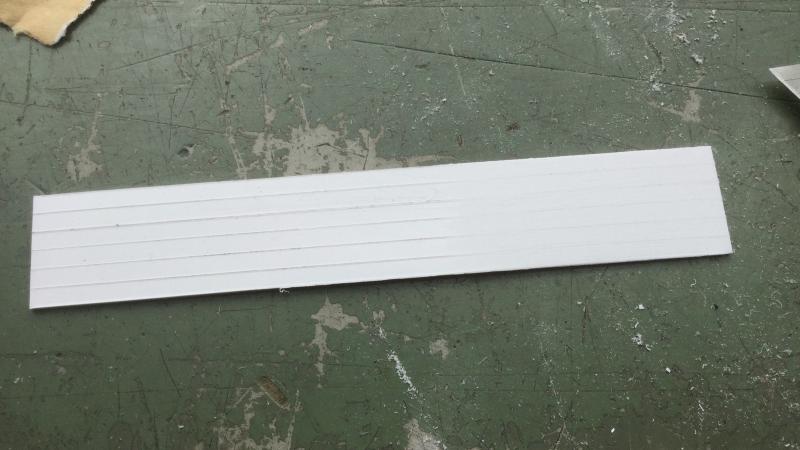

Les longerons du châssis sont découpés dans de la carte de 1.5. D'abord le trait est fortement marqué (à gauche) puis le tout est poncé pour éliminer le bourrelet de plastique provoqué par le cutter avant de séparer les différentes pièces

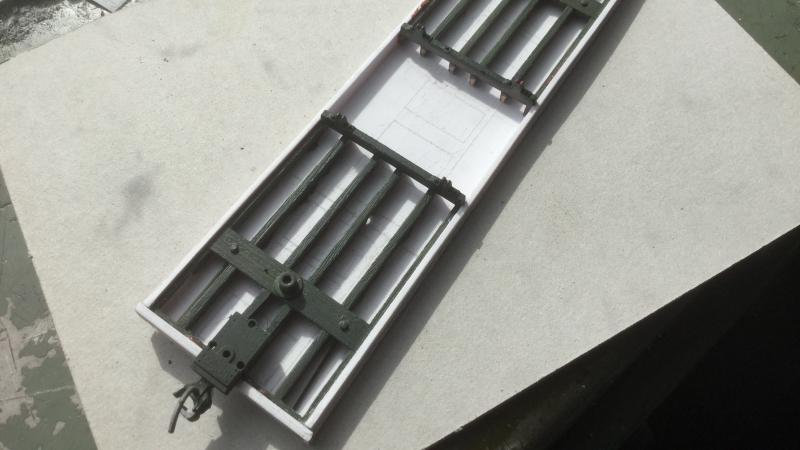

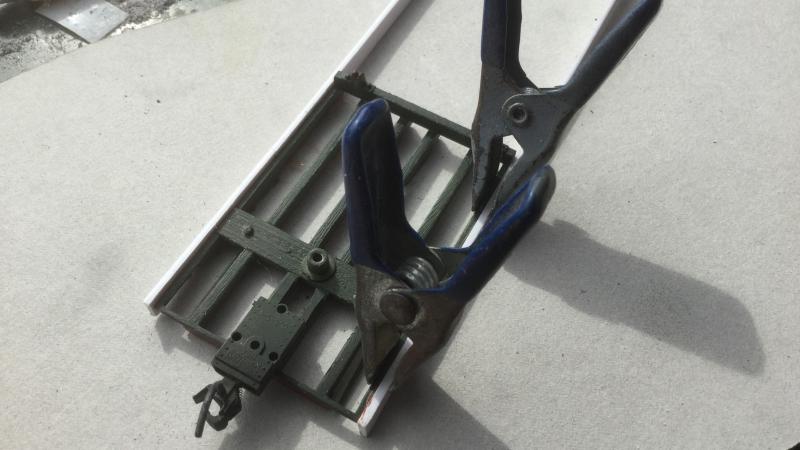

Puis je colle les longerons au châssis et ce dernier au plancher. Les traverses d'extrémité sont en carte de 2 mm




Les ridelles sont assemblées sur le même principe, carte de 1.5 gravée des deux côtés pour la ridelle et montants découpés dans de la carte de 2mm.

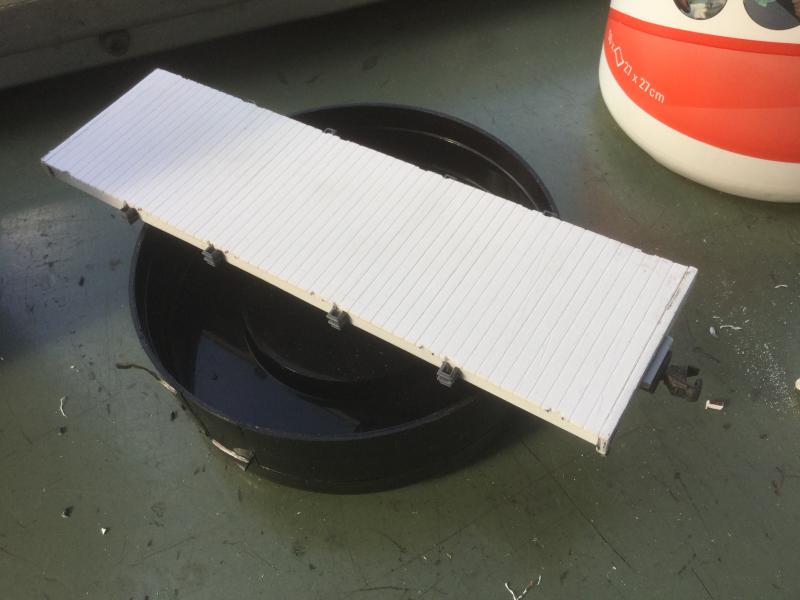

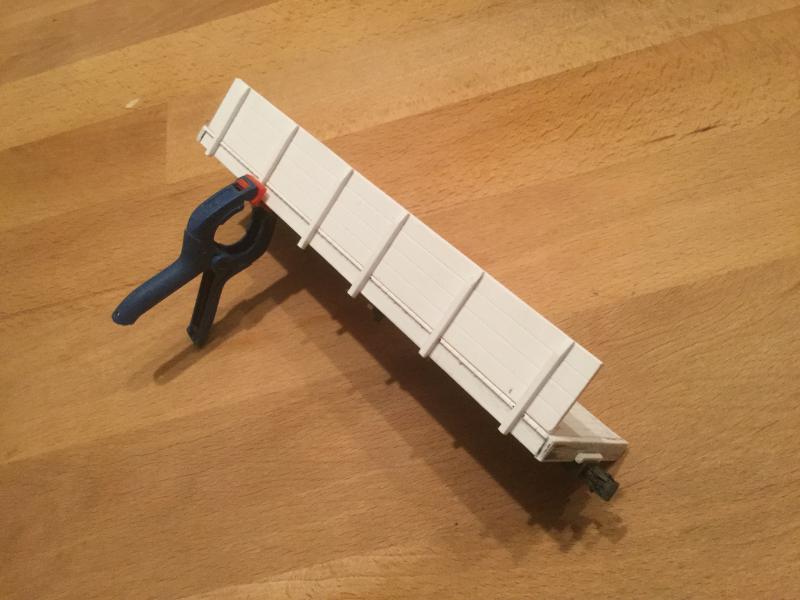

Une fois le tout assemblé, les ridelles sont positionnées sur le châssis pour effectuer les échancrures

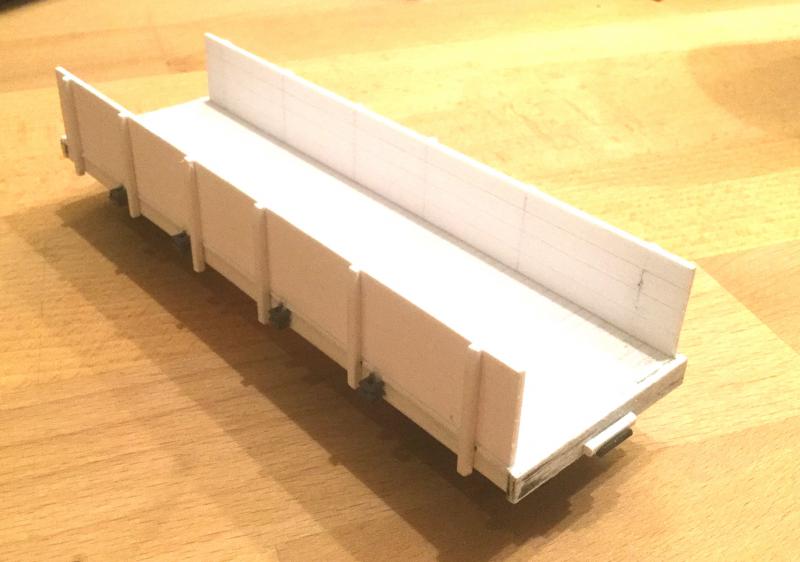

Et voilà! Il y a encore du boulot mais ça avance gentiment



Il reste une montagne de petits ajustages et rectifications mais ce n'est que le prototype
_________________
L' expérience est le nom que l'on donne a ses propres erreurs
Revenir en haut
jean-pierre
Big Boy
Big Boy

En ligne

Inscrit le: 08 Nov 2007
Messages: 18 104
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Sam 12 Aoû 2017 - 08:16    Sujet du message: Gondola 0n30 Répondre en citant

C'est très bien parti.
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH

Revenir en haut
Visiter le site web du posteur
Lucien
Mikado
Mikado

En ligne

Inscrit le: 24 Mai 2014
Messages: 989
Prénom: Lucien
Echelle(s) pratiquée(s): On30

MessagePosté le: Sam 12 Aoû 2017 - 11:36    Sujet du message: Gondola 0n30 Répondre en citant

jean-pierre a écrit:
C'est très bien parti.


plus 1 ! Okay Okay

Et ton sujet m'intéresse beaucoup car je n'aime pas ce matériau ...qui me le rend bien.
Revenir en haut
starbuck
Big Boy
Big Boy

En ligne

Inscrit le: 28 Jan 2008
Messages: 22 832
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Sam 12 Aoû 2017 - 13:33    Sujet du message: Gondola 0n30 Répondre en citant

C'est bien beau, ma bonne dame !
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
mlec
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Fév 2010
Messages: 8 662
Prénom: Marc
Echelle(s) pratiquée(s): On18, 1:35n2

MessagePosté le: Sam 12 Aoû 2017 - 21:27    Sujet du message: Gondola 0n30 Répondre en citant

beau début Okay vivement la suite :bave:
Revenir en haut
rickson34
Big Boy
Big Boy

En ligne

Inscrit le: 17 Mai 2009
Messages: 2 547
Prénom: Eric
Echelle(s) pratiquée(s): HO dcc

MessagePosté le: Dim 13 Aoû 2017 - 16:35    Sujet du message: Gondola 0n30 Répondre en citant


_________________
« FESTINA LENTE »
Revenir en haut
excalibur34
Big Boy
Big Boy

Hors ligne

Inscrit le: 04 Nov 2007
Messages: 14 579
Prénom: bruno
Echelle(s) pratiquée(s): N

MessagePosté le: Dim 13 Aoû 2017 - 19:22    Sujet du message: Gondola 0n30 Répondre en citant

çà promet

_________________
bonjour et bienvenue chez nous
je suis capable du meilleur comme du pire mais dans le pire je suis le meilleur!!!! (Coluche)

sous UBUNTU 16.04 64 bits
Revenir en haut
MSN Skype
Chris68
Big Boy
Big Boy

Hors ligne

Inscrit le: 22 Mai 2012
Messages: 2 082
Prénom: Christian
Echelle(s) pratiquée(s): ON30

MessagePosté le: Dim 13 Aoû 2017 - 19:41    Sujet du message: Gondola 0n30 Répondre en citant

Hello Stefan, beau bricolage mais une question me tarabiscotte ...
Si tu te lance déjà dans une telle construction, pourquoi la faire en plastique comme un wagon d'origine Bachmann au lieu d'utiliser du bois qui rajouterais encore plus de réalisme à ton travail Question
Revenir en haut
starbuck
Big Boy
Big Boy

En ligne

Inscrit le: 28 Jan 2008
Messages: 22 832
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Dim 13 Aoû 2017 - 19:53    Sujet du message: Gondola 0n30 Répondre en citant

Sans doute que Stefan se sent plus à l'aise avec ce matériau
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
Mason bogie
Porter
Porter

En ligne

Inscrit le: 24 Juil 2017
Messages: 40
Prénom: Stefan
Echelle(s) pratiquée(s): N-HOe-On30

MessagePosté le: Dim 13 Aoû 2017 - 22:04    Sujet du message: Gondola 0n30 Répondre en citant

Pourquoi le plastique? Bonne question, a vrai dire, j ai débuté par la modification de véhicules donc usage du plastique, du coup je me suis habitué a travailler avec ce matériau. Pour le bois je n' ai jamais vraiment essayé et le laiton c est pas mon truc. De plus le plastique permet de se fournir en profilés de toute sorte, et c est plus facile a usiner Mr. Green
_________________
L' expérience est le nom que l'on donne a ses propres erreurs
Revenir en haut
Chris68
Big Boy
Big Boy

Hors ligne

Inscrit le: 22 Mai 2012
Messages: 2 082
Prénom: Christian
Echelle(s) pratiquée(s): ON30

MessagePosté le: Lun 14 Aoû 2017 - 08:45    Sujet du message: Gondola 0n30 Répondre en citant

Ok je peux comprendre tes explications, bien que je ne soit pas d'accord avec l'usinage du bois. Tu devrais vraiment faire l'essai, cela se travaille très facilement Okay
Revenir en haut
jean-pierre
Big Boy
Big Boy

En ligne

Inscrit le: 08 Nov 2007
Messages: 18 104
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Lun 14 Aoû 2017 - 09:12    Sujet du message: Gondola 0n30 Répondre en citant

Qu'utilises-tu comme colle. Embarassed
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH

Revenir en haut
Visiter le site web du posteur
Mason bogie
Porter
Porter

En ligne

Inscrit le: 24 Juil 2017
Messages: 40
Prénom: Stefan
Echelle(s) pratiquée(s): N-HOe-On30

MessagePosté le: Lun 14 Aoû 2017 - 14:42    Sujet du message: Gondola 0n30 Répondre en citant

Chris68 a écrit:
Ok je peux comprendre tes explications, bien que je ne soit pas d'accord avec l'usinage du bois. Tu devrais vraiment faire l'essai, cela se travaille très facilement Okay


Je me suis mal exprimé! Je parlais du laiton pour le coté usinage, pour le bois, je vais y venir de par la présence de petits ponts sur mon reseau et très certainement du quai de la gare

Pour la colle, de la UHU allplast pour le travail de l'ABS et de la colle revell pour les profilés Evergreen
