[On30] Abaissement des wagons Bachmann
Aller à la page: 1, 2, 3  >

Poster un nouveau sujet   Répondre au sujet    Le Forum US Index du Forum -> Modélisme Ferroviaire -> O, On30, On20, ... -> Matériels roulants ....
Sujet précédent :: Sujet suivant
Auteur Message
Mason bogie
Porter
Porter

En ligne

Inscrit le: 24 Juil 2017
Messages: 40
Prénom: Stefan
Echelle(s) pratiquée(s): N-HOe-On30

MessagePosté le: Mer 26 Juil 2017 - 11:07    Sujet du message: [On30] Abaissement des wagons Bachmann Répondre en citant

PublicitéSupprimer les publicités ?
Les Stock cars Bachmann sont sympas.... mais trop hauts sur pattes.
J ai rabaissé les miens, enfin un pour commencer
_________________
L' expérience est le nom que l'on donne a ses propres erreurs
Revenir en haut
Ptitrain92
Mogul
Mogul

Hors ligne

Inscrit le: 21 Jan 2017
Messages: 130
Prénom: Francois
Echelle(s) pratiquée(s): 0n30 / HOm / HOe /HOf

MessagePosté le: Mer 26 Juil 2017 - 11:34    Sujet du message: [On30] Abaissement des wagons Bachmann Répondre en citant

Comment les a tu les rabaisser et de combien ?

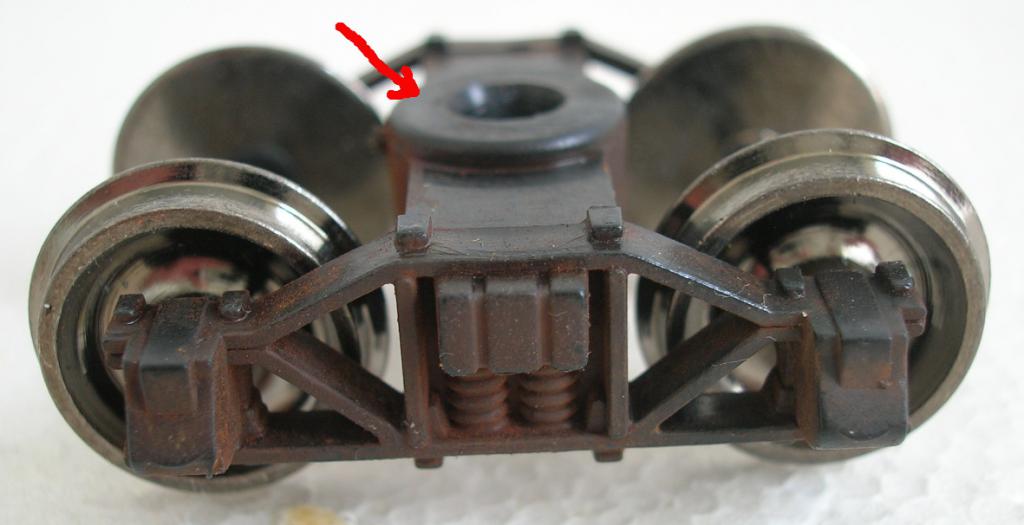

A part limer au niveau de l'axe du boggie où on peut gagner environ 1 mm...

_________________
Patience et longueur de temps font plus que force ni que rage
Revenir en haut
Mason bogie
Porter
Porter

En ligne

Inscrit le: 24 Juil 2017
Messages: 40
Prénom: Stefan
Echelle(s) pratiquée(s): N-HOe-On30

MessagePosté le: Mer 26 Juil 2017 - 11:42    Sujet du message: [On30] Abaissement des wagons Bachmann Répondre en citant

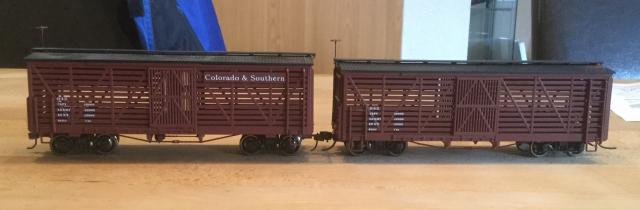

Vue générale


J ai scié le chassis en 5 (châssis avant, traverse du bogie, châssis médian, traverse bogie et châssis arrière) ! Bon c est moins difficile qu il n'y paraît, mais comme je dois faire le deuxième et un box car je te ferait un petit tuto.
Ça prends 20 min de travail de le modifier
_________________
L' expérience est le nom que l'on donne a ses propres erreurs
Revenir en haut
Ptitrain92
Mogul
Mogul

Hors ligne

Inscrit le: 21 Jan 2017
Messages: 130
Prénom: Francois
Echelle(s) pratiquée(s): 0n30 / HOm / HOe /HOf

MessagePosté le: Mer 26 Juil 2017 - 11:58    Sujet du message: [On30] Abaissement des wagons Bachmann Répondre en citant

C'est vrai qu'en voyant la vue d'ensemble, le rabaissement apporte un + certain Okay
Je vais attendre ton tuto Mr. Green
_________________
Patience et longueur de temps font plus que force ni que rage
Revenir en haut
Galloping Goose
Staff
Staff

En ligne

Inscrit le: 30 Mai 2007
Messages: 3 718
Prénom: Bernard
Echelle(s) pratiquée(s): N, HOn3, etc...

MessagePosté le: Mer 26 Juil 2017 - 12:38    Sujet du message: [On30] Abaissement des wagons Bachmann Répondre en citant

C'est vrai que le "look" est beaucoup plus proche de la réalité, ainsi....je suppose que notre ami Stefan, en coupant son châssis, a remonté la partie traverses des bogies vers l'intérieur du wagon? en tout cas c'est très efficace Okay
_________________
Bernard

" On compare parfois la cruauté de l’homme à celle des fauves, c’est faire injure à ces derniers.” Dostoievski
Revenir en haut
Visiter le site web du posteur MSN
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 942
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mer 26 Juil 2017 - 12:39    Sujet du message: [On30] Abaissement des wagons Bachmann Répondre en citant

Si on ne veut pas bricoler, il y a une autre possibilité pour les wagons Bachmann "hauts sur pattes" (*) : acheter des châssis de remplacement :

- 29907 Freight Car Underframe - Oxyde Red
- 29906 Freight Car Underframe - Black

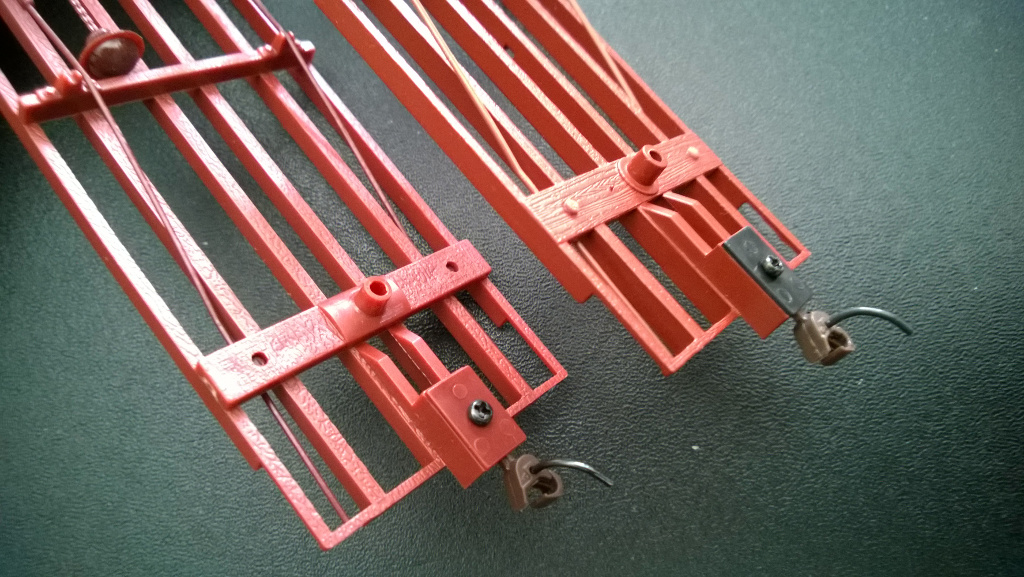

A gauche sur la photo le châssis d'origine que j'ai retiré d'un wagon, à droite le nouveau châssis.



A noter la traverse moins épaisse et le support de l'attelage aminci. Il n'y pas à intervenir sur le bogie en lui-même. Cela prend moins d'une minute pour dé-clipser l'ancien châssis et revisser les bogies.

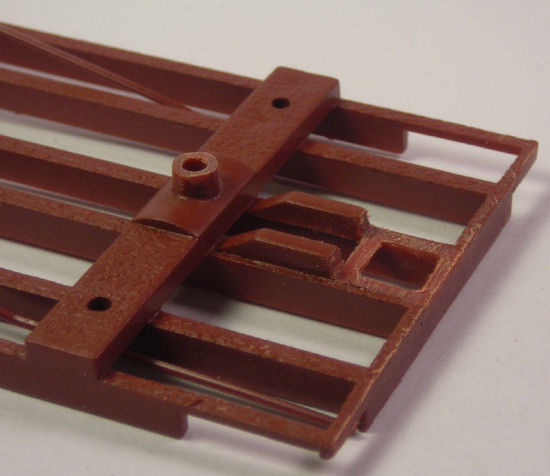

Sinon, il y a une autre technique qui consiste en la modification du châssis qui est très bien expliquée sur le site d'Alan Carroll :



Ca prend juste un peu plus de temps et là aussi, on n'a pas à toucher au bogie.

Maintenant Stefan, ta technique m' nous intéresse aussi ! Wink

(*) Les productions récentes sont déjà équipées des châssis abaissés.
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Supporter du F.M.B.


Dernière édition par Spike le Mer 26 Juil 2017 - 13:21; édité 1 fois
Revenir en haut
Ptitrain92
Mogul
Mogul

Hors ligne

Inscrit le: 21 Jan 2017
Messages: 130
Prénom: Francois
Echelle(s) pratiquée(s): 0n30 / HOm / HOe /HOf

MessagePosté le: Mer 26 Juil 2017 - 13:00    Sujet du message: [On30] Abaissement des wagons Bachmann Répondre en citant

maintenant que j'ai vu les rabaissements possibles, mon box car me paraît vraiment... perché Shocked

Va falloir absolument que je fasse des modifs Mr. Green

De plus en "tenue de route", ça ne peut être que mieux Okay
_________________
Patience et longueur de temps font plus que force ni que rage
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 942
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mer 26 Juil 2017 - 13:13    Sujet du message: [On30] Abaissement des wagons Bachmann Répondre en citant

Ptitrain92 a écrit:
maintenant que j'ai vu les rabaissements possibles, mon box car me paraît vraiment... perché Shocked

C'est vrai qu'on ne s'en rend pas compte sur le coup. Mais si comme moi tu as un "mix" de wagons ancienne production et plus récente, ça saute aux yeux.
Le tout est de s'assurer que les attelages sont bien tous au même niveau entre wagons mais aussi avec les locos.
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Supporter du F.M.B.


Dernière édition par Spike le Mer 26 Juil 2017 - 14:04; édité 1 fois
Revenir en haut
Ptitrain92
Mogul
Mogul

Hors ligne

Inscrit le: 21 Jan 2017
Messages: 130
Prénom: Francois
Echelle(s) pratiquée(s): 0n30 / HOm / HOe /HOf

MessagePosté le: Mer 26 Juil 2017 - 13:51    Sujet du message: [On30] Abaissement des wagons Bachmann Répondre en citant

je n'ai que ces 2 wagons, fô bien débuté Embarassed . Mais justement par rapport à la Shay que j'ai acheté récemment (sur les PA de ce forum, tout comme les wagons), l'attelage du box carest décalé vers le haut Rolling Eyes
_________________
Patience et longueur de temps font plus que force ni que rage
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 942
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mer 26 Juil 2017 - 14:07    Sujet du message: [On30] Abaissement des wagons Bachmann Répondre en citant

Ptitrain92 a écrit:
je n'ai que ces 2 wagons, fô bien débuté Embarassed

Bah oui !

Ptitrain92 a écrit:
Mais justement par rapport à la Shay..., l'attelage du box car est décalé vers le haut Rolling Eyes

La modification ou le remplacement des châssis corrigera ce défaut. Wink
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnlines.ca/
Supporter du F.M.B.
Revenir en haut
Alexandre Zelkine
Big Boy
Big Boy

Hors ligne

Inscrit le: 02 Juin 2007
Messages: 41 486
Prénom: Alexandre
Echelle(s) pratiquée(s): Sn3 (1/64)

MessagePosté le: Mer 26 Juil 2017 - 15:13    Sujet du message: [On30] Abaissement des wagons Bachmann Répondre en citant

Il devrait te suffire d'ajouter une entretoise entre l'attelage et le dessous de ton boxcar.
Revenir en haut
Mason bogie
Porter
Porter

En ligne

Inscrit le: 24 Juil 2017
Messages: 40
Prénom: Stefan
Echelle(s) pratiquée(s): N-HOe-On30

MessagePosté le: Mer 26 Juil 2017 - 15:38    Sujet du message: [On30] Abaissement des wagons Bachmann Répondre en citant

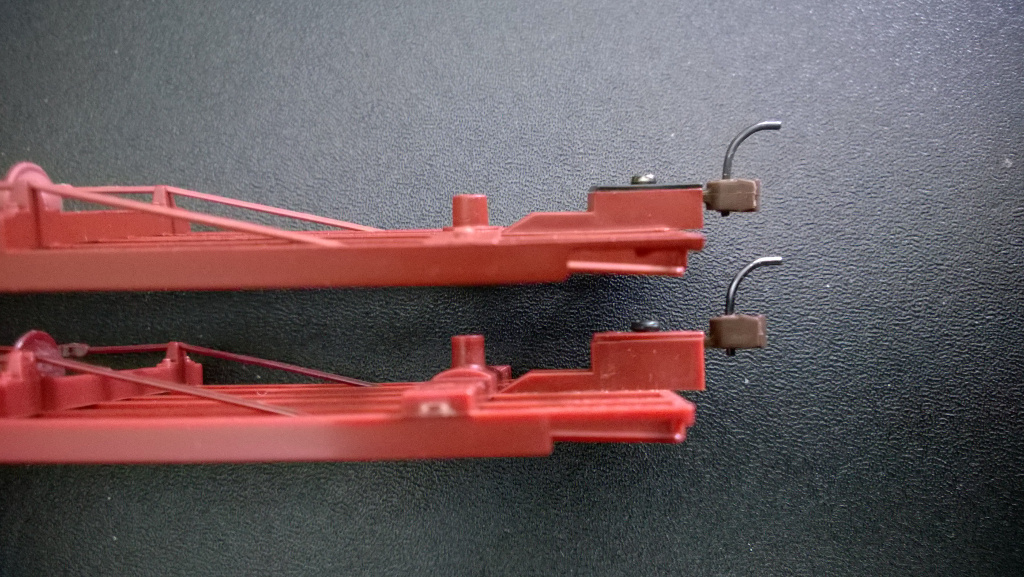

Pour les attelages, il suffira de changer la tête pseudo kadee, sur la photo de Spike, de profil on voit bien la différence entre nouvelle version et ancienne, la tige de l'attelage est décentrée sur l'ancienne pour corriger la différence de hauteur
_________________
L' expérience est le nom que l'on donne a ses propres erreurs
Revenir en haut
starbuck
Big Boy
Big Boy

En ligne

Inscrit le: 28 Jan 2008
Messages: 22 832
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Mer 26 Juil 2017 - 20:04    Sujet du message: [On30] Abaissement des wagons Bachmann Répondre en citant

Ptitrain92 a écrit:
De plus en "tenue de route", ça ne peut être que mieux Okay

N'oublie pas de lester abondamment ... ce sera encore plus mieux !
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
Mason bogie
Porter
Porter

En ligne

Inscrit le: 24 Juil 2017
Messages: 40
Prénom: Stefan
Echelle(s) pratiquée(s): N-HOe-On30

MessagePosté le: Jeu 27 Juil 2017 - 10:30    Sujet du message: [On30] Abaissement des wagons Bachmann Répondre en citant

Voila,

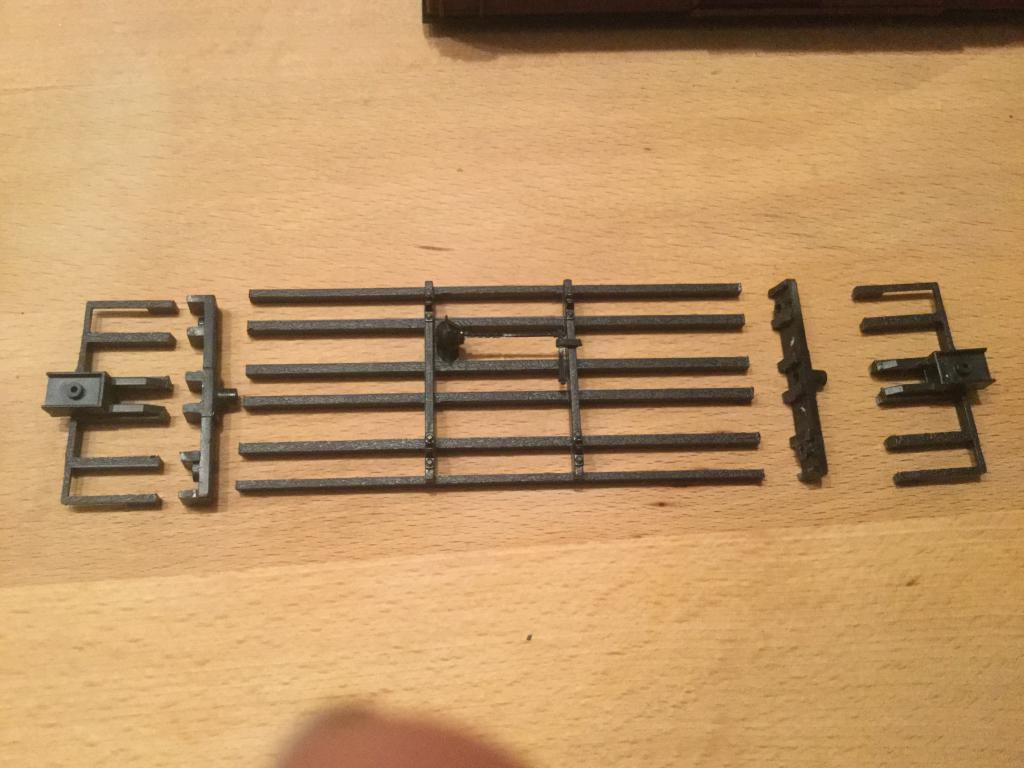

Alors, il faut commencer par découper le châssis en 5, la traverse de bogie en état original est à gauche

Ensuite il fait diminuer l'épaisseur des longerons du châssis de la traverse jusqu'à la partie supérieure des épaulements qui servaient a tenir les tendeurs, certains tendeurs sont simplement emboités, d'autres ils les ont collés

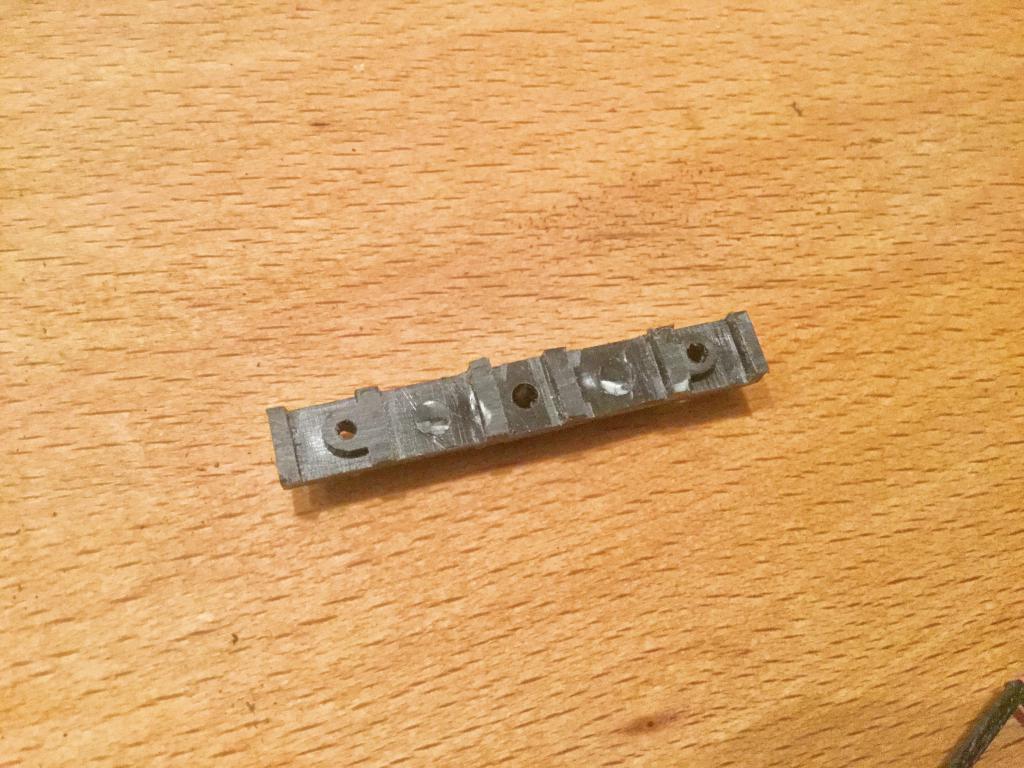

Là il faut supprimer le cylindre ou vient la vis ou, si on a la patience en diminuer la hauteur pour que la traverse puisse passer et rendre le trou traversant (meche de 1 mm suffit)

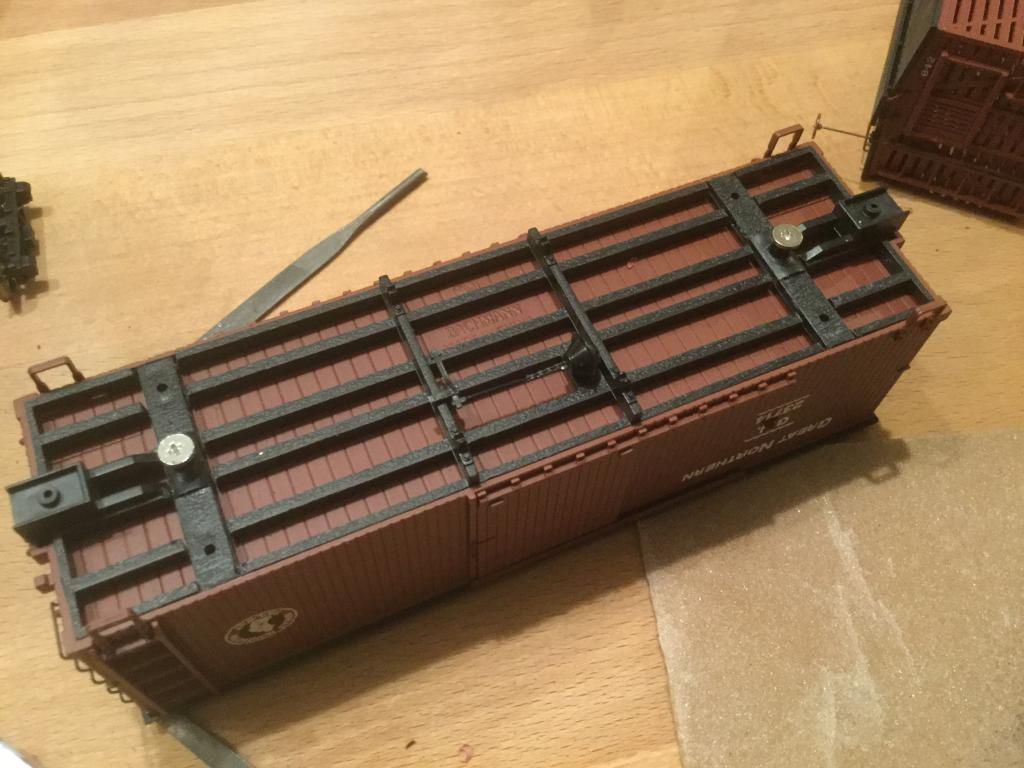

Là j ai revissé les traverses sur le châssis de manière à assurer le centrage des traverses sur les trous durant l'ajustage des autres pièces du châssis et enfin coller le tout et remettre les tendeurs

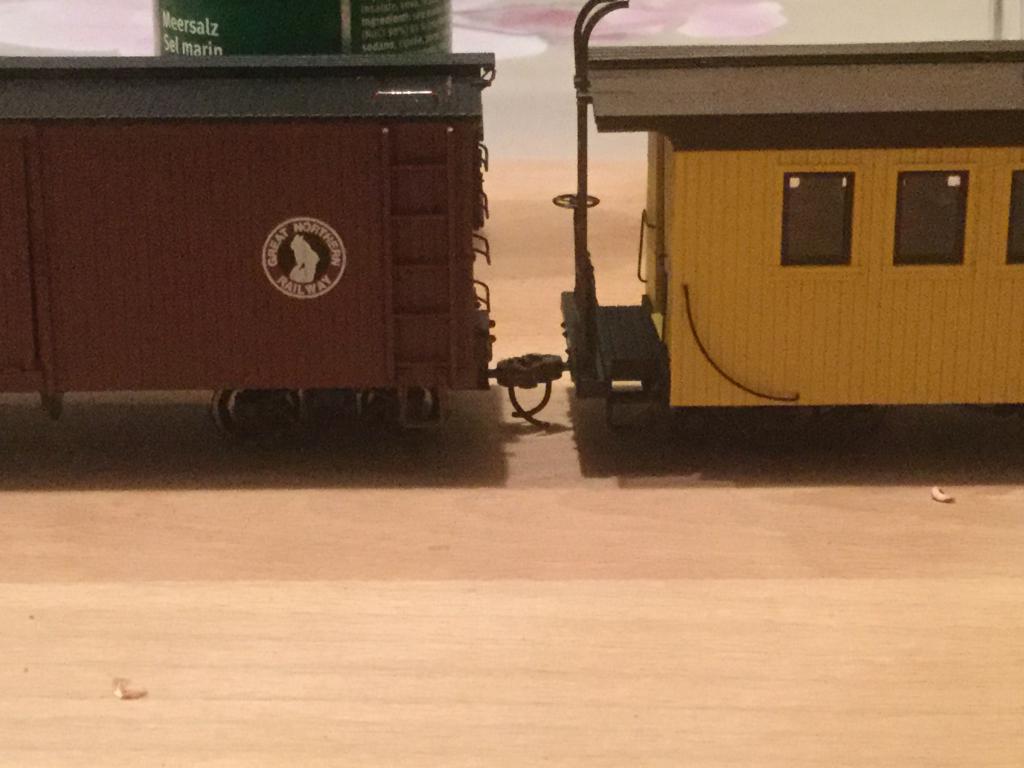

Voilà la différence de hauteur des attelages une fois la modif terminée. Le caboose est à sa hauteur d'origine. MAIS c est deux têtes d'attelage avec la tige centrée donc le box n'a pas sa tête d'origine décentrée

_________________
L' expérience est le nom que l'on donne a ses propres erreurs
Revenir en haut
Ptitrain92
Mogul
Mogul

Hors ligne

Inscrit le: 21 Jan 2017
Messages: 130
Prénom: Francois
Echelle(s) pratiquée(s): 0n30 / HOm / HOe /HOf

MessagePosté le: Jeu 27 Juil 2017 - 11:54    Sujet du message: [On30] Abaissement des wagons Bachmann Répondre en citant


Je ne comprenais pourquoi tu coupais le châssis dans le sens de la longueur pour gagner de la hauteur Neutral
Maintenant j'ai tout compris Mr. Green

Merci à toi Stephan t'avoir pris du temps pour ce petit tuto Okay

PS :
Mason bogie a écrit:


Haalàlà! Fougueuse jeunesse!
Tire la langue
_________________
