Je préfère ouvrir un nouveau sujet pour traiter de la partie réalisation du décor du projet Chocolatal.

Pour faire suite à l'étude du château d'eau (caixa d'agua) dans le fil dédié du projet, bien évidemment, ce sujet va d'abord traiter de la réalisation de ce dernier.

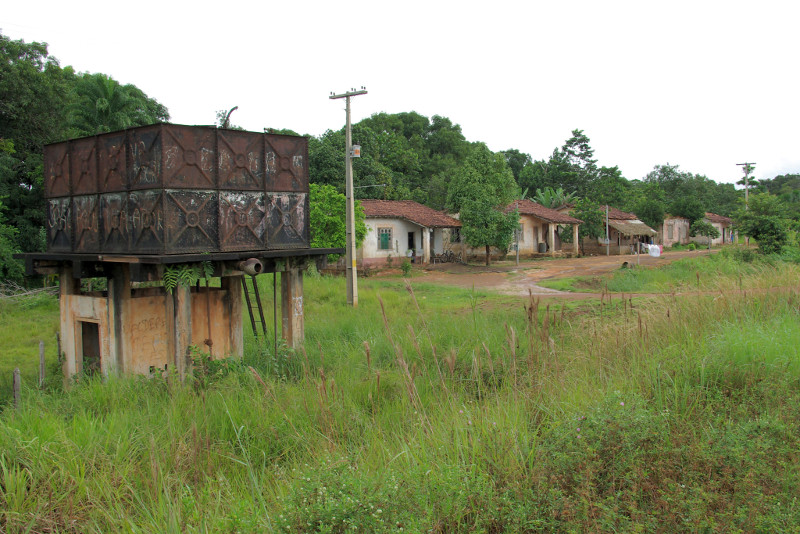

Pour rappel, le but est d'essayer de reproduire ce château d'eau ( ou du moins de s'en inspirer très fortement ) qui était utilisé sur le réseau de l'EFMM (Estrada de Ferro Madeira Mamoré) :

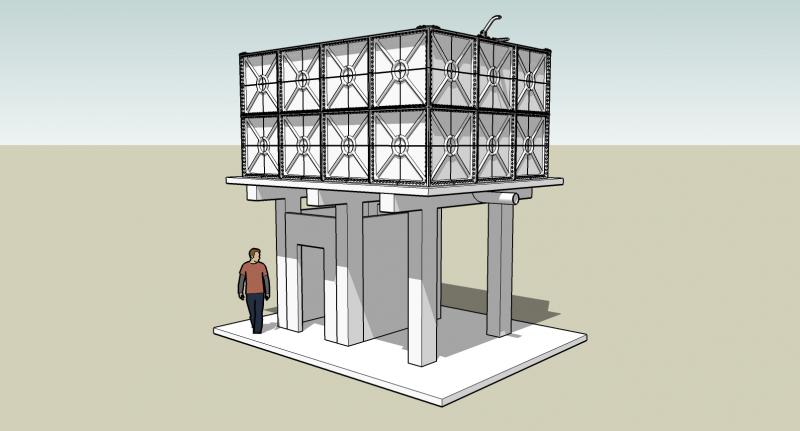

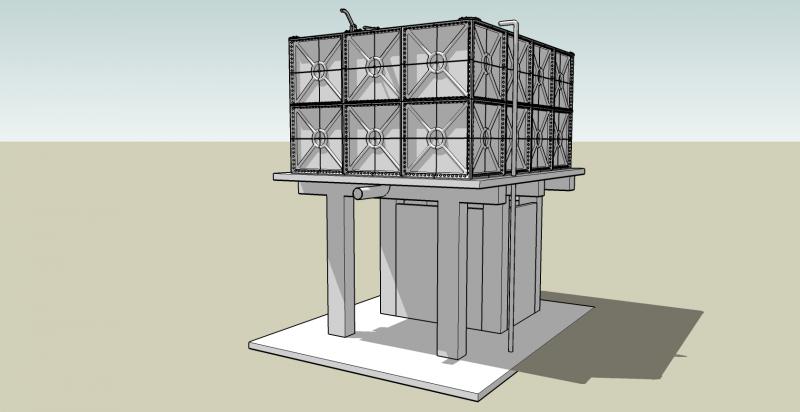

J'ai réalisé un modèle 3D du château d'eau, dont voici deux vues :





J'ai fait imprimer la cuve du château d'eau en 3D par Shapeways, ou plutôt ses quatre faces. Et le colis est arrivé aujourd'hui :



Il ne reste plus qu'à découvrir le résultat !

A suivre...
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnrha.ca/
Supporter du F.M.B.
Revenir en haut
mlec
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Fév 2010
Messages: 8 733
Prénom: Marc
Echelle(s) pratiquée(s): On18, 1:35n2

MessagePosté le: Mer 28 Juin 2017 - 21:25    Sujet du message: [Amazonie] Modules Chocolatal - Décor Répondre en citant

alors Question Shocked ça donne quoi :bave: :bave:
Revenir en haut
OLIVIER
Big Boy
Big Boy

Hors ligne

Inscrit le: 01 Mar 2009
Messages: 2 754
Prénom: olivier
Echelle(s) pratiquée(s): N

MessagePosté le: Mer 28 Juin 2017 - 22:08    Sujet du message: [Amazonie] Modules Chocolatal - Décor Répondre en citant

Ben oui ça donne quoi ? Very Happy
_________________
un pigeon ,c'est plus con qu'un dauphin d'accord... mais ça vole ( Audiard. M )
Chuck Norris a déjà compté jusqu'à l'infini. Deux fois.
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 963
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Mer 28 Juin 2017 - 23:23    Sujet du message: [Amazonie] Modules Chocolatal - Décor Répondre en citant

On ouvre la boîte :



Et on trouve 4 petits sachets :



Le suspense est insoutenââble...
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnrha.ca/
Supporter du F.M.B.
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 963
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Jeu 29 Juin 2017 - 00:14    Sujet du message: [Amazonie] Modules Chocolatal - Décor Répondre en citant

Désolé pour le contretemps, mais j'ai dû m'y reprendre à plusieurs fois avant d'obtenir des photos potables...

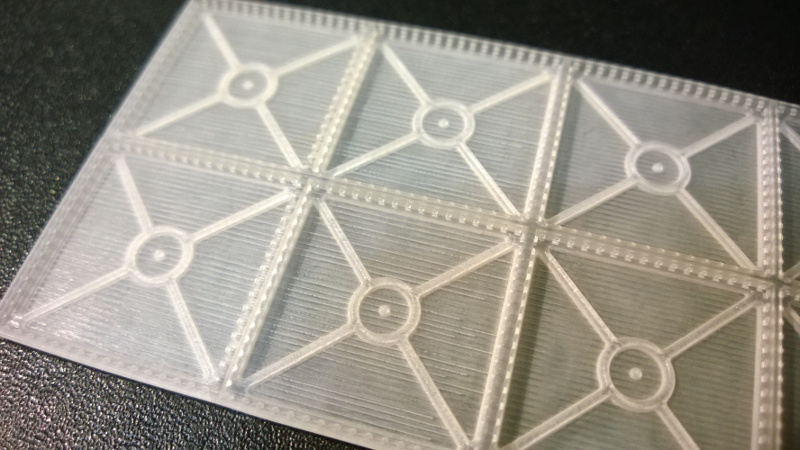

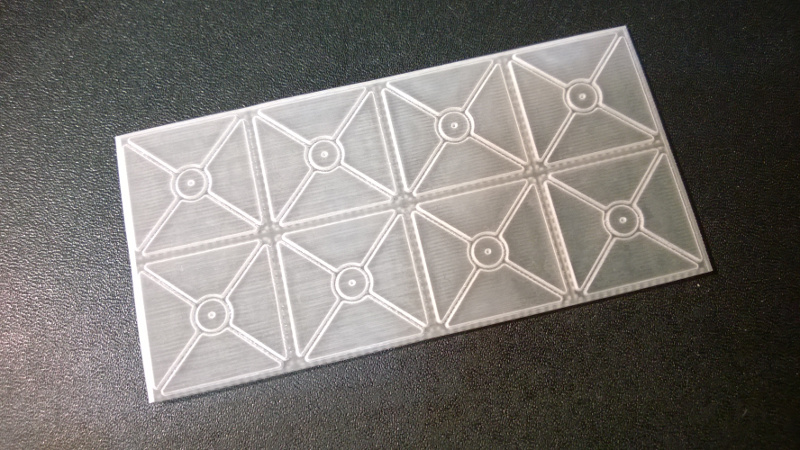

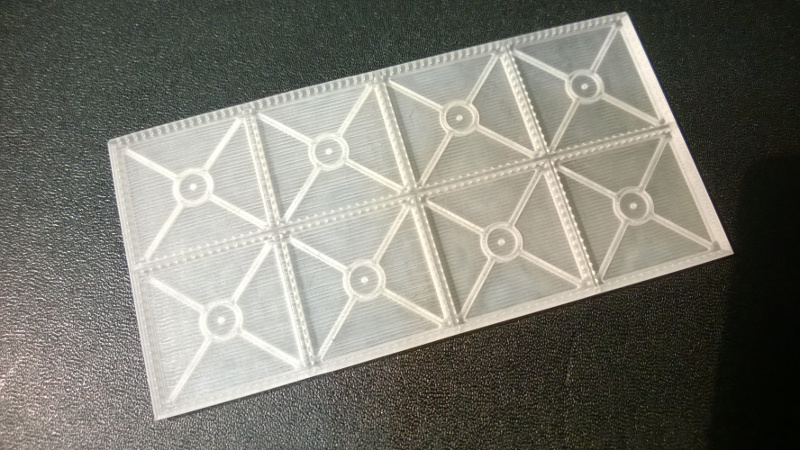

Examen d'une des faces :



Franchement, je suis agréablement surpris. Pour un premier essai, c'est bluffant ! Toutes les têtes de boulons sont ressorties Shocked
Seul petit bémol, les surfaces planes laissent apparaître des stries. Pourtant, l'orientation de l'impression que j'avais demandée aurait dû éviter cela.



Bon, ce n'est quand même pas dramatique Wink (*)

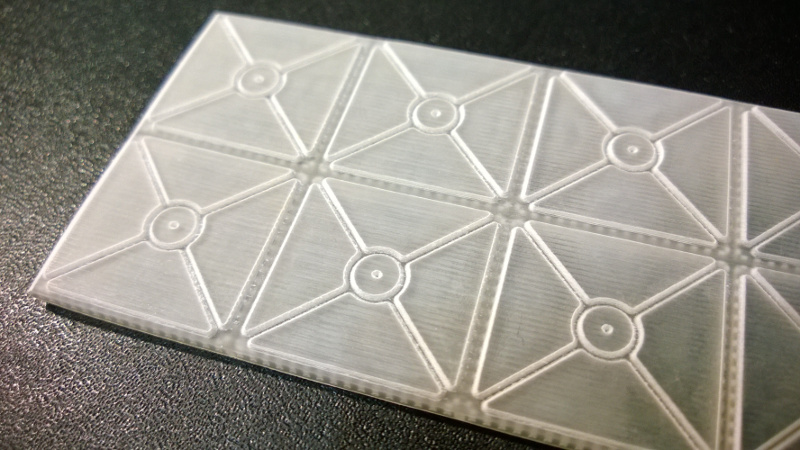

L'autre coté :





Pas mal du tout !

Content je suis

Reste les pièces de détail...

(*) En examinant les autres faces, ce défaut est bien moins apparent. Bizarre.
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnrha.ca/
Supporter du F.M.B.
Revenir en haut
starbuck
Big Boy
Big Boy

Hors ligne

Inscrit le: 28 Jan 2008
Messages: 22 979
Prénom: Jean-Marc
Echelle(s) pratiquée(s): On30 - On18

MessagePosté le: Jeu 29 Juin 2017 - 07:07    Sujet du message: [Amazonie] Modules Chocolatal - Décor Répondre en citant

C'est vraiment réussi
_________________
Capillotractor 1er
Revenir en haut
Visiter le site web du posteur MSN Skype
Heisler91
Big Boy
Big Boy

Hors ligne

Inscrit le: 05 Mai 2011
Messages: 5 080
Prénom: Jean Michel
Echelle(s) pratiquée(s): HO

MessagePosté le: Jeu 29 Juin 2017 - 07:10    Sujet du message: [Amazonie] Modules Chocolatal - Décor Répondre en citant

starbuck a écrit:
C'est vraiment réussi


plus 1 ! plus 1 ! plus 1 ! plus 1 !
JM
Revenir en haut
mlec
Big Boy
Big Boy

Hors ligne

Inscrit le: 26 Fév 2010
Messages: 8 733
Prénom: Marc
Echelle(s) pratiquée(s): On18, 1:35n2

MessagePosté le: Jeu 29 Juin 2017 - 07:46    Sujet du message: [Amazonie] Modules Chocolatal - Décor Répondre en citant

c'est bien ressorti Okay
Revenir en haut
xave06
Administrateur
Administrateur

Hors ligne

Inscrit le: 02 Sep 2007
Messages: 12 843
Prénom: Xavier
Echelle(s) pratiquée(s): HO - N (Bientôt)

MessagePosté le: Jeu 29 Juin 2017 - 08:37    Sujet du message: [Amazonie] Modules Chocolatal - Décor Répondre en citant

Beau résultat !! Okay
_________________


Sous Linux Ubuntu
http://www.cmfc-train.fr/
http://xave06.blogs-train.fr/
Revenir en haut
Visiter le site web du posteur
jean-pierre
Big Boy
Big Boy

Hors ligne

Inscrit le: 08 Nov 2007
Messages: 18 227
Prénom: jean-pierre
Echelle(s) pratiquée(s): 0n30 + IIm + IIe + Fn3 + HOn30

MessagePosté le: Jeu 29 Juin 2017 - 09:25    Sujet du message: [Amazonie] Modules Chocolatal - Décor Répondre en citant

Les têtes de boulons ressortent vraiment bien. Okay

J'avais été très déçu par ces stries pour les caisses à eau de ma Mallet de l'Uintah en On30. Sad
Et qu'il faut que je termine un jour Embarassed
_________________
jean-pierre
THE NORTHERNMOST HAND FROM THE BOUGNAT BUNCH

Revenir en haut
Visiter le site web du posteur
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 963
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Jeu 29 Juin 2017 - 12:31    Sujet du message: [Amazonie] Modules Chocolatal - Décor Répondre en citant

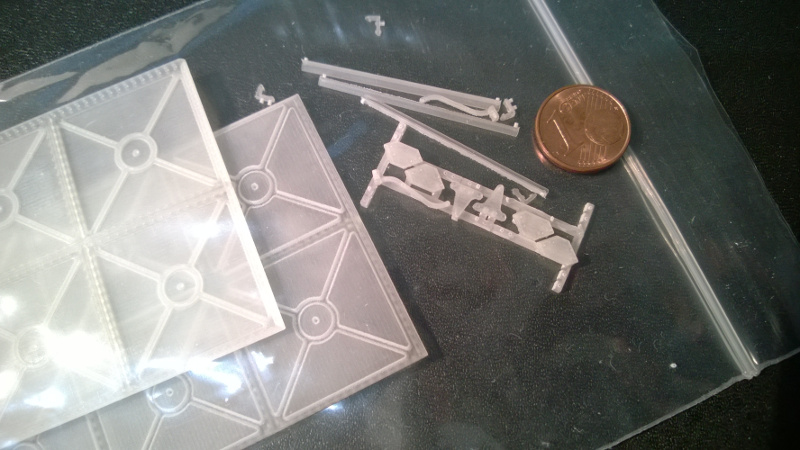

Suite. Les petites, petites, petites pièces :



Là aussi, elles sont bien sorties. Certaines se sont détachées du support. Mais je m'y attendais un peu, vu que j'avais mis une section minimale pour leur support. Par contre, il en manque une Crying or Very sad
Quant au bras, qui est sensé supporter le câble ou la chaîne permettant l'ouverture de la bonde, je doute de sa résistance. De même pour le support de la poulie. C'est pour ça que j'en ai prévu deux, pour faire un essai.
Si c'est trop fragile, il faudra faire appel au plan B.
_________________
Bruno

Membre COHS - http://www.cohs.org/
Membre CNRHA - http://www.cnrha.ca/
Supporter du F.M.B.
Revenir en haut
Spike
Staff
Staff

Hors ligne

Inscrit le: 23 Nov 2007
Messages: 7 963
Prénom: Bruno
Echelle(s) pratiquée(s): US: On30 - HO - Z

MessagePosté le: Jeu 29 Juin 2017 - 12:45    Sujet du message: [Amazonie] Modules Chocolatal - Décor Répondre en citant

jean-pierre a écrit:
J'avais été très déçu par ces stries pour les caisses à eau de ma Mallet de l'Uintah en On30.

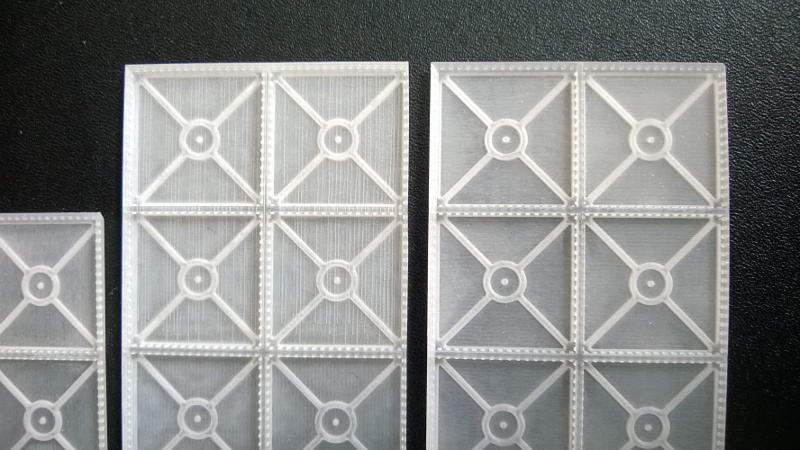

Les "stries" sont dues au procédé d'impression. On ne peut pas y échapper. La seule chose qu'on peut faire, c'est orienter le modèle pour que les surfaces les plus planes soient imprimées à l'horizontale. C'est à priori pour ça que j'ai conçu le modèle sous forme de faces plutôt que d'une cuve en un seul bloc. C'est également la raison pour laquelle je suis surpris de retrouver des traces aussi visibles. Il est surprenant que l'état de surface varie entre deux pièces :
